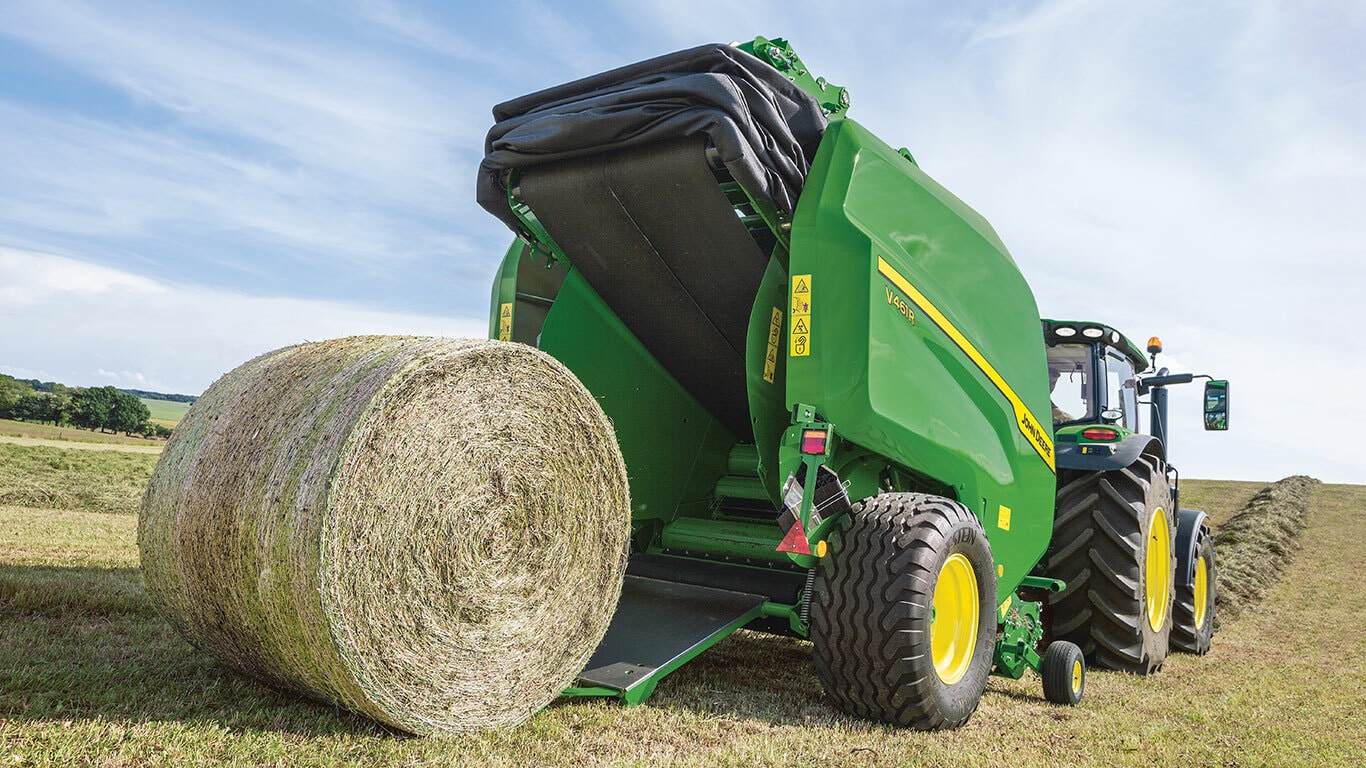

Med vårt banbrytande snabbavlastningssystem och högkapacitetsinmatning hinner du pressa fler balar – fler än 120 balar i timmen – och ändå ta kväll lite tidigare. V461R kan utrustas med MaxiCut™ HC 25 Premium, MaxiCut™ HC 13 Premium eller RotoFlow HC Premium matarrotorer. Pressarna har en ramkonstruktion där remmarna är länkade till ramen, inte till balkammaren. Den fristående MaxD-balkammaren sitter monterad inuti ramen, så att sidoväggarna kan röra sig utåt, vilket resulterat i det snabbaste avlastningssystemet vi någon-sin tillverkat.
Vänster: pickup med kamkurva. Höger: pickup utan kamkurva
En av de viktigaste faktorerna vid utformningen av R-serien var mångsidighet. På grund av att väderberoendet och en ökande mängd svåra grödor, t.ex. tungt ensilage, kan kunder inte riskera att förlora tid under säsongen.
Kamkurvan är en effektiv lösning för dessa behov. Traditionella svep minskar avståndet mellan pickuppinnarna och matarrotorn, och pinnarnas rörlighet förhindrar materialansamling.
Ett utförande utan kamkurva kräver långa svep som skapar en dödzon mellan pickuppinnarna och matarrotorn. Grödan kan också lätt fastna mellan pinnarna under klibbiga förhållanden och orsaka materialpluggar.
För att förhindra onödigt slitage på komponenterna har pickupen med kamkurva låg rotationshastighet och stora lager på båda sidorna om pinnaxlarna. Kamkurvan är dessutom tillverkad i smitt stål. Egenskaper som säkerställer längre komponentliv och lägre underhåll.
Premiumpickup med fem pinnaxlar
Rörformade pinnaxlar med central spindelförstärkning
R-seriens flexkammarpressar har utvecklats för att tillfredsställa de mest krävande kunderna. Pickupen innehåller endast premiumkomponenter som följande:
En enkel axel för rotor och samlingsskruvar
Högkapacitetsrotor (vänster), klassiskt rotorutförande (höger)
Med Premium högkapacitetsrotorn – som infördes på John Deeres rundbalspressar 2012 – erbjuder R-seriens inmatningssystem följande:
Resultatet är ett optimerat materialflöde som inte samlas i döda områden.
Det jämna och regelbundna materialflödet säkerställer hög inmatningskapacitet, särskilt i korta grödor som skör halm eller klibbigt ensilage.
Premiumrotor med pinnar som omsluter röret
R-seriens rundbalspressar kan levereras med en RotoFlow HC premiumlösning utan snittning.
Övriga John Deere rundbalspressar är utrustade med en matarrotor:
John Deeres flexkammarpressar med RotoFlow HC Premium har visat prov på oöverträffad kapacitet (John Deeres 900-serie har det officiella världsrekordet för produktivitet) och mycket hög mångsidighet.
MaxiCut™ HC 13 Premium-rotor
Individuella knivskydd
R-seriens balpressar kan levereras med MaxiCut HC 13 Premium-rotor som alternativ till RotoFlow HC Premium.
Precis som med systemet utan snittverk erbjuder rotorn följande:
Snittverket erbjuder följande:
MaxiCut™ HC 25 Premium-rotor
Två satser knivar kan hanteras från monitorn
R-seriens flexkammarpressar kan utrustas med MaxiCut HC 25 Premium för ökad grovfoderkvalitet eller för specialanvändning (fågelströ, frukt och grönt).
Precis som RotoFlow HC Premium och MaxiCut HC 13 Premium har detta finsnittsverk:
Finsnittsverket erbjuder även följande:
Satsen med blindknivar levereras som standard med alla maskiner som har snittverk. Knivhålen kan sättas igen om MaxiCut HC Premium-pickupen används utan snittverk. Det gör att knivarna inte kan fällas ut igen och att snittverket måste rensas manuellt för att knivarna ska frigöras.
Blindknivarna ersätter snittverksknivarna vid pressning utan snittning. Knivhålen i det nedfällbara knivbordet fylls ut och gör att knivarna snabbt och enkelt kan fällas ut igen vid behov. Vid snittning förvaras och säkras blindknivarna i ett behändigt fäste på balpressens högra sida
Hardox är ett varumärke som tillhör SSAB Technology AB.
40 mm fritt utrymme under rotorn
Parallellogram förhindrar flaskhalsar som har noterats med annan teknik
R-seriens balpressar är standardutrustade med nedfällbart knivbord för att avlägsna materialstopp. Vid materialstopp hanteras det nedfällbara knivbordet direkt från monitorn, samtidigt med eller oberoende av knivarna. När knivbordet sänks ger systemet med parallellogram ett extra utrymme på 40 mm under rotorn och samlarskruvarna.
Ett konstant fritt utrymme gör att John Deere nedfällbara knivbord, med främre och bakre gångjärn, undviker flaskhalsar. Det behövs ingen stor öppning (som gör att man riskerar spill), det räcker med några få centimetrar för att avlägsna pluggen.
Ett nedfällbart knivbord med full bredd förhindrar materialstopp under samlarskruvarna
De värsta materialpluggarna uppstår normalt när man svänger med balpressen. I dessa situationer samlas materialet under samlarskruvarna och måste avlägsnas manuellt.
Det unika John Deere nedfällbara knivbordet skyddar pickupens och rotorns fulla bredd. Till och med materialstopp vid samlarskruvarna kan lätt avlägsnas av föraren direkt från hytten.
A visar baldiameter (cm) symmetriskt över 0-gradersaxeln, och B visar baltäthet (kg/m3)
Deutsche Landwirtschafts-Gesellschaft e.V. (DLG) officiellt test av ensilagebalar
| Testdata | |
| Datum | 23 juni 2012 |
| Gröda | Gräsensilage |
| Balpress | John Deere 960 |
| Antal balar | 12 |
| Balvikt | 786 kg |
| Baltäthet | 505,8 kg/m3 |
| Baldiameter | 127 cm |
| Balbredd | 123 cm |
| Torrsubstanshalt | 68,8 procent |
| Baltäthet | 100 procent |
| Antal knivar | 13 |
| Körhastighet | 14,3 km/h |
A visar baldiameter (cm) symmetriskt över 0-gradersaxeln, och B visar baltäthet (kg/m3)
Halmbalar, officiellt DLG-test
| Testdata | |
| Datum | 13 augusti 2012 |
| Gröda | Vetehalm |
| Balpress | John Deere 990 |
| Antal balar | 3 |
| Balvikt | 472 kg |
| Baltäthet | 125,3 kg/m3 |
| Baldiameter | 192 cm |
| Balbredd | 126 cm |
| Torrsubstanshalt | 88,5 procent |
| Baltäthet | 100 procent |
| Antal knivar | --- |
| Körhastighet | 17,7 km/h |
V461R flexkammarpressen kan producera balar upp till 1,85 m i diameter med en 1,21 m bred balkammare. MaxD-balkammaren (Maximum Density) har utformats för att leverera mycket tunga, täta och perfekt formade balar, något som bekräftas av officiella DLG-tester.
Förskjuten remspänningsarm säkerställer remmarnas remspänning
Det är den förskjutna remspänningsarmens hydraultryck på remmarna, istället för direkt på balen, som ger V461R ger den höga baltätheten. Denna extra kraftiga komponent har inget att göra med kompensering av remlängden, så remspänningen erhåller 100 procent av hydraulkraften.
Baltätheten ställs enkelt in från monitorn, och hydraultrycket kan justeras mellan 0 och 100 procent. En virtuell mätare på arbetssidan följer kontinuerligt baltäthetsökningen, så föraren behöver inte vända sig om.
Baltätheten kan i nödfall justeras manuellt från hydraulventilen.
Endast två remmar – avancerad remdragning gör att föraren kan arbeta, oavsett förhållanden
V461R flexkammarpressen har försetts med två 573 mm breda remmar, vilket endast lämnar tre fria utrymmen (ett mellan de två remmarna och ett på vardera sidan). Med två remmar ökar baltäckningen med cirka fyra procent. Resultatet blir effektivare pressning med betydligt mindre risk för förluster.
För att hantera de påfrestningar som överförs från remspänningsarmen, har remmarna inga remskarvar.
Ett avancerat remdragningssystem, inklusive breda, främre remskivor och ett flertal remstyrningar placerade genom hela balkammaren, säkerställer remmarnas lägen, även på sidolut eller när pickupen är överbelastad på ena sidan. Kanterna på alla delar som potentiellt kan komma i kontakt med remmarna är avfasade för att undvika remskador. En speciell arm tar hand om remspänningskompenseringen under avlastningen, för att förhindra potentiella remdragningsstörningar.
Remmarna drivs av två gummirullar med stor diameter och stor kontaktyta, som motverkar remslirning under mycket våta förhållanden. Fjädrar på balkammarens sidoväggar, länkade till remspänningsarmen ger remmarna tillräcklig spänning redan från balstarten.
För att förhindra att balarna klibbar fast i balkammaren är remmarna släta. Paddlarna på remmarnas drivrullarna rengör skruvarna på remspänningsarmen, och andra avskrapare, placerade på olika ställen längs hela remdragningen, rengör kontinuerligt remmarna och rensar balkammaren från ackumulering av växtrester.
De drivna rullarna börjar forma balen omedelbart
MaxD (MaxDensity) balkammaren erbjuder tre drivrullar för ökad mångsidighet och balkvalitet:
Förstärkta balkammarkomponenter (röda)
Tunga, mycket täta balar, hög pressningshastighet och hög traktoreffekt har alla en direkt inverkan på balpressens hållbarhet. Balkammaren i R-serien rundbalpressar innehåller ett flertal extra kraftiga komponenter för att ge förväntad livslängd:
Mjuk balkärna fullt justerbar från monitorn
Både V451R och V461R flexkammarpressar är standardutrustade med ett avancerat system för mjuk balkärna:
Exakta inställningar för mjuk balkärna möjliggör:
Hardox är ett SSAB Technology AB varumärke.
Officiell Deutsche Landwirtschafts-Gesellschaft e.V. (DLG) Fokustest 6112F värden
| Testkörning | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Baltäthet (procent) | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 85 |
| Antal knivar | 25 | 25 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Baldiameter | 1,25 m | 1,25 m | 1,25 m | 1,26 m | 1,40 m | 1,41 m | 1,26 m | 1,23 m | 1,25 m |
| Balbredd | 1,23 m | 1,23 m | 1,22 m | 1,22 m | 1,22 m | 1,22 m | 1,22 m | 1,22 m | 1,22 m |
| Körtid (sek) | 64,2 | 55,0 | 57,8 | 49,8 | 73,6 | 51,6 | 82,8 | 76,3 | 49,5 |
| Uppehåll (sek) | 10,9 | 10,6 | 10,7 | 10,6 | 12,0 | 12,1 | 10,5 | 10,5 | --- |
| Lindningstid (sek) | 5,8 | 5,7 | 5,9 | 5,8 | 7,0 | 7,1 | 5,7 | 5,8 | --- |
| Avlastningstid (sek) | 5,1 | 4,9 | 4,9 | 4,9 | 5,0 | 5,0 | 4,8 | 4,7 | --- |
| Körhastighet | 13,7 km/h | 13,8 km/h | 14,8 km/h | 15,2 km/h | 15,6 km/h | 15,1 km/h | 9,5 km/h | 9,4 km/h | 17,4 km/h |
Storjordbruk och maskinstationer kräver snabbt arbete för att leverera ett stort antal balar varje dag, och varje sekund måste utnyttjas. Avlastning räknas normalt som en tidsförlust vid arbete med traditionella rundbalspressar, där det kan ta upp till 20 sekunder för ett komplett avlastningsförlopp.
John Deeres snabbavlastningssystem minskar denna improduktiva tid och ökar balpressens totala produktivitet. Detta sammanfattas av det officiella DLG Fokus-testet 6112F: ”Utmärkande för denna press är det innovativa avlastningssystemet, där den mycket korta avlastningstiden ger en betydande fördel. Systemet ger kortare uppehåll för lindning och avlastning, vilket kan leda till en mycket högre produktivitetsnivå."
Snabbavlastningssystemet är till nytta för kunder på många olika sätt, något som visas av några enkla beräkningar:
Andra balpressar = 60 sek/h x 60 mm/h x 10 h/dag delat med 60 sek/bal = 600 balar/dag
John Deere R-serien = 60 sek/h x 60 mm/h x 10 h/dag delat med 55,1 sek/bal = 654 balar/dag
Resultat: John Deere R-seriens flexkammarpressar producerar 54 fler balar per dag – eller gör att föraren sparar en arbetstimme per dag.
Okomplicerad öppning av gardinen
230 kg flyttas snabbt
Snabbavlastningen är en lätt struktur (väger hälften så mycket som en traditionell baklucka) som snabbt öppnar balkammaren och släpper remtrycket från balen.
Jämförelse med traditionell baklucka:
Balkammarens rörliga sidoväggar
Rörliga sidorväggar gör att balen inte klibbar fast i balkammaren. Balkammarsidorna rör sig automatiskt 50 mm när gardinen öppnas. Det finns inte längre någon kontakt mellan balen och balkammaren, så balen släpps och faller ned av egen vikt. Avlastningen är lika effektiv under våta förhållanden som med torr halm.
Denna unika funktion kräver inga komplicerade hydrauliska eller mekaniska system. När gardinen stängs trycker enkla lager mot kammar på båda sidopanelerna och låser balkammarens sidoväggar i läge för pressning. När gardinen öppnas släpps trycket automatiskt på sidopanelerna, och en returfjäder flyttar snabbt balkammarens sidoväggar utåt.
Spärrar på balens båda sidor låser snabbavlastningssystemet när gardinen har stängts.
Startsidan med enkla och tydliga symboler
Föraren behöver inte lämna förarhytten
Alla R-seriens flexkammarpressar är ISOBUS-kompatibla, oavsett monitor, och alla inställningar görs direkt från hytten. Föraren behöver inte lämna hytten ens för inställning av baltätheten eller för smörjning (om balpressen är utrustad med automatisk smörjning [tillval]), eftersom allt styrs via rullgardinsmenyer i monitorn. Flexkammarpress V451R och V461R erbjuder följande:
Inställningar
Information
Redskapsmonitor 1100, färgmonitor
Anslutning av Redskapsmonitor 1100 med hyttkabelhärva (följer med)
Som en universallösning erbjuder Redskapsmonitor 1100 alla huvudfunktioner för normal pressning. ISOBUS-monitorn är en 11 cm färgmonitor med bakgrundsbelysta funktionstangenter.
Monitorn erbjuder alla funktioner och ovan listad information. Redskapsmonitor 1100 är inte kompatibel med traktor/balpressautomatik. Redskapsmonitor 1100 levereras med en kabelhärva som måste anslutas till ett 12 V COBO®-uttag.
OBS! Monitorfäste ingår inte och måste beställas separat.
Universalmonitor 4240 med huvudsida för V4X1R
Specialkabelhärva mellan balpressens ISOBUS-uttag till monitorn
Anslutning av GreenStar™ 4240 med hyttkabelhärva (följer med)
Anslutning av GreenStar™ 4240 med kabelhärva för hörnstolpe (följer med)
I syfte att uppfylla särskilt höga krav kan V451R och V461R levereras med en Universalmonitor 4240. Denna ISOBUS-monitor har en 21,5 cm fyrfärgsskärm och är kompatibel med traktor/balpressautomatik. Pekskärmen ger ett intuitivt och användarvänligt gränssnitt med liknande justering och inställning av parametrar som för Redskapsmonitor 1100 samt alla parametrar för traktor/balpressautomatik.
4240 kan även användas för guidning, sprutning, gårdsarbeten och FarmSight™-tillämpningar.
Universalmonitor 4240 (tillval) kan användas med ISOBUS- och icke ISOBUS-traktorer och levereras med följande komponenter:
OBS! Monitorfäste ingår inte och måste beställas separat.
Anslutning från balpressen till den inbyggda monitorn i traktorhytten
Om kunden redan använder en inbyggd eller extern ISOBUS-certifierad monitor, kan R-seriens flexkammarpressar levereras utan monitor. ISOBUS-funktionen innebär att man enkelt kan koppla balpressen till traktorn/monitorn och börja pressa.
Denna kostnadseffektiva lösning ger full balpressfunktion (dock ej traktor/balpressautomatik om pressen är kopplad till en icke-kompatibel John Deere traktor eller en traktor från en annan tillverkare).
En enkel manöver, systemet tar hand om resten
Alla inställningar för traktor/balpressautomatik kan enkelt justeras efter förarens önskemål
Alla V451R- och V461R-flexkammarpressar är standardutrustade med traktor/balpressautomatik. Det behövs ingen speciell aktivering. Traktor/balpressautomatik gör arbetet enklare än någonsin genom att de flesta funktionerna automatiseras. Systemet ger följande fördelar:
Vid användning med en John Deere ISOBUS-traktor, elektriskt manövrerade hydrauluttag (E-SCV) och steglös växellåda (IVT™), kommer systemet att göra följande:
Den enda åtgärden som återstår är att ställa fram-backreglaget i framåtläge och styra.
Om traktor från John Deere inte har steglös växellåda (t.ex. med PowrQuad™-växellåda eller DirectDrive), men har elektriskt manövrerade hydrauluttag (E-SCV) och ISOBUS, kan öppning och stängning ske med automatik.
En enda beröring på hydrauluttag, bromsar eller fram/backspaken kopplar ur automatiken. På samma sätt kan bakluckan öppnas/stängas tillfälligt vid avlastning under kuperade förhållanden. Traktor/balpressautomatik kräver inga extra hydrauluttag eller LS-uttag/lastkänning.
Traktor/balpressautomatiken kan anpassas fullt efter förarens arbetssätt. Hastighetsökning/-minskning kan enkelt justeras på monitorn.
Även om ingen aktivering av pressen krävs kan det bli nödvändigt med en traktoraktivering, beroende på John Deere traktorns specifikationsnivå.
B-Wrap är ett varumärke som tillhör Tama Plastic Industry. COBO är ett varumärke som tillhör C.O.B.O. S.P.A. Joint Stock Company Italy varumärke.
HD-kamera
GreenStar™ 3/Gen 4-monitor med videoförberedelse
Du kan tydligare och mer bekvämt hålla ett öga på pressningen med en uppdaterad kamera med Vision Pack på balpress V4X1R.
Den fabriksinstallerade kameran erbjuder följande:
Kameran fokuserar på avlastningen av balen på V4X1R.
Dedikerad monitor med en enda kameravy
Dedikerad monitor med fyra kameravyer
Om du inte använder en John Deere traktor med Universalmonitor 4240 eller GreenStar 3/Gen 4 integrerat CommandCenter™-system finns en dedikerad monitor tillgänglig.
| Baltäthet, kontroll | Inställning – från monitorn Lös balkärna – täthet och diameter fullständigt justerbara via monitorn |
|||
|---|---|---|---|---|
| Balstorleksindikering | ||||
| Standard pickup - Pinnaxlar | Fem |
| Storlek | Diameter 0,8 till 1,85 m 2,6 till 6,1 ft Bredd 1,21 m 3,97 ft |
|---|
| Basvikt | 4740 kg 10450 lb |
|||
|---|---|---|---|---|
| Längd | Stängd baklucka Bred balramp – 5,5 m 18,04 ft |
|||
| Bredd | ||||
| Höjd |
| Balkammare | Variabel – två skarvlösa remmar + två frontvalsar + startvals | |||
|---|---|---|---|---|
| Baltäthet, kontroll | Inställning – från monitorn Lös balkärna – täthet och diameter fullständigt justerbara via monitorn |
|||
| Balstorleksindikering |
| Bredd | ||||
|---|---|---|---|---|
| Drivning | ||||
| Pinnaxlar | ||||
| Stödhjul | ||||
| Avstrykare | ||||
| Strängkomprimering |
| Rotor | RotoFlow HC Premium | |||
|---|---|---|---|---|
| Rensningssystem | Fullbredds nedfällbart knivbord med parallellkinematik |
| Bredd | Invändig Pinne till pinne – 1,92 m 6,3 ft 2,2 m 7,22 ft |
|||
|---|---|---|---|---|
| Drivning | Kamband | |||
| Pinnaxlar | Fem | |||
| Stödhjul | Fast hjul eller svänghjul | |||
| Avstrykare | Rostfritt stål | |||
| Strängkomprimering | Roterande strängtillhållare |
| Rotor | ||||
|---|---|---|---|---|
| Knivar | 13 | |||
| Knivavstånd | 80 mm 3,15 in. |
|||
| Rensningssystem | Fullbredds nedfällbart knivbord med parallellkinematik |
| Rotor | MaxiCut HC 25 Premium | |||
|---|---|---|---|---|
| Knivar | 25 | |||
| Knivavstånd | 40 eller 80 mm 1,57 eller 3,15 in. |
|||
| Rensningssystem | Fullbredds nedfällbart knivbord med parallellkinematik |
| Reglage | Från monitorn | |||
|---|---|---|---|---|
| Typ | Standard Endast nätlindning Kapacitet för tre nätrullar Nätlindning fram på balpressen |
|||
| Garnarmar | Tillval – två oberoende lindningsarmar | |||
| Garnnystan, kapacitet | Tio garnnystan |
| Monitorfäste för traktor | ||||
|---|---|---|---|---|
| Stängd baklucka | Ja | |||
| Balformning | Ja | |||
| Balstorlek | Ja | |||
| Nästan full balstorlek | Ja | |||
| Full bal | Ja | |||
| Automatisk lindning | Ja | |||
| Överdimensionerad bal | Ja |
| Standard | ||||
|---|---|---|---|---|
| Tillval | 16/70-20 500/55-20 520/55R22,5 600/50-22,5 |
| Kraftöverföring, skydd | Kamkoppling | |||
|---|---|---|---|---|
| Kraftuttagsvarvtal | Finns på alla utom MaxiCut HC 25 Premium – 540 rpm 124 kW 166,3 hp Valfritt eller som standard på MaxiCut HC 25 Premium – 1000 rpm 136 kW 182,4 hp |
| Underhåll/kedjor | Automatisk kedjesmörjning som standard Lagersmörjning – centrala smörjnipplar eller autosmörjning (tank) |
|||
|---|---|---|---|---|
| Datum inhämtad | 2 februari 2018 |
