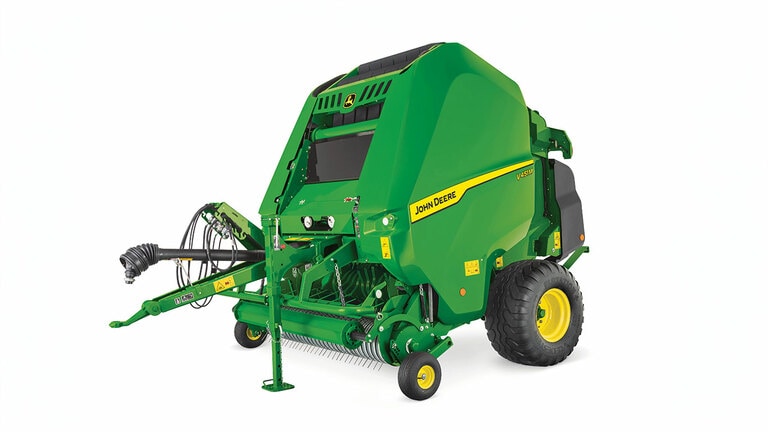

Balpressar för flera olika grödor där hög hastighet är ett måste. Dessa modeller har ett stort antal funktioner som gör dem till värdefulla och tillförlitliga hjälpredor, år ut och år in.
Vänster: pickup med kamkurva; Höger: pickup utan kamkurva
En av de viktigaste faktorerna vid utformningen av M-serien balpressar var mångsidighet. På grund av att man är beroende av vädret och en ökande mängd svåra grödor, t.ex. tungt ensilage, kan kunderna inte riskera att förlora tid under säsongen.
Kamkurvan är en effektiv lösning för dessa behov. Traditionella avstrykare minskar avståndet mellan fjäderpinnarna och matarrotorn, och pinnarnas rörlighet förhindrar materialansamling. Ett utförande utan kamkurva kräver långa svep, som skapar en dödzon mellan pickuppinnarna och matarrotorn. Grödan kan också lätt fastna mellan pinnarna under klibbiga förhållanden och orsaka materialpluggar.
För att förhindra onödigt slitage på komponenterna, har pickupen med kamkurva en 18 procent lägre rotationshastighet än tidigare generationen balpressar, samt har försetts med stora lager på båda sidorna om pinnaxlarna. Kamkurvan är tillverkad i smitt stål och lagrens storlek har ökats med 36 procent. Egenskaper som säkerställer längre komponentliv och lägre underhåll.
Standard pickup med fyra pinnaxlar
Full längd, L-formade pinnaxlar
M-serien balpressar är tillgängliga med standard pickup. Två pickupbredder erbjuds:
Båda pickuper har en liknande utformning, som bygger på den erkända 900-serien balpressar, och använder samma komponenter som på M-serien fixkammarpressar:
Liksom för andra John Deere rundbalspressar är pinnarna vikbara, vilket gör att man varken behöver överbelastningskoppling eller brytbult vid sammanstötning med främmande föremål eller vid potentiell överbelastning. Systemet i sin helhet skyddas av de vikbara pinnarna; pinnarna har testats rigoröst i hundratals timmar och har en ökad livslängd. De inkapslade kullagren på pickupens båda sidor ger en tystare gång under lång tid.
För avstrykarens fortsatta höga glidningskapacitet under många år, och fortsatt höga prestanda, har pickupens avstrykare tillverkats av högkvalitets galvaniserat stål, vilket förhindrar korrosion.
Standard pickupen uppfyller de flesta storjordbrukens och de mellanstora jordbrukens förväntningar, särskilt de som fokuserar i huvudsak på torra grödor eller ensilage.
Premium-pickup med fem pinnaxlar
Rörformade pinnaxlar med central spindelförstärkning
För ökad upplockningskapacitet och hållbarhet, kan M-serien balpressar levereras med en Premium-pickup som tillval. Jämfört med en standard pickup erbjuder Premium-pickupen:
Premium-pickupen har samma rotationshastighet som en standard pickup, så införandet av en extra pinnaxel ökar upplockningskapaciteten med 25 procent. John Deere Premium-pickuppinnar är vikbara, vilket gör att varken brytbult eller överbelastningskoppling behövs. Pinnar med 6,0 mm diameter ökar pickupens max. inmatningskapacitet till 18 kW (24 hk), ett värde som ofta inte uppnås av maskiner med pickup som använder överbelastningskoppling eller brytbult.
John Deere Premium-pickupen är 2,20 meter bred med ett avstånd mellan de yttre pinnarna på 1,92 m, för bekväm hantering av de bredaste strängarna. John Deere Premium-pickup är kompatibel med RotoFlow HC Premium rotor (utan snittverk) och MaxiCut™ HC 13 Premium (13-knivars snittverk). Denna maximerade upplockningskapacitet rekommenderas för kunder som pressar stora mängder vått ensilage eller tunga grödor.
En enkel axel för rotor och samlingsskruvar
Högkapacitetsrotor (vänster); klassiskt rotorutförande (höger)
Med högkapacitetsrotorn – som infördes på John Deere rundbalspressar 2012 – erbjuder M-seriens inmatningssystem:
Resultatet är ett optimerat materialflöde som inte samlas i döda områden.
Det jämna och regelbundna materialflödet säkerställer hög inmatningskapacitet, särskilt i korta grödor som skör halm eller klibbigt ensilage.
Premiumrotor med pinnar som omsluter röret
M-serien rundbalspressar kan levereras med en RotoFlow högkapacitets premiumlösning utan snittverk. Övriga John Deere rundbalspressar är utrustade med en matarrotor:
Funktioner förutom Premium-rotorns standardspecifikationer:
John Deere flexkammarpressar med RotoFlow HC Premium har gett prov på oöverträffad kapacitet (John Deere 900-serien har det officiella världsrekordet för produktivitet) och mycket hög mångsidighet.
RotoFlow HC Premium (tillval) är endast tillgänglig med 2,2 m pickup (standard eller premium). Denna rotor kan inte användas i kombination med en 2 m standard pickup.
MaxiCut™ HC 13 Premium-rotor
Individuella knivskydd
Som alternativ till RotoFlow HC Premium, kan balpressar i M-serien levereras med MaxiCut HC 13 Premium rotor. Precis som med systemet utan avskärning, får man:
Snittverksegenskaper:
MaxiCut HC 13 Premium (tillval) är tillgänglig med både standard och premium pickup, oavsett pickupbredd.
MaxiCut HC 25 Premium-rotor med Premium-pickup
Val av knivar från hytten
MaxiCut HC 25 Premium är en ny möjlighet för jordbrukare som använder rundbalpress i mellanklass. Denna rotor, som direkt återanvänder V4X1R-komponenter och har samma egenskaper som MaxiCut HC13 Premium, erbjuder två oberoende knivuppsättningar:
När du använder båda knivuppsättningarna samtidigt (25 knivar inkopplade), beroende på fält- och grödförhållanden, kan kraften som absorberas av klippaggregatet öka avsevärt jämfört med att arbeta med en enda uppsättning knivar (13 knivar inkopplade). Detta kan leda till en märkbar minskning av arbetshastigheten i fältet.
För att ge bästa användarupplevelse kan alternativet MaxiCut HC 25 Premium endast kombineras med Premium-pickup och ISOBUS-balpresskapacitet.
MaxiCut HC 25 Premium-alternativet är endast tillgängligt för Tyskland och Österrike.
En uppsättning blindknivar levereras som standard med alla maskiner med snittverk. När MaxiCut HC Premium-pickupen används utan knivar kan knivhålen sättas igen av damm och växtrester. Det gör att knivarna inte kan fällas ut igen och snittverket måste rensas manuellt för att frigöra knivarna.
Blindknivarna ersätter snittverksknivarna vid pressning utan snittning. Knivhålen i det nedfällbara knivbordet fylls ut och gör att knivarna snabbt och enkelt kan fällas ut igen vid behov. Blindknivarna förvaras och säkras i ett bekvämt fäste på balpressens högra sida
Hardox är ett varumärke som tillhör SSAB Tunnplat AB Limited.
40 mm fritt utrymme under rotorn
Parallellogram förhindrar flaskhalsar, som har noterats med annan teknik
Balpressar i M-serien är standardutrustade med nedfällbart knivbord för att avlägsna materialstopp. Vid materialstopp hanteras det nedfällbara knivbordet direkt från monitorn, samtidigt med eller oberoende av knivarna. När knivbordet sänks, ger systemet med parallellogram ett extra utrymme på 40 mm under rotorn och samlarskruvarna.
Ett konstant fritt utrymme gör att John Deeres nedfällbara knivbord, med främre och bakre gångjärn, undviker flaskhalsar. Det behövs ingen stor öppning (som gör att man riskerar spill); det räcker med några få centimetrar för att avlägsna pluggen.
Ett nedfällbart knivbord med full bredd tar bort materialstopp under samlarskruvarna
De värsta materialpluggarna uppstår normalt när man svänger med balpressen. I dessa situationer samlas materialet under samlarskruvarna och måste avlägsnas manuellt. John Deeres unika nedfällbara knivbord skyddar pickupens och rotorns fulla bredd. Till och med materialstopp vid samlarskruvarna kan lätt avlägsnas av föraren direkt från hytten.
1,85 m x 1,21 m tunga balar
Liksom G-, M- och R-serien balpressar har V461M flexkammarpressen en 1,21 m bred balkammare. Ändå producerar den balar som är upp till 3,6 procent större än tidigare generationen balpressar med liknande baldiameter. Med tanke på att baltätheten är ungefär densamma, är redan det en stor fördel.
Baldiametern på V461M kan justeras från 1 m till 1,85 m via monitorn. Den maximala diametern på 1,85 m ger ytterligare 5 cm jämfört med tidigare generationers 1,5 m stora balar. Detta ger balar som är upp till 9 procent större än med tidigare 864 balpressar. Balstorleken kan följas direkt på monitorn, oavsett vilken monitor man väljer.
Cylindrar för baklucka, baltäthet samt mekanisk spärr för bakluckan
Med redskapsmonitor 1100, ställs tätheten in och kontrolleras från monitorn
Balkammaren i V461M producerar mycket täta balar, oavsett baldiameter eller växtslag. Två speciella cylindrar ger kraft till remspänningsarmen medan mekaniska krokar spärrar bakluckan. Två andra cylindrar öppnar/stänger bakluckan, och förhindrar potentiella störningar mellan de två funktionerna, och förlust av remspänning. Om balpressen är utrustad med en redskapsmonitor 1100, kan följande parametrar justeras/kontrolleras direkt från monitorn:
Om balpressen är utrustad med en BaleTrak™ Plus, kan följande parametrar justeras/kontrolleras direkt från monitorn:
Med BaleTrak Plus-monitorn ställs baltätheten lätt in med en ratt på pressens hydraulventil, en enkel men effektiv lösning för kunder som inte ändrar hydraulinställningar flera gånger om dagen. Baltätheten kan kontrolleras direkt från hytten via en tryckmätare framtill på balpressen.
Den mjuka balkärnans täthet kan inte justeras, eftersom systemet avlastar allt hydraultryck.
Funktionen mjuk balkärna är särskilt användbar vid pressning av hö som innehåller restvattenhalt, eller när man rullar upp balen för hand.
Tre drivrullar i balkammaren underlättar balformningen
Remskarvarna kan bytas eller repareras snabbt och enkelt, vilket gör dem ekonomiska
Balkammaren på V461M har en startrulle och två drivrullar, för snabb balformning, oavsett om man arbetar i kort ensilage eller sköra grödor. De tre rullarna sörjer för en mjuk, enkel balstart som förhindrar en aggressiv remdrivning som ofta orsakar materialansamling. De sex remmarna, som har vidareutvecklats från John Deeres traditionella våffelmönstrade remmar, behåller de tre lagren, men med ett slätare mönster. Mönstret (liknande det på R-seriens balpressar) är inte särskilt slitagekänsligt.
Remmarna är skarvade med väl beprövade, hållbara MATO®-skarvar. Vid eventuella problem kan remmarna lätt monteras av och repareras, något som inte är fallet med skarvlösa remmar.
Formen på den tomma balkammaren på V461M flexkammarpressar gör att balarna får en stjärnformad kärna, liknande den som erbjuds med fixkammarpressarna. Den stjärnformiga kärnan gör det lätt att rulla upp balen, oavsett baltäthet.
MATO är ett MATO GmbH & Co. varumärke.
En andra drivrulle
V461M flexkammarpressen kan utrustas med en andra drivrulle som ger bättre grepp vid pressning av våta grödor som tungt ensilage. Under sådana förhållanden förhindrar den andra drivrullen remslirning, och gör att remmarna fungerar under de besvärligaste förhållandena. Den andra drivrullen är tillverkad i metall och har en standard remdrivning. Inga extra kedjor eller komplicerade kopplingssystem krävs. Tack vare ett frihjul aktiveras den andra drivrullen endast vid remslirning.
Den andra drivrullen är tillvalsutrustning med RotoFlow HC Premium inmatningssystem, och standard med MaxiCut™ HC 13 Premium matarrotor. Två rengöringsrullar ingår i tillvalsutrustningen, och hindrar att material fastnar på remmarna och orsakar remslirning.
En andra drivrulle erbjuds också som tillbehörsutrustning via normala kanaler för eftermonteringssatser.
V451M och V461M levereras med en modern ISOBUS-artitektur (i kombination med t.ex. en Redskapsmonitor 1100) eller med den traditionella, beprövade och enkla BaleTrak™ Plus-monitorn.
BaleTrak Plus-monitor
M-serien balpressar kan levereras med BaleTrak Plus-monitor för de kunder som vill ha en enkel, effektiv och beprövad monitor.
Monitorn erbjuder:
Varje funktion har en egen funktionstangent och -logik, vilket möjliggör en snabb balstart. Den stora LCD-skärmen ger enkel och bekväm manövrering, medan den robusta ramen säkerställer den långa livslängd som förväntas av elektroniken på John Deere maskiner.
Användarvänlig och snygg Redskapsmonitor 1100
Anslutning av Redskapsmonitor 1100 med hyttkabelhärva (följer med)
Tack vare ISOBUS-arkitekturen har förare med Redskapsmonitor 1100 full fingertoppskontroll över en V451M eller V461M press. ISOBUS-monitorn är en 11 cm färgmonitor med bakgrundsbelysta funktionstangenter.
Med Redskapsmonitor 1100 har föraren dessutom full kontroll över balpressen, inklusive följande funktioner, utöver de som erbjuds med BaleTrak Plus:
Anslutning från balpressen till den inbyggda monitorn i traktorhytten
Om kunden redan använder en inbyggd eller extern ISOBUS-certifierad monitor, kan M-serien balpressar levereras utan monitor. ISOBUS-anslutningen innebär att man enkelt kan koppla balpressen till traktor/monitor och börja pressa.
Inget monitoralternativ erbjuder exakt samma funktioner och informationer som Redskapsmonitor 1100-lösningen.
B-Wrap är ett Tama Plastic Industry varumärke.
| Baltäthet, kontroll | ||||
|---|---|---|---|---|
| Balstorleksindikering | ||||
| Standard pickup - Pinnaxlar | Fyra |
| Storlek | Diameter 1,0 till 1,85 m 3,3 till 6,1 ft Bredd 1,21 m 3,97 ft |
|---|
| Basvikt | 4200 kg 9259 lb |
|||
|---|---|---|---|---|
| Längd | Stängd baklucka Bred balramp – 5,31 m 17,4 ft |
|||
| Bredd | ||||
| Höjd |
| Balkammare | Variabel – sex skarvremmar + två frontvalsar + startvals | |||
|---|---|---|---|---|
| Balstorleksindikering | ||||
| Baltäthet, kontroll |
| Bredd | Invändig Pinne till pinne – 1,66 m 5,5 ft 2,0 m 6,56 ft |
|||
|---|---|---|---|---|
| Drivning | Kamband | |||
| Pinnaxlar | Fyra | |||
| Stödhjul | Fast hjul eller svänghjul | |||
| Avstrykare | Galvaniserat stål | |||
| Strängkomprimering | Komprimeringsplåt eller komprimeringsvals |
| Rotor | RotoFlow HC Premium | |||
|---|---|---|---|---|
| Rensningssystem | Fullbredds nedfällbart knivbord med parallellkinematik |
| Bredd | Invändig Pinne till pinne – 1,92 m 6,3 ft 2,2 m 7,22 ft |
|||
|---|---|---|---|---|
| Drivning | Kamband | |||
| Pinnaxlar | Fyra eller fem | |||
| Stödhjul | Fast hjul eller svänghjul | |||
| Avstrykare | Galvaniserat stål eller rostfritt stål | |||
| Strängkomprimering | Komprimeringsplåt eller komprimeringsvals |
| Rotor | ||||
|---|---|---|---|---|
| Knivar | 13 | |||
| Knivavstånd | 80 mm 3,15 in. |
|||
| Rensningssystem | Fullbredds nedfällbart knivbord med parallellkinematik |
| Rotor | ||||
|---|---|---|---|---|
| Knivar | ||||
| Knivavstånd | ||||
| Rensningssystem |
| Reglage | Från monitorn | |||
|---|---|---|---|---|
| Typ | Standard Endast nätlindning Kapacitet för två nätrullar Tillval Nät- och garnlindning Nätlindning placerad på bakluckan |
|||
| Garnarmar | Tillval – två oberoende lindningsarmar | |||
| Garnnystan, kapacitet | Åtta garnnystan |
| Monitorfäste för traktor | Baletrak Plus eller Implement Display 1100 | |||
|---|---|---|---|---|
| Stängd baklucka | Ja | |||
| Balformning | Ja | |||
| Balstorlek | Ja | |||
| Nästan full balstorlek | Ja | |||
| Full bal | Ja | |||
| Automatisk lindning | Ja | |||
| Överdimensionerad bal | Ja |
| Standard | 15/55-17 | |||
|---|---|---|---|---|
| Tillval | 500/50-17 500/55-20 |
| Kraftöverföring, skydd | Kamkoppling | |||
|---|---|---|---|---|
| Kraftuttagsvarvtal | 540 rpm 113 kW 151,5 hp |
| Underhåll/kedjor | Automatisk kedjesmörjning som standard Lagersmörjning – centrala smörjnipplar eller autosmörjning (patron) |
|||
|---|---|---|---|---|
| Datum inhämtad | 2 februari 2018 |
