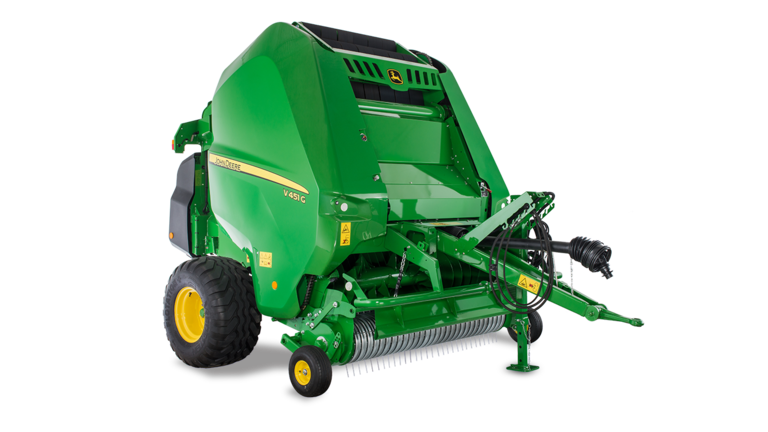

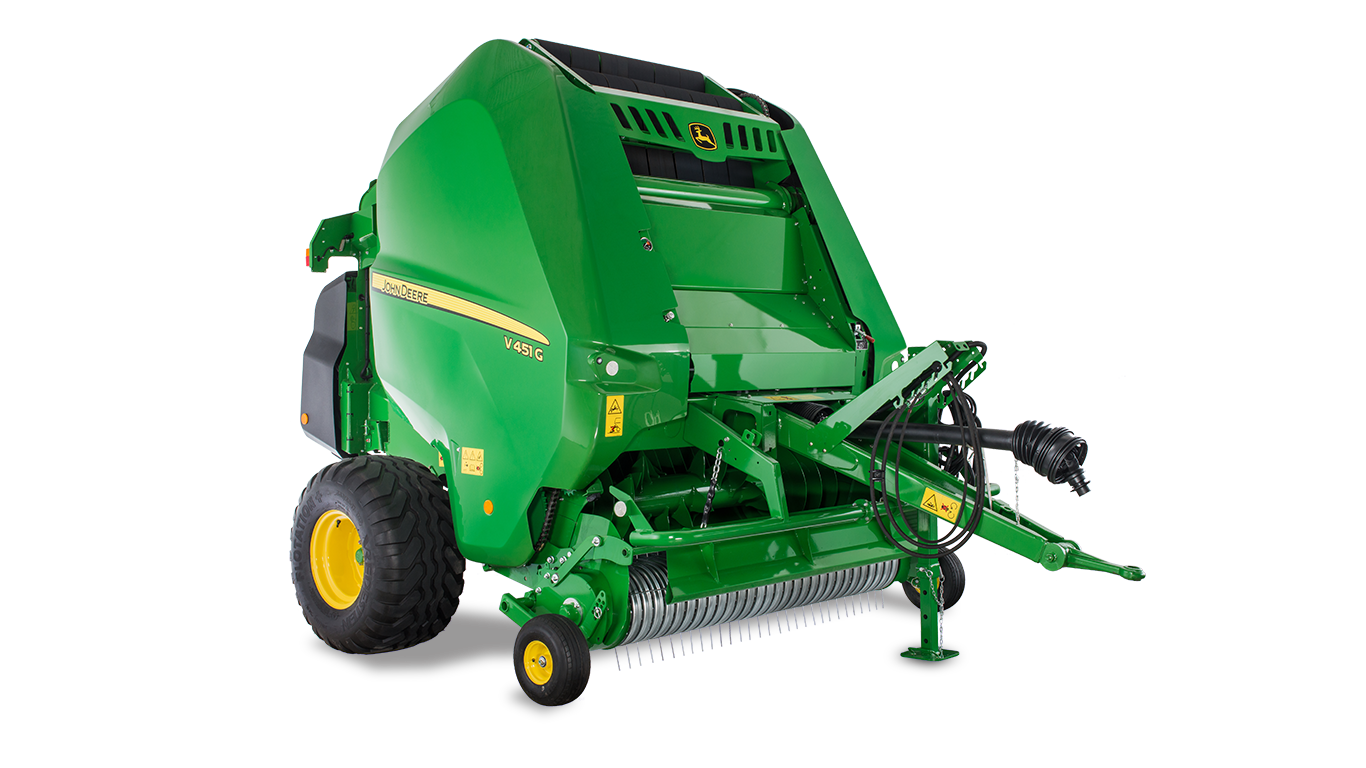

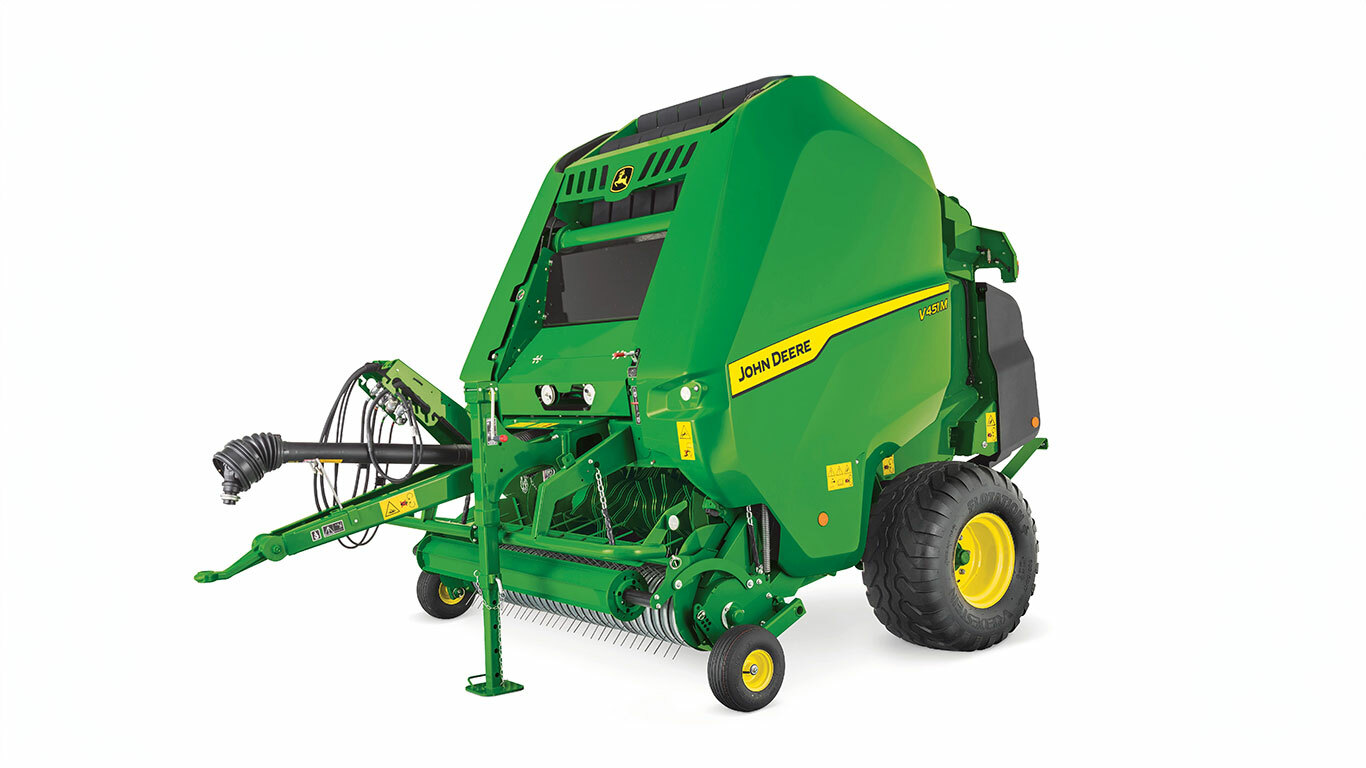

V451GFlexkammarpressar
- 2,2 m bred inmatning med hög kapacitet och hög prestanda
- Högkapacitetsrotor med en skruvdiameter på 480 mm
- Justerbar baldiameter i en 1,21 m bred balkammare för maximal balvikt
- Baldiameter: 1,0–1,65 m
ROBUST OCH OKOMPLICERAD
V451G finns alltid där för dig när du behöver den, speciellt i torra grödor som hö och halm. En tillförlitlig, lågvolymspress, för dagligt bruk, som även kan sättas in när du behöver hög kapacitet.
Funktioner
Visa allt
Dölj
Fyra pinnaxlar säkerställer optimal upplockningskapacitet
Vänster: pickup med kamkurva. Höger: pickup utan kamkurva
En enkel axel för rotor och samlingsskruvar
Högkapacitetsrotor (vänster); klassiskt rotorutförande (höger)
Enkelt rotorutförande
Rotorrotationen kan enkelt frikopplas från resten av balpressen
Balar på 1,65 x 1,21 m
Cylindrar för baklucka, baltäthet samt mekanisk spärr för bakluckan
Baltätheten ställs enkelt in från pressen
Tre drivrullar i balkammaren underlättar balformningen
Remskarvarna kan bytas eller repareras snabbt och enkelt, vilket gör dem ekonomiska
BaleTrak Easy-monitor
BaleTrak-monitorn erbjuder avancerad övervakning och inställning
Drivlinans design på balpressen
Endast fyra kedjor driver alla rörliga delar
Här visas smörjbara, 50 mm dubbelradiga rullager på V451G
Alla huvudrullar har smörjbara lager
T-formad växellåda fördelar belastningen mellan inmatningssystemet och balkammaren
2,2 m pickup med kamkurva plockar upp stora strängar
2,2 m bredd underlättar strängmatning
Fyra pinnaxlar säkerställer optimal upplockningskapacitet
Flexkammarpress V451G är direkt inspirerad av den välkända 900-serien och har en 2,2 m bred pickup (1,92 m mellan de yttre pinnarna) som lätt plockar upp stora halm- eller hösträngar. Fyra rader fjäderpinnar, med pinnar 5 mm i diameter, matchar en kapacitet som traditionellt lämpar sig för små och mellanstora jordbruk.
Pickuppinnarna på V451G-pressen är vikbara, vilket gör att man varken behöver överbelastningskoppling eller brytbult vid sammanstötning med främmande föremål eller vid potentiell överbelastning. Systemet i sin helhet skyddas av de vikbara pinnarna. Pinnarna har testats rigoröst och har en förlängd livslängd. De inkapslade kullagren på pickupens båda sidor ger tystare körning.
Pickupens avstrykare har tillverkats av galvaniserat högkvalitetsstål som förhindrar korrosion och garanterar pickupens fortsatta höga glidningskapacitet och höga prestanda.
Kamkurva erbjuder bästa mångsidighet
Vänster: pickup med kamkurva. Höger: pickup utan kamkurva
Även om balpress V451G ger bäst resultat i torra grödor, klarar den mer än väl av både höensilage och standard ensilage. V451G-pickupen bygger på en teknik med kamkurva för mångsidigt utnyttjande.
Kamkurvan är en effektiv lösning för dessa behov. Traditionella avstrykare minskar avståndet mellan fjäderpinnarna och matarrotorn, och pinnarnas rörlighet förhindrar materialansamling. Ett utförande utan kamkurva kräver långa svep som skapar en dödzon mellan pickuppinnarna och matarrotorn. Grödan kan också lätt fastna mellan pinnarna under klibbiga förhållanden och orsaka materialpluggar.
För att förhindra onödigt slitage på komponenterna har pickupen med kamkurva en 18 procent lägre rotationshastighet än tidigare generationens balpressar, samt har försetts med stora lager på båda sidorna om pinnaxlarna. Kamkurvan är tillverkad i smitt stål och lagrens storlek har ökats med 36 procent. Det ger komponenterna en mycket längre livslängd än den tidigare pickuputformningen.
RotoFlow HC högkapacitetsrotor plockar upp de tuffaste strängar
V451G utnyttjar beprövad högkapacitetsrotor med rakt materialflöde
En enkel axel för rotor och samlingsskruvar
Högkapacitetsrotor (vänster); klassiskt rotorutförande (höger)
Med högkapacitetsrotorn – som infördes på John Deere rundbalspressar 2012 – erbjuder V451G inmatningssystem följande:
- Kortare avstånd mellan pickuppinnar och rotor som minskar risken för pluggar, speciellt i skör halm eller kort ensilage
- Färre lager och bättre fördelning av belastningen längs rotorn ökar driftsäkerheten
- Stora samlingsskruvar med diameter på 48 cm ger bättre transport av grödan
Resultatet är ett optimerat materialflöde som inte samlas i döda områden. Det jämna och regelbundna materialflödet säkerställer hög inmatningskapacitet, särskilt med korta eller klibbiga grödor.
RotoFlow HC Premium är den perfekta lösningen för halm och hö
Enkelt rotorutförande
Rundbalspress V451G är utrustad med RotoFlow HC-rotor utan snittverk. Liksom RotoFlow HC Premium-rotorn på M- och R-seriens flexkammarpressar är V451M RotoFlow-rotorn utrustad med följande egenskaper:
- En rotordiameter på nästan 50 cm med stor tröghet och inmatningskapacitet
- Hardox slitplattsmaterial ger lång livslängd och hög motståndskraft mot främmande föremål (Hardox stålpinnar ger 80 procent eller högre motstånd i förhållande till vanligt S700-stål)
- Liknande rotor och diameter för samlingsskruvar
Jämfört med RotoFlow HC Premium har V451G RotoFlow HC-rotorn endast två pinnar per varv (i stället för tre pinnar på M-/R-serien), och tänder (i stället för pinnar) omsluter rotorröret på M-/R-serien.
Enkel men effektiv avlägsning av materialpluggar bidrar till en stressfri körning
Rotorrotationen kan enkelt frikopplas från resten av balpressen
En materialplugg kan enkelt avlägsnas från inmatningssystemet. Även med V451G behöver pluggarna inte avlägsnas manuellt av föraren. Om detta skulle bli nödvändigt, måste rotorn kopplas ur och pluggen avlägsnas med runddragningsnyckel och reversering. Detta är en enkel men kostnadseffektiv lösning.
Hardox är ett varumärke som tillhör SSAB Technology AB.
Balkammaren levererar tunga, täta och perfekt formade balar
Balar upp till 1,65 m i diameter med max. vikt
Balar på 1,65 x 1,21 m
Liksom balpressar i M- och R-serien har flexkammarpressen V451G en 1,21 m bred balkammare. Ändå producerar den balar som är upp till 3,6 procent större än tidigare generationens balpressar med liknande baldiameter. Med tanke på att baltätheten är ungefär densamma, är redan det en stor fördel.
Baldiametern på V451G kan justeras från 1 m till 1,65 m via monitorn. Den maximala diametern på 1,65 m ger ytterligare 10 cm jämfört med den tidigare generationen. Det ger kunden möjlighet att producera upp till 17 procent större balar än med tidigare 852/854-balpressar och producera liknande 1,6 m stora hö- och halmbalar.
Balstorleken kan följas från hytten med BaleTrak™-monitorn när balen är större än 1 m.
Hög baltäthet oavsett baldiameter
Cylindrar för baklucka, baltäthet samt mekanisk spärr för bakluckan
Baltätheten ställs enkelt in från pressen
Balkammaren i V451G producerar mycket täta balar, oavsett baldiameter eller gröda. Två speciella cylindrar ger kraft till remspänningsarmen medan mekaniska krokar spärrar gardinen. Två andra cylindrar öppnar/stänger gardinen samt förhindrar potentiella störningar mellan de två funktionerna och förlust av remspänning.
Baltätheten ställs enkelt in från pressens hydraulventil, en enkel men effektiv lösning för förare som inte ändrar hydraulinställningar flera gånger om dagen. Baltätheten kan kontrolleras direkt från hytten via en tryckmätare framtill på balpressen.
För att optimera kvaliteten på hö erbjuds funktionen med mjuk balkärna som standard, vilket avlägsnar hydraultrycket. Funktionen kan justeras (från en baldiameter på 1 m) och aktiveras från hytten, oavsett vilken monitor som används. Funktionen för mjuk balkärna är särskilt användbar vid pressning av hö som innehåller restvattenhalt eller när man rullar upp balen för hand.
Balkammarens utformning optimerar maskinens mångsidighet
Tre drivrullar i balkammaren underlättar balformningen
Remskarvarna kan bytas eller repareras snabbt och enkelt, vilket gör dem ekonomiska
Balkammaren på V451G har en startrulle och två främre drivrullar för snabb balformning, oavsett om man arbetar med kort ensilage eller sköra grödor.
De tre rullarna sörjer för en mjuk, enkel balstart som förhindrar en aggressiv remdrivning som ofta medför materialansamling. De sex remmarna, som har vidareutvecklats från John Deeres traditionella våffelmönstrade remmar, behåller de tre lagren, men med ett slätare mönster.
Remmarna drivs av endast en gummirulle med stor diameter. En andra drivrulle finns tillgänglig som tillval för extrema förhållanden.
Remmarna är skarvade med väl beprövade, hållbara MATO®-skarvar. Remmarna kan enkelt tas bort och repareras, något som inte är fallet med skarvlösa remmar.
Formen på den tomma balkammaren på balpress V451G gör att balarna får en stjärnformad kärna, liknande den som erbjuds med fixkammarpressarna. Den stjärnformiga kärnan gör det lätt att rulla upp balen, oavsett baltäthet.
MATO är ett varumärke som tillhör MATO GmbH & Co.
Monitorer som gör arbetet bekvämare för föraren
Optimera monitorn utifrån verkliga behov
Flexkammarpress V451G kan levereras med två olika monitorer, båda från BaleTrak™-familjen.
BaleTrak Easy-monitorn hanterar alla nödvändiga funktioner
BaleTrak Easy-monitor
BaleTrak Easy-monitorn har utvecklats speciellt för små och mellanstora jordbruk och fokuserar på följande huvudfunktioner:
- På och av
- Baldiameter, inställning
- Aktivering av mjuk balkärna och inställning av baldiameter
- Nätlindning, inställningar (antal nätvarv, fördröjning av lindningsstart)
- Manuell aktivering av start av nätlindning
- Manuell aktivering av nätlindning
Monitorns LCD-display visar ytterligare information:
- Aktuell balstorlek
- Lindningens status
- Totala antalet pressade balar
- Nollställning av balräknare
BaleTrak Easy-monitorn är inte kompatibel med nät-/garnlindning (tillval). BaleTrak Easy kan endast beställas med endast nätlindning. BaleTrak Easy är en monitor i BaleTrak-serien som ger förväntad tillförlitlighet och lång livslängd.
BaleTrak-monitor för kunder med höga förväntningar
BaleTrak-monitorn erbjuder avancerad övervakning och inställning
BaleTrak-monitorn erbjuds som tillval för flexkammarpress F451G. Den erbjuder samma funktioner som BaleTrak Easy, plus följande information och inställningar:
- Status för elektronisk balformsindikator (ingen balformsindikator, inte heller mekanisk med BaleTrak Easy-monitorn)
- Garnlindningssystemet inkluderar oberoende inställning av höger/vänster garnavstånd från balkanterna vid lindning och kontroll av garnmatningen
- Symboler för gardinens status, val av lindning, status för lindning, balens status, batteristatus och nödstoppslarm
- Räkneverk, fem arbetsminnen, kan nollställas
- Balräknare, totalt antal arbetstimmar
- Fyra från fabrik förinställda lindningsprogram, plus ett fritt program för kundanpassad användning
BaleTrak-monitorn är obligatorisk vid val av nät- och garnlindningsalternativet.
Enkel drivlina ger hållbarhet och tillförlitlighet
Drivlinans design på balpressen
Som med alla John Deere rundbalspressar har enkelhet varit ett ledord vid utvecklingen av V451G-seriens pressar. Det räcker med att öppna en av sidopanelerna för att se drivlinans okomplicerade konstruktion, som säkerställer lång livslängd och lågt underhåll.
Begränsat antal kedjor minskar risken för driftstörningar
Endast fyra kedjor driver alla rörliga delar
Drivlinan på V451G har utvecklats för minskat underhåll, något som ofta anknyter till lång livslängd. Det behövs endast fyra kedjor för att driva pressens alla funktioner:
- En kedja för pickupdrivningen
- En kedja för rotordrivningen
- En kedja för övre, främre rullen och för remmarnas gummirulle
- En kedja för startrullen och de främre rullarna
Alla kedjorna (förutom pickupens) är RC80 25,4 mm med hög draghållfasthet och lång livslängd.
Den mycket enkla utformningen tillsammans med komponenter av hög kvalitet uppfyller behoven för de flesta små och mellanstora lantbruk.
Överdimensionerade komponenter säkerställer lång livslängd och säker körning
Här visas smörjbara, 50 mm dubbelradiga rullager på V451G
Alla huvudrullar har smörjbara lager
V451G-pressarna har försetts med överdimensionerade lager för att kunna erbjuda den förväntade längre livslängden och en tystare gång:
- 50 mm dubbelradiga, smörjbara rullager på vänster sida.
- På båda sidor hanteras nästan 50 procent av rullarna av dubbla, smörjbara lager (två lager sida vid sida). Dubbla lager ger ökad belastningskapacitet med upp till 40 procent jämfört med det traditionella utförandet med enkla lager/enkla rader.
- Alla de viktigaste lagren smörjs (smörjcentral är standard för alla lager som kräver daglig smörjning), vilket ger komponenterna längre livslängd.
- Alla lager skyddas mot aggressiva växtsafter och damm av tätningar som inspirerats av komponenter för fixkammarpressar med hög specifikationsnivå. Tätningen är en mycket viktig faktor som förlänger lagrens livslängd.
T-formad växellåda med jämn belastningsfördelning
T-formad växellåda fördelar belastningen mellan inmatningssystemet och balkammaren
V451G, John Deere flexkammarpressarnas ingångsmaskin, är utrustad med en T-formad växellåda med tre planetdrev, ett utförande som ofta endast återfinns på pressar med hög specifikationsnivå. Denna T-formade växellåda fördelar kraften mellan inmatningen (balpressens högra sida) och balkammaren (balpressens vänstra sida), oberoende av varandra. Jämfört med en traditionell L-formad växellåda som överför hela belastningen till maskinens ena sida, eller till en T-formad växellåda med endast två planetdrev, minskar John Deere påfrestningarna på balpressens ram, vilket bidrar till en längre livslängd.
Båda växellådornas utgångar är direkt länkade till raka kopplingshylsor som endast kräver smörjning två gånger om året.
Specifikationer
Viktiga specifikationer
| Baltäthet, kontroll | Inställning – från balpressen Lös balkärna – 0 bar täthet/diameter kan justeras via monitorn |
|||
|---|---|---|---|---|
| Balstorleksindikering | ||||
| Standard pickup - Pinnaxlar | Fyra |
Bal
| Storlek | Diameter 1,0 till 1,65 m 3,3 till 5,4 ft Bredd 1,21 m 3,97 ft |
|---|
Balpress
| Basvikt | 3700 kg 8157 lb |
|||
|---|---|---|---|---|
| Längd | Stängd baklucka Bred balramp – 5,31 m 17,4 ft |
|||
| Bredd | ||||
| Höjd |
Balformning
| Balkammare | Variabel – sex skarvremmar + två frontvalsar + startvals | |||
|---|---|---|---|---|
| Baltäthet, kontroll | Inställning – från balpressen Lös balkärna – 0 bar täthet/diameter kan justeras via monitorn |
|||
| Balstorleksindikering |
Standard pickup
| Bredd | Invändig Pinne till pinne – 1,92 m 6,3 ft 2,2 m 7,22 ft |
|||
|---|---|---|---|---|
| Drivning | Kamband | |||
| Pinnaxlar | Fyra | |||
| Stödhjul | Svänghjul | |||
| Avstrykare | Galvaniserat stål | |||
| Strängkomprimering | Komprimeringsplåt |
Rotor utan snittverk
| Rotor | RotoFlow HC | |||
|---|---|---|---|---|
| Rensningssystem | Manuell nyckel plus rotorkoppling |
Mega-pickup, extra bred
| Bredd | ||||
|---|---|---|---|---|
| Drivning | ||||
| Pinnaxlar | ||||
| Stödhjul | ||||
| Avstrykare | ||||
| Strängkomprimering |
Standard snittverk
| Rotor | ||||
|---|---|---|---|---|
| Knivar | ||||
| Knivavstånd | ||||
| Rensningssystem |
Finsnittverk
| Rotor | ||||
|---|---|---|---|---|
| Knivar | ||||
| Knivavstånd | ||||
| Rensningssystem |
Garnlindning
| Reglage | Från monitorn | |||
|---|---|---|---|---|
| Typ | Standard Endast nätlindning Kapacitet för två nätrullar Tillval Nät- och garnlindning Nätlindning placerad på bakluckan |
|||
| Garnarmar | Tillval – två oberoende lindningsarmar | |||
| Garnnystan, kapacitet | Åtta garnnystan |
Monitor
| Monitorfäste för traktor | ||||
|---|---|---|---|---|
| Stängd baklucka | Med BaleTrak | |||
| Balformning | Med BaleTrak | |||
| Balstorlek | Ja | |||
| Nästan full balstorlek | Med BaleTrak | |||
| Full bal | Med BaleTrak | |||
| Automatisk lindning | Ja | |||
| Överdimensionerad bal | Med BaleTrak |
Däckstorlek
| Standard | 15/55-17 | |||
|---|---|---|---|---|
| Tillval | 500/50-17 |
Drivlina
| Kraftöverföring, skydd | Brytbult eller kamkoppling | |||
|---|---|---|---|---|
| Kraftuttagsvarvtal | 540 rpm 102 kW 137 hp |
Tilläggsinformation
| Underhåll/kedjor | Smörjning av kedjor som tillval Lagersmörjning – centrala smörjnipplar |
|||
|---|---|---|---|---|
| Datum inhämtad | 2 februari 2018 |
