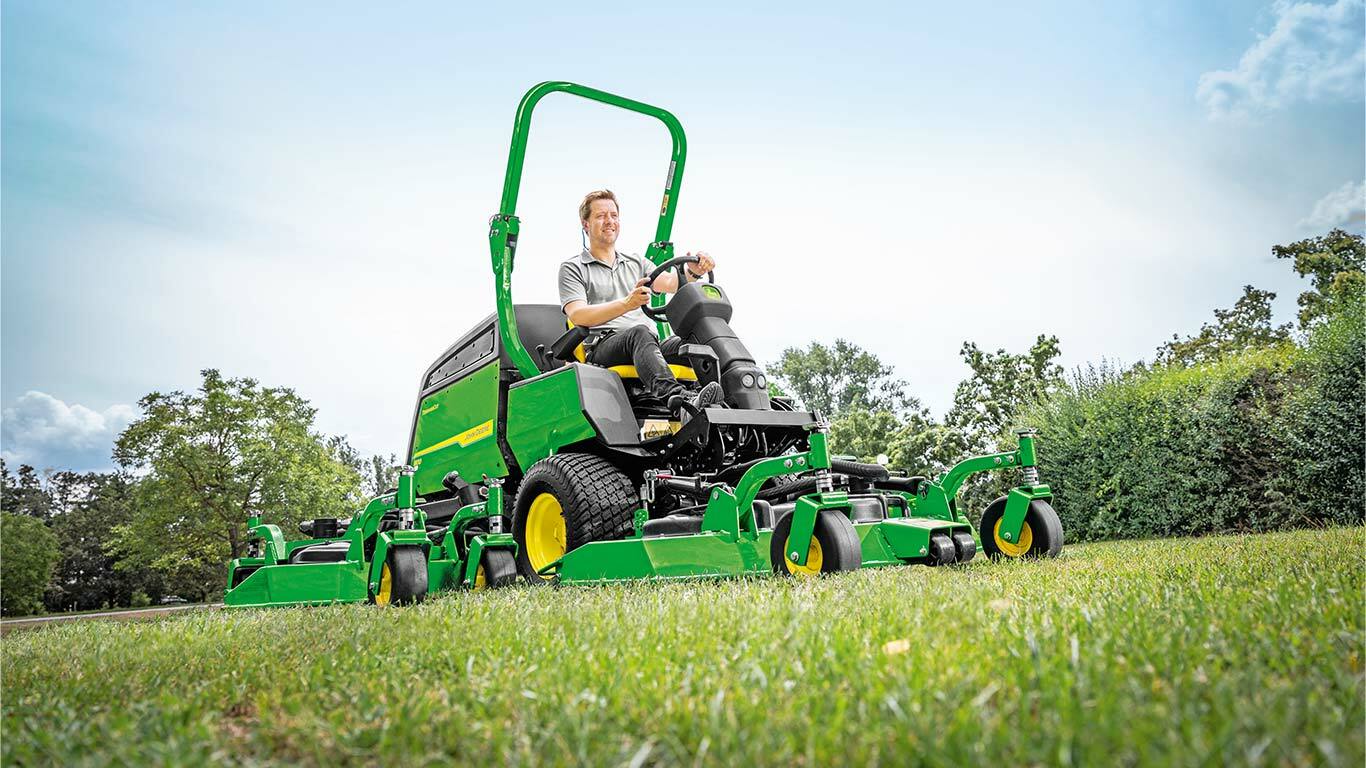

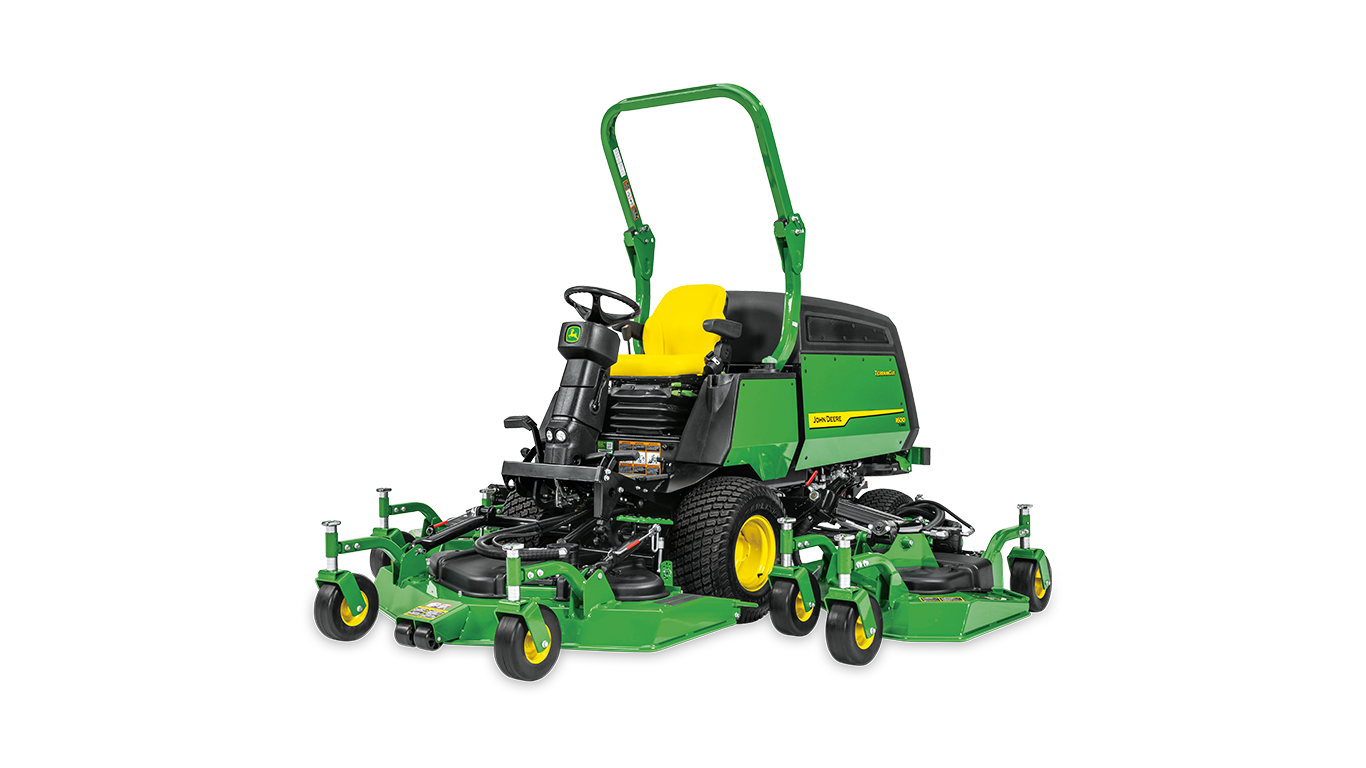

TerrainCut™ 1600 TurboBredrotorklippare
- Fyrhjulsdrivning inkopplad permanent eller vid begäran.
- Byggd för klippning av stora ytor
- Däcken är tillverkade av 7-gauge stålplåt med ytterligare 19 mm skyddstav
På TerrainCut™ 1600 Turbo kan du välja mellan permanent 4-hjulsdrift eller att koppla in den vid behov. Differentialspärr är standard på denna modell. Sidodäcken kan klippa i 45 graders vinkel uppåt och 20 graders vinkel nedåt för att ge en felfri klippning.
Ergonomiska kontroller och helt justerbara, luftfjädrade säten håller förare fräscha och fokuserade hela dagen.
Motor - Tillverkare/modell | 4TNV86CT-DJWM (T4) | |||
---|---|---|---|---|
Motor - Effekt | Bruttoeffekt SAE J1995 vid 3 000 rpm hp 44 kW |
|||
Bränsletankens volym | 22 U.S. gal. 83,3 L |
|||
Klippdäck - Storlek | 62, 94, 128 in. 157, 239, 325 cm |
|||
Knivspetsens hastighet | 13 000 fpm 3 962 m/min |
|||
Transmissionstyp | Hydrostatisk | |||
Hastighetsområde | ||||
Drivande däck | 26x12-12 | |||
Pivothjul sidodäck | Sidodäck: Fyra, 11x4-5, punkteringsfria Främre klippdäck: Två, 11x4-5, punkteringsfria |
|||
Garanti | 2 år |
Tillverkare/modell | ||||
---|---|---|---|---|
Modell | 4TNV86CT-DJWM (T4) | |||
Slagvolym | 127,6 cu in. 2,091 L 2 091 cc |
|||
Cyl.diam. x slanglängd | 3,4x3,5 in. 86x90 mm |
|||
Insprutning | Direkt | |||
Starthjälp | Motorns glödstift | |||
Antal cylindrar | Fyra | |||
Arbetssätt | Fyra | |||
Effekt | Bruttoeffekt SAE J1995 vid 3 000 rpm hp 44 kW |
|||
Nominellt motorvarvtal | 3 000 rpm | |||
Driftvarvtalsområde | Med synkron regulator 1 400–3 030 rpm | |||
Smörjsystem | Trycksmörjning med gerotorpump | |||
Oljefilter | Påskruvbar | |||
Kylsystem | Vätskekylning med centrifugalpump | |||
Kylsystemets volym | 2,5 U.S. gal. 7,5 L |
|||
Oljevolym vevhus | 6,1 U.S. qt 5,8 L |
|||
Kompressionsförhållande | 19:01 | |||
Vridmoment (netto kontinuerligt vid 3000 varv/min) | 103 lb-ft 140 Nm |
|||
Max. vridmoment enligt SAE J349 (netto kontinuerligt) | 117,3 lb-ft 159 Nm |
|||
Luftfilter | Dubbelt filter, torr typ | |||
Luftrenarens serviceindikator | Standard, progressiv typ | |||
Avstängning av motor | Nyckel | |||
Kylarens placering | Bakmonterad | |||
Kylarlameller | 10 fenor per tum | |||
Effekt (netto intermittent) |
Bränsletyp | Diesel | |||
---|---|---|---|---|
Bränslematarpump | Elektrisk | |||
Bränslefilter | Utbytbart, påskruvbar typ | |||
Vattenavskiljare | Utbytbar filter med maskvidd 100 | |||
Kallstartanordning | Ökad motortiming för bättre kallstart | |||
Bränsletankens volym | 22 U.S. gal. 83,3 L |
|||
Bränslepump, typ | Mekanisk | |||
Påfyllningsöppning, bränsle | 3 in. 7,6 cm |
|||
Placering, bränsletank | Maskinens vänstra sida | |||
Självluftande | Systemet avluftas automatiskt via den elektriska bränsleinsprutningspumpen |
Full belastning | 3,33 U.S. gal./hr 12,7 L/hr |
|||
---|---|---|---|---|
Halv belastning | 1,93 U.S. gal./hr 7,31 L/hr |
Typ | Hydraulisk, öppet centrum | |||
---|---|---|---|---|
Lyftcylindrar | Cylinderdiameter 2 in. 50,8 mm |
|||
Pump | Drev |
Laddningssystem | Fordonstyp | |||
---|---|---|---|---|
Växelströmsgenerator | 75 amp | |||
Batterispänning | 12 V | |||
Batteri kallsstartström | 675 CCA | |||
Startmotor storlek | 1,9 hp 1,4 kW |
Framdrivningspump | Slagvolym, axialkolvspump, 3 cu in. 49 cc |
|||
---|---|---|---|---|
Motor | Slagvolym, axialkolvspump, 2 cu in. 33 cc |
|||
Typ | Hydrostatisk, sluten slinga | |||
Styrning avlastning | 1 087 psi | |||
Redskap avlastning | 1 600 psi | |||
Hydrauloljetankens volym | 14 U.S. gal. 53 L |
Transmissionstyp | Hydrostatisk | |||
---|---|---|---|---|
Transaxeltyp | Tvåväxlad | |||
Transaxel | Tuff Torque (Kanzaki) | |||
Fyrhjulsdrift (4WD) | Vid behov eller permanent | |||
Fyrhjulsdrift (4WD) typ | Mekanisk bakhjulsdrift | |||
Differentialspärr | Mekanisk, fotaktiverad | |||
Slutväxel | Planetdrevsväxel |
Typ | Invändiga, våta skivbromsar | |||
---|---|---|---|---|
Styrbromsar | Standard | |||
Parkeringsbroms | Parkeringsbroms |
Hastighetsområde | ||||
---|---|---|---|---|
Hastighet framåt, lågfart | 0–9 mph 0–14,5 km/h |
|||
Hastighet framåt, högfart | 0–15 mph 0–24 km/h |
|||
Hastighet back, lågfart | 0–4,5 mph 0–7,2 km/h |
|||
Hastighet back, högfart | 0–7,5 mph 0–12 km/h |
Med klippdäck | 94 dBA | |||
---|---|---|---|---|
Utan klippdäck | 89 dBA |
Ramtyp | Svetsad, rörformigt stål | |||
---|---|---|---|---|
Tjocklek | 11 gauge 0,120 in. 3 mm |
Typ | Servostyrning, hydrostatisk | |||
---|---|---|---|---|
Inställbar ratt | Standard | |||
Rattvarv mellan ändlägen | 2,5 | |||
Vändradie | 39 in. 99 cm |
Säte | Inställningslägen Flera Armstöd Ja, justerbara Luftfjädrat säte, justerbart, deluxe, högt ryggstöd, inställbar ryggstödslutning, ställbart svankstöd, standard armstöd |
|||
---|---|---|---|---|
Säkerhet | Säkerhetsspärrsystem och föraravkännare |
Drivande däck | Däcktryck 30 psi, 206,8 kPa (fram) 28 psi, 193,1 kPa (bak) 26x12-12 |
|||
---|---|---|---|---|
Styrande däck (bak) | 18x9,5–8 | |||
Spårvidd | Multi-trac | |||
Lagerklass | 6 PR (båda) |
Längd (med klippdäck) | 132 in. 335 cm |
|||
---|---|---|---|---|
Hjulbas | 60 in. 152 cm |
|||
Spårvidd | 52 in. 131 cm |
|||
Bredd med klippdäcken nere | 134 in. 340 cm |
|||
Höjd med överrullningsskydd (ROPS) | Överstörtningsskydd uppfällt, 98 in. 249 cm Överstörtningsskydd nedfällt, 74 in. 188 cm Överrullningsskydd med fyra stolpar och tak, 82 in. 208 cm |
|||
Transportbredd | 84 in. 213 cm |
|||
Markfrigång | 6,5 in. 16,5 cm |
|||
Oklippt gräscirkel utan bromsar | ||||
Fordonets vikt | 4 173 lb 1 892,8 kg |
|||
Maskinens vikt utan klippdäck | 3 264 lb 1 474,2 kg |
Typ | Standard fällbart överstörtningsskydd med två stolpar eller överstörtningsskydd med fyra stolpar och tak, uppfyller standarden ISO 21299 |
---|
Gasreglage | Hand | |||
---|---|---|---|---|
Fram/back | Två pedaler | |||
Lyft för klippenhet | Tre tvåfunktionsbrytare | |||
Parkeringsbroms | Fotpedal/skiva | |||
Varningslampor | Motorns luftvärmare, lampa för oljetryck, lampa för motortemperatur, bränslemätare, lampa för hydrauloljetemperatur | |||
Inkoppling av kraftuttag (PTO) | Typ Hydraulisk, oberoende Elektrisk solenoidbrytare |
|||
Inkoppling/urkoppling av kraftuttag (PTO) | Elektrisk solenoid | |||
Drivpump för klippdäck | Slagvolym, axialkolvspump, 2,48 cu in. 40,6 cc |
|||
Däckmotor | Typ Hydraulisk, öppet centrum, sluten krets Slagvolym, kugghjulsmotor, 2,5 cu in. 41 cc |
|||
Krets | Serier |
Typ av drivning för klippdäck | Hydraulisk, sluten krets | |||
---|---|---|---|---|
Spindlar | Värmebehandlade, diameter, 1 in. 2,54 cm |
|||
Spindellager smörjbara | Ja | |||
Energiupptagande sidodäck | Ja | |||
Klippdäckskrets | Serier | |||
Knivdrivning | C-sektion, kilrem | |||
Storlek | 62, 94, 128 in. 157, 239, 325 cm |
|||
Mittdäckets klippbredd | 62 in. 157 cm |
|||
Sidodäckets klippbredd | 42 in. 107 cm |
|||
Transportlås | Standard | |||
Utkast | Bak | |||
Däckets konstruktion | Hopmonterat stål | |||
Däckets tjocklek | 7 gauge 0,180 in. 4,6 mm |
|||
Klipphöjdsintervall | 1–5,5 in. 2,5–13,9 cm |
|||
Sidodäck flytande | Upp (medan kraftuttaget (PTO) förblir inkopplat) 45 grader Ner (medan kraftuttaget (PTO) förblir inkopplat) 20 grader |
80 procent effektivitet på fält | 85 fälteffektivitet vid 10 mph 16 km/h 11 acres/hr |
---|
Typ | Punkteringsfria | |||
---|---|---|---|---|
Pivothjul sidodäck | Fyra, 11x4-5, punkteringsfria | |||
Pivothjul främre klippdäck | Två, 11x4-5, punkteringsfria |
Totalt antal knivar | Sju, tre i mitten och två på varje sida | |||
---|---|---|---|---|
Knivens längd | 22 in. 55,88 cm |
|||
Knivbredd | 2,5 in. 6,35 cm |
|||
Knivens tjocklek | 0,312 in. 0,79 cm |
|||
Knivspetsens hastighet | 13 000 fpm 3 962 m/min |
|||
Klippknivarnas utbytbarhet mellan alla klippdäck | Ja |
Garanti | 2 år | |||
---|---|---|---|---|
Certifiering | ANSI B71.4 |
Fakta insamlad den | 12 okt 2017 |
---|
