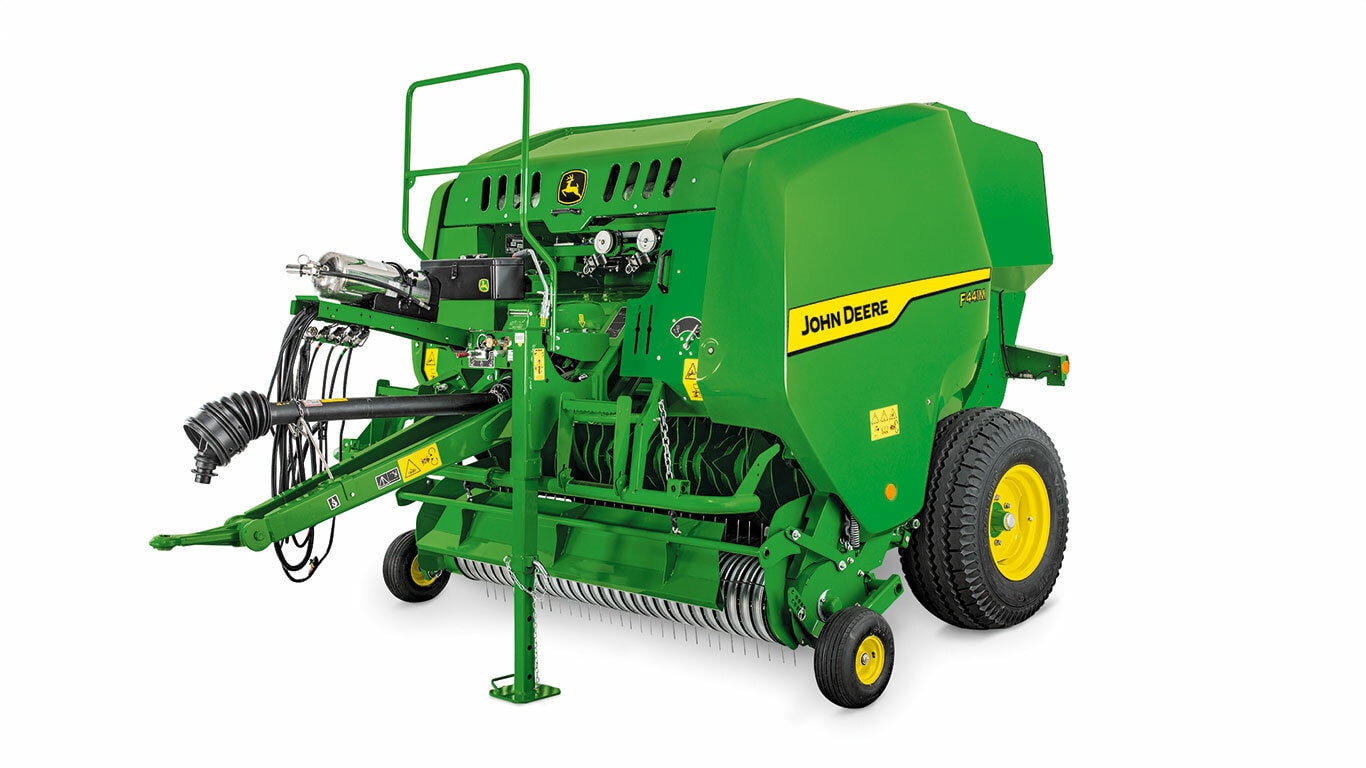

F441RFixkammarpressar
- Byggd för stora volymer
- Premium specifikationer
- Utmärkt i de flesta grödor
INTENSIV PRESSNING
För den som siktar ännu lite högre har vi den perfekta pressen. Modell F441R har den kapacitet som krävs för att snabbt klara av stora uppgifter. Topprestanda i ett extra kraftigt utförande med John Deeres välkända tillförlitlighet. Proffsigare än så blir det inte.
Funktioner
Visa allt
Dölj
Stora svep med fem rader pickuppinnar ökar upplockningskapaciteten
Gjutna kamkurvor förbättra tillförlitligheten
Maxicut™ HC 25 Premium har en enkel axel för rotor och samlingsskruvar
Högkapacitetsrotor begränsar materialansamling
Avancerat material för ett konstant snitt och lång hållbarhet
Individuell knivsäkerhet ger kvalitetsfoder
Det nedfällbara knivbordet täcker hela rotorbredden
Parallellogram förhindrar avsmalnande
Knivarnas aktiveras från BaleTrak™-monitorn
Val av knivar från hytten för Maxicut HC 25 Premium
Rulle med 12 ribbor
Lagren skyddas av ”chicane” och läpptätning av plast
Fullt smörjbara lager som är enkla att byta
De blå och röda rullarna är extra kraftiga
18:e rulle
Skyddsplatta för tillsatser (rödmarkerad) under nätsystemets gummirulle
Dämpningscylindrar för bakluckan
Den gröna kolumnen indikerar inställd baldiameter – den svarta kolumnen visar faktisk baldiameter
Baltätheten kan justeras från ISOBUS-monitorer via en proportionell täthetsventil
Enkel aktivering av automatisk baklucka
En enkel manöver; systemet tar hand om resten
Alla inställningar för traktor/balpressautomatik kan enkelt justeras efter förarens önskemål
Uppfällbar sidopanel
Uppfällbar öppning för enkel åtkomst
Tank på 4 liter
Oberoende smörjning av alla kedjor
Flera smörjnipplar på en plats
Standardsmörjpatron i stålrör
Stålrör i smörjsystemet
Bekväm placering av verktygslåda
LED-lampor
Högdefinitionskamera
GreenStar™ 3/Gen 4-monitor med videoförberedelse
Dedikerad monitor med en enda kameravy
Dedikerad monitor med fyra kameravyer
Kapacitet: 1 200 g fett
Alla inställningar sker från monitorn
4240-universalmonitor med körsidan för F441R
Specialkabelhärva mellan balpressens ISOBUS-uttag till monitorn
Anslutning av GreenStar™ 4240 med hyttkabelhärva (följer med)
Anslutning av GreenStar™ 4240 med kabelhärva för hörnstolpe (följer med)
Anslut och börja pressa
Anslutning från balpressen till den inbyggda monitorn i traktorhytten
Redskapsmonitor 1100
Alla parametrar är klart synliga
Anslutning av Redskapsmonitor 1100 med hyttkabelhärva (följer med)
BaleTrak Plus-monitor
Monitorfäste för John Deere 5XXX-, 6XXX- och 7XXX-traktorer
Universalmonitorfäste (förutom John Deere traktorer i 5XXX-/6XXX-/7XXX-serien)
Batterikabelhärva
Utbud av däck för F441R
600/50R-22,5-däckmönster
Specialmönstrade 520/55-R22,5-däck
Mönster på 500/55-20
16/70-20 med fiskbensmönsterprofil
15/70-18-däck
Högkapacitets inmatningssystem ökar produktiviteten
Pickupens utförande förbättrar kapacitet och hållbarhet
Stora svep med fem rader pickuppinnar ökar upplockningskapaciteten
Gjutna kamkurvor förbättra tillförlitligheten
F441R-balpressen använder premium-pickupen som också är används på den högspecificerade V4X1R-balpressen med variabel kammare. För anpassning till de flesta grödor är pickupen tillgänglig i 2,00 m och 2,20 m bredd.
Pickupen som drivs av 19 mm extra kraftiga kedjor, har fem rörformade pinnaxlar (fyra L-formade pinnaxlar på modell F441M) och låg rotationshastighet. Det är svepen med stor diameter som tillåter fem rader pickuppinnar. Upplockningskapaciteten har ökat med 25 procent jämfört med F441M. Med lager för kamkurvan innebär alla dessa egenskaper en mjuk och tyst körning, och ökad tid på fältet.
Förutom dessa avanserade egenskaper så har F441R svep av rostfritt stål, exklusivt för marknaden. Rostfritt stål erbjuder följande fördelar:
- Ingen rost
- Konstant glidningskapacitet
- Högt motstånd mot aggressiva syror, som propansyra (en karboxylsyra)
F441R-balpressens pickup har en kamkurva och erbjuder en bättre lösning för pressning av våta grödor. Fördelar för en pickup med kamkurva kontra en utan kamkurva:
- Kortare avstånd mellan pickuppinnar och rotor, vilket begränsar dödgången.
- Förhindrar klumpar, så att ingen gröda kan bilda materialansamling i pickuptrumman.
Högkapacitetsrotor (HC) för ökad produktivitet och hållbarhet
Maxicut™ HC 25 Premium har en enkel axel för rotor och samlingsskruvar
Högkapacitetsrotor begränsar materialansamling
För att maximera produktiviteten i de segaste strängarna är F441R-pressen utrustad med en HC Premium-rotor. Exklusiva 48 cm långa samlingsskruvar ligger i linje med rotorn, och begränsar det fria avståndet mellan pickuppinnarna och rotorn. Det minskar risken för materialansamlling och väsentligt ökar materialflödet. Den enkla HC Premium-rotorn har färre rörliga delar, vilket bidrar till hög driftsäkerhet. Belastningen på rotorn fördelas längs hela rotorn, och förhindrar överbelastning av lagren.
Alla rotorerna har dessutom pickuppinnar av Hardox® stål, vilket drastiskt förbättrar slittåligheten, speciellt i steniga fält.(Hardox stålpinnar ger 80 procent eller högre motstånd i förhållande till vanligt S700-stål).
F441R-pickupen finns endast tillgänglig med snittverk så korta som 40 eller 80 mm.
|
MaxiCut HC 13 Premium | MaxiCut HC 25 Premium |
Antal knivar |
0, 13 |
0, 12, 13, 25 |
Avstånd mellan knivarna(full snittlängd) |
80 mm |
40 mm eller |
Bästa användning (gröda) |
Ensilage, hö, halm |
Ensilage, hö, halm |
Hög snittkvalitet ger bättre foder
Avancerat material för ett konstant snitt och lång hållbarhet
Individuell knivsäkerhet ger kvalitetsfoder
F441R fixkammarpressen är mycket effektiv vid pressning av stora volymer ensilage. Maxicut HC 13 Premium och Maxicut HC 25 Premium har knivar av exklusiv hög kvalitet, vilket ger flera fördelar:
- BulUpp till 75 procent flexibilitet jämfört med tidigare genenerationer knivar för att minska risken för knivbrott.
- Högre hårdhet för att förbättra snittkvaliteten och knivens livslängd.
En uppsättning blindknivar levereras som standard med alla maskiner med snittverk. När MaxiCut HC Premium-pickupen används utan knivar kan knivhålen sättas igen av damm och växtrester. Det gör att knivarna inte kan fällas ut igen och snittverket måste rensas manuellt för att frigöra knivarna.
Blindknivarna ersätter snittverksknivarna vid pressning utan snittning. Knivhålen i det nedfällbara knivbordet fylls ut och gör att knivarna snabbt och enkelt kan fällas ut igen vid behov. Blindknivarna förvaras och säkras i ett bekvämt fäste på pressens högra sida.
Nedfällbart knivbord kan avlägsna de värsta stoppen
Det nedfällbara knivbordet täcker hela rotorbredden
Parallellogram förhindrar avsmalnande
Oboerende av förarens erfarenhet så kan materialansamling fortfarande inträffa, särskilt i stora ensilagesträngar. F441R är standardutrustade med nedfällbart knivbord. Det nedfällbara knivbordet F441R erbjuder exklusiva fördelar som:
- Fullbreddsutförande – genom att täcka hela pickupbredden, kan man även avlägsna pluggar under samlingsskruvarna.
- – Parallellogram – inga bakre eller främre gångjärn betyder inget avsmalnande. Vid aktivering erbjuder F441R-balpressen med nedfällbart knivbord ett konstant 40 mm fritt avstånd i inmatningskanalen. Det räcker för att luckra upp grödan och förhindra spill.
Knivbordet kan hanteras direkt från hytten, oberoende av typ av snittverk eller monitor.
Hardox är ett SSAB Technology AB varumärke.
Välj antalet knivar direkt från hytten och spara tid
Knivarnas aktiveras från BaleTrak™-monitorn
Val av knivar från hytten för Maxicut HC 25 Premium
F441R kan användas i varierande grödor, där knivarna kan fällas in och ut, eller monteras av. Oberoende av rotortyp eller monitor så kan detta utföras direkt från hytten.
Med Maxicut HC 25 Premium snittverk kan grödan snittas i så korta bitar som 40 mm, men endast hälften av knivarna är utfällda. Systemet föreslår två olika knivsatser för samma klippbredd, för att knivarna ska hålla skärpan längre. Skarpa knivar minskar bränsleförbrukningen med upp till tio procent, jämfört med användningen av slöa knivar.
Extra kraftig balkammare (HD) erbjuder täta balar, hållbarhet och mångsidighet
Rullar tillverkade för lång livslängd
Rulle med 12 ribbor
Lagren skyddas av ”chicane” och läpptätning av plast
F441R-rullarna är av högsta kvalitet och består därför inte av två hopsvetsade halvor. John Deere använder endast rör med 12 ribbor som ger ett bättre grepp om grödan. Jämfört med rullar med 10 ribbor erbjuder lösningen med 12 ribbor upp till 20 procent fler kontaktpunkter med balen, vilket ger konstant balrotation även i väldigt torra förhållanden.
Tillverkningsprocessen säkerställer en exakt cylindrisk form, som förhindrar vibration.
Fullt smörjbara lager som är enkla att byta
Alla rullarna har större lager med en 50 mm diameter och en 90 mm bredd, eller 55 mm diameter med en 100 mm bredd. På maskinens vänstra sida har belastningskapaciteten ökats med 20 procent och på den högra sidan med 35 procent. Alla lagren kan smörjas. Dessutom utestänger en läpptätning av plast integrerad i ”chicane”-skyddet föroreningar, ensilagesaft och fukt från lagren.
För att förbättra maskinens hållbarhet har rullagren 20 procent ökad belastningskapacitet på maskinens vänstra sida och 35 procent på den högra sidan, jämfört med tidigare balpressar.
Olika rullar hanterar olika belastningar
De blå och röda rullarna är extra kraftiga
Kvaliteten på stålrullarna har uppgraderats och hållfastheten ökats med 20 procent. Rullarnas placering beror på den belastning och stress som de förväntas hantera:
- Rullarna nr. 14 och 17 (blå) överför belastningen från huvuddrivkedjan till sekundärdrivkedjan (främre delen av balkammaren och bakluckan), och rullarna nr. 10 och 11 (röda) bär upp största delen av balvikten. På grund av stressfaktorn har de en godstjocklek på 4 mm i stället för 3,2 mm, för att hantera ett tryck på upp till 7,5 ton. De kombineras med specifika axlar för att uppnå önskad hållbarhet.
18:e rulle
18:e rulle
För att förbättra kapaciteten för många olika och mycket torra grödor är balpressen utrustad med en 18:e rulle som ytterligare ökar balkammarens mångsidighet. Den förbättrade kraftöverföringen mellan balkammaren och balen ökar maskinens totala effektivitet och minskar bränsleförbrukningen med cirka sju procent.
En skyddsplatta för tillsatser förbättrar lindningseffektiviteten i extrema förhålladen
Skyddsplatta för tillsatser (rödmarkerad) under nätsystemets gummirulle
Som tillval kan en skyddsplatta för tillsatser adderas till nätlindningssystemet. Genom att stoppa växtskydd mot nätsystemets gummirulle skyddar skyddsplattan nätlindningsprocessen.
Skyddsplattan är särskilt effektiv vid balpressning av mycket fuktiga grödor eller när växtskydd används (vilket ökar grödans fastklibbning).
Dämpningscylindrar för bakluckan
Dämpningscylindrar för bakluckan
Bakluckan öppnas och stängs med hjälp av dämpade hydraulcylindrar med ett förlopp runt sex sekunder (beror på traktorns hydraulkapacitet) och minimerar stötar vid slutet av rörelsen på grund av bakluckans tröghet. Uppnår hög maskinproduktivitet och minskar samtidigt påfrestningar på maskinramen.
Oberoende justering av balstorlek och baltäthet och maximerad balvikt
Den gröna kolumnen indikerar inställd baldiameter – den svarta kolumnen visar faktisk baldiameter
Baltätheten kan justeras från ISOBUS-monitorer via en proportionell täthetsventil
Föraren kan maximera balvikten och minimera de totala produktionskostnaderna beroende på transport- och förvaringsbehov. Baldiametern kan enkelt justeras från 1,25 m till 1,35 m via monitorn. Inställningarna (sju steg) tillåter ett exakt och snabbt val. Baldiametern kontrolleras av kontaktlösa sensorer, för lång hållbarhet och felfri övervakning.
Baltäthet och balstorlek är inte direkt länkade på balpressarna F441R och C441R. Beroende på typ av gröda som ska pressas, kan föraren välja en liten diameter med hög baltäthet, en 1,3 m baldiameter med hög baltäthet, eller en stor baldiameter med låg baltäthet. En tryckmätare framtill på pressen, eller på monitorn, som visar baltätheten är ansluten till en speciell baltäthetskabelhärva. Baltältheten justeras enkelt från monitorn på en ISOBUS-balpress, eller med ett vred direkt på densitetsventilen framtill på balpressen. Inga verktyg behövs.
Baltäthetskabelhärvan är en sluten och isolerad krets, varför det inte finns något behov för kontinuerligt oljeflöde som kräver extra effekt.
Täthetssatsen är standard för F441R-balpressen. Denna hydrauliska anordning håller ett högt hydraultryck i fästet under hela pressförloppet, även för traktorer med försämrad hydraulkapacitet.
Med denna anordning är bakluckan helt stängd från det att balen börjar pressas till dess att lindningen är avslutad. Det ökar baltätheten och balvikten. Den ökade baltätheten är särskilt synbar på små balar med 1,25 m diameter.
Det eliminerar även luftfickor, vilket ökar fodrets kvalite.
Förenkla förarupplevelsen med automatiserad pressning
Automatisk baklucka förbättrar förarkomforten
Enkel aktivering av automatisk baklucka
För att underlätta pressningen finns tillval av en automatisk baklucka på ISOBUS F441R-balpressar (ej tillgängligt med BaleTrak™ Plus-monitorer).
Med en automatisk baklucka kan föraren undvika manuell hantering av bakluckan. Så snart lindningen är slutförd öppnas bakluckan automatiskt. Efter avlastningen (som styrs av en sensor på balrampen) stängs bakluckan automatiskt och föraren får omedelbart ett meddelande att starta nästa bal. Den automatiska bakluckan besparar föraren upp till 1 000 manuella åtgärder (60 balar i timmen, två manuella åtgärder per bal, 8 arbetstimmar per dag), och ökar körkomforten avsevärt.
Vid arbete i sidolut kan den automatiska bakluckan enkelt inaktiveras för ett fåtal balar genom att växla till pausläge. Oavsett vilka förhållanden som råder kan föraren snabbt återta kontrollen med traktorns hydrauluttag utan att koppla bort monitorn. Föraren kan sedan fortsätta pressningen utan att behöva reglera bakluckan från monitorn.
Inga särskilda eller extra traktorfunktioner, såsom lastkänningssystem eller direkt tryckuttag, krävs för automatisk baklucka. Eftersom systemet endast använder kontinuerligt oljeflöde (mycket begränsad effektförbrukning om hydrauluttaget är korrekt justerat) kan den automatiska bakluckan köras med traktorer av tidigare utförande eller ingångsmodeller.
Den automatiska bakluckan påverkar inte traktorns rörelse och stannar inte traktorn när balkammaren fylls. Det krävs en balramp (tillval) för korrekt avlastning av balen.
Traktor/redskapsautomatik förenklar pressningen
En enkel manöver; systemet tar hand om resten
Alla inställningar för traktor/balpressautomatik kan enkelt justeras efter förarens önskemål
Alla ISOBUS F441R-balpressar är standardutrustade med traktor/balpressautomatik (ej tillgängligt med BaleTrak Plus-monitor). Det behövs ingen extra speciell aktivering för balpressen. Traktor/balpressautomatik gör arbetet enklare än någonsin genom att automatisera de flesta funktionerna. Systemet erbjuder följande fördelar:
- Hög pressningskomfort med en enda manöver i stället för fyra resulterar i 2 000 färre manuella åtgärder per dag.
- Felfri pressning – även efter 10 arbetstimmar glömmer automatiken ingenting, en verklig fördel för mindre erfarna förare.
- Konstant balkvalitet – konstant diameter bal efter bal.
- Konstant produktivitet – ingen reducerad effektivitet på grund av förartrötthet.
Vid användning med en John Deere ISOBUS-traktor, elektriskt manövrerade hydrauluttag (E-SCV) och IVT™, kan systemet:
- Stanna traktorn vid uppnådd balstorlek
- Öppna bakluckan
- Stänga bakluckan efter avlastningen
Den enda åtgärden som återstår är att ställa fram-backreglaget i framåtläge och styra.
Om John Deere-traktorn inte är utrustad med IVT™ (t.ex. med PowrQuad™-växellåda eller DirectDrive), men har elektriskt manövrerade hydrauluttag (E-SCV) och ISOBUS, kan öppning och stängning ske per automatik.
En enda beröring på hydrauluttag, bromsar eller reversering kopplar ur automatiken. På samma sätt kan bakluckan öppnas/stängas tillfälligt vid avlastning under kuperade förhållanden. Traktor/balpressautomatik kräver inga extra hydrauluttag eller LS-uttag/lastkänning.
Traktor/balpressautomatik kräver en balramp (tillval) för en korrekt avlastning. Traktor/balpressautomatiken kan anpassas fullt efter förarens arbetssätt. Hastighetsökning/-minskning kan enkelt justeras i monitorn.
Även om ingen aktivering av pressen krävs, kan det bli nödvändigt med en traktoraktivering, beroende på på John Deere traktorns specifikationsnivå.
Förenklat underhåll ökar körtiden
Sidopaneler i ett stycke ger fullständig åtkomst till komponenterna
Uppfällbar sidopanel
Uppfällbar öppning för enkel åtkomst
F441R har en sidopanel i ett stycke med en uppfällbar öppning som ger full åtkomst till komponenterna på balpressens sida. Inga ytterligare skydd behöver monteras av för underhåll av pressen.
Sidopanelerna på F441R har dubbla plastskikt för att säkerställa hållfasthet och längre livslängd. Gascylindrarna underlättar rörelse av panelen och låser den i övre läge på ett säkert sätt. Ett integrerat handtag underlättar för föraren att öppna och stänga den. Inre skiktet (svart) är speciellt utvecklat för att begränsa materialansamling.
Automatisk kedjesmörjning ökar komponenternas hållbarhet
Tank på 4 liter
Oberoende smörjning av alla kedjor
Automatisk kedjesmörjning är standard och ökar F441R-fixkammarpressens livslängd.
En fyralitersbehållare ger lång, oavbruten smörjning. Pumpen säkerställer en jämn smörjning av alla kedjor så snart kraftuttaget kopplas in. Oljeflödet justeras individuellt och exakt. Den volymetriska pumpen smörjer garanterat varje kedja ordentligt, oavsett om den är placerad några centimeter från pumpen eller längre bort.
Systemet är utvecklat för användning med John Deere Bio Multiluber-olja, som kan beställas via kanalen Reservdelar.
De flesta smörjnipplarna är samlade i smörjcentralen
Flera smörjnipplar på en plats
Smörjcentralen är standardutrustning för F441R. Fyra smörjcentraler innehåller de flesta smörjpunkterna och får automatiskt fett till lagren. Den dagliga underhållstiden förknippad med maskinstillestånd har minskats betydligt, och samtidigt ökat förarkomforten.
Automatiskt smörjsystem med patroner är en ekonomisk och bekväm lösning
Standardsmörjpatron i stålrör
Stålrör i smörjsystemet
F441R kan beställas med en automatisk fettpump (tillval) med patron som inte kräver något dagligt undehåll. Pumpen styrs hydrauliskt och skickar en justerbar mängd fett till smörjcentralerna varje gång bakluckan öppnas och stängs.
Systemet fylls enkelt med en standardfettpatron (400 g) i ett stålrör. Ett innovativt system som erbjuder en ren och effektiv lösning och upp till en veckas automatisk smörjning.
När patronen är tom, varnas föraren av en mekanisk visuell indikator på balpressens frontpanel att patronen måste bytas ut.
OBS! Smörjsystemet är kompatibelt med alla slags monitorer och kräver inte ISOBUS-standard.
Verktygslåda förenklar underhåll
Bekväm placering av verktygslåda
En verktygslåda finns som tillval för F441R-balpressar. Här finns plats för ofta använda verktyg som en fettpump, skiftnycklar eller skruvmejslar. Verktygslådan är bekvämt placerad framtill på balpressen.
Vision-paketet förbättrar förarens pressningsupplevelse
LED-lampor
Högdefinitionskamera
GreenStar™ 3/Gen 4-monitor med videoförberedelse
Lättare och bekvämare för förare att hålla ett öga på pressningsprocessen med en uppdaterad videokamera på F441R-balpressar utrustade med Vision-paketet.
Den fabriksinstallerade kameran erbjuder:
- Högre definition med 77 procent fler pixlar
- Bredare sikt på 120 grader istället för 90 grader
- Sikt kvällstid tack vare infraröda LED
- Bättre synlighet i mycket ljusa eller kontrasterade miljöer
- Integrerat värmesystem för att förhindra att dagg bildas på linsen och döljer skärmen
- Lång kabelhärva på 10 m för enkel användning
Kameran är fokuserad på baltömningsprocessen på F441R.
Dedikerad monitor med en enda kameravy
Dedikerad monitor med fyra kameravyer
Om du inte använder en John Deere-traktor med 4240-universalmonitor eller GreenStar 3/Gen 4 integrerat CommandCenter™-system finns en dedikerad monitor tillgänglig.
- Klar bild med 17,8 cm 16/9 HD-färgmonitor
- Kompatibel med upp till fyra kameror med delad monitor- eller växlingsmonitorsfunktion
- Justerbar ljusstyrka och kontrast ger optimal visning
- Monitorn mot reflektion minskar bländningen
ISOBUS automatiska smörjsystem med behållare erbjuder avancerad inställning och oavbruten smörjning
Kapacitet: 1 200 g fett
Alla inställningar sker från monitorn
För extrem pressning kan F441R utrustas med ett avancerat automatiskt smörjsystem. Lösningen med fettpatron tar automatiskt hand om alla smörjnipplar som kräver daglig smörjning. Ett tillval som innebär många fördelar:
- Långvarig smörjning utan avbrott, med 1 200 g fettbehållare (tre standardpatroner). Påfyllning av fett behövs endast mellan en gång i veckan till en gång i månaden.
- Påfyllning görs via standardsmörjnippeln.
- Påfyllning sker via en avancerad högkapacitetsplugg, vilket minimerar maskinstillestånd (snabb påfyllningspump finns som en eftermonteringssats).
- Tiden för smörjning, eller icke smörjning, justeras från monitorn.
- Smörjningen kan aktiveras från monitorn.
- Smörjning och förlopp visas på monitorn.
Detta system använder en elektrisk pump och en ISOBUS-monitor. Detta alternativ är inte tillgängligt med BaleTrak™ Plus-monitorn eller Redskapsmonitor 1100.
Stort monitorutbud för olika behov
4240-universalmonitorn ger bättre förarkomfort
4240-universalmonitor med körsidan för F441R
Specialkabelhärva mellan balpressens ISOBUS-uttag till monitorn
Anslutning av GreenStar™ 4240 med hyttkabelhärva (följer med)
Anslutning av GreenStar™ 4240 med kabelhärva för hörnstolpe (följer med)
F441R kan utrustas med olika monitorer. Den mest avancerade är 4240-universalmonitorn. Den här monitorn har en 21,5 cm stor färgskärm. Pekskärmen ger ett intuitivt och användarvänliga gränssnitt som gör det enkelt för föraren att justera och styra:
- Baldiameter, inställning och status
- Baltäthet, inställning och status
- Bakluckans och balens läge
- Garn/nät, inställningar, status
- Nedfällbart knivbord, status
- Knivar, in-/utfällning, status
- Automatisk bakläm, styrning
- Traktor/pressautomatik, styrning
- Backkamera, styrning (specialkabelhärva måste läggas till)
- Fettparametrar och status när automatisk smörjning med behållare har valts
- Balräknare (99 justerbara inställningar plus 1 total)
- Video (kräver en PFP17673 monitorkabelhärva för brandvägg vid anslutning till en John Deere hyttstolpe och i kombination med tillval av Vision-paketet)
- Elkabelhärva och sensorstatus
4240-universalmonitorn erbjuder även utökade funktioner för guidning, spruthantering, gårdshantering och FarmSight™-tillämpningar.
4240-universalmonitorn (tillval) kan användas med ISOBUS- och icke ISOBUS-traktorer och levereras med följande komponenter:
- 4240-universalmonitor
- Anslutning, balpress till traktorns bakre ISOBUS-uttag
- Kabelhärva, balpressens ISOBUS-uttag till monitorn (kräver 12 V COBO®-uttag)
- Kabelhärva, traktorns hörnstolpe till monitor
OBS! Monitorfäste ingår inte och måste beställas separat.
Ingen monitor erbjuder en lösning för moderna ISOBUS-traktorer
Anslut och börja pressa
Anslutning från balpressen till den inbyggda monitorn i traktorhytten
Om det redan finns en ISOBUS-monitor integrerad i traktorn, behöver du inte köpa en ny monitor. F441R-balpressen med ISOBUS-utförande kan beställas utan monitor. I detta fall levereras balpressen med en ISOBUS-plugg som måste anslutas till traktorns bakre ISOBUS-plugg.
Redskapsmonitor 1100 är en attraktiv prisvärdig lösning
Redskapsmonitor 1100
Alla parametrar är klart synliga
Anslutning av Redskapsmonitor 1100 med hyttkabelhärva (följer med)
För F441R-balpressen är Redskapsmonitor 1100 med en 11 cm högupplöst färgskärm tillval. Information och ikoner som visas har optimerats för att bli enklare att läsa.
Redskapsmonitor 1100 har följande funktioner:
- Baldiameter, inställning och status
- Baltäthet, inställning och status
- Bakluckans och balens läge
- Nät, inställning och status
- Nedfällbart knivbord, status
- Knivar, styrning och status
- Automatisk baklucka, styrning (när detta alternativ är valt)
- Fettparametrar och status när automatisk smörjning har valts (balräknare 99 justerbara inställningar plus 1 total)
- Felmeddelande med full text
- Elkabelhärva och sensorstatus
Redskapsmonitor 1100 är en ISOBUS-monitor och kombineras med F441R-balpressen med ISOBUS-utförande.
Redskapsmonitor 1100 tillåter inte att föraren kör balpressen med traktor/balpressautomatik.
Monitorn är inte kompatibel med andra tillämpningar som t.ex. guidning. Monitorfäste ingår inte och måste beställas separat.
BaleTrak™ Plus-monitorn är en användarvänlig lösning
BaleTrak Plus-monitor
BaleTrak Plus-monitorn är standardutrustning med F441R (förutom i kombination med Maxicut HC 25 Premium). Denna robusta monitor erbjuder:
- Baldiameter, inställning och status
- Bakluckans läge, status
- Nät, inställning och status
- Nedfällbart knivbord, styrning
- Knivar, styrning
- Balräknare (nollställning av fem inställningar plus 1 total)
Alla information visas på en stor svart och vit LCD-skärm.
BaleTrak Plus-monitorn kan inte kombineras med F441R-balpressen med ISOBUS-utförande. Monitorfäste ingår inte och måste beställas separat.
BaleTrak Plus-monitor kan inte erbjudas med Maxicut HC 25 Premium-snittverk. Den är inte kompatibel med tillvalet automatisk bakläm och kan inte köras med traktor/balpressautomatik.
Monitorfäste för John Deere 5XXX-, 6XXX- och 7XXX-traktorer
Monitorfäste för John Deere 5XXX-, 6XXX- och 7XXX-traktorer
Monitorerna, oavsett typ, levereras inte med fäste.
Ett fäste för montering av monitorn på hörnstolpen eller hyttsidan finns tillgängligt för traktorserierna John Deere 5XXX, 6XXX och 7XXX.
Detta monitorfäste kan även levereras för eftermontering.
Monitorfäste för John Deere SG2-hytt och andra märken
Universalmonitorfäste (förutom John Deere traktorer i 5XXX-/6XXX-/7XXX-serien)
Monitorerna levereras inte med fäste.
Ett fäste för montering av monitorn i hytten finns tillgängligt för följande traktorer:
- John Deere med SG2-hytt (tillverkad före 1992)
- Alla övriga märken, inklusive specifika modifieringar
Detta monitorfäste kan även levereras för eftermontering.
12 V batterikabelhärva till monitorn
Batterikabelhärva
För traktorer utan 12 V trepolig COBO-anslutning finns en universalkabelhärva tillgänglig som tillbehör. Kabelhärvan är ansluten till traktorbatteriet och levererar 12 V till monitorn via en standardiserad plugg.
Batterikabelhärvan finns endast tillgänglig som sats för eftermontering på flera traktorer.
COBO är ett C.O.B.O. S.P.A. Joint Stock Company Italy varumärke.
Begränsad jordpackning med breda däck
Stort utbud däck för att möta förares behov
Utbud av däck för F441R
Agronomi, väderlek och vägunderlag är huvudfaktorer som påverkar däckvalet. För att möta olika behov, erbjuder F441R ett antal olika däckstorlekar, från smala 457 mm däck till stora 600/50/22,5-däck. Det underlättar körning på fältet och på ojämnt vägunderlag och gör mindre skador på gräsbevuxna områden.
600/50R-22,5 lämpar sig för våta förhållanden
600/50R-22,5-däckmönster
F441R kan levereras som tillval med extra breda 600/50R22.5-radiella däck som erbjuder:
- 600 mm breda däck för att möjliggöra arbete under mycket våta förhållanden
- Stor 1,17 m diameter som begränsar dragkraften
- Radialdäck ökar vägtransportkomforten samtidigt som slitaget begränsas
- Högt greppeffektivitetsmönster för bättre arbete i kuperade förhållanden
Balpressens totala bredd med 600/50R22,5-däck är 2,77 m.
520/55-R22,5-lågtrycksdäck begränsar jordpackning
Specialmönstrade 520/55-R22,5-däck
Förutom extra breda däck för F441R, erbjuder John Deere Hi-Spec-däck som tillval. 520/55R22.5-däcken har flera fördelar:
- Stora 1,14 m diameter däck ger minskat grepp och lägre bränsleförbrukning
- 52 cm breda däck begränsar jordskador
- Radialdäck, i kombination med lågt lufttryck, bidrar till mindre jordpackning.
- Radialdäck ökar efffektivitet och hållbarhet vid vägtransporter.
- Ett speciellt däckmönster ökar greppet vid pressning under kuperade förhållanden.
Balpressens totala bredd med 520/55-R22,5-däck är 2,60 m.
500/55-20 erbjuder en universal lösning
Mönster på 500/55-20
500/55-20-däck är en universallösning:
- 51,5 cm bredd begränsar jordskador
- 106 cm diameter ger bättre grepp
- Däckets höga sidoväggar erbjuder bra flytläge
Pressens totala bredd med 500/55-20-däck är 2,60 m.
16/70-20-däck med fiskbensmönster uppfyller specifika behov
16/70-20 med fiskbensmönsterprofil
16/70-20-däcken med fiskbensmönster har utvecklats för speciella tillämpningar som våta risfält eller mycket sladdriga förhållanden. Fiskbensmönstret garanterar en perfekt däckrotation, även i mycket leriga eller våta förhållanden och begränsar lateral maskinslirning vid arbete i berg.
16/70-20-däcken med fiskbensmönster har en stor diameter på 110 cm och ger en mycket smal maskin (2,37 m total bredd).
15/70-18-däck
15/70-18-däck
15/70-18-däck erbjuds som standard på F441R-fixkammarpressar. Däcken har stor diameter på 1,0 m och 39 cm breda. Balpressens totala bredd med 15/70-18-däck är 2,38 m.
Specifikationer
Viktiga specifikationer
| Baltäthet, kontroll | från balpressen (BaleTrak Plus-monitor) eller från monitorn (ISOBUS) | |||
|---|---|---|---|---|
| Balstorleksindikering | ||||
| Standard pickup - Pinnaxlar | 5 rader fjäderpinnar |
Bal
| Storlek | Diameter 1,25 till 1,35 m 4.1 till 4.43 ft Bredd 1,21 m 3,97 ft |
|---|
Balpress
| Basvikt | ||||
|---|---|---|---|---|
| Längd | Stängd baklucka 3,90 till 4,80 m 12,8 till 15,7 ft 3,90 till 4,80 m 12,8 till 15,7 ft |
|||
| Bredd | ||||
| Höjd |
Balformning
| Balkammare | 18 rullar med ribbor med fyra extra kraftiga | |||
|---|---|---|---|---|
| Baltäthet, kontroll | från balpressen (BaleTrak Plus-monitor) eller från monitorn (ISOBUS) | |||
| Balstorleksindikering |
Standard pickup
| Typ | ||||
|---|---|---|---|---|
| Bredd | 2,0 m 6,56 ft |
|||
| Drivning | ||||
| Pinnaxlar | 5 rader fjäderpinnar | |||
| Stödhjul | Standard – fasta stödhjul eller pivotupphängda stödhjul | |||
| Avstrykare | Rostfritt stål | |||
| Strängkomprimering | Roterande strängtillhållare |
Rotor utan snittverk
| Rotor | Ej tillgänglig | |||
|---|---|---|---|---|
| Rensningssystem |
Mega-pickup, extra bred
| Typ | ||||
|---|---|---|---|---|
| Bredd | 2,2 m 7,22 ft |
|||
| Drivning | ||||
| Pinnaxlar | 5 rader fjäderpinnar | |||
| Stödhjul | Standard – fasta stödhjul eller pivotupphängda stödhjul | |||
| Avstrykare | Rostfritt stål | |||
| Strängkomprimering | Roterande strängtillhållare |
Standard snittverk
| Rotor | Hög kapacitet (HC) med rakt koncept – MaxiCut HC 13 Premium | |||
|---|---|---|---|---|
| Knivar | 13 – hanteras från balpressen – individuell fjäderbelastning | |||
| Knivavstånd | Fr.o.m. 80 mm 3,15 in. |
|||
| Rensningssystem | Brett nedfällbart knivbord med parallell kinematik som manövreras från monitorn |
Finsnittverk
| Rotor | Hög kapacitet (HC) med rakt koncept – MaxiCut HC 25 Premium | |||
|---|---|---|---|---|
| Knivar | 25 – hanteras från balpressen (12/13/25) – individuell fjäderbelastning | |||
| Knivavstånd | Fr.o.m. 40 mm 1,57 in. |
|||
| Rensningssystem | Brett nedfällbart knivbord med parallell kinematik som manövreras från monitorn |
Garnlindning
| Reglage | ||||
|---|---|---|---|---|
| Typ | Standard 2 nätrullar Nätlindning |
|||
| Garnarmar | ||||
| Garnnystan, kapacitet |
Monitor
| Monitorfäste för traktor | ||||
|---|---|---|---|---|
| Stängd baklucka | ||||
| Balformning | ||||
| Balstorlek | ||||
| Nästan full balstorlek | ||||
| Full bal | ||||
| Automatisk lindning | ||||
| Överdimensionerad bal |
Däckstorlek
| Standard | ||||
|---|---|---|---|---|
| Tillval | 15/70-18 16/70-20 fiskbensmönster 500/55-20 520/55R22.5 600/50R22,5 |
Drivlina
| Kraftöverföring, skydd | Överbelastningskoppling | |||
|---|---|---|---|---|
| Kraftuttagsvarvtal | 540 rpm (endast MaxiCut HC 13) eller 1 000 rpm (MaxiCut HC 13 eller MaxiCut HC25) |
Tilläggsinformation
| Underhåll/kedjor | Automatisk system för smörjning av kedjor som standard | |||
|---|---|---|---|---|
| Datum inhämtad | 7 juli 2021 |
