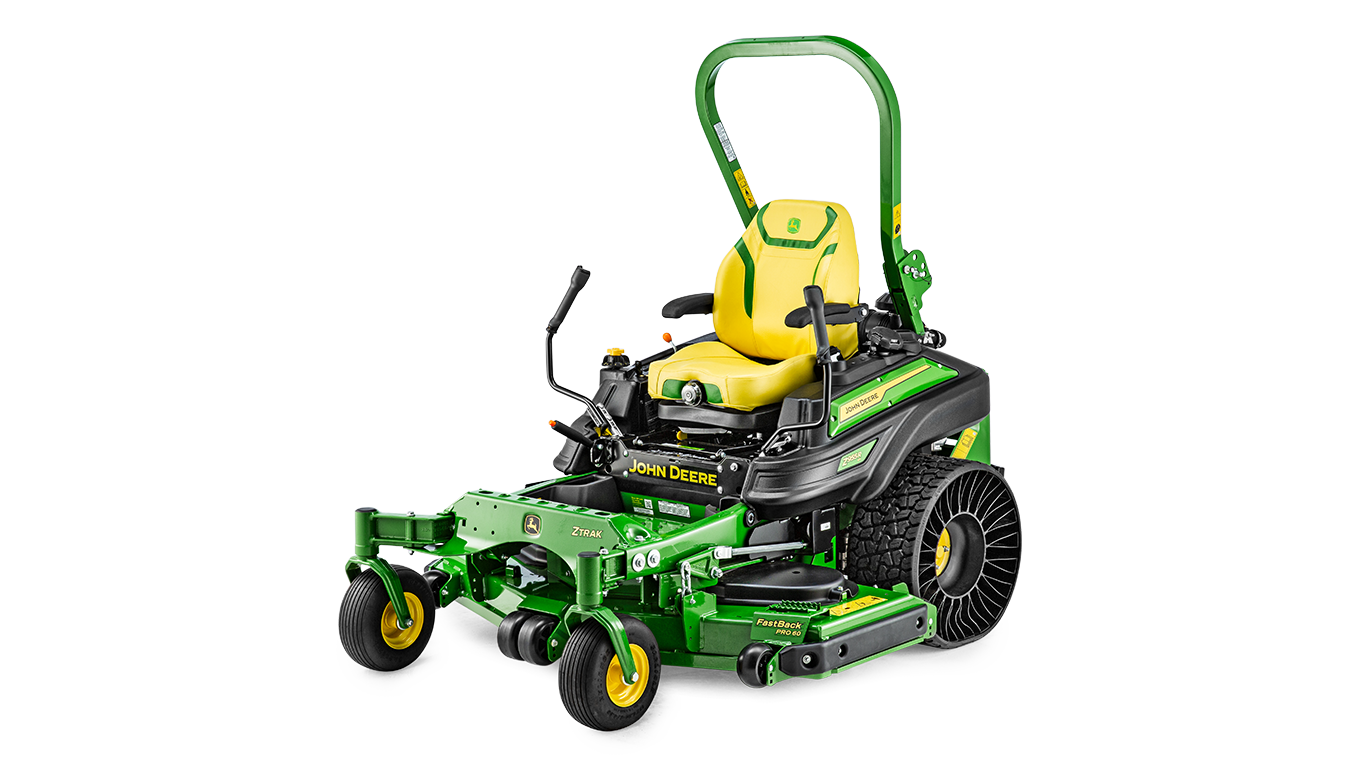

Z994R | Klippare med noll vändradie | Professionell gräsklippning

Kraftfull 18,4 kW (24,7 hk) dieselmotor ger överlägsen prestanda och effektivitet

3-cylindrig dieselmotor

Åtkomst till motorns servicepunkter

Z994R drivs av en 3-cylindrig vätskekyld dieselmotor med en bruttoeffekt på 18,4 kW (24,7 hk) vid 3 200 rpm i enlighet med SAE J1995, som uppfyller miljösteg V i förordning (EU) 2016/1628:

Det stora dieselmotorblocket på 1 267 cm3 (77,3-cu in) har ett högt vridmoment och låga utsläpp för effektivt arbete även under krävande förhållanden
Låga vibrationer och bullernivåer
Isolerad med gummifästen för mjukare körning
Överlägsen bränsleekonomi
Hög reserv med vridmoment för massor av kraft och prestanda

Till motorns nyckelegenskaper hör:

Ekonomisk konstruktion med cylindrarna gjutna i blocket ger god kylning och lång livslängd.
Vätskekylningen ger jämnare drifttemperatur än luftkylning.
Utrustad med bränslefilter med utbytbart filterelement.
Indirekt bränsleinsprutning som använder en förkammare för att ge motorn en mjuk och tyst gång.
Trycksmörjning med fullflödesfilter ökar motorns livslängd.
- Motorslitaget reduceras genom garanterat korrekt smörjning, även vid användning i lutning och ojämn terräng.
- Oljefilter hjälper till att hålla oljan ren för längre livslängd på motorn.
Kolvar av aluminium med stålinlägg har låg vikt, minskar belastningen på vevstakslagren och har goda värmeöverföringsegenskaper.
- Konstruktionen medger snävare toleranser och neutraliserar kolvens utvidgning, vilket minskar genomblåsning och buller orsakat av kolvslammer.
- De övre kolvringarna sitter högre på kolven och tillsammans med en tunnare topplockspackning minskas därmed volymen oförbrända gaser avsevärt medan förbränningens effektivitet ökar.
Kamaxeltransmissionen och insprutningspumpens drev har snedskurna kuggar för att sänka motorljudet.
- Dreven i kamaxeltransmissionen har en roll-off-profil, vilket resulterar i nästan total avsaknad av skrammel, buller och spel.
Glödstift ger snabba starter vid temperaturer ner till −18 C
Nyckelstart och -avstängning eliminerar behovet av extra stoppknapp; en solenoidventil stänger omedelbart av bränsletillförseln när startnyckeln vrids till av.

Luftrengörare med sekundärt säkerhetselement och indikatorlampa för igensatt luftfilter

Extra kraftig luftrengörare

Indikatorlampa för igensatt luftfilter

Dubbla element, torrluftfilter med säkerhetselement och indikatorlampa för igensatt luftfilter
- Design med dubbla element för extra motorskydd och enkel service
- Helt tätat för effektiv rengöring
- 90 till 95 procent av föroreningarna avskiljs innan de når pappersfiltret
Luftrengörare med en indikator för filtrets igensättning låter föraren veta när filtret måste servas

Kylare

Kylarhölje

Vred för kylarhölje

Ett tätat kylarutrymme motverkar skräp och växtrester. Kommer med ett hölje över kylaren och ett kylfläktsområde styr luftflödet.

Vred på båda sidorna om höljet håller det på plats.

Kylare visas med skräpskyddet borttaget

Kylare och elektrisk kylfläkt

En kylare av biltyp, kylvätskebehållare och en elektrisk kylfläkt tillhandahålls för att avlägsna värme från motorns kylmedel:

Kylfläkten styrs av en termostat så att den endast körs vid behov.
Genomskinligt expansionskärl för kylvätskan gör att föraren kan kontrollera kylvätskenivån utan att ta bort kylarlocket.

Skräpskydd för kylare

Närbild av kylarens skräpskydd

Ett skräpskydd med en korrugerad form för en stor yta som täcker kylarens luftintagssida och håller kylarens fenor rena.

Skräpskyddet kan vid behov lätt avlägsnas för rengöring eller för åtkomst till kylarens fenor.

Bränsletank

Bränsletank och vinklat tanklock

Påfyllningslock för diesel och bränslemätare

Z994R Diesel ZTrak™-gräsklipparen är utrustad med en enda bränsletank på 43,5 liter med tillräcklig kapacitet för att klippa en hel dag utan att behöva tanka:

En stor, vinklad påfyllningshals gör det lätt att fylla på
Kedja till bränslelocket för att fästa tanklocket under påfyllning
Bränslemätare som standardutrustning

OBS! Fyllnadsnivån är 25 mm (1 tum) under påfyllningshalsens nederkant.

Kylfenor och fläkt för växellåda

Kylfenor och fläkt för högervinklad växellåda

En högervinklad växellåda används för att omvandla kraften från dieselmotorns horisontala axel till den vertikala axeln och driva fordonets växellåda och gräsklipparens koppling för kraftuttag. Växellådan kyls ned med fenor på växellådans hölje och en fläkt.

Extra hållbarhet och klipprestanda från 7Iron™ PRO-klippare med sidoutkast av pressad stålplåt i ett stycke

137 cm 7Iron PRO-klippdäck

ZTrak™ Z955R- och Z994R-klippare är utrustade med ett 137 cm eller 152 cm 7Iron PRO-klippdäck med sidoutkast.

7Iron PRO-klippdäcket har demonstrerat kvalitet, prestanda och hållbarhet. Det resulterar alltid i en hög klippkvalitet.

Viktiga funktioner på 7Iron PRO-klippdäcket:

Klippdäcket är smitt i 4,6 mm pressad stålplåt för att minimera antalet svetsfogar, samt har en slät undersida med färre vinklar och hörn som kan orsaka materialansamling.
Däckskalet är smitt i ett stycke, vilket innebär betydligt färre svetsfogar som kan slitas eller gå sönder. Ett halkskyddat fotsteg gör det lättare att kliva av och på maskinen.
Spindelhus med knivar i gjutjärn ger extra driftsäkerhet och håller länge.
Det 14 cm djupa däckskalet ger utmärkt luftflöde med snabb och effektiv hantering av klippet.
Det bredare och högre utkastet ger en jämn spridning av klippet och ett utmärkt resultat under alla förhållanden.

Förstärkt, rektangulär framkant på klippdäcket

Antiskalperingshjul med dubbel infästning

Den rektangulära förstärkningen av främre kanten och de rundade hörnen på det smidda klippdäcket bidrar till att fördela påkänningar och reducera skaderisken om klipparen kommer i beröring med träd, stenar, kantstenar och andra fasta hinder.
Antiskalperingshjul fram och bak med dubbel infästning ger klippdäcket flytläge över även den tuffaste terrängen.
Tre kallsmidda 2,54 cm spindlar har värmebehandlats för att ge rätt styrka utan onödigt gods och är kullagrade för driftsäkerhet och prestanda; spindelhusen är tillverkade av ribbor i gjutet stål som ger både utmärkt styrka och värmeavledning.
Däckets trimkant är utrustad med en stötdämpare som ger hög hållfasthet för att skydda maskinen och egendomen
Framkanten är höjd över knivplanet för att ge jämn klippning även i högt gräs och är förstärkt med ett fyrkantigt stag för bättre hållbarhet. Den främre avskärmningsplåten har omformats för bättre styrning av både luftflödet och gräsklippningen.
Spindelns tre smörjnipplar är åtkomliga ovanifrån.
Knivarna överlappar varandra 40,6 mm för att minska oklippta ränder mellan knivarna.
Snabb justering av klipphöjd.
Mulchersats som tillval för Z955R- och Z994R-modellen med 137 cm klippdäck

Spindelhus med knivar i gjutjärn ger extra driftsäkerhet och håller länge

Knivspindel i gjutjärn

På alla klippdäck i proffsutförande finns det tre 25 mm (1 tum) kallsmidda spindlar som har värmebehandlats för att bli starka. Spindlarna är lagrade i precisionskullager, vilket ger utmärkta prestanda och pålitlighet.

Överlägsen slaghållfasthet tack vare segjärn.
Utformning med förstärkningar exakt där de behövs.
Segjärn är starkt och skyddar mot slag från kniven.
Smörjnipplarna är monterade överst för enkel åtkomst.
En övertrycksventil minimerar skada på tätningen, förhindrar överfyllnad av fett och att föroreningar tränger in i huset.
Risken för skador på klippdäckets kåpa minimeras tack vare huset som är 20,3 cm (8 tum) i diameter och sex monteringsbultar som fördelar belastningen.
Kan byggas om på ett tillförlitligt sätt tack vare användning av gjutjärn.

7Iron PRO-klippdäck

Klippdäck	Z955R EFI	Z994R
137 cm 7Iron PRO sidoutkast	x	x
152 cm 7Iron PRO sidoutkast	x	x

Fotsteg på klippdäck och däckstötfångare med kantfoder visat på 137 cm klippdäck

Fotstegen hjälper föraren att kliva på och av maskinen på säkert sätt.

Förbättrad produktivitet, säkerhet och trimförmåga med Fastback™ PRO-klippdäck med bakutkast

152 cm Klippdäck med bakutkast

För professionell grönyteskötsel och verksamheter som kräver bakutkast av gräsklipp etc., erbjuder John Deere FastBack PRO-klippdäck med noll vändradie för både bensin- och dieseldrivna maskiner. Fördelar med klippdäck med bakutkast:

Minskar risken för skador orsakade av objekt som slungas ut från klippdäcket.
Sparar tid, eftersom man kan klippa nära fasta objekt från båda sidor av klippdäcket.
Det ger en renare klippupplevelse, eftersom klipp etc. inte blåses upp på föraren.

Klippdäck med bakutkast är idealiska för:

Skolor
Parker
Lekplatser
Trafikerade områden (rondeller, vägslänter etc.)
Områden med högt gräs, där en bredare spridning av gräsklippet inte spelar någon roll (parkområden, vägslänter etc).

Kompatibilitet

ZTrak™ Z900-serien	152 cm Klippdäck med bakutkast	183 cm Klippdäck med bakutkast
Z955R EFI	X	---
Z994R	X	---
Z997R	X	X

Professionell klippdäckskonstruktion av hög kvalitet

Klippdäckets djupa form bidrar till hantering av stora materialmängder:

Unik konstruktion med avskärmningsplåt som minskar klumpbildning och strängar som ofta förknippas med klippdäck med bakutkast.
- Förbättrad effektivitet med avskärmningsplåtar som omger varje kniv så att materialet styrs bakåt.
- Avskärmningsplåtarnas lägre placering baktill gör att materialet snabbt lämnar klippdäcket.
- Materialets rörelse är styrd för att minimera risken att klippet kastas ut på oönskade områden.
Föraren upplever en renare körning, eftersom växtrester etc. riktas bakåt och nedåt.
- Materialet hålls lågt och riktas mot gräsmattan av det flexibla bakre skyddet.

Jämn klippning

Klippdäckets mellanrullar och höger hjul

Höger, bakre begränsningshjul

Klippdäcket är flytande upphängt mot maskinen för att ge en jämn klippning. Klippdäckshjulen och mellanrullarna bidrar till en jämnare klippning på ojämnt underlag och minskar risken för skalpering av gräsmattan:

Två breda, främre mittmonterade mellanrullar på klippdäcket förhindrar skalpering.
Begränsningshjul i alla fyra hörnen säkerställer att ingen skalpering sker längs med klippdäckets sidor.
Ytterligare effektivitet uppnås tack vare extra kraftiga hjul och rullar med dubbel infästning, vilket minskar skaderisken.
Rullar och hjul kan justeras i höjdled för att anpassas till markförhållandena.
- Den högre inställningen (se bilderna) används vid lägre klipphöjder, och under tuffa förhållanden vid alla klipphöjder för att förhindra att hjulen slår i marken.
- Den lägre inställningen används vid högre klipphöjder och för en jämnare klippning.
Klipphöjden kan ställas in från 2,5 till 14 cm i steg om 6 mm från förarplatsen.

Extra kraftiga komponenter för lång livslängd

Kraftigt, förstärkt klippdäck

Trimningsskydd på klippdäckets högra sida

Dessa klippdäck med bakutkast är utformade för tung kommersiell drift:

Överlägsen styrka och hållbarhet tack vare det 4,6 mm tjocka ståldäcket.
Upplev extra styrka och lång livslängd med en klippdäckskonstruktion som utformats, gjutits och förstärkts för extra slittålighet mot skador.
Klippdäcket ges extra styrka och skyddas framtill av ett 3,8 cm långt och 1,3 cm tjockt, fastsvetsat stålstag.
Klippdäckets båda sidor är utrustade med stötdämpare tillverkade av formpressad polyetenplast med ultrahög molekylvikt.
- Stötdämparna med hög hållfasthet ger högt slitageskydd mot maskin och egendom.
- Ett 1,3 cm tjockt stålstag ger extra styrka.

Kardanknut och växellåda i gjutjärn (Z997R)

Spindelhus i gjutjärn

Knivdrivningen har inbyggd hållbarhet:

Pålitlig drivning med en kardanknut på drivaxeln via fordonets växellåda till en extra kraftig rätvinklig gjutjärnsväxellåda (Z997R)
Driftsäker kilremsdrivning

Spindelhus i gjutjärn ger extra driftsäkerhet och lång livslängd:

Segjärnet ger överlägsen slaghållfasthet.
Utformning med förstärkningar exakt där de behövs.
Segjärn är starkt och skyddar mot slag från kniven.
En övertrycksventil minimerar skada på tätningen, förhindrar överfyllnad av fett och att föroreningar tränger in i huset.
Huset med en diameter på 20,3 cm och sex fästbultar fördelar belastning och stötar för att minimera skada på däckskalet.
Kan byggas om på ett tillförlitligt sätt tack vare användning av gjutjärn.

Enkel att underhålla

Spindelhus av gjutjärn

Minimalt servicebehov ger ökad körtid:

Bekväm smörjning av spindeln med smörjnipplar upptill på axlarna, och tillgängliga via hål på spindel-/remskydden.

Golvplåten tas av för åtkomst till centrumspindeln.

Det finns endast en drivrem att underhålla.

Extra bekvämt

Räfflat fotsteg

Ett svetsat, räfflat fotsteg i klippdäckets övre, vänstra hörn ger ett bättre fäste och extra trygghet när du kliver av och på förarplattformen.

Exceptionell förarkomfort börjar med ett högkvalitetssäte och en högkvalitetsfjädring

Fjädrat säte med högt ryggstöd

Förarkomfort var ett primärt fokus i utformningen av Z994R:

Stor, öppen förarplats och fotstöd med gott om benutrymme och plats för flera fotpositioner
Ett urval av sätes- och fjädringssalternativ som passar för föraren och arbetsförhållandena
Instrument, reglage och förvaringsområden som är lätta att se och använda
Överrullningsskydd (ROPS) med tre positioner och säkerhetsbälte för förarens säkerhet
Tjock stoppning som är bekväm även efter en hel arbetsdag
Indragbart säkerhetsbälte för bekvämlighet och enkel användning
Fjädrar för att isolera sätesbasen för ökad körkomfort

ComfortGlide sätesfjädring med framåt-/bakåtkontroll

Sätet kan höjas enkelt med fjäderbelastat lås

ComfortGlide framåt-/bakåtfjädring för överlägsen körkomfort över ojämna områden

Sätet kan röra sig 50,8 mm framåt/bakåt och absorberar stötar för bättre förarkomfort
Kan låsas enkelt av föraren om så önskas
En spak för tre funktioner

Skjut sätet framåt och bakåt 7,6 cm
Aktivering av ComforGlide-sätets framåt/bakåtfjädring
ComfortGlide sätesfjädring med framåt-/bakåtkontroll och lås

En låsmekanismen av fjädertyp håller fast sätet i arbetsläge för förarkomfort och säkerhet, men möjliggör snabb frigöring för att fälla upp sätet:

För skydd mot elementen
För tillgång till reservtanken för växellådsolja, batteri etc.

Fullt justerbart säte med 61 cm högt ryggstöd, armstöd och ComfortGlide med framåt-/bakåtfjädring

Fullt justerbart 61 cm säte med fjädring, armstöd och 61 cm högt ryggstöd

Justering av armstöd

Det helt justerbara 61 cm mekaniskt fjädrade sätet med högt ryggstöd och justerbara armstöd inkluderar:

Justerbart armstöd som också det kan fällas upp för förarens bekvämlighet

Justering av mekaniskt fjädrat säte

Spak för svankstödsinställning

Styrreglage för fjädrat säte för enkel justering av fjädringen för att passa föraren
Inställbart svankstöd för förarens bekvämlighet
- Svankstödsinställning ger extra förarkomfort
- Justering är särskilt viktigt om fordonet ska köras under längre perioder utan avbrott
Vibrationsreducering
Inställning av ryggstödets vinkel med den praktiska spaken på sidan av sätet för att maximera förarkomforten

Fotpinnar

Fotpinnar är standard på R-spec Z900’s

Fotpinnar ger förare bekvämare fotplacering.

Plats och vinkel för fotpinnar kan justeras individuellt för förarens komfort.

Vibrationsdämpare för fotplatta

Vibrationsdämpare för fotplatta ger föraren extra komfort.

Vibrationen i ben och fötter minskas.

Förvaringsutrymme och mugghållare

Förvaringsutrymme ombord

Mugghållare

Ett bekvämt förvaringsutrymme och en mugghållare finns nära föraren.

Instrumenten och reglagen är bekväma och lätta att hitta och använda

Den svängda instrumentpanelen har en ren och snygg formgivning:

Reglagen är bekvämt placerade på den högra instrumentpanelen
Reglagen är färgkodade och försedda med etiketter så att de är lätta att känna igen av föraren
Reglagen är logiskt placerade och lätta att nå på den högra kontrollpanelen
Den funktionella designen av reglagen ger ett snyggt utseende och en känsla av komfort

Höger reglagekonsol

Instrumentpanel

Timräknare, övervakning och diagnos

Reglagen är grupperade på den högra konsolen, vilket ger en central plats för startnyckel, motorvarvtalsreglage, aktivering kraftuttag (PTO), justering av klipphöjd, timräknare och motordiagnos.

Den omfattande monitorn aviserar när oljebyte och annat underhåll ska genomföras, övervakar fordonets funktioner och hjälper till att diagnostisera vanliga problem som orsakar stilleståndstid:

En funktion för påminnelse om service indikerar att ett intervall för allmän smörjning eller service av klipparen/motorn har nåtts.
När service krävs blinkar pilar periodvis under två timmar.
Andra funktioner inkluderar:

Timmätare
Varningslampa för överhettad motor
Varningslampa för batteri/generator
Varningslampa för transmissionsolja med hög temperatur
Indikatorlampa för glödstift på
Indikatorlampa för behov av underhåll
Varningslampa för lågt oljetryck i motor

Parkeringsbroms med handaktiverad spak och fotpedal för att lyfta klippdäcket

Handaktiverad parkeringsbroms

Pedal för att lyfta klippdäcket

Parkeringsbromsens handaktiverade spak sitter på höger sida om sätet:

Bekvämt att nå och lätt att använda.
Parkeringsbromsen måste vara ansatt för att starta maskinen.

En fotpedal används för att höja klippdäcket, justera klipphöjden eller spärra klippdäcket i transportposition:

En fotpedal är enklare än en handspak för många förare.
Justerbar fjäder hjälper till och gör det möjligt för föraren att finjustera lyft av klippdäcket.

Klipphöjdsinställning

Vred för justering av klipphöjd

Ratt för transportspärr

Ett lättanvänt lyftsystem för att ställa in klipphöjd låter föraren justera klippdäckets höjd snabbt för olika tillämpningar samt transport

Med det manövervänliga lyftsystemet kan föraren justera klipphöjden utan verktyg och med minimal ansträngning.
Önskad klipphöjd ställs in med det lättanvända vredet.
Klipphöjden är justerbar mellan 2,5 och 15 cm.
Vrid på vredet för att justera från 2,5 till 14 cm i steg om 0,64 cm.
Varje steg med vredet justerar klipphöjden ca 0,64 cm.
Klippdäcket kan också höjas och spärras i ett transportläge för att ge maximal markfrigång när maskinen flyttas från ett område till ett annat.

Med spärrfunktionen för transport kan klippdäcket spärras i transportläet och återställas till föregående klipphöjd.

Använd fotpedalen för att lyfta klippdäcket och aktivera sedan transportspärren.
Får att låsa upp och sänka ned klippdäcket är det bara att dra uppåt på ratten för att låsa upp transportläge, justera ratten och släppa upp pedalen för att lyfta klippdäcket så sänks klippdäcket ned till vald höjd.

Att kunna justera klipphöjden utan att lämna sätet ökar förarens produktivitet.

Körspakar

Körspakar som används

Körspakar i parkeringsläge

Två hydrostatiska styrspakar är designade för förarens komfort och kontroll:

Låter föraren välja körhastigheten och riktning genom att bara föra spakarna framåt eller bakåt
Positiv neutralt låsläge för spakarna ger extra säkerhet

Den styrspakarna har en bred böj med stor diameter som gör dem lätta att svänga ut för att kliva in och ut ur förarplattformen.

Justeringar av styrspak och spårning

Bultar för höjdjustering och justering framåt/bakåt av styrspakarna

Justera mellanrum (1) och spårning (2) med styrspakarna

Justering med styrspakarna inkluderar:

Två höjdlägen för att passa föraren.
Främre/bakre läge för styrspakarna för att passa förarens storlek och önskemål.
- Skåror i styrspakarna gör att de kan justerar framåt/bakåt på reglagearmen när bultarna har lossats.
Justering av mellanrummet mellan styrspakarna (1).
Spårjustering från sätet (2) låter föraren klippa rakt och ger resultat med professionella klippränder.

Bra serviceegenskaper ger bekvämlighet och maximerar den aktiva drifttiden

3-cylindrig dieselmotor

Åtkomst till motorns servicepunkter

Ofta besökta serviceområden som rengörare, kylarskydd och oljekontroll och fyllningspunkter är lättillgängliga från det öppna motorrummet.

Bakre motorns servicepanel är lätt att ta bort och ger tillgång till alla servicepunkter för schemalagd service eller annat underhållsarbete.

Kylvätskebehållare

Motoroljefilter, oljesticka och bränslefilter/vattenavskiljare

Utformningen av Z994R gör att servicekomponenter som motoroljestickan, oljefilteret och bränslefilter/vattenavskiljaren är lätta att se och komma åt:

Stor kylvätskebehållare och bränslefilter/separator minskar servicekraven och ökar aktiv körtid.
En bekväm bränsleavstängning är anordnad på filtret/separatorn.

Borttagbar golvpanel

Golvpanelen är lätt att ta bort utan verktyg för att ge åtkomst till den övre delen av klippdäcket för rengöring och service.

Alla smörjnipplar för klippbladets knivspindel kan nås från den övre delen av klippdäcket.

Åtkomst till batteri och växellådsoljebehållare

Uppfällbart säte

Serviceåtkomst med säte i uppfällt läge

Sätet är låst för förarkomfort och säkerhet, men fjäderlåshakesystemet släpps lätt för att höja sätet för att skydda det från elementen och ge tillgång till batteriet, växellådsoljebehållare etc.

Batteri

Tätad säkrings- och reläbox

Underhållsfri, 600 kallstartampere (CCA)-batteri för snabb och tillförlitlig motorstart.
Elboxen är tätad för att hålla smuts och fukt ute för pålitlighet och enkel service.

Justeringar av styrspak och spårning

Styrspak med tvåläges höjdjustering

Justeringar för framåt/bakåtläge (1) och spårning (2)

Justering med styrspakarna inkluderar:

Två höjdlägen för att passa föraren
Främre/bakre läge för styrspakarna för att passa förarens storlek och önskemål
- Skåror i styrspakarna gör att de kan justerar framåt/bakåt på reglagearmen när bultarna har lossats.
Justering av mellanrummet mellan styrspakarna (1)
Spårjustering från sätet (2) så att föraren kan klippa rakt och ger resultat med professionella klippränder

Serviceinformation och diagnostik

Dekal för serviceinformation

Digital multifunktionsmonitor

En digital multifunktionsmonitor visar hur många timmar maskinen körs när tändningslåset är påslaget. Den räknar endast motorns faktiska körtimmar. Övervakningssystem för att meddela förare om maskinstatus och snabbt diagnostisera vanliga stilleståndstidsproblem:

Glödstiftmonitor
Avisering om behov av underhåll
Lågt oljetryck
Timmätare
Avisering om överhettning kylvätska
Batteriladdningssystem
Hög motoroljetemperatur

Valfri serviceuttagssats och uttag

Installerad domkraftssats och domkraft

Domkraft i förvaringsläge

Framramen på Z994R är förborrad för att acceptera den valfria uttagssatsen och uttaget:

Uttaget gör det enklare att serva klippdäckets undersida.
När uttaget är placerat i förvaringspositionen kan det bäras på maskinen, alltid tillgängligt för användning.
- Uttaget måste avlägsnas vid användning av främre viktbelastning som krävs för ett uppsamlingssystem av bakre material.

Kraftiga chassikomponenter ger styrka och hållbarhet

Z994R ZTrak™-klippare (amerikansk modell visas)

Attraktiv stil med en ordnad förarplattform med gott om utrymme med justerbara fotstöd, justerbart säte och justerbara styrpositioner för olika förare. Andra genomtänkta funktioner bidrar till ett bra utseende och förarkomfort.

Ramen är tillverkad av kraftigt format och svetsat stål för högsta styrka och pålitlighet.

Formad och svetsad stålram

Z994R ZTrak-klippare (amerikansk modell visas)

En kraftig, svetsad stålram ger ett starkt och tillförlitligt stöd åt maskinens komponenter och förare:

Extra kraftig 4,6 mm 38x76,2 mm rund stålram för hållbarhet
Vidöppen åtkomst för underhåll och rengöring
Den bakre ramen ger rejält stöd åt och skyddar motorn

Framaxel och förskjutna pivotupphängda stödhjul

Cast I-beam hjularm och spindelenhet hanterar de slag och stryk som professionella gräsklippare tar emot.

Pivotupphängda stödhjul förskjuts för optimal styr- och klipprestanda. Fördelar inkluderar bättre trimning i hörn och lägre risk för ränder mellan bladen.

Bakre stötfångare ger skydd

Z994R bakre stötfångare

Tepunktslyft som tillval

En bakre stötfångare i stål skyddar maskinen.

En trepunktslyft för bogsering finns som tillval för montering på stötfångaren. Z994R kan dra upp till 181,4 kg.

Hållbar hydrostatisk drivning av pump och hjul ger hastigheter på upp till 18,3 km/h

Högervinklad växellåda med kylfenor och fläkt

Bild av motordriven pump och hjul

En högervinklad växellåda används för att omvandla kraften från dieselmotorns horizontala axel till den vertikala axeln för att driva fordonets växellåda. Växellådan kyls ned med fenor på växellådans hölje och en fläkt.

Den hydrostatiska drivningen med Z994R har två 13 cm3 enhetliga hydraulpumpar som tillsammans med `professionella, extra kraftiga 13 cm3 hjulmotorer kombineras till en enda enhet. Drivenheten har korsinmatning, och hydraulvätskan från sidan som arbetar minst filtreras och matas till ingången på sidan som arbetar mest. Detta garanterar att den svalaste vätskan går till sidan som arbetar hårdast för att ge bästa prestanda under längre arbeten i lutning i samma riktning.

En enhet för pump och motordrivning för varje hjul ger följande fördelar:

Exceptionell kylning, även i förhållanden med hög belastning
Lätt att kontrollera nivån och fylla på hydraulolja
Åtkomste under det uppfällbara sätet

Påfyllningslock för växellådans vätsketank

Körspakar (visas i parkeringsläge)

En behållare för transmissionsolja används för båda enhetliga växellådorna.

Styrspakarna är designade för förarkomfort och lätt hantering av fordonets hastighet och riktning.

Höjdjusteringsbultar för styrspak

Justera mellanrum (1) och spårning (2) med styrspakarna

Justering med styrspakarna inkluderar:

Två höjdlägen för att passa föraren.
Främre/bakre läge för styrspakarna för att passa förarens storlek och önskemål.
- Skåror i styrspakarna gör att de kan justerar framåt/bakåt på reglagearmen när bultarna har lossats.
Justering av mellanrummet mellan styrspakarna (1).
Spårjustering från sätet (2) gör att föraren kan klippa rakt och få resultat med professionella klippränder.

Genomtänkt design och reglage av hög kvalitet främjar säker användning

Säkerhetsspärrsystem

Körspakar (visas i parkeringsläge)

Parkeringsbromsens handaktiverade spak sitter på höger sida om sätet:

Bekvämt att nå och lätt att använda.
Parkeringsbromsen måste vara ansatt för att starta maskinen.
Det spelar ingen roll om kraftuttagsreglaget är till- eller frånslaget, eller om styrspakarna är indragna eller utfällda.
- Så länge parkeringsbromsen är ansatt kan maskinen startas. Med parkeringsbromsen ansatt kan styrspakarna inte flyttas.
Med förarnärvarosystemet ”Brake & Go” (bromsa och kör) återgår spakarna till neutralläge så snart bromsspaken är aktivt aktiverad.

Klippdäckssäkerhet

137 cm Klippdäck

Säkerhetsfunktioner för klippdäcket omfattar följande:

En deflektor av hög kvalitet som uppfyller tillämpliga säkerhetsstandarder och sprider klippt gräs
Remhjul för spindel och remskydd som skyddar
Ett tilltaget svetsat steg på klippdäcket för säkrare in- och utgång ur maskinen

Klippdäcken är säkerhetscertifierade

Klippdäcken har utvärderats av tillverkaren (John Deere Turf Care) och uppfyller American Nation Standards Institute (ANSI) B71.4 2004 samt maskindirektiv EN ISO5395, specifikationer för säkerhetscertifiering av utrustning för yrkesmässig gräsmatteskötsel.

Ett överstörtningsskydd (ROPS) erbjuder säker körning för föraren

Z994R med ROPS

Förarplatsen har utformats för komfort, god sikt och enkel drift:

Enkel på- och avstigning med platt förarplattform.
De bekväma reglagen intill föraren är färgkodade och utformade för enkel identifiering och drift.

Överstörtningsskyddet och säkerhetsbältet erbjuder säkerhet för föraren:

Minskar risken för att föraren krossas under maskinen om den välter.
I kombination med säkerhetsbätet minskar ROPS skadans omfattning vid vältning.
- Det rekommenderas att alltid använda säkerhetsbältet vid körning med uppfällt överstörtningsskydd.

ROPS i uppfällt läge

Överstörtningsskydd (ROPS) i mellanläge

Nedfällbart ROPS och säkerhetsbälte med upprullningsdon ingår i standardutrustningen:

Överstörtningsskyddets läge justeras och säkras med sprintar.
Vid användning i områden med låg höjd kan ROPS fällas ned och säkras så att det inte är i vägen. Det kan även placeras i mittläget för att passa på maskiner med materialuppsamlingssystem.
Under normal körning ska skyddet vara uppfällt.
Mer information om ROPS finns i instruktionsboken.

Överstörtningsskyddet (ROPS) nedfällt (en modell som liknar Z700 visas)

Upprullningsbart säkerhetsbälte

De flesta garageportar är tillräckligt höga för maskiner med helt uppfällda ROPS.
- Överstörtningsskydd som är enkelt att fälla ned, vilket underlättar förvaring av ZTrak™-klipparen i utrymmen med låg öppning.

ROPS-läge	Höjd
Full höjd	185 cm
Ned	119 cm

LED-arbetslampor som tillval

LED-arbetslampor

BUC11438 LED-arbetslampor finns tillgängliga för eftermontering. BUC11438 är kompatibel med årsmodell 2015 och senare (serienummer 030,001-) Z900 ZTrak-klippare. Alla Z997R och årsmodell 2015–2018 (serienummer 030,001–070,000) bensindrivna modeller kräver AUC18778 batteribyglingstråd.

Roterande LED-ljus som tillval

Roterande LED-lampor

BUC11406 Roterande LED-ljus finns tillgängliga för eftermontering. Det roterande ljuset är lågt för att undvika skador. BUC11406 är kompatibel med årsmodell 2015 och senare (serienummer 030,001-) Z900 ZTrak-klippare. Alla Z997R och årsmodell 2015–2018 (serienummer 030,001–070,000) bensindrivna modeller kräver AUC18778 batteribyglingstråd.

Hantera din flotta för kommersiell gräsklippning i John Deere Operations Center

TerrainCut front- och bredrotorklippare

ZTrak, QuikTrak och professionella gågräsklippare

Överblick

Ett JDLink M-modem ansluter den kommersiella klipparen till John Deere Operations Center, som gör det möjligt att hantera din flotta effektivare, höja produktiviteten och sänka arbetskostnaderna. Med ett modem och Operations Center är du alltid ansluten till det pågående arbetet och kan göra justeringar i rätt tid för att hålla flottan igång.

JDLink M-modem

Ett JDLink M-modem är standardutrustning på TerrainCut front- och bredrotorklippare av årsmodell 2024 och nyare.

Ett modem kan eftermonteras på:

Z700 ZTrak-klippare av årsmodell 2024 och senare
Bensindrivna Z900 ZTrak-klippare av årsmodell 2024 och senare
Z994R ZTrak-klippare av årsmodell 2024 och senare
Q800 QuikTrak-klippare av årsmodell 2024 och senare
Modellår 2025 och nyare kommersiella gågräsklippare i R-serien
TerrainCut-frontrotorklippare av årsmodell 2022–2023
TerrainCut/bredrotorklippare av årsmodel 2022–2023

Se kompatibilitetsavsnittet för serienummer och krav.

John Deere Operations Center

John Deere Operations Center finns på PC och Apple samt iOS- och Android-mobilappar

John Deere Operations Center spårar din flotta och erbjuder ytterligare verktyg för att analysera klippdata. Anslutna funktioner varierar mellan olika modeller.

Modeller	Platser och status	GPS läge	Geostaket och otillåten tid	Motorns drifttimmar	Underhållsplanerare	Verktyget Machine Analyzer	Bränslenivå	Bränsleförbrukning	Diagnostiska felsökningskoder	Service Advisor Remote fjärrstyrning
Z700 ZTrak-klippare	X	X	X	Pos.	X	X	---	---	---	---
Z900 ZTrak-gräsklippare med förgasarmotorer	X	X	X	Pos.	X	X	---	---	---	---
Z900 ZTrak-gräsklippare med EFI-motorer	X	X	X	Synk	X	X	X	X	X	X
Z994R ZTrak-klippare	X	X	X	Pos.	X	X	---	---	---	---
E-serie QuikTrak-klippare	X	X	X	Pos.	X	X	---	---	---	---
Q820M, Q850M, och Q850R QuikTrak-klippare	X	X	X	Synk	X	X	X	---	X	---
Q865R EFI QuikTrak-klippare	X	X	X	Synk	X	X	X	X	X	X
Kommersiella gågräsklippare i R-serien	X	X	X	Pos.	X	X	---	---	---	---
1550 TerrainCut-frontrotorklippare	X	X	X	Pos.	X	X	---	---	---	---
1570, 1575, 1580 och 1585 TerrainCut-frontrotorklippare	X	X	X	Synk	X	X	---	X	X	X
1600 TerrainCut-bredrotorklippare	X	X	X	Synk	X	X	---	X	X	X

Platser och status

Operations Center-karta med en gräsklippares tidigare platser

Operations Center-vy i mobilapp av karta med GPS-hastighet

JDLink M-modem sänder regelbundet platsen och driftsatus för varje gräsklippare i flottan så att du kan övervaka förloppet i Operations Center.

Platshistorik – Karta med aktuell och tidigare platser för varje klippare.
GPS-hastighet – Kartlägger varje klippares aktuella hastighet baserat på GPS-platsdata så att du kan målinrikta förarutbildning. GPS-hastighet kan endast visas på Apple iOS- och Android-mobilappar.
Geofencing – Varnar när en klippare åker in eller ut ur ett tilldelat område, t.ex. om klipparen har stulits eller om en förare har kört in i ett område som inte ska klippas.
Spärrtid – Varnar om klipparen används utanför tilldelad tid, till exempel i bostadsområden med begränsningar avseende ljud tidigt på morgonen.

Motorns drifttimmar

Modemet sänder regelbundet klipparens motortimmar för att informera om underhållsplanering och en balanserad användning.

Synk – Klipparen rapportera faktiska motortimmar till Operations Center.
Nyckel – Motortimmarna uppskattas genom att övervaka tändningslåset. Motortimmar kan korrigeras i Operations Center.

Underhållsplanerare

Underhållsplanerare i Operations Center

Underhållsplaner från fabriken eller anpassade underhållsplaner kan upprättas i Operations Center. Underhållsvarningar skickas när motortimmarna når underhållsinvervall.

Verktyget Machine Analyzer

Verktyget Machine Analyzer i Operations Center

På utvalda produkter rapporterar modemet klipparens tid för transport, tomgångskörning och arbete. Operations Center-verktyget Machine Analyzer rapporterar användardata som gör att du kan anlysera förarbeteende, identuifiera orsaker till låg produktion och initiera korrigerande åtgärder.

Bränslenivå

På utvalda produkter rapporterar modemet bränslenivån. På dessa produkter är analys av bränsleförbrukning tillgänglig i Operations Center-verktyget Machine Analyzer. Att mäta bränsleförbrukning gör det möjligt att åtgärda orsaker till för stor bränsleförbrukning.

Felkoder

På utvalda produkter skickar modemet felkoder som genereras av klipparens styrenheter till Operations Cente.. Att åtgärda felkoder kan minska maskinstillestånd och reparationskostnader. En felkod för lågt motoroljetryck kan till exempel indikerar att en motor har lite olja. Att åtgärda problemet kan förhindra dyra maskinstillestånd och reparationer.

Service Advisor Remote fjärrstyrning

På utvalda produkter kan John Deere-återförsäljare genomföra fjärrdiagnos, programmera programvara och göra justeringar utan kostnaden för ett servicesamtal.

Kompatibilitet

Ett JDLink M-modem är standardutrustning på TerrainCut-frontrotorklippare av årsmodell 2024 och senare (SN 110,001-) och TerrainCut-bredrotorklippare av årsmodell 2024 och senare (SN 690,001-).

Ett JDLink M-modem kan eftermonteras på kommersiella klipparprodukter som listas nedan. eftermonteringssatser förenklar modeminstallation och inkluderar fästen, skruvförband för montering, kabelhärva och instruktioner. Eftermontering kräver att ett JDLink M-modem beställs separat. Fältinstallationstillbehören inkluderar en kabelhärva och därför ska modemet beställas med valkoden för kabelhärva.

Modell	Kompatibla årsmodeller	Installation av eftermonteringssats
Z700 ZTrak-klippare	2024 och senare (SN 080,001-)	BUC11759
Bensindrivna Z900 ZTrak-klippare	2024 och senare (SN 130,001-)	BUC11759
Z994R ZTrak-klippare	2024 och senare (SN 070,001-)	BUC11759
Z997R ZTrak-klippare	2021 och senare (SN 070,001-)	Ska fortfarande fastställas
QuikTrak-klippare	2024 och senare (SN 010,001-)	BUC11744
R-serien kommersiella gågräsklippare	2025 och senare (SN 070,001-)	BUC11918*
TerrainCut frontrotorklippare	2022-2023 (SN 080,001-110,000)	BUC11797
1600 TerrainCut-bredrotorklippare	2023 (SN 680,001-690,000)	BUC11797

*Förväntas våren 2025

Michelin X Tweel Turf luftfria radialdäck som tillval för en mjukare åktur och mer körtid

Michelin X Tweel Turf på Z994R

Punkteringsfria bakre däck på ZTrak™-klippare

John Deere är ledande inom branschen med klippare med noll vändradie med användning av tekniken Michelin X Tweel Turf.

Michelin är världsledande inom däcktillverkning och teknik. Denna teknik med luftfria radialdäck, som John Deere var först med i branschen, ger en mjukare åktur för föraren och ytterligare fördelare för John Deere ägare.

Fördelar med Michelin X Tweel Turf inkluderar:

Förbättrad klipprestanda.
- Mindre spårbildning eftersom Michelin X Tweel Turf har större ytsupport för bättre flytläge och bättre markkontakt.
- Unik energiöverföring med polyuretanekrar minskar stötarna associerade med pneumatiska däck för att ge en mjukare körning.
- Att köra äver trottoarkanter märks knappt tack vare Michelin X Tweel Turf-konstruktionen och dess flexibilitet.
- Ett konstantare snitt tack vare eliminering av skillnader i lufttryck.
Förbättrad aktiv körtid.
- Denna exklusiva teknik bidrar till lägre kostnader och ökad körtid tack vare färre avbrott i samband med däckservice. Punkteringar och skada på sidoväggar resulterar inte längre i maskinstillestånd.
Lägre driftskostnader.

Lägre reparations- och underhållskostnader. En enda enhet ersätter den nuvarande enheten med däck, hjul och ventil. Det finns inget behov av komplicerad monteringsutrustning.
Det går inte åt någon tid att kontrollera och optimera lufttrycket.
Det eliminerar behovet för t.ex. trädgårdsanläggningar och kommuner att köpa in och ha ett antal punkteringssatser och reservdäck i lager.
Slitbanan håller upp till tre gånger längre än nuvarande pneumatiska däck, eftersom man använder samma gummikvalitet som bilindustrin.

Michelin X Tweel Turf

Michelin X Tweel Turf på Z994R

Extra kraftig konstruktion ger den ultimata prestandan och tillförlitlig drift:

Höghållfasta polyuretanekrar hanterar belastningen.
Extra kraftig stålfälg med fyra hål är lätt att skruva fast på valfri Z994R ZTrak-klippare.
Det djupa, öppna mönstret erbjuder utmärkt rensning och dragförmåga.
Nollgradig, patenterad stomme med hög hållfasthet för utmärkt lateral styvhet, som samtidigt skyddar mot stötar och genomträngning.

Däcken ger exceptionell dragförmåga, manöverförmåga och tillförlitlighet

Punkteringsfria främre pivotupphängda stödhjul

Pneumatiskt bakre drivhjul

ZTrak Z994R-klipparen är utrustad med 13x6.5-6 punkteringsfria främre pivotupphängda stödhjul som ger

Utmärkt tillförlitlighet och drifttid
Låg tyngdpunkt för bättre kapacitet i kuperade förhållanden
Pivothjul med inkapslade lager för lång livslängd och enkel manövrering
Förskjutna, främre pivothjul förbättrar prestandan vid klippning i hörn och minskar risken för ränder mellan knivarna

Olika val för bakhjul är tillgängliga för installation på fabrik:

24x12-12 4 PR pneumatiska drivhjul som basutrustning för utmärkt dragförmåga, flytförmåga och körning över hinder
24x12-12 Michelin X Tweel Turf luftfria radialdäck som tillval för en mjukare åktur och mer körtid

Michelin, X och Tweel är varumärken som tillhör Compagnie Gnrale des Etablissements Michelin SCA.

Z994RDieseldriven ZTrak™

DELA

Snabb och professionell klippning

Michelin X Tweel Turf luftfria radialdäck (tillval)

Funktioner

Luftrengörare med sekundärt säkerhetselement och indikatorlampa för igensatt luftfilter

Kylare

Bränsletank

Kylfenor och fläkt för växellåda

Spindelhus med knivar i gjutjärn ger extra driftsäkerhet och håller länge

7Iron PRO-klippdäck

Kompatibilitet

Professionell klippdäckskonstruktion av hög kvalitet

Jämn klippning

Extra kraftiga komponenter för lång livslängd

Enkel att underhålla

Extra bekvämt

Fullt justerbart säte med 61 cm högt ryggstöd, armstöd och ComfortGlide med framåt-/bakåtfjädring

Fotpinnar

Vibrationsdämpare för fotplatta

Förvaringsutrymme och mugghållare

Höger reglagekonsol

Parkeringsbroms med handaktiverad spak och fotpedal för att lyfta klippdäcket

Klipphöjdsinställning

Körspakar

Justeringar av styrspak och spårning

Åtkomst till batteri och växellådsoljebehållare

Justeringar av styrspak och spårning

Serviceinformation och diagnostik

Valfri serviceuttagssats och uttag

Formad och svetsad stålram

Framaxel och förskjutna pivotupphängda stödhjul

Bakre stötfångare ger skydd

Säkerhetsspärrsystem

Klippdäckssäkerhet

Klippdäcken är säkerhetscertifierade

LED-arbetslampor som tillval

Roterande LED-ljus som tillval

Överblick

JDLink M-modem

John Deere Operations Center

Platser och status

Motorns drifttimmar

Underhållsplanerare

Verktyget Machine Analyzer

Bränslenivå

Felkoder

Service Advisor Remote fjärrstyrning

Kompatibilitet

Däcken ger exceptionell dragförmåga, manöverförmåga och tillförlitlighet

Erbjudanden och rabatter

Liknande produkter

Mer ...
