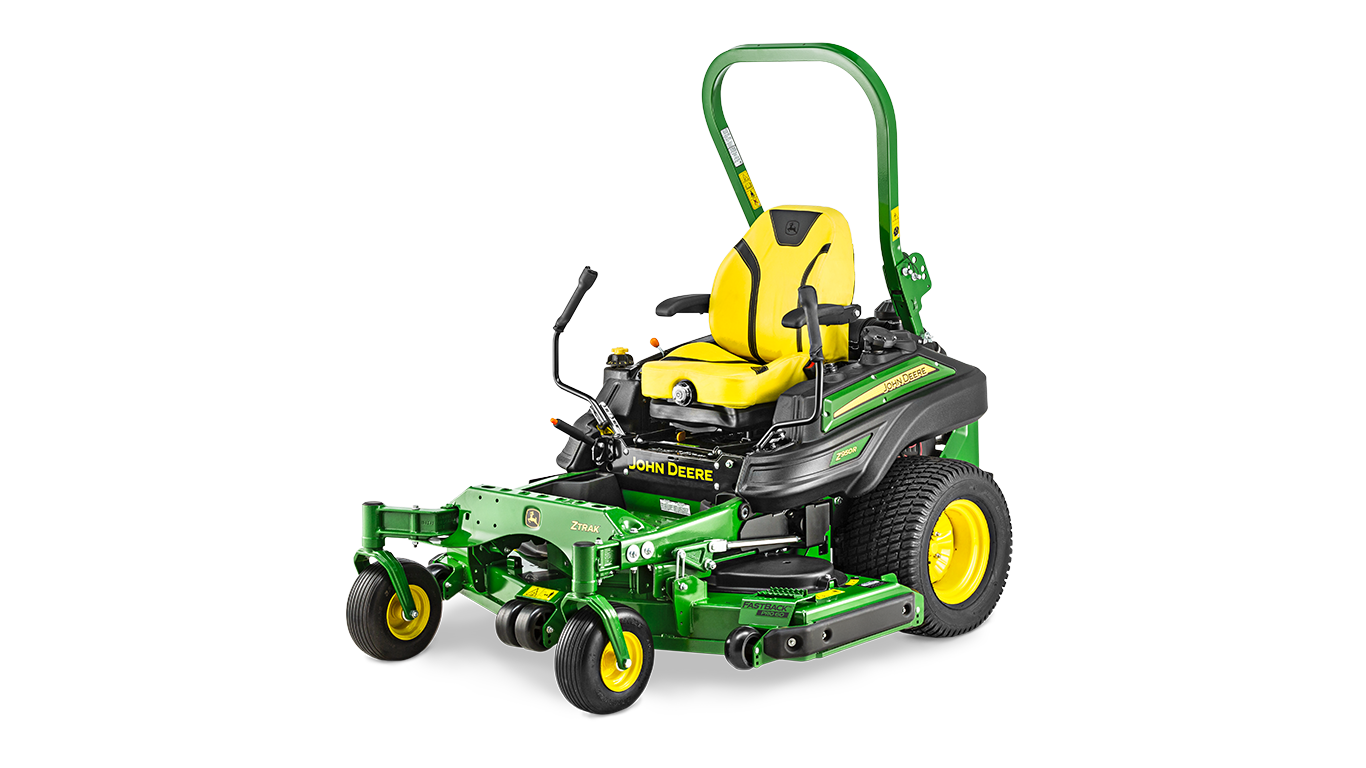

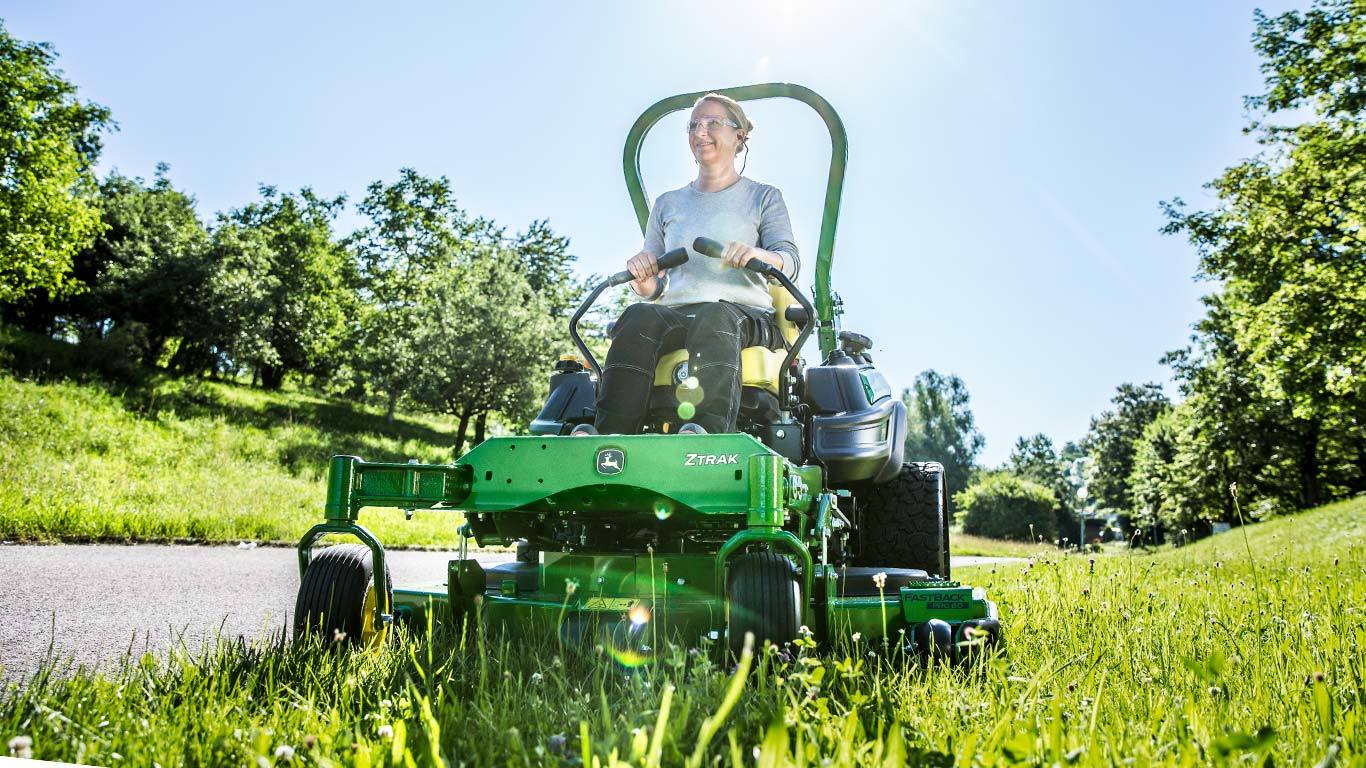

Z950RBensindriven ZTrak™

Z950R motor

Z950R drivs av en luftkyld motor med vertikal axel:

• 25,5 hk (19 kW) bensinmotor på 3 250 rpm, 852 cm³ slagvolym

Motoregenskaperna inkluderar:

• Toppventiler
  • Fler hästkrafter och ökat vridmoment per kubiktum slagvolym
  • Bättre bränsleeffektivitet
• Fulltryckssmörjning med fullflödesfilter
  • Minskat motorslitage tack vare pålitlig smörjning, även vid körning i sluttningar eller ojämn terräng
  • Ett oljefilter hjälper till att hålla oljan ren och ökar motorns livslängd
  • V-Twin motor
• Vertikal axel
• Enkel åtkomst, tvåstegs luftfilter med snabbspärr
• 15 A växelströmsgenerator
• Bränslepump
• Uppfyller strikta krav från miljömyndigheterna Environmental Protection Agency (EPA) och California Air Resources Board (CARB) på utsläppsstandarder utan förlust av hästkrafter eller vridmoment
• Motorblock av aluminium
  • Effektiv värmeavledning
  • Lätt och stark konstruktion
  • Ökad motorlivslängd tack vare eliminering av försvagande motortemperaturer
  • Luftkyld motor

Luftrenaren filtrerar bort damm och föroreningar som kan skada motorn

Motorluftrenare

Luftrenarens skydd borttaget

ZTrak™ Z950R klippare är utrustad med tvåstegs luftfilter, placerat baktill på maskinen och lätt åtkomligt utan verktyg.

• Systemet suger in ren luft ovanifrån, och filtrerar bort damm som med tiden skulle kunna orsaka motorskador.
• Filtren är extremt lätta byta när så behövs.
• Ett förfilter ger ökat skydd mot föroreningar i dammiga och smutsiga förhållanden.

Klipp hela dagen på en enda bränsletank med effektiv och enkel påfyllning

Bränsletank och påfyllningshals

Bränslepåfyllning

ZTrak Z950R klipparen är utrustad med endast en påfyllningshals och där bränslet sugs in ovanifrån:

• Kapaciteten är 43,5 liter och möjliggör klippning en hel dag utan avbrott för påfyllning.
• Bränslemätaren gör det snabbt och enkelt att se hur mycket bränsle som finns i tanken.
• Bränslet sugs in ovanifrån för ökad säkerhet.
• Den stora påfyllningshalsen är vinklad och gör det enkelt för föraren att fylla på bränsle.

Normalt varierar bränsleförbrukningen för Z950R ZTrak klippare mellan 4,2 och 7,2 liter/h beroende på förhållanden, belastning och drift.

152 cm 7-Iron™ PRO-klippdäck med sidoutkast

ZTrak™ Z950R-serien klippdäck är utrustad med ett 137 cm eller 152 cm 7-Iron PRO-klippdäck med sidoutkast.

Hållbara 7-Iron PRO-klippdäck av pressad stålplåt i ett stycke

152 cm 7-Iron PRO-klippdäck visas

7-Iron PRO-klippdäcket har demonstrerat kvalitet, prestanda och hållbarhet. De ger hög klippkvalitet under varierande förhållanden.

Viktiga funktioner på 7-Iron PRO-klippdäcket:

• Klippdäcket är tillverkat i 4,6 mm pressad stålplåt för att minimera antalet svetsfogar, samt har en slät undersida med färre vinklar och hörn som kan orsaka materialansamling.
• Däckskalet pressas i ett stycke, vilket innebär betydligt färre svetsfogar som kan slitas eller gå sönder. Ett halkskyddat fotsteg gör det lättare att kliva av och på maskinen.
• Det 14 cm djupa däckskalet ger utmärkt luftflöde med snabb och effektiv hantering av klippet.
• Det bredare och högre utkastet ger en jämn spridning av klippet och ett utmärkt resultat under alla förhållanden.

Förstärkt, rektangulär framkant på klippdäcket

Antiskalperingshjul med dubbel infästning

• Den rektangulära förstärkningen av främre kanten och de rundade hörnen på klippdäcket bidrar till att fördela påkänningar och reducera skaderisken om klipparen kommer i beröring med träd, stenar, kantstenar och andra fasta hinder.
• Antiskalperingshjul fram och bak med dubbel infästning ger klippdäcket flytläge över även den tuffaste terrängen.
• Tre kallsmidda 2,54 cm spindlar har värmebehandlats för att ge rätt styrka utan onödigt gods och är kullagrade för driftsäkerhet och prestanda; spindelhusen är gjutna i aluminium i ribbor som ger både utmärkt styrka och värmeavledning.
• Framkanten är höjd över knivplanet för att ge jämn klippning även i högt gräs och är förstärkt med ett fyrkantigt stag för bättre hållbarhet. Den främre avskärmningsplåten har omformats för bättre styrning av både luftflödet och gräslippet.
• Spindelns tre smörjnipplar är åtkomliga ovanifrån.
• Knivarna överlappar varandra 40,6 mm för att minska oklippta ränder mellan knivarna.
• Snabb justering av klipphöjd.
• Mulchingsats som tillval för 137 cm klippdäck

7-Iron PRO-klippdäck

Fotsteg visat på 137 cm klippdäck

Fotstegen hjälper föraren att kliva på och av maskinen på säkert sätt.

Z997R med 152 cm klippdäck med bakutkast

152 cm klippdäck med bakutkast

För professionell grönyteskötsel och verksamheter som kräver bakutkast av gräsklipp etc., erbjuder John Deere FastBack PRO-klippdäck med noll vändradie för både bensin- och dieseldrivna maskiner. Fördelar med klippdäck med bakutkast:

• Minskar risken för skador orsakade av objekt som slungas ut från klippdäcket.
• Sparar tid, eftersom man kan klippa nära fasta objekt från båda sidor av klippdäcket.
• Det ger en renare klippupplevelse, eftersom klipp etc. inte blåses upp på föraren.

Klippdäck med bakutkast är idealiska för:

• Skolor
• Parker
• Lekplatser
• Trafikerade områden (rondeller, vägslänter, etc.)
• Områden med högt gräs, där en bredare spridning av gräsklippet inte spelar någon roll (parkområden, vägslänter, etc).

Kompatibilitet

Jämn klippning

Klippdäckets mellanrullar och höger hjul

Höger, bakre begränsningshjul

Klippdäcket är flytande upphängt mot maskinen för att ge en jämn klippning. Klippdäckshjulen och mellanrullarna bidrar till en jämnare klippning på ojämnt underlag och minskar risken för skalpering av gräsmattan:

• Två breda, främre mittmonterade mellanrullar på klippdäcket föhindrar skalpering.
• Begränsningshjul i alla fyra hörnen säkerställer att att ingen skalpering sker längs med klippdäckets sidor.
• Ytterligare effektivitet uppnås tack vare extra kraftiga hjul och rullar med dubbel infästning, vilket minskar skaderisken.
• Rullar och hjul kan justeras i höjdled för att anpassas till markförhållandena.
  • Den högre inställningen (se bilderna) används vid lägre klipphöjder, och under tuffa förhållanden vid alla klipphöjder för att förhindra att hjulen slår i marken.
  • Den lägre inställningen används vid högre klipphöjder och för en jämnare klippning.
• Klipphöjden kan ställas in från förarplatsen, från 2,5 till 14 cm i steg om 6 mm.

Kardanknut och växellåda i gjutjärn

Spindelhus i gjutjärn

Knivdrivningen har inbyggd hållbarhet:

• Pålitlig drivning med kardanknut på drivaxeln via fordonets växellåda
• En extra kraftig, rätvinklig växellåda i gjutjärn
• En driftsäker kilremsdrivning

Spindelhus i gjutjärn ger extra driftsäkerhet och lång livslängd:

• Segjärnet ger överlägsen slaghållfasthet.
• Utformning med förstärkningar exakt där de behövs.
• Segjärn är starkt och skyddar mot slag från kniven.
• Smörjnipplarna är monterade överst för enkel åtkomst.
• En övertrycksventil minimerar skada på tätningen, förhindrar överfyllnad av fett och att föroreningar tränger in i huset.
• Huset med en diameter på 20,3 cm och sex fästbultar fördelar belastning och stötar för att minimera skada på däckskalet.
• Kan byggas om på ett tillförlitligt sätt tack vare användning av gjutjärn.

Professionell klippdäckskonstruktion av hög kvalitet

Klippdäckets djupa form bidrar till hantering av stora materialmängder:

• Unik konstruktion med avskärmningsplåt som minskar klumpbildning och strängar som ofta förknippas med klippdäck med bakutkast.
  • Förbättrad effektivitet med avskärmningsplåtar som omger varje kniv så att materialet styrs bakåt.
  • Avskärmningsplåtarnas lägre placering baktill gör att materialet snabbt lämnar klippdäcket.
  • Materialets rörelse är styrd för att minimera risken att klippet kastas ut på oönskade områden.
• Föraren upplever en renare körning, eftersom växtrester, etc. riktas bakåt och nedåt.
  • Materialet hålls lågt och riktas mot gräsmattan av det flexibla bakre skyddet.

Extra kraftiga komponenter för lång livslängd

Kraftigt, förstärkt klippdäck

Trimningsskydd på klippdäckets högra sida

Dessa klippdäck med bakutkast är utformade för tung kommersiell drift:

• Överlägsen styrka och hållbarhet tack vare det 4,5 mm tjocka ståldäcket.
• Upplev extra styrka och lång livslängd med en klippdäckskonstruktion som utformats, gjutits och förstärkts för extra slittålighet mot skador.
• Klippdäcket ges extra styrka och skyddas framtill av ett 3,8 cm långt och 1,3 cm tjockt, fastsvetsat stålstag.
• Klippdäckets båda sidor är utrustade med stötdämpare tillverkade av formpressad polyetenplast med ultrahög molekylvikt.
  • Stötdämparna med hög hållfasthet ger högt slitageskydd mot maskin och egendom.
  • Ett 1,3 cm tjockt stålstag ger extra styrka.

Enkel att underhålla

Spindelhus av gjutjärn

Minimalt servicebehov ger ökad körtid:

• Bekväm smörjning av spindeln med smörjnipplar upptill på axlarna, och tillgängliga via hål på spindel-/remskydden.
• Golvplåten tas av för åtkomst till centrumspindeln.
• Det finns endast en drivrem att underhålla.

Extra bekvämt

Räfflat fotsteg

Ett svetsat, räfflat fotsteg i klippdäckets övre, vänstra hörn ger ett bättre fäste och extra trygghet när du kliver av och på förarplattformen.

R-serien kan utrustas från fabrik med två olika sätesalternativ

1. Ett Deluxe komfortsäte med armstöd och fjädring
2. Fullt justerbart, fjädrat säte med armstöd

ComfortGlide-säte med framåt/bakåtfjädring

Spak för justering av ComforGlide-sätets framåt/bakåfjädring

ComfortGlide-sätet är standardutrustat med framåt/bakåtfjädring som erbjuder överlägsen körkomfort över ojämn mark:

• Sätet har en 50,8 mm rörelseväg framåt/bakåt som absorberar stötar och erbjuder förhöjd förarkomfort.
• Framåt/bakåtläget kan låsas med spaken, om så önskas.
• En spak har tre funktioner:
  • 10,2 cm framåt/bakåtjustering för önskat benutrymme
  • Aktivering av ComforGlide-sätets framåt/bakåtfjädring
  • Låsning av ComfortGlide-sätets framåt/bakåtfjädring i önskat läge

Deluxe komfortsäte med armstöd och fjädring

Deluxe komfortsäte med armstöd och fjädring

Gummifäste

Deluxe komfortsäte med armstöd och fjädring är standard på Z950R:

• Gummifjädrar isolerar sätesplattan och ökar körkomforten.
• En bekvämt placerad sätesspärr gör det enkelt att lyfta sätet.
• Dämpningsfjädrar minskar vibrationer för förare som inte behöver ett fullt justerbart säte.
• Fabriksinstallerad på Z900-klippare beställd med Deluxe komfortsäte med armstöd och dämpningsfjädring.

Fullt justerbart, fjädrat säte med armstöd

Fullt justerbart, mekaniskt fjädrat säte

Väljarreglage för sätets fjädringsjustering

Som alternativ finns ett fullt justerbart fjädrat säte med armstöd tillgängligt för Z950R och erbjuder:

• Justering av ryggstödets lutning för individuell förarkomfort.
• Justerbart svankstöd anpassat efter förarens behov.
• Väljarreglage för justering av det fjädrade sätet anpassat efter förarens vikt och körkomfort.
• En bekvämt placerad sätesspärr gör det enkelt att lyfta sätet.

Utformad för förarens bekvämlighet

Förarplattform

Förarplattform

Hydrostatisk styrning med två körspakar erbjuder:

• Föraren väljer körhastighet och riktning genom att helt enkelt föra spakarna framåt eller bakåt.
• Spakarna spärras i neutralläge för ökad säkerhet.
• Med startsystemet ”Brake & Go” (bromsa och kör) återgår spakarna till neutralläge så snart bromspedalen trampas ner.
• Starta maskinerna är lika enkelt som att starta en bil. Så länge som parkeringsbromsen är ansatt spelar det ingen roll om körspakarna är i körläge eller uppfällda. Vrid på startnyckeln och kör.
• Körspakarna har en bred böj med stor diameter, som gör dem lätta att svänga ut för att kliva av och på förarplattformen.

Fotpinnar

Fotpinnar är standard på Z950R

Fotpinnar ger förare bekvämare fotplacering:

• Plats och vinkel för fotpinnar kan justeras individuellt för förarens komfort

Justering av spårhållning

Justering av spårhållning

Den lättinställda (från sätet) spårjusteringen låter föraren klippa rakt och ger resultat med professionella klippränder.

Vibrationsdämpare för fotplatta

Vibrationsdämpare för fotplatta

Vibrationsdämpare för fotplatta ger föraren extra komfort:

• Vibrationen i ben och fötter minskas.

Startsystemet ”Brake & Go”

Parkeringsbromspedal

Startsystemet ”Brake & Go” (bromsa och kör) är exklusivt för John Deere. Funktionen underlättar start av alla ZTrak™-klippare, samtidigt som man har kunnat ta bort två säkerhetsbrytare.

”Brake & Go” får en mindre erfaren förare att känna sig som ett proffs. Parkeringsbromsen måste vara ansatt för att starta maskinen. Det spelar ingen roll om kraftuttagsreglaget är till- eller frånslaget, eller om körspakarna är i körläge eller uppfällda.

Så länge parkeringsbromsen är ansatt kan maskinen startas. Med parkeringsbromsen ansatt kan körspaken inte ställas i framåt- eller backläge.

Justerbara spakar

Justerbara spakar

Körspakarna har två höjdlägen, och kan också justeras framåt/bakåt. Justera spakarna för att ge föraren fullständig och bekväm kontroll över körningen.

Förvaringsutrymme och mugghållare

Inbyggt förvaringsutrymme

Mugghållare

På ZTrak-maskinerna finns flera förvaringsutrymmen. En bekväm mugghållare finns också.

Höger reglagekonsol

Höger reglagekonsol

Höger reglagekonsol

Reglagen är grupperade på höger konsol och omfattar startnyckel, gasreglage, kraftuttag, klipphöjd, diagnostik och timmätare:

• Kraftuttagets vippströmbrytare
• Klipphöjdsvred med transportspärr
• Startnyckel
• Timmätare
• Gasreglage
• Separat chokereglage
  • Lättanvänd choke förhindrar förorening av tändstift

Enkel justering av klipphöjden under gång

Vred för justering av klipphöjd

Med det manövervänliga lyftsystemet kan föraren justera klipphöjden utan verktyg och med minimal ansträngning. Önskad klipphöjd ställs in med det lättanvända vredet.

Klipphöjden är justerbar mellan 2,5 och 15 cm. Klipphöjden justeras i steg om 6 mm. Klippdäcket kan höjas och spärras i transportläge för maximal frihöjd när maskinen körs från ett område till ett annat.

När transportspärren kopplas ur kan klippdäcket återställas till tidigare inställd klipphöjd.

• Transportspärren kopplas in genom att lyfta klippdäcket med fotpedalen.
• Klipphöjden justeras med vredet och är justerbar mellan 2,5 och 14 cm i steg om 6 mm.

Att kunna justera klipphöjden utan att lämna sätet ökar förarens produktivitet.

Komfortabla och bekväma handtag

De manövervänliga spakarna på Z950R kombinerar stora, ergonomiskt vinklade körspakar med specialpolstrade handtag som ger oöverträffad komfort och minskar trötthet:

• Håller händerna på styrspakarna för att minimera skador på utrustningen och göra dem bekvämare under långa arbetsdagar.

Körspakarna har inbyggda elektroniska reglage som höjer och sänker klippdäcket och kopplar ur knivarna.

Reglageknappar

Klippdäcket höjs med tryckknappen (A) på vänster körspak.

Kraftuttaget kopplas ur med tryckknappen (B) på höger körspak.

När kraftuttaget har kopplats ur, måste kraftuttagsknappen tryckas in och dras ut igen för att åter koppla in kraftuttaget.

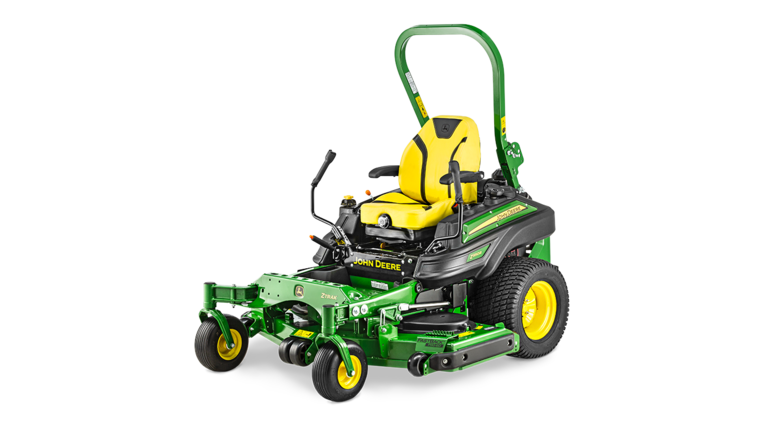

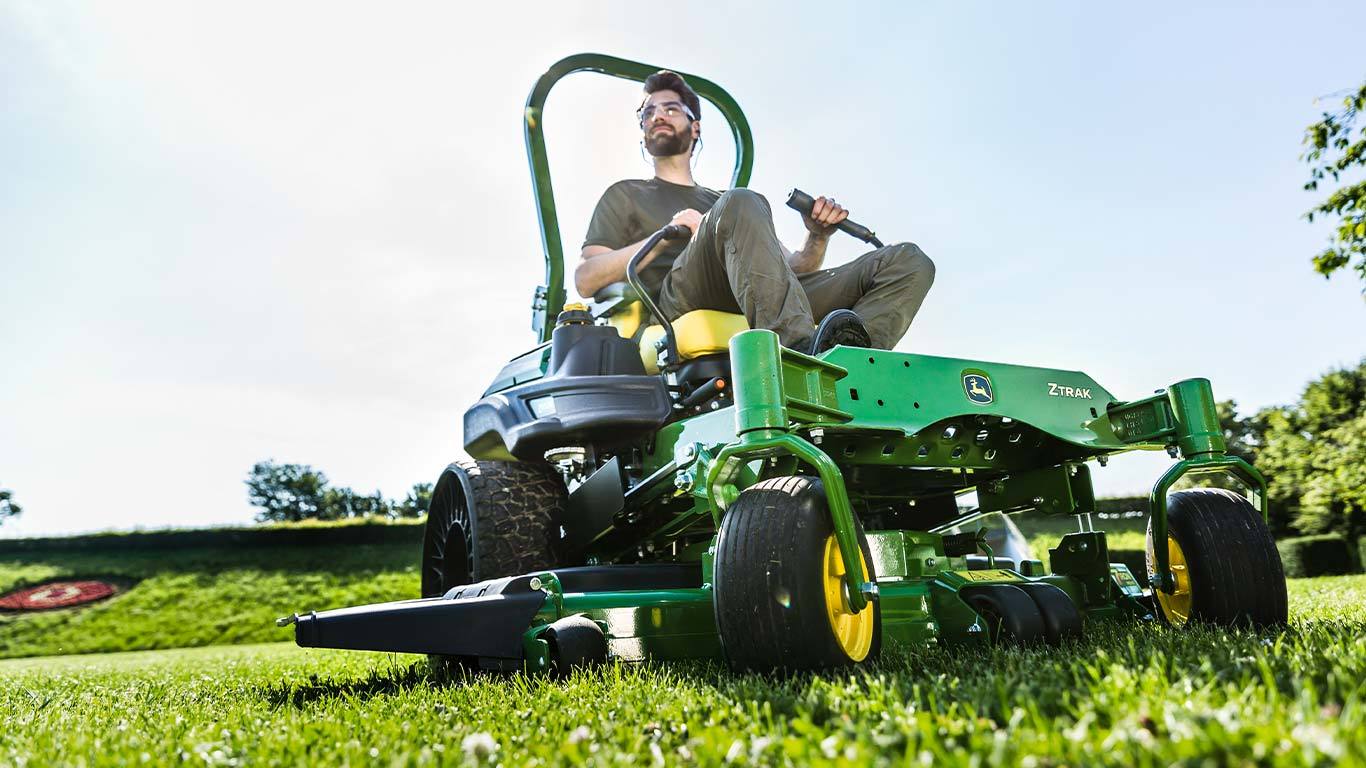

Z950R visas

Den extra kraftiga ramens egenskaper:

• Profilbalk av tjockväggigt stål för styrka och hållbarhet
• Gjuten pivothjulsbalk med I-profil som tar upp de slag och stötar som maskiner för proffessionellt bruk utsätts för
• Vidöppen åtkomst för underhåll och rengöring

Bakre stötfångare i två delar ger skydd

ZTrak™-klipparens bakre stötfångare

En bakre stötfångare i stål skyddar maskinen.

En trepunktslyft för bogsering finns som tillval för montering på stötfångaren. Z950R-serien klippare har en bogseringskapacitet upp till 181,4 kg.

Extra kraftig markdrivning

Den hydrostatiska drivningen för R-serien klippare har två 13 cm³ enheter bestående av en hydraulpump kombinerat med en extra kraftig hjulmotor. Drivenheten i R-serien har korsinmatning. Hydraulvätskan från den minst belastade sidan, filtreras och matas till sidan med högst belastning. Det garanterar att den svalaste vätskan leds till sidan som är under högst belastning för bästa prestanda under långvariga arbeten på sluttningar i samma riktning.

En pump och en motor driver varje hjul på ZTrak™ R-serien klippare. Detta ger flera fördelar:

• Exceptionell kylning i förhållanden med hög belastning
• Lätt att kontrollera nivån och fylla på hydraulolja
• Åtkomst under sätet.

ZTrak™-klippare med punkteringsfria bakdäck

John Deere erbjuder branschen Michelin X Tweel Turf-teknik för professionella ZTrak-klippare:

• 24x12N12 tillvalskod för bensindriven ZTrak™-klippare med 137 och 152 klippdäck

• 24x12N12 tillvalskod för Z994R dieseldriven ZTrak™-klippare med 137 och 152 klippdäck

• 26x12N12 tillvalskod för Z997R dieseldriven ZTrak™-klippare med 152 och 183 klippdäck

Michelin är världsledande inom däcktillverkning och teknik. Teknik med luftlösa radialdäck, som John Deere var först med i branschen, ger ytterligare fördelare för John Deere kunder.

Fördelar med Michelin X Tweel Turf inkluderar:

• Förbättrad klippningsprestanda.
  • Mindre spårbildning eftersom Michelin X Tweel Turf har större ytsupport för bättre flytläge och bättre markkontakt.
  • Unik energiöverföring med polyuretanekrar minskar stötarna som förknippas med lufttrycksdäck.
  • Att köra över trottoarkanter märks knappt tack vare Michelin X Tweel Turf konstruktionen och dess flexibilitet.
  • Ett konstantare snitt tack vare eliminering av skillnader i lufttryck.
• Förbättrad aktiv körtid.
  • Denna exklusiva teknik bidrar till lägre kostnader och ökad körtid tack vare färre avbrott i samband med däckservice.
  • Punkteringar och skada på sidoväggar resulterar inte längre i maskinstillestånd.
• Lägre driftskostnader.
  • Lägre reparations- och underhållskostnader. En enda enhet ersätter den nuvarande enheten med däck, hjul och ventil. Det finns inget behov av komplicerad monteringsutrustning.
  • Det går inte åt någon tid att kontrollera och optimera lufttrycket.
  • Det eliminerar behovet för t.ex. trädgårdsanläggningar och kommuner att köpa in och ha ett antal punkteringssatser och reservdäck i lager.
  • Slitbanan håller upp till tre gånger längre än nuvarande pneumatiska däck, eftersom man använder samma gummikvalitet som bilindustrin.

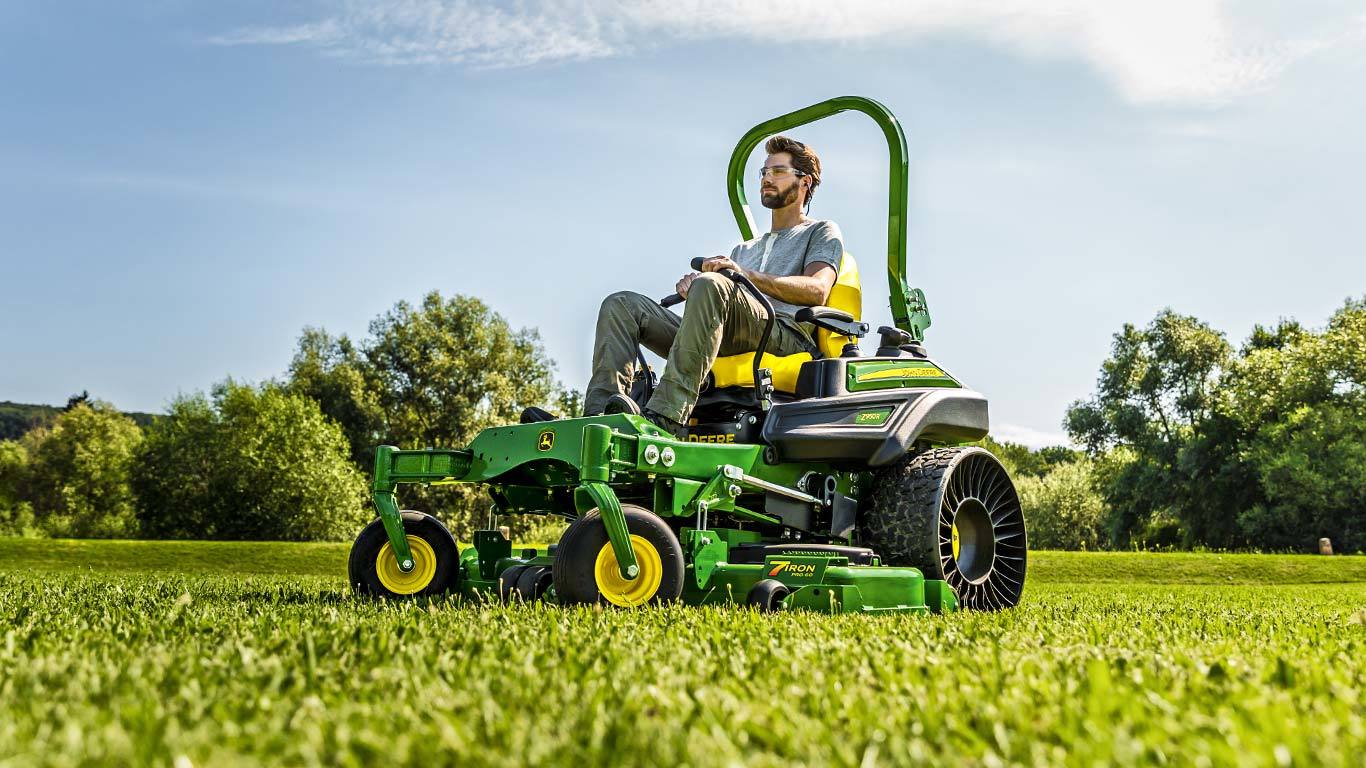

Michelin X Tweel Turf

Michelin X Tweel Turf

Extra kraftig konstruktion ger den ultimata prestandan och tillförlitlig drift:

• Höghållfasta polyuretanekrar hanterar belastningen.
• Extra kraftiga stålnav med fyra hål ökar hållbarheten.
• Det djupa, öppna mönstret erbjuder utmärkt rensning och drgförmåga.
• Nollgradig, patenterad stomme med hög hållfasthet för utmärkt lateral styvhet, som samtidigt skyddar mot stötar och genomträngning.

OBS! I vissa fall krävs Tweel-däck med olika storlek beroende på klippdäckets storlek.

Däcken ger exceptionell drag- och manöverförmåga

Drivande hjul

Främre pivothjul

R-serien klippare med 137 cm och 152 cm klippdäck levereras med 24x12-12 4PR-däck och 15x6-6 främre punkteringsfria däck som erbjuder:

• Utmärkt dragförmåga, flytlägesprestanda och körning över hinder
• Låg tyngdpunkt för bättre kapacitet i kuperade förhållanden
• Pivothjul med inkapslade lager för lång livslängd och enkel manövrering
• Förskjutna, främre pivothjul förbättrar prestandan vid klippning i hörn och minskar risken för ränder mellan knivarna

Michelin, X och Tweel är Michelin North America, Inc. varumärken.

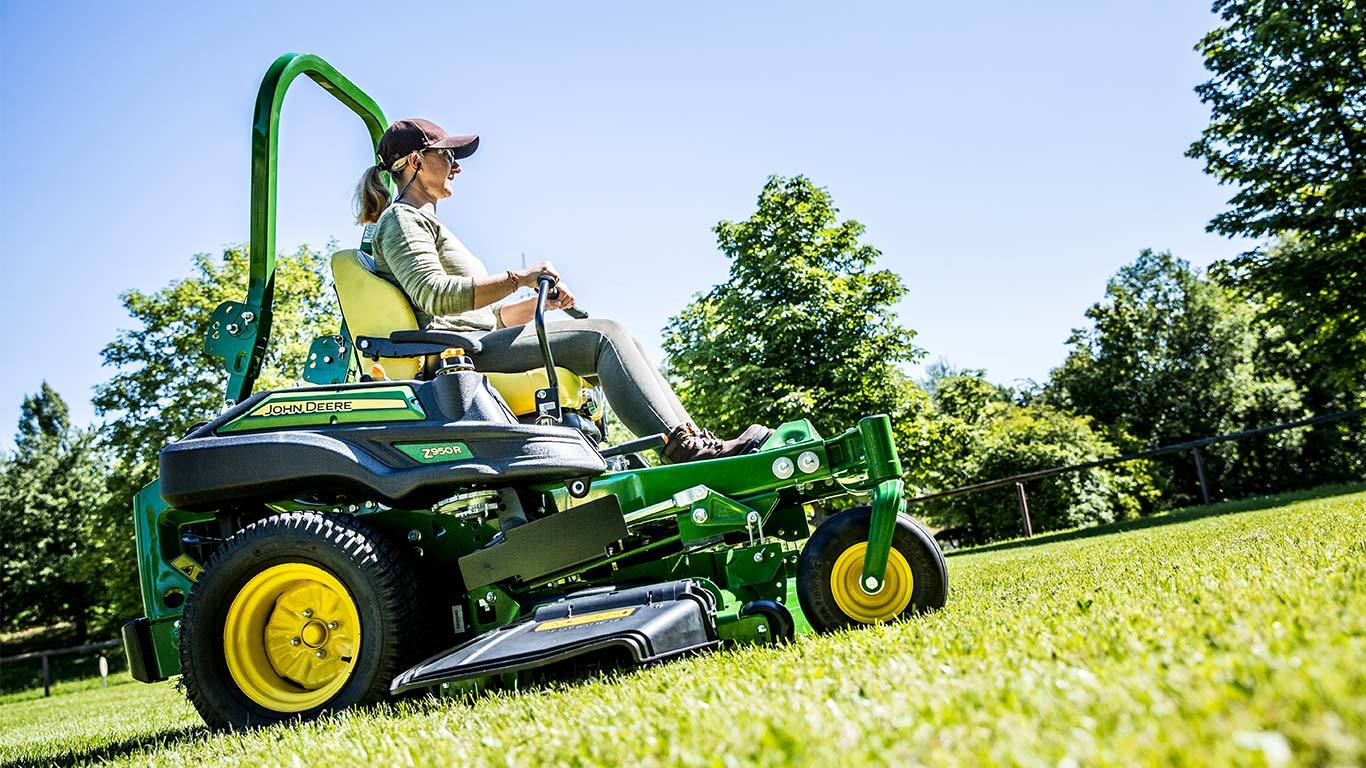

Z950R sedd från sidan

Utformningen av Z950R gör många servicekomponenter lättåtkomliga stående på marken.

• Ett stort, öppet motorrum baktill på maskinen erbjuder bekväm service och säkerställer att värmen från motorn riktas bort från föraren.

Uppfällbar panel

Uppfällbart säte

Underhållsschema på maskinen

Underhållsschema

På alla ZTrak™-klipparna finns ett underhållsschema bekvämt placerat i den högra konsolen. Schemat anger nödvändiga serviceintervaller.

Diagnostik

Timmätare (M-serien visas)

Felsökningstabell

Timmätaren (A) visar antalet körtimmar med tändningslåset i RUN-läget. Den räknar endast motorns faktiska körtimmar. Maskindiagnostik är det första steget i ett övervakningssystem som hjälper förare att snabbt felsöka vanliga maskinstilleståndsproblem. Timmätaren har en felsökningslysdiod.

Använd timmätaren och underhållsschemat för att avgöra när maskinen behöver service.

Överstörtningsskydd (ROPS) förbättrar förarens säkerhet

Överstörtningsskydd uppfällt

Överstörtningsskydd i mittläge

Överstörtningsskydd nedfällt

Z950R ZTrak-klipparen är utrustad med ett 2-stolpars överstörtningsskydd och säkerhetsbälte som standard. Det fällbara överstörtningsskyddet ökar förarens säkerhet samt underlättar förvaring av maskinen i garage eller förråd:

• ISO21299-certifiering
• Fällbart

Överstörtningsskyddets fällning kräver inga verktyg. Under normal körning ska skyddet vara uppfällt. Vid behov kan det fällas ned för att inte vara i vägen. Överstörtningsskyddet har också ett mittläge för att kunna anpassas till maskiner utrustade med materialuppsamlingssystem.

Spindelhus av gjutjärn

Spindelhus av gjutjärn

Klipparens spindelhus är tillverkade av segjärn.

• Segjärnet ger överlägsen slaghållfasthet och och skyddar mot slag från kniven.
• Utformning med förstärkningar exakt där de behövs.
• Smörjnipplarna är monterade överst för enkel åtkomst.
• En övertrycksventil minimerar skada på tätningen, förhindrar överfyllnad av fett och att föroreningar tränger in i huset.
• Huset med en diameter på 20,3 cm fördelar belastning och stötar för att minimera skada på däckskalet.
• Spindeln tillåter ombyggnad.
