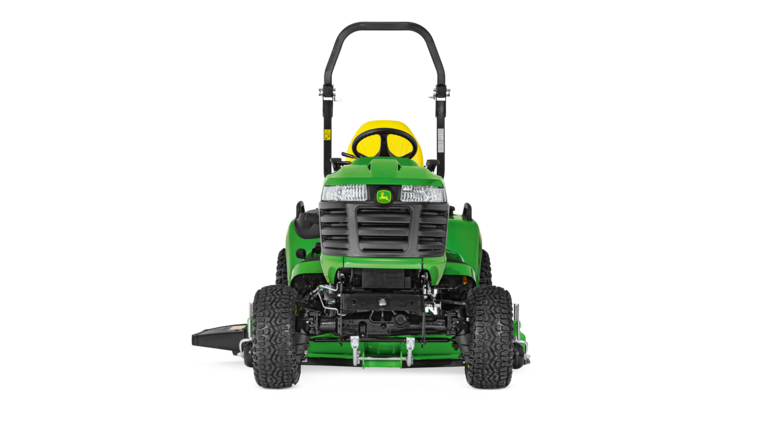

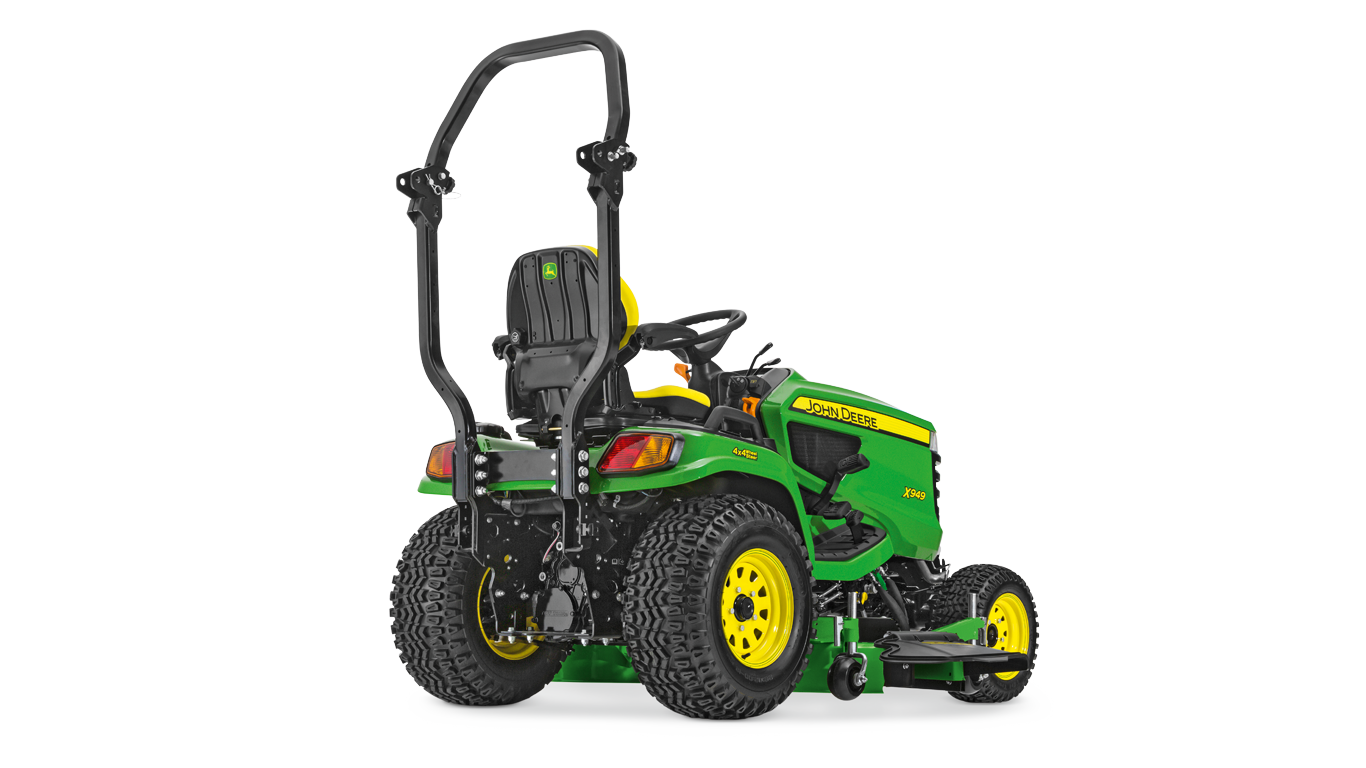

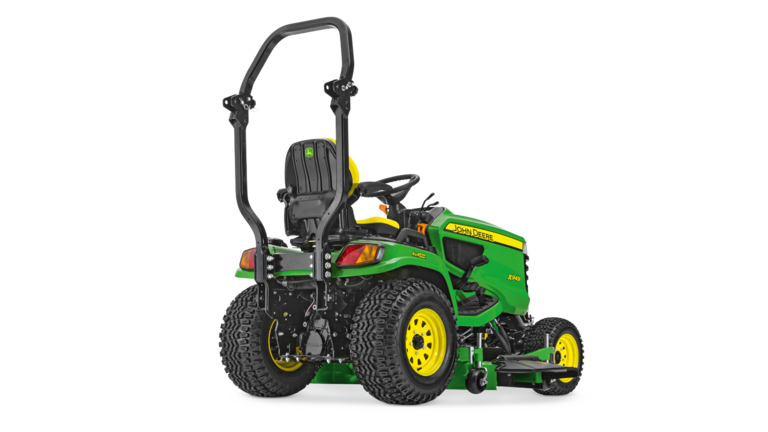

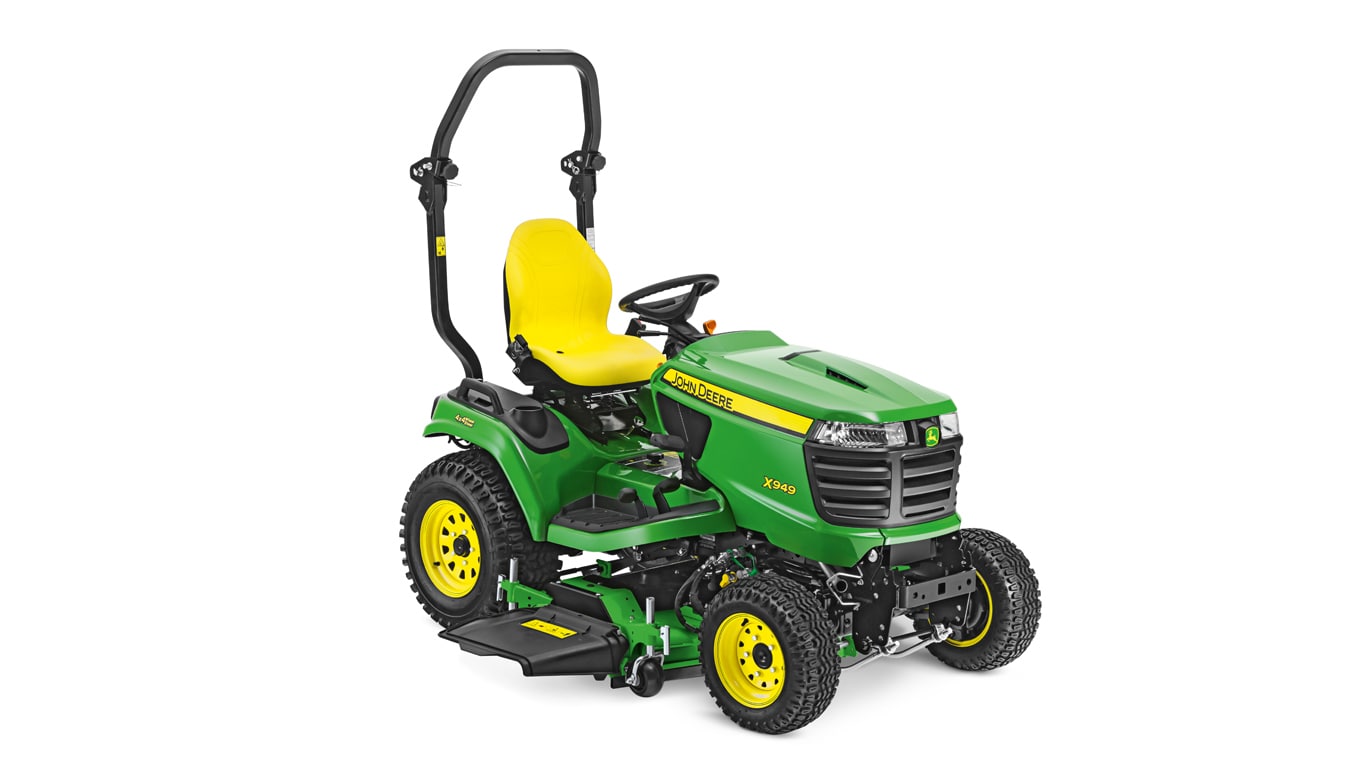

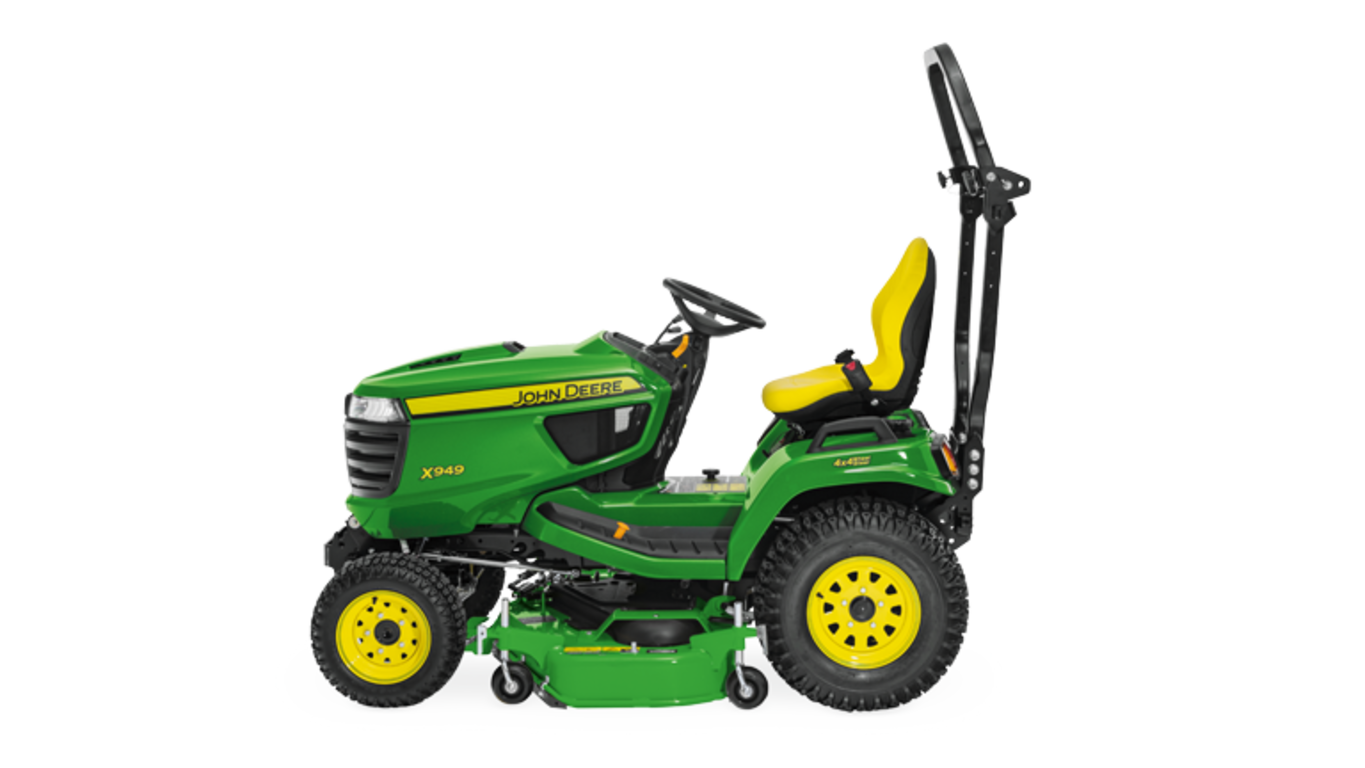

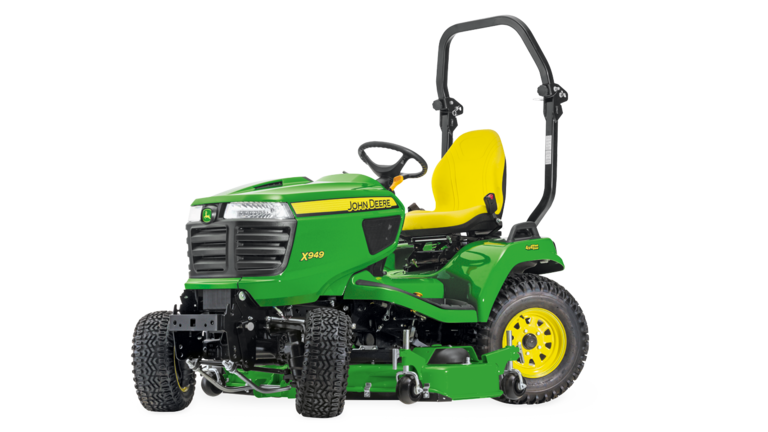

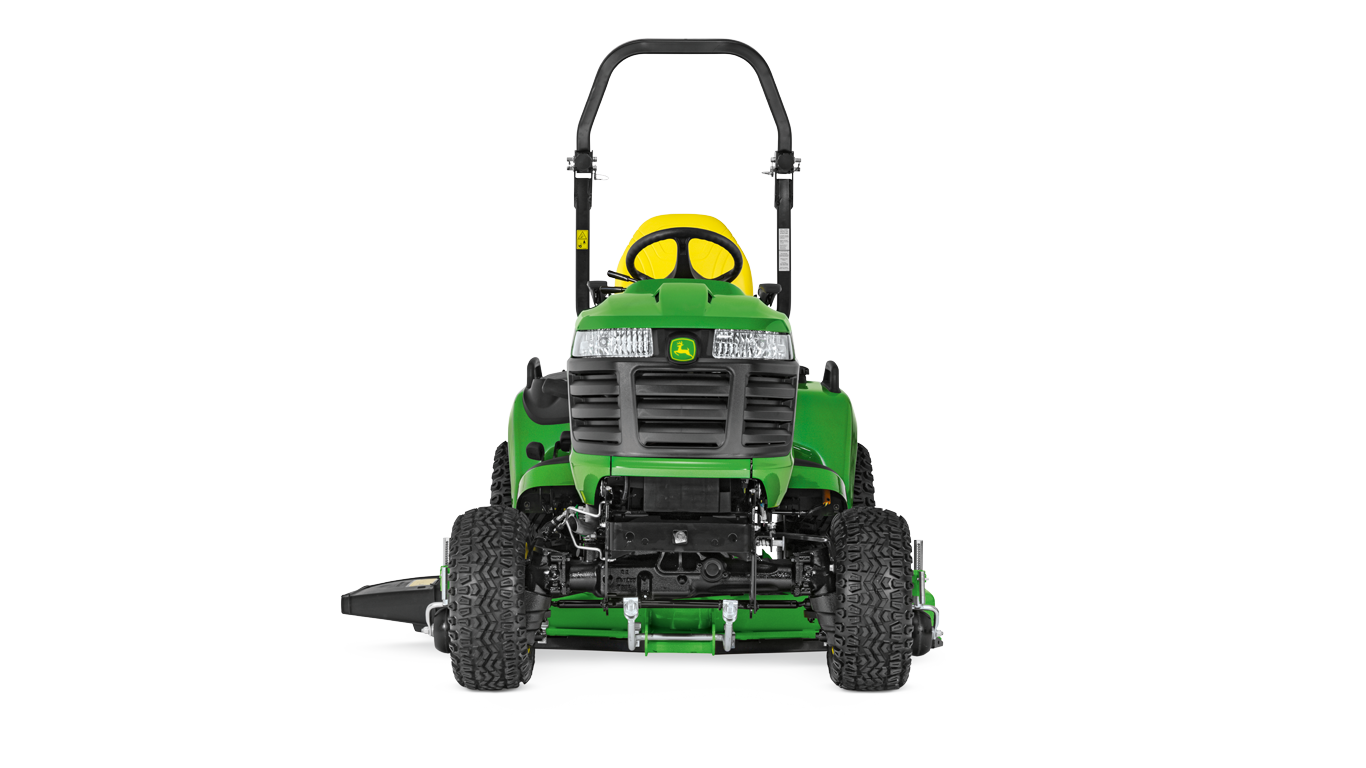

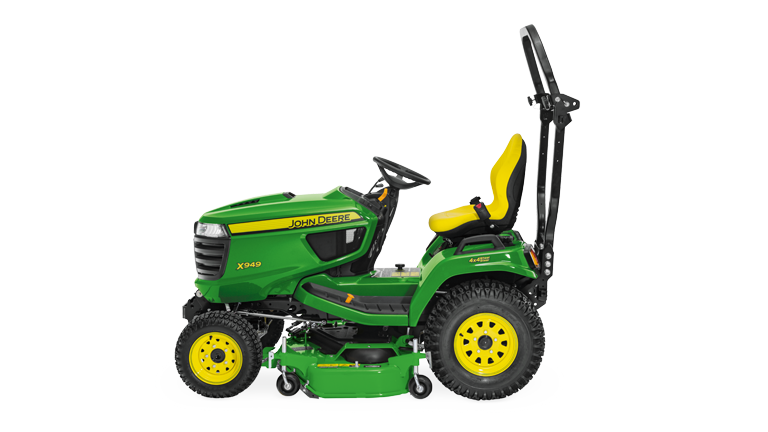

X949Dieseldriven åkgräsklippare
- Twin Touch-pedaler
- Farthållare
- Lyft för klippdäck: hydraulisk
- Inkoppling av klippdäck: elektrisk
- Servostyrning: 4-hjulsstyrning fram
- Drivning: 4-hjulsdrift
ÖVERSTÖRNINGSSKYDD
Alla modeller i X940-serien är utrustade med ett robust överstörtningsskydd (ROPS) för ökad förarsäkerhet. Skyddet kan fällas ned tillfälligt vid arbete under exempelvis träd.
TILL- OCH FRÅNKOPPLING AV KLIPPDÄCK
Du behöver varken verktyg eller muskler för att koppla till eller från klippdäcket. Backa långsamt över klippdäcket tills du hör ett klick.
Funktioner
Visa allt
Dölj
Traktorn X940 vid klippning

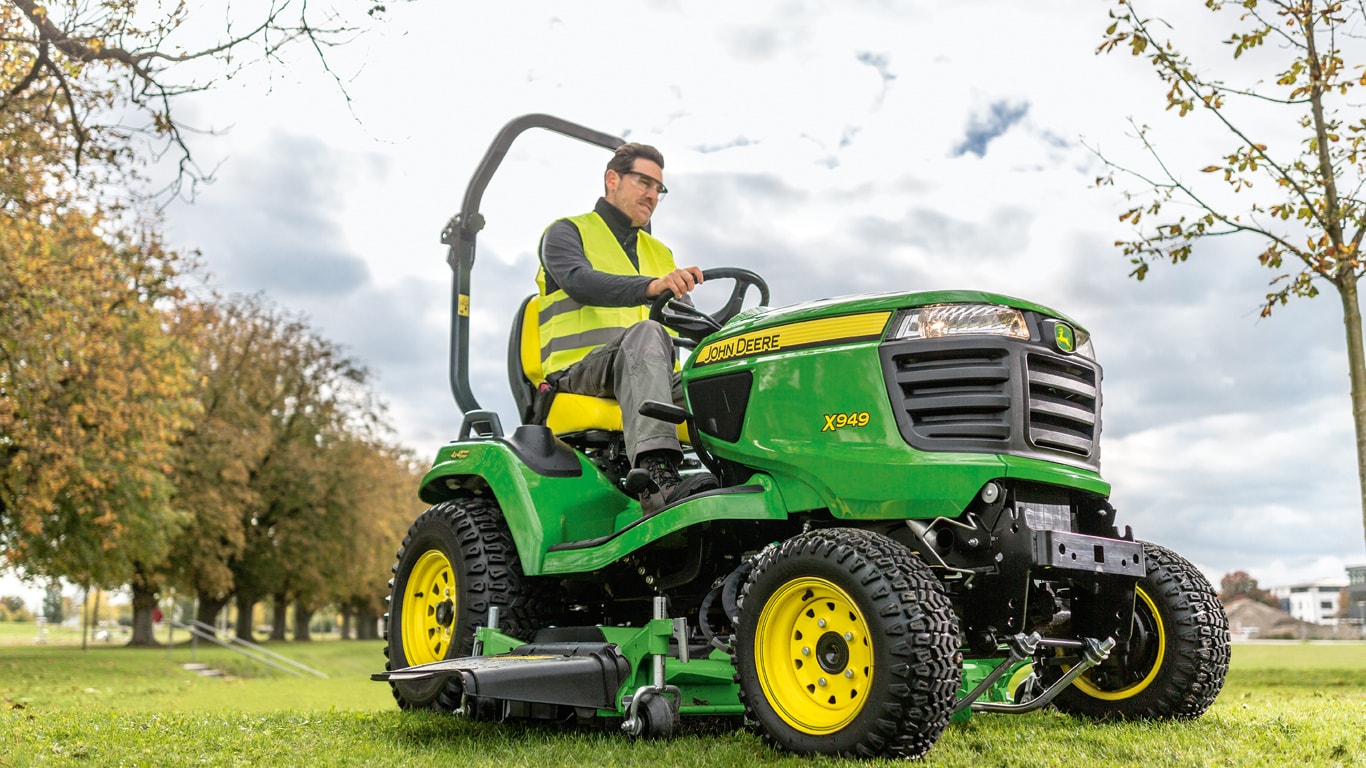

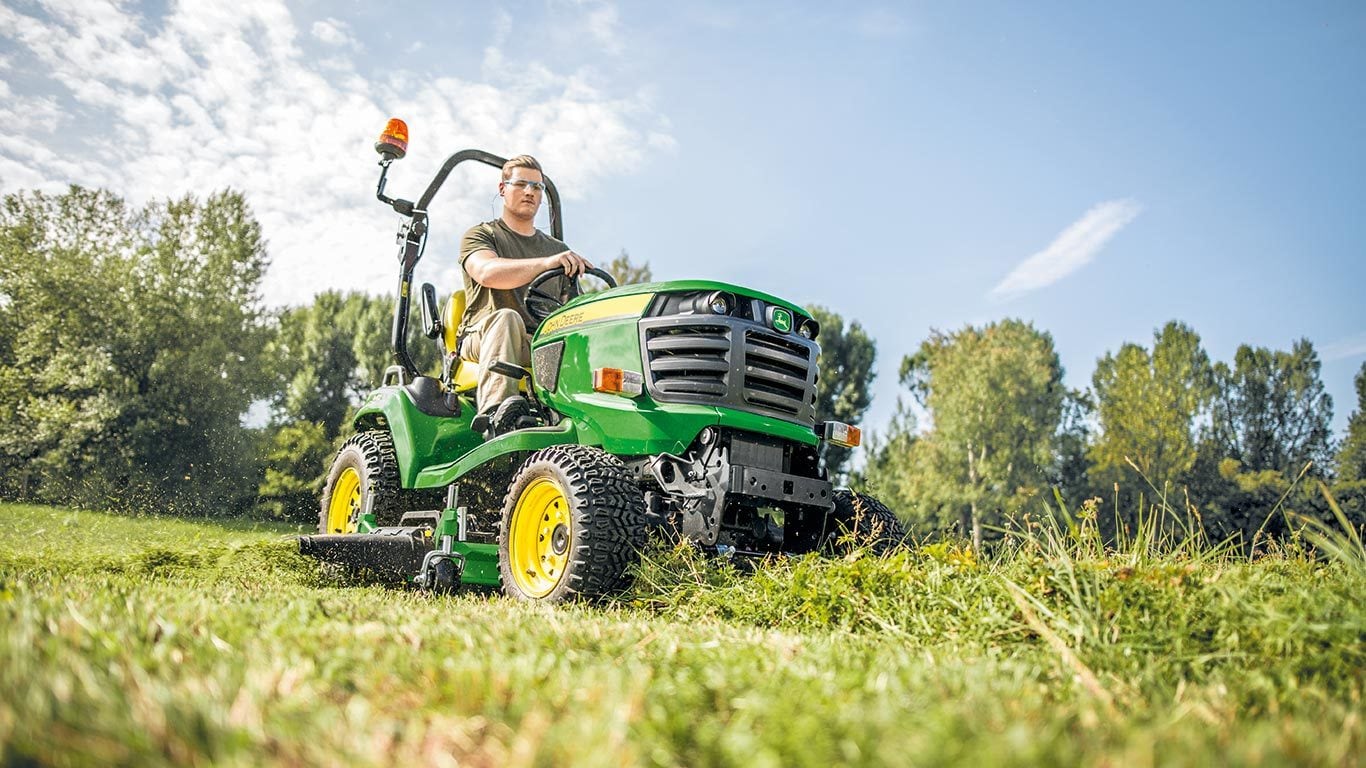

Traktorn X949 vid klippning
Rymlig plattformsdesign
Formgiven huv med inbyggda luftintagssilar
17,9 kW (24 hk) dieselmotor
Luftintagssilar
Kylargaller utdraget för rengöring
Diselmotorns luftfilter
Luftfiltrets serviceindikator
Servostyrningens manöverventil
Tvåhjulsstyrd hydrostatisk transaxel
Svetsad fullängdsram av stål
Valfritt dragfäste och dragkula visas
X940-traktor som med 48A-klippdäck
Undersidan på 48A-klippdäck (liknande klippdäck från Z300 ZTrak™-klipparen visas)
Accel Deep™ 48A klippdäck
Accel Deep™ 48A klippdäck
Tvättanslutning på klippdäcket
Tvättslangsanslutning på klippdäcket med lokalt inköpt slanganslutning
Lättjusterade hjul på klippdäcket och förstärkning på klippdäckets sida
500 liters bakmonterad uppsamlare med 3 säckar och Power Flow™ visas (tillval)
Power Flow™-fläkt (visas på U.S. X590-traktor)
X949-traktor som klipper med HC-klippdäck på 137 cm
X948-traktor som klipper med HC-klippdäck på 152 cm
137 cm HC-klippdäck sett ovanifrån (amerikansk modell visas)
137 cm HC-klippdäck sett underifrån
Däckgreppsfunktion och hajtandsformad beläggning
Överkörningsramp borttagen för åtkomst till spindel (amerikansk modell visas)
Tvättanslutning på klippdäcket
Tvättanslutning på klippdäcket med slanganslutning
Komponenter i mulchingutrustningen (48 HC visas)
AutoConnect™ (tillval)
X949-traktor som körs upp på högkapacitetsklippdäck
MulchControl™ med stängd avskärmningsplåt
MulchControl™ med öppen avskärmningsplåt
MulchControl™-handtaget (standard med MulchControl™)
Hydrauliskt MulchControl™-ställdon (tillval)
Traktorn X948 vid klippning
MulchControl™-handtag (visas på 152 cm klippdäck)
MulchControl™ med avskärmningsplåten öppen (visas på 152 cm klippdäck med hög kapacitet)
MulchControl™ med avskärmningsplåten stängd (visas på 152 cm klippdäck med hög kapacitet)
500 liters bakmonterad uppsamlare med 3 säckar och Power Flow™ visas (tillval)
Power Flow™-fläkt (visas på U.S. X590-traktor)
Viktiga fördelar för överlägsen klippprestanda och mångsidighet i utrustning
Traktorn X940 vid klippning
Traktorn X949 vid klippning
X940 Signature-seriens traktorer erbjuder dessa viktiga prestandafördelar:
- Kraftig robotsvetsad ram för styrkan att köra en mängd olika utrustningar
- Massor av hästkrafter och vridmoment för att köra större utrustning
- Tre dieselmodeller (X940, X948, X949)
- Ökad hållbarhet
- Bättre bränsleekonomi
- Lättanvänd Twin Touch™-fotstyrd hydrostatisk transmission
- Servostyrning för snabb, exakt kontroll
- Fyrhjulsdrift (4WD) för optimal dragkraft i alla användningsområden och markförhållanden (X948)
- Fyrhjulsstyrning i kombination med 4WD för oöverträffad trimningsförmåga (X949)
- Differensialspärr för ökad dragstyrning
- Hydraulisk kraftuttagskoppling med mjukt, modulerad koppling
- Axeldriven utrustning gentemot en remdriven
- Axeldriven transmission gentemot en remdriven
- Instrumentbräda av biltyp med mätinstrument och indikatorlampor
- Ergonomiskt placerade förarreglage
- Sätesalternativ med hög komfort
- Fällbart, smidigt överstörtningsskydd (ROPS)
- Tvåspolig hydraulisk styrventil med utlopp
- Gräsklipparens djupstopp är justerbar från sätet med mätare
- Exact Adjust-nivelleringfunktion med inbyggd mätare och justeringsverktyg
- Strålkastare och bakljus av biltyp gentemot reflexer
- Extra tillval, kraftuttag 540 rpm bak
- Valfri begränsad kategori 1 3-punktslyft för bakmonterad utrustning
- Quick-hitch fram som tillval
- Kraftuttag fram som tillval
Modern formgivning med funktionell design
Rymlig plattformsdesign
Formgiven huv med inbyggda luftintagssilar
X940 Signature-seriens traktorer har en mycket kompakt design som erbjuder professionella egenskaper.
Den öppna plattformen är rymlig och välordnad:
- vilket gör det lätt att kliva på och av traktorn
- Gott om benutrymme med inbyggda hälförsänkningar för bekväm användning
Huv i ett stycke omsluter motorn helt:
- förbättrar utseendet
- Tystare drift
- Lätt att ta bort för bättre servicetillgänglighet
Motorn är en trecylindrig dieselmotor för låg bränsleförbrukning och lång hållbarhet
17,9 kW (24 hk) dieselmotor
En vätskekyld, trecylindrig dieselmotor ger utomordentlig effekt, bra prestanda, låg bränsleförbrukning och lång hållbarhet för yrkesmässig användning:
- Stor slagvolym ger exceptionellt vridmoment
- Gjutjärnsblock förbättrar bullerabsorption
- Till kvalitetsegenskaperna hör cylinderfoder av gjutjärn, toppventiler, trycksmörjning och utbytbart oljefilter
- Startmotorn med solenoid garanterar lätt start, även när det är kallt
- Högeffektiva glödstift säkerställer snabb start i kyla; ett automatiskt avkänningssystem berättar för föraren när motorn är klar att starta
- Mekanisk bränsleavluftning eliminerar behovet av verktyg och bränsleläckage på marken vid avluftning av bränslesystemet:
- Pumpa helt enkelt bränslepumpen som finns på motorns sida
- Elektrisk bränsleavstängning eliminerar behovet av en separat strömbrytare
- Indirekt insprutning med förkammare ger en mjuk och tyst gång
- Motormonterad 40 A generator levererar reglerad laddning till batteriet för snabb uppladdning:
- Ger också mycket ström för 12 V-drivna redskap och tillbehör
- Låga avgasutsläpp är certifierade för att uppfylla europeiska standarder för renare luft:
- Utförande med toppventil för effektivt luftflöde
- Utförande med virvelförbränningskammare för effektiv förbränning
- Vätskekylning som ger mer konstant driftstemperatur
- Sluten vevhusventilation återcirkulerar och förbränner vevhusets kolväten
Hästkrafter (hk) |
Max. vridmoment |
Kylning |
Slagvolym |
18 kW (24,5 hk) |
--- |
Vätska |
903 cm³ |
Luftintagssystem
Luftintagssilar
Kylargaller utdraget för rengöring
Motorns luftintag sker genom nätförsedda paneler vid rattstångens bas och på traktorns högra och vänstra sida:
- Den renaste och svalaste delen av traktorn
- Renar luften för att förhindra att gräs och skräp hamnar i kylaren eller luftrenaren
- Lätt att rengöra och underhålla så att motorn drivs med optimal temperatur
Diselmotorns luftfilter
Dieselmotorn använder ett effektivt luftfilter med utbytbara element och en cyklonrenare:
- Helt tätat för effektiv rengöring
- Cyklonrörelse är utformad för att slunga ut 90 till 95 procent av smutsen innan den når pappersfiltret
- Sekundärfilter för ytterligare filtrering
- Total effektiv filteryta på 3 303 cm²
Luftfiltrets serviceindikator
En luftfilterbegränsningsindikator är standardutrustning:
- Varningslampa på instrumentpanelen varnar föraren när luftfiltret är smutsigt och behöver bytas ut
- Med en visuell kontroll förenklas luftfiltrets dagliga service
- Indikatorn ökar motorns livslängd genom att eliminera att smuts kommer in i maskinen av misstag på grund av att luftfiltret underhålls för ofta
Hydraulisk servostyrning ger lättmanövrerad styrning
Servostyrningens manöverventil
Servostyrning är standardutrustning. Den ger lättmanövrerad styrning, som på en bil:
- Minskad förartrötthet
- Bättre manöverduglighet
- Ökad produktivitet
|
Tvåhjulsstyrning (2WS), tvåhjulsdrift (2WD |
Fyrhjulsstyrning och permanent fyrhjulsdrift (4WD) |
Permanent 4WD, tvåhjulsstyrning |
Vändradie |
635 mm (25 tum) |
533,4 mm (21 tum) |
600 mm (23,6 tum) |
Rullar på oklippt cirkel (152 cm klippdäck) |
711,2 mm (28 tum) |
470 mm (18,5 tum) |
711,2 mm (28 tum) |
Rattvarv, fulla utslag vänster |
2,5 |
2,8 |
2,8 |
Rattvarv, fulla utslag höger |
2,1 |
2,1 |
2,1 |
Hydrostatisk bekväm drivning
Tvåhjulsstyrd hydrostatisk transaxel
En robust, kraftig yrkesmässig hydrostatisk transaxel hanterar en stor mängd olika jordbruksfunktioner och yrkesmässig klippanvändning.
Oändlig kontroll av körhastighet och jämn riktningsändring ger effektivitet och körkomfort.
Differentialspärren ger positiv kraft till båda drivhjulen för ökad dragkraft. Den kan kopplas in av föraren efter behov.
| Framåt | 0 till 13,7 km/h |
| Bakåt | 0 till 9,7 km/h |
Många kvalitetsfunktioner tillhandahålls:
- Den universella kardanknutssplineaxeln mellan motorn och växellådan är hållbar och ger effektiv överföring av kraft (inga bälten, ingen slirning, ingen kraftförlust).
- Den utgående kraftöverföringsaxel med kontinuerlig kraftöverföring (PTO) har inga bälten som kan glida eller slitas ut.
- Internt hydrauliskt kraftuttag (PTO) med en koppling för flera skivor:
- Mjuk, smidig koppling
- Längre skivlivslängd med kontinuerligt oljebad
- Ingen service krävs eftersom skivor är självjusterande
- Inneliggande våta skivbromsar:
- Isolerad från smuts, rost, is eller andra föroreningar för effektiv bromsfunktion
- Kyls kontinuerligt av transmissionsolja för att minimera slitage och eliminera förlusten av bromsar från överhettning
- Tyst design eliminerar praktiskt taget hydrostatiskt gnissel.
- Stor, effektiv 6 cm³ matarpump ger utmärkt flöde och tryck för att möjliggöra drift av en mängd av hydrauldriven utrustning.
- Utvändigt monterad, oljefyld stötdämpare i styrsystemet säkerställer smidig start och stopp.
- Enastående styrka och hållbarhet:
- Gjutna flänsade axlar av biltyp
- Tungt gjutna axelhus i pressgjuten aluminium
- Använder en axiell kolvtypspump och motor gentemot mindre effektiva roterande kultypsgrupper
Transmissionsoljekylare
En transmissionsoljekylare är standardutrustning:
- Hjälper att hålla oljetemperaturerna svalare under höga dragbelastningsarbeten
- Separat kylare av biltyp för att ge ökad kapacitet för oljekylaren såväl som kylaren, jämfört med en oljekylare inuti kylaren
Fullängdsramen är tillverkad av svetsat stål för ökad styrka
Svetsad fullängdsram av stål
Den svetsade fullängdsramen av stål med C-kanal ger styrka för att hantera tung utrustning:
- Ramsidoskenor bildas av kraftig 4,6 mm tjock stålplåt för extra styrka.
- Den främre stötfångaren/belastningsvikthållaren är formad av kraftigt 9,5 mm stål.
Ramen är MIG-svetsad med robotteknik:
-
Konstanta svetsfogar för maximal styrka
- Inga bultar som kan lossna
En främre Quik-Tatch-belastningsvikthållare är utformad i ramen:
- Den ger ett bekvämt sätt att lägga till 76 kg vikt till traktorns framsida med fyra portföljvikter
- Sträcker sig framför huven för att fungera som en stötfångare
Valfritt dragfäste och dragkula visas
Det främre dragfästet är utformat i ramen:
- Utmärkt för att placera släpvagnar, båtar etc. i trånga utrymmen
Det 122 cm breda Accel Deep™ (48A)-klippdäcket klipper rent och är mångsidigt
X940-traktor som med 48A-klippdäck
Det 122 cm breda Accel Deep™-klippdäcket är tillverkat av smidd stål med en djup design med plan ovansida som levererar utmärkt klippkvalitet, produktivitet, renhet, hållbarhet och mångsidighet. Optimala prestanda och spridning av klippet är resultatet, även vid högre klipphastigheter eller i högt gräs:
- 12,3 cm djup över hela däckskalet ger optimala prestanda för klippning, mulching och uppsamling
- Tillvalet MulchControl™-system ger överlägsen mulchingprestanda och mångsidighet.
- Konstruktionen av smidd stål eliminerar skarpa kanter och hörn där material kan samlas och försämra klipprestandan
- Klippdäcket är flytande upphängt mot fordonet för en mjuk och jämn klippning
- Justerbara hjul på klippdäcket, positionerade just ovanför marknivån, hjälper till att förhindra skalpering.
- Klipphöjden kan justeras i steg om 6,4 mm så att klipparen alltid kan ställas in på lämplig stubbhöjd
- Kompatibel med Power Flow™-materialuppsamlingssystemet med hög prestanda
- För användning med X750, X754, X758, X940, X948 och X949
OBS! För 48A 9095M-klippdäcken och 5370DM kräver en eftermonteringssats med standardanslutning eller automatisk anslutning (liknande den på 54 HC- och 60 HC-klippdäck). Till skillnad från 54 HC och 60 GC är det axeldrivna 48A-klippdäcket inte ett överkörningsklippdäck. Operatören kan rotera klippdäckshjulen 90 grader och köra 48A-klippdäcket under traktorn och använda den automatiska anslutningen för att ansluta till kraftuttagsaxeln (PTO).
Utmärkt klippkvalitet
Undersidan på 48A-klippdäck (liknande klippdäck från Z300 ZTrak™-klipparen visas)
Djupt smidda klippdäck ger utmärkt klippkvalitet. Det ger plats för att klippt och svävande material ska kunna lämna klippdäcket utan att klippas en gång till:
- Minskar den upprepade klippningen av gräset, ger mer kraft som kan användas till att klippa det inkommande, oklippta gräset, vilket ger en kraftig förbättring av klipparens kapacitet.
- Hjälper till att bibehålla en utmärkt klippkvalitet vid högre klipphastigheter
- Obehindrat materialflöde genom utkastet förhindrar att klippet stör klippningen av det oklippta gräset. Därför kan knivarna klippa materialet snyggt och rent.
- Även i mulchingläget förbättras klippningens jämnhet jämfört med andra konstruktioner tack vare att det extra djupet sörjer för kontinuerlig cirkulation, optimal upprepad klippning och en jämn fördelning av klippet.
- Exact Adjust-nivåregleringssystemet för klippdäck ger en snabb och exakt nivellering av klippdäcket
Produktivitet – får jobbet snabbt gjort
Accel Deep™ 48A klippdäck
Djupt smidda klippdäck ger hög produktivitet, som får jobbet avklarat snabbt. Det ger plats så att det klippta och svävande materialet kan lämna klippdäcket snabbt, vilket minskar omfattningen av upprepad klippning så att mera kraft finns över för att bearbeta det inkommande, oklippta gräset:
- Ger en stark förbättring av klipparens kapacitet som därför bibehåller utmärkta klipprestanda under svåra klippförhållanden och vid högre hastigheter
Utkastets stora öppning är både hög och bred för att kunna hantera mera material:
- Ger ett smidigt, jämnt utkast av klippet vid alla klipphastigheter
- Minskar risken för igensättning, speciellt viktigt vid arbete i vått, tjockt eller tätväxande gräs och vid uppsamling
- 48A-Power Flow™-blåset har ett inloppshus vars area är över 50 procent större än 48X-Power Flow™-blåset, som användes på tidigare maskiner.
Mindre smuts på klippare och förare
Accel Deep™ 48A klippdäck
Däcksskalets plana ovansida under smide är optimal för att hålla både föraren och klippdäcket rena:
- Det är få ställen där material kan fångas upp och hållas kvar, både ovanpå och under däcket.
- Däckets ovansida håller sig renare, vilket minskar tidsåtgång och ansträngning vid rengöring och service
- Däckets undersida är självrensande för att bibehålla optimala prestanda utan att material samlas och stör flödet av luft och gräsklipp
- Mindre behov av rengöring och borttagning av material som fastnat på klippdäckets undersida
- Djupet på Accel Deep™-klippdäck minimerar mängden av material som läcker ut från däckets framsida
- Begränsad mängd av material som virvlas upp över förare och klippdäck
- Jämnt materialflöde som lämnar utkastet, mindre upprepad klippning resulterar i längre strån som minskar risken för att de ska landa på föraren
- Mulchingen förhindrar helt att materialet kastas ut och MulchControl™ gör mulchingen till en praktisk lösning för de flesta klippningsförhållanden.
Mångsidighet – enkelt att ändra mellan sidoutkast, mulchning och uppsamling
48A-klippdäcket är konstruerat för maximal mångsidighet, och det är ytterst enkelt att ändra från ett utkastläge till ett annat:
- Om tillvalet MulchControl™ har installerats (tillsammans med specialmulcherknivar) kan du ändra från sidoutkast till mulching eller tvärtom genom att helt enkelt slå om en spak.
- Det är inte nödvändigt att byta knivar när man ställer om mellan utkastlägena då mulcherknivarna har konstruerats för att fungera även med sidoutkast.
- Den bakmonterade uppsamlaren Power Flow™ kan användas tillsammans med redskapet MulchControl™ genom att helt enkelt ställa MulchControl™-spaken i läget för sidoutkast.
Rengöring av ett klippdäck – både ovansida och undersida – är en av de vanligaste underhållsaktiviteterna:
- Designen med plan ovansida reducerar antalet ställen där material kan samlas och gör att material som ändå har samlats är lätt att ta bort.
Tvättanslutning på klippdäcket
Tvättslangsanslutning på klippdäcket med lokalt inköpt slanganslutning
En tvättslangsanslutning finns för att underlätta rengöringen av klippdäckets undersida:
- En slangkoppling passande till den vattenslang som används kan köpas lokalt för att ansluta slangen till tvättanslutningen.
Utmärkt, inbyggd hållbarhet
Lättjusterade hjul på klippdäcket och förstärkning på klippdäckets sida
48A-klippdäcket har robusta spindelinfästningar för att knivarna ska vara synkroniserade även efter flera års hård tjänst:
- Smidd av slitstark 3,4 mm tjock stålplåt
- Ribbor i däcksskalet ökar styrkan där det behövs.
- 48A är tillverkad för yrkesmässig användning.
Klipparens hjul är extra kraftiga:
- Ger högre styrka och hållbarhet för längre, problemfri livslängd.
- Inställning av hjulen till korrekt höjd för vald stubbhöjd går snabbt och enkelt.
48A-klippdäcket är försett med en sidoförstärkning bestående av en massiv stålstång med 16 mm diameter som ger extra styrka och skydd.
Elektrostatisk lackering i två steg och pulverlack ger extra skydd mot rost.
Power Flow™-uppsamlingssystem
500 liters bakmonterad uppsamlare med 3 säckar och Power Flow™ visas (tillval)
Power Flow™-fläkt (visas på U.S. X590-traktor)
Materialuppsamlingssystem är tillgängliga för användning med Power Flow™-blås och innehåller:
- 500 liters Power Flow™ bakmonterad uppsamlare med 3 säckar
Power Flow™-blåset och utkastkanalen är enkla att installera. Power Flow™-blåset svängs ut för enkel rensning och rengöring.
Högkapacitetsklippdäck (HC, High Capacity) på 137 cm och 152 cm i extra kraftigt utförande
X949-traktor som klipper med HC-klippdäck på 137 cm
X948-traktor som klipper med HC-klippdäck på 152 cm
Däckdesignen med ett djup på 14 cm ger utmärkt luftflöde, som gör att materialet kan bearbetas snabbt och effektivt. Däcket är smitt av kraftig 3,8 mm tjock stålplåt och har en svetsad förstärkning i nedre kanten för att ge extra styrka och hållbarhet.
137 cm HC-klippdäck sett ovanifrån (amerikansk modell visas)
137 cm HC-klippdäck sett underifrån
HC-klippdäck formas i en hydraulpress för att minimera antalet svetsfogar, vilket ger en slät undersida som minskar materialavlagringarna:
- Bredare och högre utkastöppningar ger en jämn fördelning av klippet för att ge ett resultat med utmärkt utseende under alla förhållanden.
- Hållbar plastdeflektor sprider gräsklippet jämnt över gräsmattan, är gångjärnsupphängd och kan lyftas upp för att minimera det lagringsutrymme som krävs.
- De 25 mm tjocka kallsmidda spindlarna är värmebehandlade för högsta styrka och stöds av kullager.
- Knivarnas överlappning är större än på många konventionella däck, för att ge en ren klippning.
- Klippdäcket kan kasta ut i sidled, mulcha (tillval) eller använda ett Power Flow™ uppsamlingssystem (tillval).
Däckgreppsfunktion och hajtandsformad beläggning
Överkörningsramp borttagen för åtkomst till spindel (amerikansk modell visas)
Det finns ramper för att kunna köra över klippdäcket för installation och borttagning från traktorn:
- Byggd av 30 procent glasfylld polypropen för att kunna bära traktorns vikt
- Polypropenmaterialet är rost- och korrosionsfritt och bibehåller utseendet länge
- Hajtandsformad beläggning på rampsluttningarna för mer dragkraft vid körning upp på klippdäcket
- Däckgrepp bak på rampen ger extra dragkraft
- Ramper som tagits bort och ersatts utan verktyg för att möjliggöra bekväm service av knivspindlarna
Tvättanslutning på klippdäcket
Tvättanslutning på klippdäcket med slanganslutning
En tvättslangsanslutning finns för att underlätta rengöringen av klippdäckets undersida:
En slangkoppling passande till den vattenslang som används kan köpas lokalt för att ansluta slangen till tvättanslutningen.
Högpresterande mulchingutrustning som tillval
Komponenter i mulchingutrustningen (48 HC visas)
Den högpresterande mulchingutrustningen ger utmärkta mulchingresultat:
- Detta är en högpresterande mulchingutrustning som inkluderar formpressade avskärmningsplåtar för att leda materialet och speciella mulcherknivar som ger överlägsen prestanda.
- De speciella mulcherknivar som ingår kan också användas för sidoutkast och uppsamling, även om den totala prestandan kan vara något sämre än när standardknivar används.
- Beställ: BM23977, 54 högkapacitets (HC) mulchingutrustning
MulchControl™-redskap (tillval)
Tillval AutoConnect™ drivning
AutoConnect™ (tillval)
AutoConnect™ drivaxel är en tillvalssats som automatiskt ansluter eller kopplar bort klippdäckets drivning vid traktorns mittre kraftuttagsaxel.
AutoConnect™-drivningen behöver inte tas bort från traktorn när frontdriven utrustning används.
Kortfattad instruktion för överkörning av klippdäck (viktigaste stegen)
John Deere har konstruerat ett system som gör det enkelt koppla ifrån och ansluta klippdäcket. Bara några få steg behöver följas noggrant för att du ska lyckas.
Listan nedan omfattar de viktigaste stegen. Se även instruktionsboken där proceduren beskrivs i detalj. Traktorn har troligen redan klippdäcket installerat så dessa steg börjar med demonteringen.
DRIVEJD - Alltid Pålitlig Produkt
Steg för demontering av klippdäcket
Kör traktorn till ett plant område
Klart klippdäck
- Justera hjulen och sänk ner klippdäcket
- Dragarmar borttagna (fram) och lossade (bak)
- Kraftuttag: koppla bort om kraftuttaget är anslutet manuellt, backa sedan för att lossa de bakre dragarmarna (är den försedd med AutoConnect™, kopplas även kraftuttaget bort när du backar)
- Lyft upp bakre dragarmarna
Öka motorvarvtalet, koppla in differentialspärren och kör över
Steg för installation av klippdäcket
Kontrollera att traktor och klippdäck är klara
- Inriktning av traktor och klippdäck
- Dragarmar upp
- Kraftuttag i korrekt position (om manuell anslutning av kraftuttag, placera axeln i klipparens upphängare)
Koppla in differentialspärren, öka motorvarvtalet och kör eller backa över
Koppla klippdäcket till traktorn
- Inriktning och fastsättning verifierad och kraftuttaget anslutet
- Dragarmar fastsatta, fram
- Positionera klippdäckets hjul
Klart! Ställ in klippdäckets klipphöjd och klipp.
Anslutningsmöjligheter för klippdäck
X949-traktor som körs upp på högkapacitetsklippdäck
Klippdäcken med hög kapacitet har ramper placerade upptill på klippdäcket för att ge en enkel installation:
- Med 4WD-traktorer kan föraren helt enkelt köra upp på och över klippdäcket.
- Med en 2WD-traktor måste föraren backa upp på och över klippdäcket.
Så här demonteras klippdäcket:
- Koppla ifrån drivaxeln.
- Frigör dragarmens lås.
- Backa eller kör upp traktorn på klippdäcket och ned från detta.
- Med 4WD-traktorer kan föraren helt enkelt backa upp på och sedan ner från klippdäcket.
- Med 2WD-traktorer kan föraren helt enkelt köra fram och upp på och sedan ner från klippdäcket.
MulchControl™ med stängd avskärmningsplåt
MulchControl™ med öppen avskärmningsplåt
MulchControl™-tillbehöret gör mulching mer praktisk i många klippningssituationer, eftersom den inte bara gör ett utmärkt mulchingarbete utan även gör att klipparen på enklaste sätt kan konverteras när det är bättre att jobba med sidoutkast eller samla upp klippmaterialet. Till fördelarna med mulching av gräsklippet hör:
- En prydlig gräsmatta
- Gräsklippet blåser inte över föraren, infarter eller rabatter
- Mindre användning av konstgödsel
- Man slipper arbetet med att ta hand om gräsklipp
Det enkla, innovativa utförandet gör det lätt att använda och underhålla MulchControl™:
- Eftermonteringssatsen MulchControl™ innehåller avskärmningsplåtar som leder materialflödet under klippdäcket.
- Vänster knivområde är helt slutet och optimerat för mulching, och mulchar därför även när gräsklipparen är inställd på sidoutkast.
- Avskärmningsplåtarna runt mittre och höger kniv är optimerade för mulching när avskärmningsplåten vid utkastet är stängd.
MulchControl™-drift
MulchControl™-handtaget (standard med MulchControl™)
Hydrauliskt MulchControl™-ställdon (tillval)
MulchControl™-redskapet (tillval) kommer med ett handtag placerat högst upp på klippdäcket, som används till att öppna och stänga utkastets avskärmningsplåt:
- Föraren måste kliva av maskinen vid in- och urkoppling av mulchingläget.
Ett MulchControl™-redskap med hydrauliskt ställdon (tillval) finns tillgängligt för att ersätta standardstyrspaken och låta föraren styra MulchControl™ från sätet med traktorns hydrauliska styrspak.
OBS! För hydraulisk styrning av MulchControl™-avskärmningsplåten behöver både MulchControl™-redskapet och det hydrauliska MulchControl™-ställdonet beställas. Det hydrauliska MulchControl™-ställdonet är ett tillval med extra kostnad för MulchControl™-redskapet.
Att ändra från mulching till sidoutkast eller tvärtom med handspaken eller det hydrauliska MulchControl™-ställdonet tar endast några få sekunder.
MulchControl™ passar bra för klippning under följande omständigheter:
- Mulching som standard, men sidoutkast när gräset blir för långt
- Sidoutkast som standard, men behov av att kunna stänga utkastkanalen för att kontrollera klippet
- Alltid mulching på den huvudsakliga gräsmattan, men ofta sidoutkast på mindre viktiga ytor
- Uppsamling, men behov av att klippa längre innan tömning av säckarna
Med MulchControl™ har föraren full kontroll över klippet. Nu kan föraren dra all nytta av mulchingen och fortfarande ha möjlighet att ändra om till sidoutkast eller uppsamling när så behövs.
MulchControl™-begränsningar
Även i läge för sidoutkast kommer MulchControl™ fortfarande att mulcha ungefär en tredjedel av materialet. När läget för sidoutkast används, är maskinen därför också delvis inställd för mulchning. Detta kan vara en fördel vid klippning med sidoutkast eller uppsamling, eftersom det minskar materialmängderna som måste hanteras. I andra fall kan detta vara till nackdel:
- Vid klippning av kraftigt gräs för sydliga regioner som Zoysia och Bermuda
- Vid klippning i förhållanden med vått, högväxt gräs, som påträffas vid Stillahavskusten i nordvästra USA
- När optimal uppsamling och rensning av gräsmattan önskas
MulchControl™ kompatibilitet
MulchControl™ är en fältmonterad utrustning. Mulcherknivar ingår.
MulchControl™ passar till 2015 och senare X700 och X900 Signature-seriens traktorer med:
- 9090M HC-klippdäck på 137 cm (SN 030,001-070,000)
- 9096M och 0281DM HC-klippdäck på 137 cm (SN 070,001-)
- 9091M HC-klippdäck på 152 cm (SN 030,001-070,000)
- 9097M och 0410DM HC-klippdäck på 152 cm (SN 070,001-)
- Hydrauliskt MulchControl™-ställdon (tillval) (BUC10536) finns endast tillgängligt för årsmodell 2019 och nyare klippdäck (9096M, 0281DM, 9097M och 0410DM). Dessutom måste klipparen vara utrustad med MulchControl™-standardredskapet.
OBS! Det hydrauliska MulchControl™-ställdonet finns inte tillgängligt för Accel Deep™-klippdäcket på 122 cm.
Beställ:
BM26300 MulchControl™-redskap (54 HC)
MulchControl™-system ger överlägsna mulchingprestanda och mångsidighet och snabb omvandling
Traktorn X948 vid klippning
MulchControl™-handtag (visas på 152 cm klippdäck)
MulchControl™-systemet (tillval) gör mulching mer praktisk i många klippningssituationer, eftersom den inte bara gör ett utmärkt mulchingarbete, utan även gör att klipparen på enklaste sätt kan konverteras när det är bättre att jobba med sidoutkast eller samla upp klippmaterialet. Till fördelarna med mulching av gräsklippet hör:
- Skapar en prydlig gräsmatta
- Mindre gräsklipp försvinner in i gräsbaldakinen
- Minskar behovet av konstgödsel
- Gräsklippet blåser inte på föraren, infarter eller rabatter
- Du behöver inte kasta bort säckar med gräsklipp
Så här fungerar MulchControl™
MulchControl™ med avskärmningsplåten öppen (visas på 152 cm klippdäck med hög kapacitet)
MulchControl™ med avskärmningsplåten stängd (visas på 152 cm klippdäck med hög kapacitet)
Det enkla, innovativa utförandet gör det lätt att använda och underhålla MulchControl™:
- MulchControl™-systemet omfattar en en justerbar MulchControl™-avskärmningsplåt nära utloppsröret och fasta avskärmningsplåtar som styr materialflödet under klippdäcket.
- MulchControl™-handtaget eller ett hydrauliskt ställdon är placerat högst upp på klippdäcket och används till att öppna och stänga MulchControl™-avskärmningsplåten.
- När MulchControl™-avskärmningsplåten är öppen flyter huvudparten av materialet fritt ut ur utloppsdeflektorn eller in i ett materialuppsamlingssystem.
- När MulchControl™-avskärmningsplåten är stängd, stannar materialet under klippdäcket där det finklipps till mulch och deponeras till gräsmattan.
MulchControl™ passar bra för klippning under följande omständigheter:
- För förare som normalt mulchar men vill kunna stänga utkastet när gräset blivit för långt
- För förare som normalt använder sidoutkast men vill kunna stänga utloppsröret för bättre styrning av klippet i vissa områden
- För förare som konsekvent mulchar de viktigaste grönytorna men ofta använder sidoutkast på mindre viktiga ytor
- För förare som samlar upp gräsklippet men vill kunna klippa längre mellan tömningarna av materialuppsamlingssystemet
Med MulchControl™ har föraren full kontroll över klippet.
Hydrauliskt MulchControl™-ställdon (tillval) (endast på årsmodell 2019 och nyare 54 HC- och 60 HC-klippdäck)
Ett hydrauliskt MulchControl™-ställdon (tillval) finns tillgängligt för att växla MulchControl™-avskärmningsplåten med traktorns hydrauliska styrspak. Förare kan konvertera mellan lägen utan att avbryta klippningsprocessen vilket gör det möjligt att växla mellan lägen:
- När du närmar dig infarter eller rabatter där gräsklipp skulle vara oönskat
- När vind blåser gräsklipp på föraren
- Vid klippning med sidoutkast klipps endast de områden på fastigheten där gräset är för tjockt för mulching
- För uppsamling endast på de områden på fastigheten där gräset är för tjockt och för långt för mulching
Begränsningar med MulchControl™
När sidoutkastet används kommer MulchControl™ fortfarande att mulcha ungefär en tredjedel av materialet. När läget för sidoutkast används, är maskinen därför också delvis inställd för mulchning. Detta kan vara en fördel vid klippning med sidoutkast eller uppsamling, eftersom det minskar materialmängderna som måste hanteras. I andra fall kan detta vara till nackdel:
- Vid klippning av kraftigt gräs för sydliga regioner som Zoysia och Bermuda
- Vid klippning i förhållanden med vått, högväxt gräs, som påträffas vid Stillahavskusten i nordvästra USA
- När optimal uppsamling och rensning av gräsmattan önskas
MulchControl™-avskärmningsplåten kan öppnas eller stängas med Power Flow™-fläkten installerad. Power Flow™-blåsen körs utan material när avskärmningsplåten är stängd.
MulchControl™-kompatibilitet
Varje MulchControl™-system är ett tillval som kommer från fabrik eller som en eftermonteringssats och innehåller allt som behövs för manövrering: avskärmningsplåtar, handtag och mulcherknivar. Om så önskas måste det hydrauliska ställdonet (tillval) beställas separat.
MulchControl™ är kompatibelt med traktorer X750, X754, X758, X940, X948 och X949 med ett av följande klippdäck:
- 9095M och 5370DM 122 cm Accel Deep™-klippdäck
- Årsmodell 2015 till 2018 9090M 137 cm eller 9091M 152 cm högkapacitetsklippdäck (serienummer 030,001-070,000)
- Årsmodell 2019 och nyare 9096M och 0281DM 137 cm eller 9097M och 0410DM 152 cm högkapacitetsklippdäck (serienummer 070,001-)
Hydrauliskt MulchControl™-ställdon (tillval) (BUC10536) finns tillgängligt för årsmodell 2019 och nyare 9096M och 0281DM 137 cm eller 9097M och 0410DM 152 cm högkapacitetsklippdäck (serienummer 070,001-). Klipparen måste vara utrustad med ett standard MulchControl™-redskap:
- Hydraulisk MulchControl™ är inte tillgänglig för 9095M eller 5370DM 122 cm Accel Deep™-klippdäck.
Beställ:
BUC10705 122 cm Accel Deep™ MulchControl
BM26300 137 cm MulchControl™ med hög kapacitet
Power Flow™-uppsamlingssystem göra rensning av gräsmattan enkel
500 liters bakmonterad uppsamlare med 3 säckar och Power Flow™ visas (tillval)
Power Flow™-fläkt (visas på U.S. X590-traktor)
122 cm Edge™ Xtra-gräsklippare samt 137 cm och 152 cm Edge High Capacity (HC)-gräsklippare använder en högpresterande Power Flow™-fläkt för att samla in material i olika uppsamlingssystem:
- 500 l Power Flow™-uppsamlare med tre påsar
Har följande egenskaper:
- Fläkten är gångjärnsmonterad för att underlätta installation.
- Fläkten är lätt att fälla ut för enkel rengöring.
- Fläkten roterar medurs (sett från höger sida) för att flytta materialet upp längs utkastarkanalen på effektivaste sätt. Power Flow™-fläkten fungerar bra med antingen standardknivarna eller mulcherknivarna.
- John Deere-uppsamlingssystemet har hållbar konstruktion för lång livslängd vid hushållstillämpningar eller kommersiella tillämpningar.
OBS! Power Flow™ begränsar användningen av enheten över däck – höger ramp måste tas bort för att ta på/av Power Flow™-drivremmen.
Specifikationer
| Motoreffekt | 18 kW 24.5 hk vid 3 400 rpm | |||
|---|---|---|---|---|
| Transmission | 4-hjulsdrivning | |||
| Servostyrning | Hydraulisk, 4-hjuls servostyrning | |||
| Körhastighet | 13,7 km/h |
