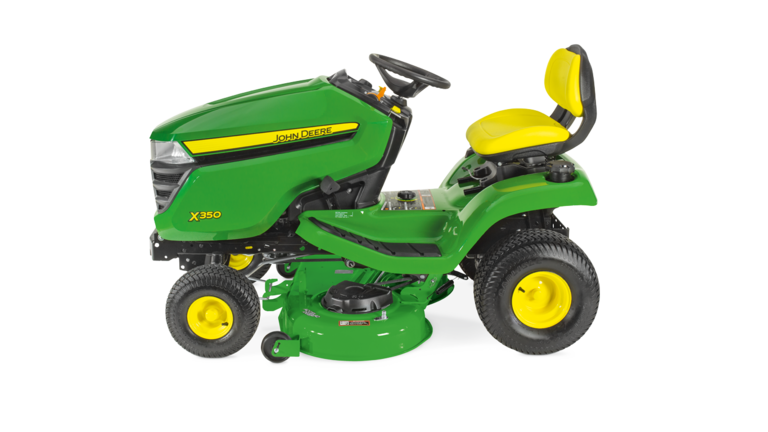

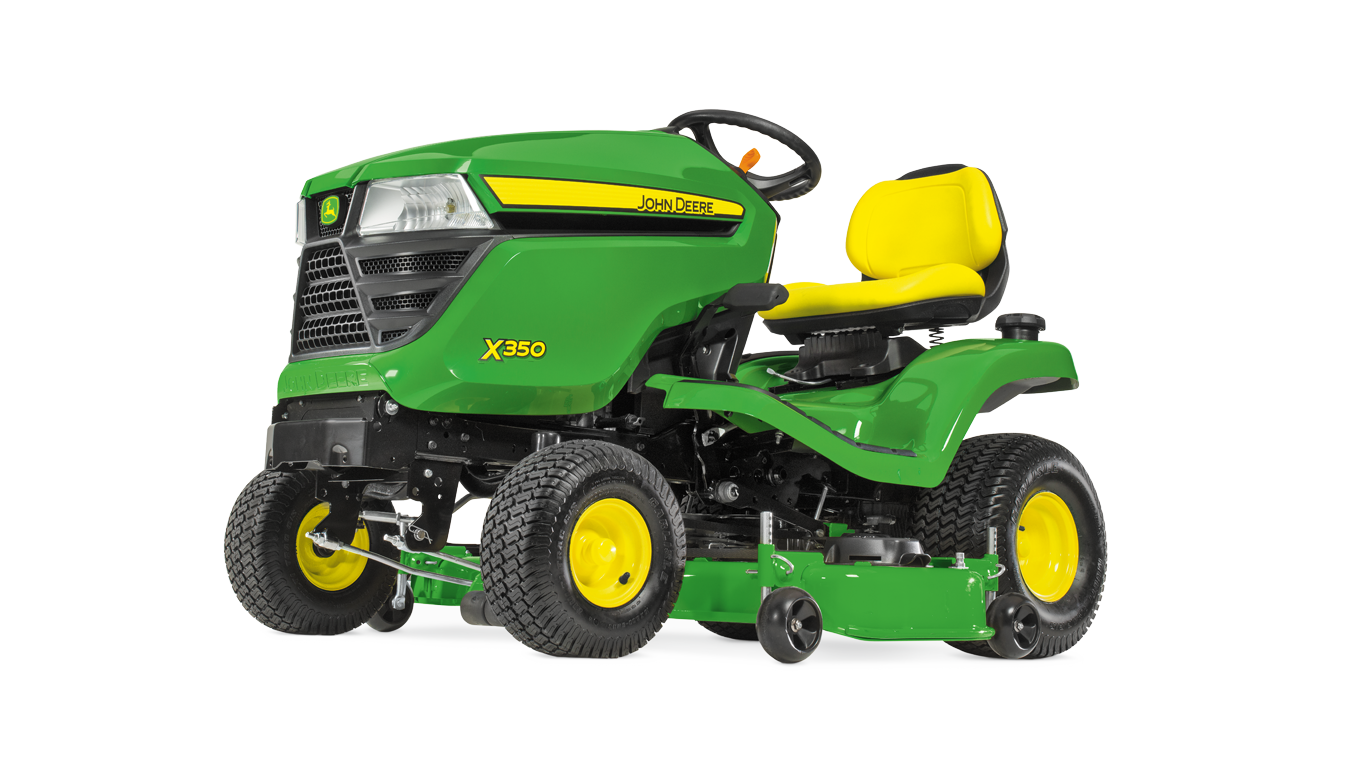

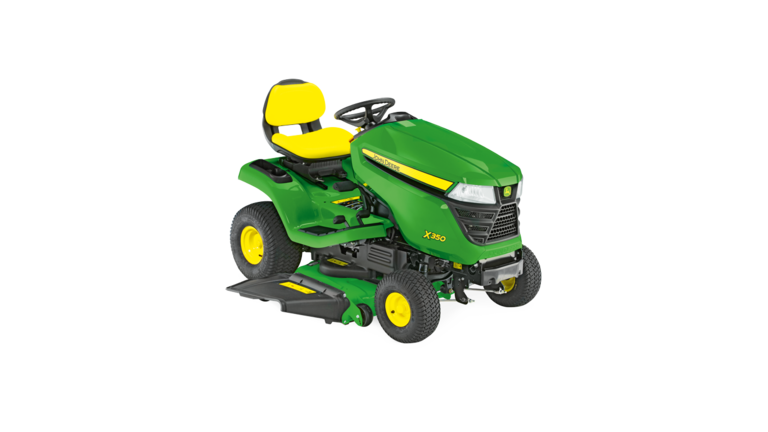

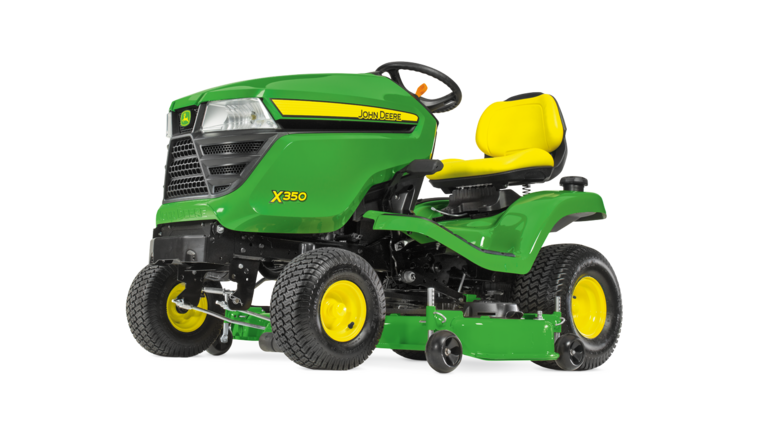

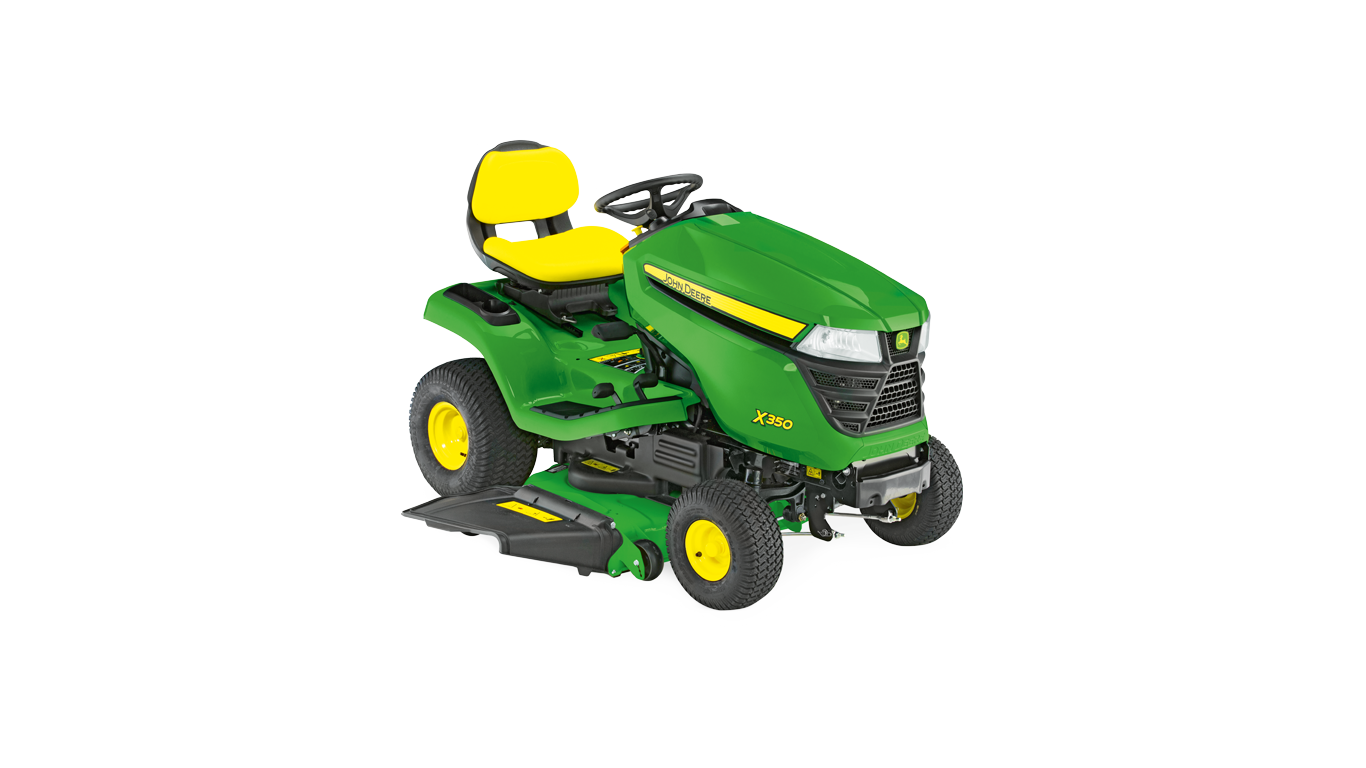

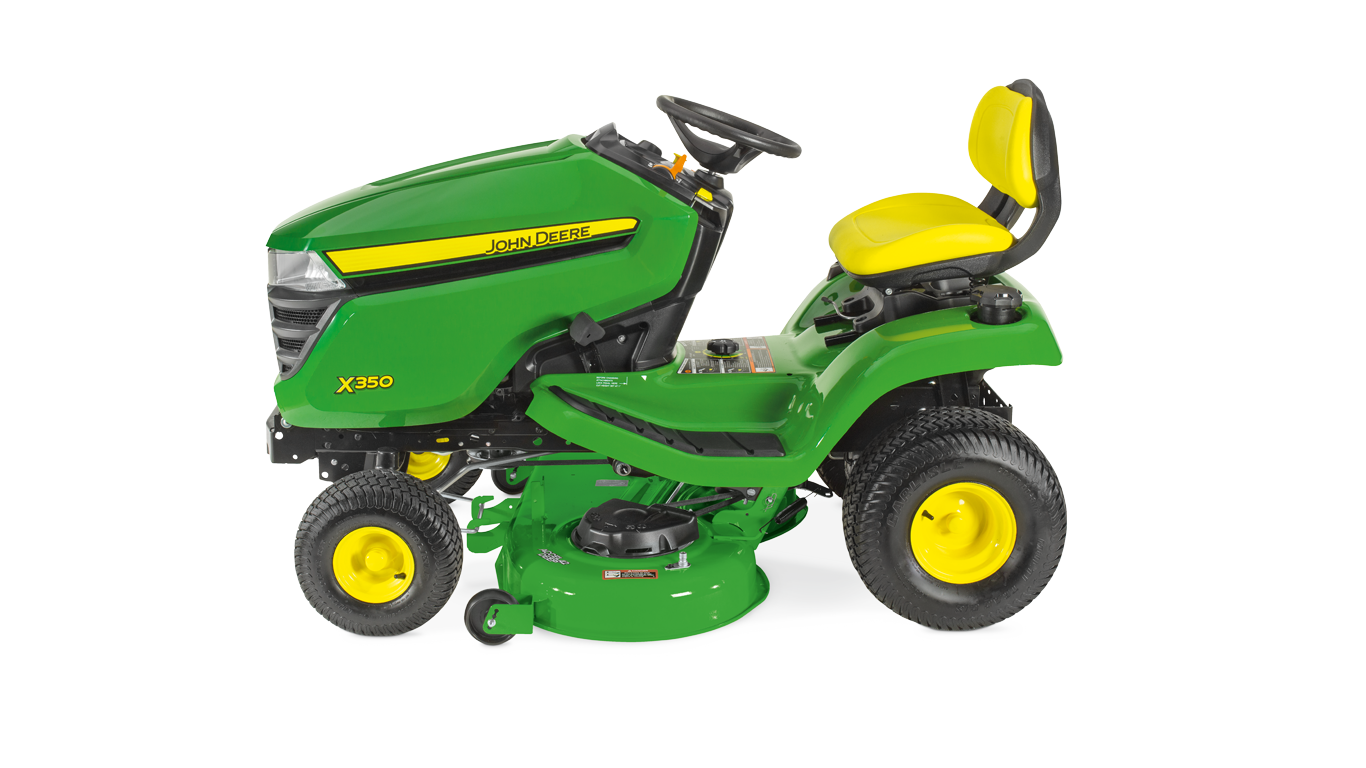

X350Åkgräsklippare

V2-motor med en effekt på 12,2 kW vid 3100 varv/min

Traktorn är utrustad med ett iTorque™ Power System, en rad viktiga motoregenskaper och en exklusiv huvdesign som ger överlägsen segdragningsförmåga, jämn kylning och extra lång hållbarhet.

Den stora motorn på 603 cm³ ger en effekt på 12,2 kW vid 3100 varv/min och levererar massor av kraft och vridmoment vid krävande arbete. Att motorn är större och starkare gör också att den kan arbeta med det lägre varvtalet 3100 varv/min, vilket ger tystare gång.

Motorns viktigaste egenskaper:

• 12,2 kW vid 3100 varv/min
• Stor slagvolym på 603 cm³
• Några kvalitetsegenskaper:
  • Cylinderfoder av gjutjärn
  • Toppventiler
  • Trycksmörjning
  • Utbytbart oljefilter
  • Tvåstegs luftrenare
• V2-motor:
  • Effekt och prestanda av högsta klass
  • Lättstartad
  • Tyst gång

Svänghjulsgenerator

En svänghjulsgenerator ger gott om kapacitet till att snabbt ladda upp batteriet och driva elektrisk utrustning som strålkastare eller spruta:

• Levererar 15 A
• Laddningsregulator gör att batteriet hålls fulladdat utan risk för överladdning

Den stora bränsletanken rymmer 12,5 liter (3.3 U.S. gal.)

Bränsletank

Elektronisk bränslemätare

Stor bränsletank och lättavläst bränslemätare minimerar antalet stopp för tankning och risken för att bränsletanken töms:

• Den stora bränsletanken rymmer 12,5 L (3.3 U.S. gal.) för många timmars körning mellan påfyllningarna.
• Bränsletanken har en stor påfyllningsöppning med 76 mm diameter för att underlätta tankningen.
  • Placerad på vänster stänkskärm
  • Hjälper dig att undvika spill
• Den elektroniska bränslemätaren på instrumentbrädans display visar tydligt mängden bränsle i tanken.

X350 med Accel Deep 42A klippdäck

Accel Deep 42A klippdäck

Det 107 cm (42 tum) breda Accel Deep-klippdäcket är tillverkat av pressad stålplåt, djupt med plan ovansida som glänser med utmärkt klippkvalitet, produktivitet, renhet, hållbarhet och mångsidighet. Optimala prestanda och spridning av klippet är resultatet, även vid högre klipphastigheter:

• 126 mm djup över hela däcksskalet ger optimala prestanda för klippning, mulchning och uppsamling.
  • Standard MulchControl™-system ger överlägsna mulchingprestanda och mångsidighet.
• Konstruktionen av pressad stålplåt eliminerar skarpa kanter och hörn där material kan samlas och försämra klipprestandan.
• Klippdäcket är flytande upphängt mot fordonet för en mjuk och jämn klippning.
  • Justerbara hjul på klippdäcket, positionerade just ovanför marknivån, för att minska risken för skalpering.

Utmärkt klippkvalitet och produktivitet

Undersida av 42A klippdäck

Deflektor på sidoutkastet på Accel Deep 42A klippdäck

Djuppressat klippdäck ger utmärkt klippkvalitet. Det ger plats för klippt och svävande material att lämna klippdäcket utan att klippas en gång till:

• Minskas den upprepade klippningen av gräset, blir mer effekt över till att klippa det inkommande, oklippta gräset, vilket ger en stark förbättring av klipparens kapacitet.
  • Hjälper till att bibehålla en utmärkt klippkvalitet vid högre klipphastigheter
• Obehindrat materialflöde genom utkastet förhindrar att klippet stör klippningen av det oklippta gräset. Därför kan knivarna klippa materialet snyggt och rent.
• Även i mulchingläget förbättras klippningens jämnhet jämfört med andra konstruktioner tack vare att det extra djupet sörjer för kontinuerlig cirkulation, optimal upprepad klippning och en jämn fördelning av klippet.

Djuppressat klippdäck ger hög produktivitet, som får jobbet snabbt avklarat. Det ger plats så att det klippta och svävande materialet snabbt kan lämna klippdäcket, vilket minskar omfattningen av upprepad klippning så att mera kraft finns över för att bearbeta det inkommande, oklippta gräset:

• Ger en stark förbättring av klipparens kapacitet som därför bibehåller utmärkta klipprestanda under svåra klippförhållanden och vid högre hastigheter

Utkastets stora öppning är både hög och bred för att kunna hantera mera material:

• Ger ett smidigt, jämnt utkast av klippet vid alla klipphastigheter
• Minskar risken för igensättning, speciellt viktigt vid arbete i vått, tjockt eller tätväxande gräs och vid uppsamling
• Tillvalet klipp-och-kasta-utkastkanal har ett stort, optimerat inlopp som hjälper till att samla materialet genom att utnyttja luftflödet från den stora öppningen i däcket

Mindre smuts på klippare och förare

Accel Deep 42A klippdäck sett framifrån

Sidovy av Accel Deep 42A klippdäck

Däcksskalets plana ovansida är optimal för att hålla både föraren och klippdäcket rena:

• Det är få ställen där material kan fångas upp och hållas kvar, både ovanpå och under däcket.
  • Däckets ovansida håller sig renare, vilket minskar tidsåtgång och ansträngning vid rengöring och service
  • Däckets undersida är självrensande för att bibehålla optimala prestanda utan att material samlas och stör flödet av luft och gräsklipp
  • Mindre behov av rengöring och borttagning av material som fastnat på klippdäckets undersida
• Djupet på Accel Deep klippdäck minimerar mängden av material som läcker ut från däckets framsida.
  • Begränsad mängd av material som virvlas upp över förare och klippdäck
  • Jämnt materialflöde som lämnar utkastet, mindre upprepad klippning resulterar i längre strån som minskar risken för att de ska landa på föraren
  • Mulchningen förhindrar helt att materialet kastas ut
    • Standard MulchControl gör mulchningen till en praktisk lösning för de flesta klippförhållanden.

Rengöring av ett klippdäck – både ovansida och undersida – är en av de vanligaste underhållsaktiviteterna:

• Designen med plan ovansida reducerar antalet ställen där material kan samlas och gör att material som ändå har samlats är lätt att ta bort.

Tvättanslutning på klippdäcket

Slanganslutningen köps lokalt – ej standardutrustning

Anslutning för vattenslang finns för att underlätta rengöringen av klippdäckets undersida:

• En slangkoppling passande till den vattenslang som används kan köpas lokalt för att ansluta slangen till tvättanslutningen.

Överlägsen hållbarhet är inbyggd

Undersida av 42A Accel Deep klippdäck

Klippdäckets hjul är monterade i en gaffelinfästning för att öka hållbarheten

42A klippdäck har robusta spindelinfästningar för att knivarna ska vara synkroniserade även efter flera års hård tjänst:

• Ribbor i däcksskalet ökar styrkan där det behövs.
• 42A har en totalvikt som är 16 procent högre än Edge™ Xtra 107 cm (42 tums) klippdäck.

Den mjuka konturen hos det pressade klippdäcket med plan ovansida har få ställen där material kan fångas in och samlas.

Klippdäckets är monterade i en gaffelinfästning:

• Ger högre styrka och hållbarhet för längre, problemfri livslängd.
• Justering med en enda skruv gör att hjulens höjdinställning snabbt och enkelt kan anpassas till den valda klipphöjden.

Remdrift med låg remspänning för att minska radialbelastningen på motorns undre lager och klippdäckets lager för att öka deras livslängd.

Klippdäckets falsade ytterkant ger extra styrka och skydd.

Elektrostatisk lackering i två steg och pulverlack ger extra skydd mot rost.

MulchControl är standard på 42A klippdäck

MulchControl-systemet på 42A klippdäck är standardutrustning och gör mulchning mera praktisk i många klippningssituationer, eftersom den inte bara gör ett utmärkt arbete med att mulcha utan även medger att klipparen på enklaste sätt kan konverteras i de fall som det bättre att använda sidoutkast eller att samla upp klippet. Till fördelarna med mulchning av gräsklippet hör:

• En gräsmatta med vackert utseende
• Gräsklippet blåses inte ut över föraren, infarter eller rabatter
• Mindre användning av konstgödsel
• Arbetet med att ta hand om klippet bortfaller

Så här fungerar MulchControl

MulchControl med baffel öppen

MulchControl med baffel stängd

MulchControl är en innovativ, enkel design som är lätt att använda och underhålla:

• MulchControl-funktionen omfattar bafflar som styr materialflödet under klippdäcket.

MulchControl med baffel stängd

MulchControl-spak

• MulchControl-spaken är placerad högst upp på klippdäcket och används till att öppna och stänga utkastets baffel.
  • Föraren måste kliva av maskinen för att koppla in och ur mulchingläget.
• Att ändra från mulchning till sidoutkast eller tvärtom tar endast några få sekunder.
• Det är inte nödvändigt att byta knivar när man ställer om mellan mulchning och sidoutkast då standardknivarna har konstruerats för att fungera med alla klippalternativ.

MulchControl har fördelar i följande klippningssituationer:

• Vanligen mulchning, men sidoutkast när gräset blir för långt
• Vanligen sidoutkast, men vill gärna kunna stänga utkastet för att kontrollera klippet
• Alltid mulcha den viktigaste gräsmattan, men ofta sidoutkast på mindre viktiga ytor
• Uppsamling, men vill klippa längre mellan tömningarna av behållaren

MulchControl gör föraren till chef över klippet. Användaren kan nu utnyttja mulchningens fördelar och fortfarande ha möjlighet att ändra om till sidoutkast eller uppsamling när så behövs.

Även i läge för sidoutkast kommer MulchControl fortfarande att mulcha ungefär en tredjedel av materialet. Därför är läget med sidoutkast i grund och botten ett läge med partiell mulchning. Detta kan vara en fördel vid klippning med sidoutkast eller uppsamling, eftersom det hjälper till att minska mängden material som kastas ut. I andra fall kan det visa sig vara en nackdel:

• Vid klippning av kraftigt gräs
• Vid klippning av vått, högväxt gräs
• När optimal uppsamling och rensning av gräsmattan önskas

Mångsidighet – enkelt att ändra mellan sidoutkast, mulchning och uppsamling

Bakre MulchControl-baffel (A) som måste tas bort vid uppsamling

Bakre MulchControl-baffeln borttagen för att möjliggöra installation av utkastkanalen

42A klippdäck är konstruerat för maximal mångsidighet, och gör ändringen från ett utkastläge till ett annat ytterst enkel:

• Standardknivarna används till sidoutkast, mulchning och uppsamling.

Klipparens klipp-och-kasta-design medger uppsamling genom montering av utkastkanalen till uppsamlaren och behållaren - ingen fläkt behövs.

• 42A klipp-och-kasta utkastkanal är enkel att installera och hålls säkert på plats framtill och baktill för att ge en tät anslutning mellan klippdäcket och utkastkanalen.
  • Den bakre låshaken är justerbar för att möjliggöra en optimal inställning med enkel användning och tättslutande anliggning.
• Klippdäcket är försett med en bakre MulchControl-baffel (A), som hålls på plats av två vagnsbultar vid bakkanten av utkastets öppning. Denna baffel:
  • Måste tas bort när utkastkanalen till den bakmonterade uppsamlaren ska installeras, en 13 mm nyckel krävs (uppsamlarens utkastkanal kan inte installeras om inte baffeln tas bort)
  • Måste sättas tillbaka vid mulchning eller klippning med sidoutkast
• Den främre baffeln (B) medföljer klippdäcket och behövs både vid uppsamling, mulchning eller när materialet kastas ut i sidled.
  • MulchControl används med baffeln i öppet läge vid klippning med sidoutkast.
  • I uppsamlingsläget flyttas MulchControl-baffeln till delvis stängt läge, så att den berör undre delen av utkastkanalen.

Med standard MulchControl-system är ändring från sidoutkast till mulchning eller tvärtom en bagatell genom att endast en spak behöver slås om.

Bakre 250 liters uppsamlare som tillval

X350 utrustad med tillvalet bakre uppsamlare

Tvådelad utkastkanal (beställs separat)

Ett 250 liters klipp-och-kasta bakmonterat uppsamlingssystem (MCS) finns som tillval till 107 cm (42 tum) Accel Deep klippdäck. Det utgör ett effektivt hjälpmedel för uppsamling av gräsklipp och löv.

Behållarens design bjuder på modern formgivning, rejäla uppsamlingsprestanda, ren användning och lättömda säckar:

• 250 liters kapacitet
• Öppning för luftutsläpp
• Bekväm fjäderspärr
• Fyllindikering
• Quick-Tatch-montering
• Sluten ovansida på behållaren
• Glesknutna säckar finns

Utkastkanalen för bakre uppsamlare (beställs separat) krävs tillsammans med 250 liters behållare, för att skapa ett komplett bakmonterat uppsamlingssystem för en traktor i X300-serien, utrustad med ett 107 cm (42 tum) Accel Deep klippdäck (42A):

• Utkastkanalen är tvådelad för att förenkla installationen på klippdäcket utan att utkastkanalens bakre ände hindras av behållaren.
• Utkastkanalens översta sektion glider in i den flexibla slang som är fastsatt på behållaren och som hålls säkert fast mot den understa sektionen med en lättanvänd elastisk stropp.

Övre utkastkanal med handtag och indikator för full behållare

Utkastkanalens undre del installerad

Ett bekvämt placerat handtag på utkastkanalens översta sektion förenklar installation och demontering. En indikator för full behållare avslöjar för föraren när säckarna börjar bli fyllda.

Uppsamlarens utkastkanal hålls säkert på plats framtill och baktill för att ge en tät anslutning mellan klippdäcket och utkastkanalen. Den bakre låshaken är justerbar för att möjliggöra en optimal inställning med enkel användning och tättslutande anliggning.

X380 med Accel Deep 48A klippdäck

Accel Deep 48A klippdäck

Det 122 cm (48 tum) breda Accel Deep-klippdäcket är tillverkat av pressad stålplåt, djupt med plan ovansida som levererar utmärkt klippkvalitet, produktivitet, renhet, hållbarhet och mångsidighet. Optimala prestanda och spridning av klippet är resultatet, även vid högre klipphastigheter:

• 123 mm djup över hela däcksskalet ger optimala prestanda för klippning, mulchning och uppsamling
• Konstruktionen av pressad stålplåt eliminerar skarpa kanter och hörn där material kan samlas och försämra klipprestandan
• Klippdäcket är flytande upphängt mot fordonet för en mjuk och jämn klippning
  • Justerbara hjul på klippdäcket, positionerade just ovanför marknivån, hjälper till att ge ett smidigt klippjobb

Utmärkt klippkvalitet

Ovansida på 48A klippdäck (klippdäck från X700-seriens traktor visat)

Undersida på 48A klippdäck (liknande klippdäck från X700-seriens traktor visat)

Djuppressat klippdäck ger utmärkt klippkvalitet. Det ger plats för klippt och svävande material att lämna klippdäcket utan att klippas en gång till:

• Minskas den upprepade klippningen av gräset, blir mer effekt över till att klippa det inkommande, oklippta gräset, vilket ger en stark förbättring av klipparens kapacitet.
  • Hjälper till att bibehålla en utmärkt klippkvalitet vid högre klipphastigheter
• Obehindrat materialflöde genom utkastet förhindrar att klippet stör klippningen av det oklippta gräset. Därför kan knivarna klippa materialet snyggt och rent.
• Även i mulchingläget förbättras klippningens jämnhet jämfört med andra konstruktioner tack vare att det extra djupet sörjer för kontinuerlig cirkulation, optimal upprepad klippning och en jämn fördelning av klippet.

Produktivitet – får jobbet snabbt avklarat

Höger sida av Accel Deep 48A klippdäck

Djupt pressat klippdäck ger hög produktivitet, som får jobbet snabbt avklarat. Det ger plats så att det klippta och svävande materialet kan lämna klippdäcket snabbt, vilket minskar omfattningen av upprepad klippning för att mera kraft finns över för att bearbeta det inkommande, oklippta gräset:

• Ger en stark förbättring av klipparens kapacitet som därför bibehåller utmärkta klipprestanda under svåra klippförhållanden och vid högre hastigheter

Utkastets stora öppning är både hög och bred för att kunna hantera mera material:

• Ger ett smidigt, jämnt utkast av klippet vid alla klipphastigheter
• Minskar risken för igensättning, speciellt viktigt vid arbete i vått, tjockt eller tätväxande gräs och vid uppsamling
• 54A Power Flow-fläkt har högre varvtal vilket ger över 20 procent mera luft än vid 54X Power Flow-fläkt.

Mindre smuts på klippare och förare

Accel Deep 48A klippdäck

Accel Deep 48A klippdäck

Däckskalets plana ovansida är optimal för att hålla både föraren och klippdäcket rena:

• Det är få ställen där material kan fångas upp och hållas kvar, både ovanpå och under däcket.
  • Däckets ovansida håller sig renare, vilket minskar tid och ansträngning för rengöring och service
  • Däckets undersida är självrensande för att bibehålla optimala prestanda utan att material samlas och stör flödet av luft och gräsklipp
  • Mindre behov av rengöring och borttagning av material som fastnat på klippdäckets undersida
• Djupet på Accel Deep klippdäck minimerar mängden av material som läcker ut från däckets framsida:
  • Begränsad mängd av material som virvlas upp över förare och klippdäck
  • Jämnt materialflöde som lämnar utkastet, mindre upprepad klippning resulterar i längre strån som minskar risken för att de ska landa på föraren
  • Mulchningen förhindrar helt att materialet kastas ut och MulchControl™-tillbehöret gör mulchningen till en praktisk lösning för de flesta klippningsförhållanden.

Rengöring av ett klippdäck – både ovansida och undersida – är en av de vanligaste underhållsaktiviteterna:

• Designen med plan ovansida reducerar antalet ställen där material kan samlas och gör att material som ändå har samlats är lätt att ta bort.
• Fjäderbelastade kåpor gör det enkelt att nå spindelinfästningarna för rengöring utan verktyg.

Tvättanslutning på klippdäcket

Tvättanslutning på klippdäcket med slanganslutning

Anslutning för vattenslang finns för att underlätta rengöringen av klippdäckets undersida.

• En slangadapter passande till den vattenslang som används kan köpas lokalt för att koppla slangen till tvättanslutningen.

Överlägsen hållbarhet är inbyggd

Spindelinfästning med uppfällbar kåpa

Enkelt att justera klippdäckets hjul och nförstärkning på klippdäckets sida

48A klippdäck har robusta spindelinfästningar för att knivarna ska vara perfekt synkroniserade även efter flera års hård tjänst:

• Ribbor i däcksskalet ökar styrkan där det behövs.
• 48A har en totalvikt som är 23 procent högre än Edge Xtra 122 cm (48 tums) klippdäck.

Remdrift med låg remspänning för att minska radialbelastningen på motorns undre lager och klippdäckets lager och öka deras livslängd.

48A klippdäck är försett med en sidoförstärkning bestående av en massiv stålstång med 16 mm diameter som ger extra styrka and skydd.

Elektrostatisk lackering i två steg med pulverlack ger extra skydd mot rost.

Mångsidighet – enkelt att ändra mellan sidoutkast, mulchning och uppsamling

48A klippdäck är konstruerat för maximal mångsidighet, och gör ändringen från ett utkastläge till ett annat ytterst enkel:

• Med tillvalet MulchControl installerat (tillsammans med speciella mulchingknivar), kan man ändra från sidoutkast till mulchning eller tvärtom helt enkelt genom att slå om en spak.
• Den bakmonterade uppsamlaren Power Flow kan användas tillsammans med tillbehöret MulchControl och knivar installerade genom att helt enkelt ställa MulchControl-spaken i läget för sidoutkast.

MulchControl tillval

MulchControl-tillbehöret för 48A klippdäck gör mulchning mera praktisk i många klippningssituationer, eftersom den inte bara gör ett utmärkt arbete med att mulcha men även medger att klipparen på enklaste sätt kan konverteras i de fall som det är bättre att jobba med sidoutkast eller att samla upp klippet. Till fördelarna med mulchning av gräsklippet hör:

• En gräsmatta med vackert utseende
• Gräsklippet blåses inte ut på föraren, infarter eller rabatter
• Mindre användning av konstgödsel
• Arbetet med att ta hand om klippet bortfaller

Så här fungerar MulchControl

MulchControl med baffel öppen

MulchControl med baffel stängd

MulchControl är en innovativ, enkel design som är enkel att använda och underhålla:

• MulchControl-tillbehöret omfattar bafflar som styr materialflödet under klippdäcket.
  • Vänster knivkammare är helt sluten och optimerad för mulchning, därför kommer den att mulcha även när gräsklipparen är inställd på sidoutkast.
  • Bafflar runt mittre och höger knivar är optimerade för mulchning när baffeln vid utkastet är stängd.

MulchControl med baffel stängd

MulchControl-handtag

• MulchControl-handtaget är placerat högst upp på klippdäcket och används till att öppna och stänga utkastets baffel.
• Föraren måste kliva av maskinen för att koppla in och ur mulchingläget.
• Att ändra från mulchning till sidoutkast eller tvärtom tar endast några få sekunder.

MulchControl är väl lämpat i följande klippningssituationer:

• Vanligen mulchning, men sidoutkast när gräset blir för långt
• Vanligen sidoutkast, men vill gärna kunna stänga utkastet för att kontrollera klippet
• Alltid mulcha den viktigaste gräsmattan, men ofta sidoutkast på mindre viktiga ytor
• Uppsamling, men vill klippa längre mellan tömningarna av behållaren

MulchControl gör föraren till chef över klippet. Nu kan föraren dra all nytta av mulchningen och fortfarande ha möjlighet att ändra om till sidoutkast eller uppsamling när så behövs.

Även i läge för sidoutkast kommer MulchControl fortfarande att mulcha ungefär en tredjedel av materialet. Därför är läget med sidoutkast i grund och botten ett läge med partiell mulchning. Detta kan vara en fördel vid sidoutkast eller uppsamling, eftersom det hjälper till att minska mängden material som kastas ut. I andra fall kan det visa sig vara en nackdel:

• Vid klippning av kraftigt gräs för sydliga regioner som Zoysia och Bermuda
• Vid klippning i förhållanden med vått, högväxt gräs, som används vid Stillahavskusten i nordvästra USA.
• När optimal uppsamling och rensning av gräsmattan önskas

230 l Power Flow bakmonterad uppsamlare

Bakre uppsamlare som tillval

Power Flow fläkt

48A Power Flow-fläkt är enkel att installera och rengöra, eftersom den fälls ut från gräsklipparen för enkel åtkomst.

X300-traktor med 107 cm (42 tum) mulchdäck

107 cm (42 tum) mulchdäck

Den innovativa konstruktionen hos det 107 cm (42 tum) breda Edge mulchdäcket sätter en hög standard för mulchning av gräs och löv:

• Borttagbara luckor för utkast av överskottsklipp
  • Inställbara för att ge optimalt resultat under en mängd förhållanden
• Arbetar smidigt under alla förhållanden
• En standardkilrem och osynkroniserade knivar används för högsta tillförlitlighet

Förvaringsplats för materialluckor

Slät undersida håller sig renare

En förvaringsplats finns på däcket där materialluckorna kan lagras.

Klippdäckets undersida har rundade konturer och saknar hinder:

• Säkerställer obehindrat flöde av gräsklipp
• Minskar mängden gräsavlagringar
• Konstruerat för mulching och returnering av gräsklipp
  • Minimerar behovet av konstgödsel
  • Eliminerar krångel med omhändertagning av gräsklipp
• Förskjutna knivar, drivna av en kilrem av standardtyp, medger överlappande knivrörelser
  • Säkerställer att knivarna inte kan beröra varandra
• Möjliggör utkast av överskottsklipp vid hög vegetation, vid hårda klippförhållanden, genom två borttagbara materialluckor baktill på däcket
• Ingen utkastarkanal
  • Medger putsning på två sidor
  • Mindre krav vid lagring
• Luckorna kan öppnas utan verktyg
• Försedd med två hjul på klippdäcket för enhetligt klippresultat

Beställningsinformation: 5377M - 107 cm (42 tums) Edge mulchdäck (42M)

Snäv vändradie

Ett extra kraftigt styrsystem med kuggsegment/pinjong och kvalitetslager är en garanti för lätt och exakt kontroll under hela traktorns livslängd:

• Liten vändradie på 41 cm ger utmärkt manöverförmåga.
• Förmåga att köra i snäva svängar förbättrar klippningens effektivitet.

Lätt att styra

En lättgående styrning är viktig för att göra klippningen till ett nöje för föraren:

• Stor ratt med 36 cm diameter förbättrar hävarmsverkan.
• Stort kuggsegment ger förbättrat (ökat) utväxlingsförhållande.
  • Ett högre förhållande motsvaras av lägre styrkrafter
• Dubbla länkarmar hjälper till att utjämna styrkrafterna och reducera styrfelet
• Kulleder i båda ändar av styrstagen för längre livslängd
• De långa styrarmarna förbättrar styrsystemets mekaniska fördelar genom hela rörelseområdet
• Kuggsegmentet vrids runt en axel i stället för en bussning för att säkerställa korrekt kuggingrepp och förhindra blockering
• Smörjbara främre styrspindlar minskar friktionen och förbättrar slitstyrkan

Kanzaki® K46 transaxel

Kanzaki K58 transaxel

På den hydrostatiska Tuff Torq®-transaxeln sitter hydrostatpumpen och motorns rotatorgrupper i samma hus som differentialen och drivaxlarna. Denna utformning är mycket effektiv och minskar antalet tätningsytor och minimerar risken för läckage. Använda transaxlar är valda för att motsvara respektive traktors krav:

• Kanzaki K46 – X350, X354
• Kanzaki K57 (har hydraulisk kapacitet för servostyrning och motordriven lyft) – X370
• Kanzaki K58 – X380

När den hydrostatiska transmissionen kombineras med fotreglage fungerar den på samma sätt som en automatisk växellåda i en bil – därför kallas den ofta automatisk:

• Användningen av nyaste ventilkonstruktioner har sänkt ljudnivån avsevärt.
• Stor pump och motorns roterande delar säkerställer lång livslängd och effektiv funktion.

Frikopplingsventil

Frikopplingsventil

Reglaget till frikopplingsventilen sitter intill traktorns bakre dragkroksfäste, för god synlighet och bekväm funktion.

Kanzaki är ett i registrerat varumärke som tillhör Kanzaki Kokyukoki Manufacturing Company.

Tuff Torq är ett i registrerat varumärke som tillhör Tuff Torq Corporation.

Bekväm förarplats

Displaypanel

Reglage

Den svängda instrumentbrädan har en ren och snygg formgivning och ergonomiska reglage för enkel användning:

• Reglagen är färgkodade för att föraren lätt ska kunna hitta dem.
• Reglagen är logiskt placerade och lätta att nå.
• För enkel aktivering kan föraren sticka in fingrarna under kraftuttagsomkopplaren (PTO) som vid ett T-handtag och dra den uppåt.
• Omkopplaren för tillvalet backning med redskap (RIO), har en gul knapp som är lätt att hitta
  • För att förenkla arbetet med snöslunga kan RIO aktiveras med samma hand som används för att lyfta upp eller låsa snöslungan.
• Låshaken på fotlyftmodeller och den hydrauliska lyftkontrollen på modeller med hydraulisk lyft och parkeringsbromsens låshake har pivoterande manövrering för att minska kraften.
• Aktiveringen av farthållaren sker med en knapp av liknande typ som används i bilar.
• Separata gas- och chokereglage gör det enklare att starta och varmköra motorn vid kallt väder.
  • Chokereglaget är fjäderbelastat, så att det inte går att köra traktorn med chokespjället delvis stängt av misstag.
• Den funktionella utformningen av gas- och chokereglagen ger ett elegant intryck och en känsla av komfort.

A – Varning/stopp B – Kraftuttag (PTO) C – Batteriladdningsstatus D – Parkeringsbroms E – Sitskontakt F – Timräknare

G – Service H – Motorvarvtal I – Symbol för motorvarvtal J – Bästa klippintervall K – Bränslemätare

Instrumentdisplayen har ett utseende som ger dig en känsla av att sitta i en modern bil. En startsekvens tänder lampor och instrument för att indikera att de fungerar:

• Displayen har ett mörkt cockpitutseende för att minimera förarens distraktion.
• Displayen har bakgrundsbelysning för att vara avläsbar nattetid.
  • Att den är avläsbar nattetid är speciellt värdefullt när snöslunga används.
• Timräknaren visar när det är dags att byta olja eller serva maskinen på annat sätt.
• Elektronisk bränslemätare ger information om bränslenivån i realtid.
• En varvräknare visar motorvarvtalet grafiskt.
  • Zongrafik informerar föraren om vilket motorvarvtalsområde som ska användas för bästa klippkvalitet.
• En indikeringslampa informerar föraren om att kraftuttaget är inkopplat.
• Kraftigt lysande varnings- och stopplampor fångar förarens uppmärksamhet när viktig information visas på kombiinstrumentet.
  • Skador kan förebyggas och reparationskostnaderna sänkas genom att problem uppmärksammas på tidigt stadium.
• Förarna underrättas om vari problemet består om de försöker köra klipparen med aktiverad spärr för kraftuttag, säte eller parkeringsbroms.
  • Indikeringslamporna är också till värdefull hjälp för identifiering av orsaken till att kraftuttaget eller motorn har stängts av när en spärr är aktiverad.
• Förarna underrättas om batterispänningen är låg, normal eller för hög.
• Serviceindikeringslampan tänds för att indikera att en diagnosfelkod har lagrats.
  • Inbyggd diagnosfunktion registrerar felkoder som kan användas av utbildade tekniker.
    • En tekniker kan till exempel utan verktyg testa omkopplarnas funktion och att inga avbrott uppstått i kretsarna.

Twin Touch™-fotpedaler är lättanvända och försedda med farthållare

Twin Touch-fotpedal

Farthållarknapp på instrumentpanelen

Med Twin Touch-pedalerna styr du hastigheten och körriktningen:

• Gaspedalen av biltyp är enkel att använda
• Föraren kan växla körriktning utan att behöva lyfta foten från plattformen
• Stor pedalyta ger överlägsen förarkomfort

Farthållare

Farthållare är standardutrustning:

• Farthållaren kopplas in genom att farthållarknappen trycks in och hålls kvar tills foten har tagits bort från framåtpedalen.
• Vid nödbromsning kopplas farthållaren ur om du trampar på bromspedalen eller på framåtpedalen.

Höjdjustering av klippdäcket

Höjdjustering av klippdäcket

Installerad justertolk för klippdäck och vred

Ett vred gör klipphöjdsinställningen till en snabb och enkel procedur:

• Ställer in klipphöjden i steg om 6 mm (0.25 in) mellan 25 till 102 mm
• Flyttar ner klippdäcket till samma förinställda höjd varje gång det sänks ner.
• Installerad tolk för nivellering av klippdäcket och Exact Adjust-verktyg, är bekvämt placerade i förvaringsutrymmet under sätet

  • Används med ExactAdjust-öppningarna för en snabb och exakt nivellering av klippdäcket i sidled, vilket i sin tur ger bästa klippresultat

Pedalstyrt lyftsystem

Pedalstyrt lyftsystem

Att lyfta klipparen eller redskapet med hjälp av en fotpedal tycker många förare är mindre ansträngande än att använda en handspak:

• Den lättanvända spärren för låsning i upplyft läge fungerar på samma sätt som parkeringsbromsens spärr.
• Fotpedalen sitter inte i vägen varför ingen risk finns att den ska fastna i buskar och grenar vid klippningen.
• Klippdäcket återgår till samma förinställda höjd varje gång det sänks ner.

Justerbar fjäder som lyfthjälp

Dekaler för lyftfjädern och justerskruv

Närbild av fjäder för lyfthjälp

OBS! Den justerbara hjälpfjädern är standardutrustning på X380-traktorer och ett tillval på X350- och X354-traktorer som säljs med 107 cm (42 tum) klippdäck med sidoutkast. Det är ett rekommenderat tillval på X350- och X354-traktorer sålda med 107 cm (42 tum) mulchklippare.

• Lyfthjälpfjädern finns på X380-traktorerna som standardutrustning från fabriken (det är ett rekommenderat tillval på X350- och X354-traktorer utrustade med 107 cm (42 tum) mulchklippare för att sänka ansträngningen vid lyft.
  • Fjäderhjälpsatsen är även till fördel på X350- och X354-traktorer när frontmonterad utrustning används.
• Erforderlig kraft vid lyftet kan du lätt ändra genom att vrida en skruv på traktorns främre stötfångare till optimala prestanda, beroende på använt redskap (klippdäck, frontblad etc.)
• Klippdäcket spärras inte oavsiktligt i lyft läge vid klippning i diken.
• Vid montering eller demontering av ett klippdäck eller ett frontmonterat redskap kan fjäderspänningen avlastas från anslutningspunkterna genom att lyftpedalen dras bakåt och lyftspärren lyfts så att pedalen hålls kvar i det bakre läget.

Reglage för parkeringsbroms

Parkeringsbroms

När du trampar på bromspedalen trycks skivorna ihop i de inneliggande våta skivbromsarna, som ger större livslängd och slitstyrka, och en säker inbromsning.

Parkeringsbromsreglaget är bekvämt placerat för enkel åtkomst. Det håller fast bromspedalen säkert i det låsta läget.

Den elektriska kraftuttagskopplingen är enkel att använda

Elektrisk omkopplare till kraftuttag

Den kraftiga elektriska kraftuttagskopplingen styrs med en omkopplare som sitter bekvämt placerad på instrumentpanelen.

Extra kraftig kraftuttagskoppling

Kraftuttagskoppling

Kraftuttagskopplingen är utformad för att kunna kopplas till/från många gånger

Med omkopplaren för backning med inkopplat redskap (RIO – Reverse Implement Option) kan du klippa medan du backar om du bedömer att detta måste göras.

RIO-knapp

Vi avråder starkt från gräsklippning vid backning.

En förare som anser det vara nödvändigt och väljer att låta klippdäcket vara inkopplat under backning, måste först stanna maskinen, sedan trycka in den gula RIO-knappen samtidigt som backpedalen trycks ner något. Därefter kan föraren släppa RIO-knappen och klipparen forsätter att arbeta.

Denna procedur måste upprepas varje gång som föraren vill låta klipparen (eller annat kraftuttagsdrivet redskap) vara inkopplat under backning.

Svetsad extra kraftig ram

Ramen är tillverkad av formpressat och svetsat stål, förstärkt på kritiska ställen för att bli ännu starkare:

• Ramen är formad av 2,66 mm tjockt material för en lång livslängd
• Den standardmonterade, främre stötfångaren och dragkroksfästet är tillverkade av 3,8 mm stål för att avsluta ramenheten.
• Det bakre dragkroksfästet kan bära två 19 kg Quik-Tatch vikter.
  • Ett viktfäste är integrerat i ramen på modeller med 2-hjulsstyrning.
  • Fyrhjulsstyrda modeller kräver ett bakre viktfäste, som finns som tillval

Framaxel och hjulspindlar i extra kraftigt utförande

Framaxel i gjutjärn

Framaxeln är tillverkad av segjärn:

• Framaxeln av segjärn är stark och slagtålig.
• Segjärn deformeras inte av stötar eller hård belastning.

Utbytbara bussningar används i framaxelns lagringstapp och styrspindlarna på modeller med servostyrning:

• Bussningar ger en fantastisk slitstyrka.
• Fettkammaren mellan bussningarna ger god smörjning och lättgående styrning mellan smörjningarna (X370)
• Fettnipplarna på alla spindlar är lätta att komma åt för service.

Framhjulens styrspindlar

Styrspindel

Framhjulens styrspindlar har en diameter på 19 mm (0.75 in.) vilket ger styrka och lång livslängd:

• Har styrka nog för att hantera tunga redskap
• Ger slitstarka lagerytor
• Utnyttjar kapslade precisionslager till framhjulen

Monteringssystemet för bakmonterad utrustning är i heavy duty-utförande för enkel installation av en mängd redskap

Monteringssystem för bakmonterad utrustning

Ett monteringssystem i heavy duty-utförande används för montering av utrustning:

• Innehåller kraftiga ramfästen med en kombination av fästhål i traktorns dragfäste som passar för sprintar eller kragbultar som ska hålla tung bakmonterad utrustning
• Koppla extrautrustning till traktorn på enklaste sätt
• Tål belastningen av tung bakmonterad utrustning, t.ex. uppsamlingssystem

Attraktiv design

Motorhuvens luftintag

Mjuka, svepande linjer som ger ett modernt och elegant intryck:

• Motorhuven är formgiven med effektiva luftintag utmed hela långsidorna i stället för på ovansidan.
  • Lägre motortemperatur under drift
  • Lägre ljudnivåer på förarplatsen
• Varmluften ventileras ut genom grillen i fronten, bort från föraren.
• Den helt inkapslade huven är tillverkad av färggjutet material.
  • Minskar ljud
  • Ingen rost och inga bucklor
• En distinkt grill, stort fotutrymme och en stor stänkskärmsplatta i ett stycke gör stylingsatsen komplett.

Två högkvalitativa strålkastare ger utmärkt sikt

Bästa möjliga ljusbild

Strålkastarlinsa

Strålkastarna är standardutrustning på alla modeller:

• Två 27 W glödlampor ger en utmärkt belysning för bästa sikt vid arbete på kvällen.
• Strålkastarna slås på och av med en strömställare bekvämt monterad på instrumentpanelen.
• Strålkastarna har utformats för att ge optimal ljusbild vid gräsklippning och snöröjning.

Bekväm förarplats

Förarplats

Förarplatsen är utformad för att vara bekväm för föraren, med alla reglage lättåtkomliga:

• Den stora ratten med 36 cm diameter är bekväm och kräver minimal kraft vid styrning.
• Fotmattor i fullängd ger föraren bekvämlighet och skyddar fotstöden.

Bekvämt säte

Bekvämt säte med öppet ryggstöd

Ett säte med 38 cm högt ryggstöd gör att föraren sitter bekvämt och mjukt, med bra stöd för ryggen:

• Sätet kan förskjutas 18 cm i 15 olika lägen, vilket gör att föraren alltid sitter bekvämt, med reglagen lättåtkomliga.
• Sätet kan lätt flyttas framåt eller bakåt medan föraren sitter på det.
• Det öppna ryggstödet tillåter luften att cirkulera så att förarens rygg hålls behagligt sval och torr under körning.
• Handtaget högst upp på sätet sitter bekvämt placerat när sätet ska fällas upp till skydd vid dåligt väder.

Sätets fjädring

Sätets fjädring

Sätets fjädring går att justera utan verktyg för att passa förarens vikt:

• Fjädrarna kan flyttas framåt och bakåt mellan tre olika lägen.
  • Inga verktyg behövs
  • Gör att fjädringen kan finjusteras efter förarens vikt
  • Läget längre bak ger mer stöd för tyngre förare
• I säteskonsolen finns ett verktygsfack.
  • Där kan du förvara handskar, mindre verktyg m.m.
  • Bekvämt placerat förvaringsutrymme för nyckel och tolk till Exact Adjust

Mugghållare

Mugghållare och verktygsfack på stänkskärmen

Föraren når lätt mugghållaren och verktygsfacket som sitter på stänkskärmen:

• Mugghållaren rymmer olika flaskstorlekar.
• Bekväm förvaring i verktygsfacket.
• Mugghållaren och verktygsfacket är tillverkade av akrylnitrilbutadienstyren (ABS-plast).

Borttagbar plugg för 12 V uttag (tillval)

Placering av extra 12 V uttag (tillval)

Monteringssats för 12 V eluttag

En borttagbar plugg på konsolen framför föraren erbjuder en bekväm, lättåtkomlig plats för montering av det 12 V eluttag som finns som tillval.

• Idealisk för anslutning av laddare till mobiltelefon och annnan elektrisk utrustning
• Kan också användas till att driva elektrisk bakmonterad utrustning, som t.ex. en spruta
• Kablaget på X350R är förberett för anslutning av extra signalhorn och backvarnare.

Huv i ett stycke som är lätt att öppna

Dekal med serviceintervall finns placerad under huven

Huven i ett stycke öppnas lätt för att möjliggöra kontroll och service av motorn:

• Viktiga servicepunkter finns inom räckhåll.
• En dekal med serviceintervall finns inuti traktorhuven för bekvämlighet när traktorn servas.
  • Den högkvalitativa motorn som används i X300-serien kräver inget olje- och filterbyte var 8:e drifttimme – förbättringar i tillverkningsprocessen och delar, komponenter och oljor av bra kvalitet har eliminerat behovet av korta oljebytesintervall.

Lätt att serva motorbränsle och oljefilter

Motorbränslet och oljefiltren, oljekontrollen/oljepåfyllningsröret och röret för avtappning av olja exponeras för servicevänlighet när huven öppnas.

Exact Adjust justeringsöppningar och medföljande nivelleringstolk för däcket gör exakt inställning av klippdäcket till en bagatell

Däckets nivelleringstolk och sexkants justeringsverktyg förvaras under traktorsätet

Exact Adjust åtkomstöppning

Ett klippdäck måste vara i nivå i sidled och korrekt justerat i längdled för att ge bästa klipprestanda. En borttagbar inställningstolk och en sexkantnyckel medföljer maskinen för att göra justeringen så enkel som möjligt:

• Tolk och sexkantnyckel är bekvämt placerade under traktorsätet på en särskild förvaringsplats
• Exact Adjust nivelleringsöppningar finns på förarplatsens båda sidor ovanför klippdäckets justerskruvar för nivelleringen. Med sexkantnyckeln har föraren bekväm åtkomst för snabb och enkel justering av klipdäcket för att få bästa klippkvalitet.

Exact Adjust-funktionen är standard på alla traktorer i Select Series™ X300 och X500:

• Du behöver inte sticka in händerna under stänkskärmen för att nivellera klippdäcket.
• Den medföljande inställningstolken för nivellering av klippdäcket, ExactAdjust-öppningarna och insexnyckeln används tillsammans.
  • Nivellera klippdäcket i sidled
  • Ställ in korrekt lutning mellan fram- och bakkanten
  • Kalibrera klipphöjden mot inställningen med klipphöjdsvredet
• Exact Adjust förenklar nivelleringen av klippdäcket om detta är utrustat med en Power Flow™-fläkt.
  • För att lämna bästa klippresultat, bör däckets nivellering justeras om klippning sker alternativt med och utan installerad fläkt. Exact Adjust-funktionen förenklar detta.

Nivelleringstolken placerad under klippdäcket

Nivellering av klippdäcket med den medföljande insexnyckeln

Den exakta justeringsproceduren beskrivs i instruktionsboken till respektive traktormodell. Till de grundläggande åtgärderna för rätt nivellering av klippdäcket hör:

• Parkera traktorn på plan mark.
• Kontrollera att däcken har korrekt lufttryck.
• Avläs dekalen på klipphöjdsvredet som sitter på maskinens konsol. Dekalen visar klippdäckets nivelleringsläge och var nivelleringens justeringspunkter befinner sig
• Ställ in vredet för klipphöjdsinställningen på 6,4 cm.
• Justera vid behov klippdäckets stödhjul så att de inte berör markytan.
• Ta loss den medföljande nivelleringstolken placerad under sätet.
• Använd ExactAdjust-öppningarna och verktyget för att justera klippdäckets nivellering i sidled, tills däckets nivelleringstolk nätt och jämt kan glida under klippdäckets nedre kant på höger och vänster sida vid de särskilda inställningspunkterna.
  • De bakre inställningspunkterna på höger och vänster sida sitter under klippdäckets kant, nära däckets hörn.
• Justera vid behov lutningen fram/bak.
  • Lossa de bakre muttrarna lika mycket på båda sidor av den främre lyftarmen.
  • Vrid de främre muttrarna lika mycket medurs på båda sidor för att höja klippdäckets framkant, eller moturs för att sänka det, tills nivelleringstolken nätt och jämt kan glida under den främre inställningspunkten.
    • Den främre inställningspunkten är på mitten under klippdäckets framkant.
  • Dra åt de bakre muttrarna när justeringen är klar.
• Sätt tillbaka tolken på dess förvaringsplats.

OBS: Justeringsverktyget som medföljer traktorn är en 8 mm insexnyckel med kula och har artikelnr M162737. Dess kulformade ände tillåter en viss vinkling mot skruven när klippdäcket justeras.

X500-seriens traktor under snöröjning med frontbladet

Detta hållbara blad utgör en perfekt lösning för snöröjning och flyttning av annat material.

Det är mycket enkelt att montera på traktorn vilket underlättar året-runt-användning under alla årstider. För att använda bladet skjuter föraren, sittande i sätet, helt enkelt en spak och bladet sänks ner till marken. När arbetet är avslutat och bladet ska lyftas, sker det genom att spaken dras bakåt.

Frontblad vinklat åt vänster

Arbetsvinkeln kan ändras med en spak från traktorn. Detta är särskilt uppskattat när det är trångt och när riktningen ska ändras ofta mellan vänster och höger.

Rensa ända till kanten med det breda bladet

Röjning av snö

Bladet är bredare än traktorn för att traktorn ska ha bästa markkontakt på den rensade vägen och inte packa snön. Även när bladet är vinklat, kan föraren rensa ända in mot murkanter och andra hinder för att bästa resultat ska nås.

Står emot slag och behåll därför lugnet även om du slår emot hinder gömda under snön

Demonstration av en unik säkerhetskoppling: traktorn bromsas in efter en kollision men rör sig fortfarande tillräckligt för att minska belastningen på föraren. Bladet flyttas bort från hindret genom att det glider upp.

Funktionen hos ett traditionellt blad (övre linjen) och den unika säkerhetsleden (undre linjen).

1. Ledpunkt
2. Hårt hinder
3. Snö

Kopplas till traktorn på tre sekunder

Tre enkla steg för att sätta fast bladet

För att koppla bladet till traktorn, ska det helt enkelt lyftas upp från marken, krokas fast i fästet Quick Hitch och låsas fast. Även om klippdäcket kan sitta kvar på traktorn, rekommenderar vi att det tas bort, och att bakhjulsvikter monteras på traktorn. Vid körning i snö bör snökedjor användas. Både vikter och snökedjor är tillgängliga genom John Deere reservdelar.

Kompatibilitet och erforderliga monteringsdetaljer

Snabbfäste Quick hitch

Traktorspecifik monteringsram

En John Deere återförsäljare kan identifiera vilka modeller som är kompatibla med denna borste och beställa de monteringsdetaljer som behövs.

Många av frontbladen som finns på marknaden tippar runt en ledpunkt nära marken (se 1.1). Vid en potentiell beröring med ett hinder (se 1.2), kan det pivoterande bladet knappast flytta sig alls, vilket ökar belastningen på bladet, traktorn och föraren ännu mer (1.3).

Den unika lösningen på det här bladet med en led är smartare genom att bladet viks runt en högre punkt (2.1). Det undviker hårda smällar eftersom den kolliderande bladkanten förskjuts bakåt (2.2), och traktorn bromsas in mjukt. Är snömängden för stor kommer bladet att även då att flyttas uppåt – utan att upphöra att röja undan snön. När motståndet från det hårda föremålet har övervunnits, trycker fjädern tillbaka bladet till sitt ursprungliga läge. Totalt sett ökar detta förarens komfort, ökar insatstiden för blad och traktor i kombination med kostnadseffektiv snöröjning utan backning och ny krock med hindret vid ett nytt försök att rensa det från snö.

Ytterligare blad, borstar och snöslungor

Borste och blad med snabbfästet Quick Hitch

I följande tabell visas tillgängliga utrustningsalternativ till John Deere åkgräsklippare med förslag på vilken lösning som kan vara den bästa i det enskilda fallet. Hela beskrivningen ovan gäller det 125 cm (49 tum) breda bladet med snabbfäste. Om traktorn är utrustad med drivlina och motsvarande snabbfäste, kan en traktor med denna quick-hitch bära antingen bladet eller den 120 cm (47 tum) breda borsten.

Frontmonterad borste med sopuppsamlare på X300-seriens traktor

Denna borste är den perfekta lösningen för att avlägsna snö och skräp. Den är mycket enkel att montera och levereras med en sopuppsamlarbox och universalborste.

För att koppla in den skjuter föraren, sittande i sätet, helt enkelt en spak och borsten sänks ner till marken och börjar rotera. När arbetet är avslutat, dra spaken bakåt för att stoppa borsten och lyfta upp den från marken.

Frontmonterad borste vinklad åt vänster

Arbetsvinkeln kan ändras från traktorn genom att den vänstra spaken trycks framåt eller dras bakåt. Detta är en speciellt fördelaktigt vid arbeten där det är trångt och växling mellan sopning åt höger och vänster måste ske oftare.

Använd sopuppsamlaren för att avlägsna skräp

Varje borste levereras med en sopuppsamlare som används när skräpet måste samlas upp. En övre och en undre gummiläpp minimerar ansamling av damm. När den ska tömmas viks den in från sitt monterade läge eller tas bort varefter den skjuts på hjulen om skräpet ska tömmas någon annanstans.

Optimera rengöringsresultatet genom justering av marktrycket

För att uppnå optimala prestanda, kan marktrycket ökas med en enkel vridning av ett vred upptill på borsten. Sänks marktrycket reduceras friktionen och förlängs borstens livslängd.

Rensa ända till kanten och på ojämn terräng

Den breda borsten och det centrala drivsystemet rensar ända in mot väggar och andra hinder. Rengöring av ojämna ytor är enkelt och effektivt: Själva borsten är monterad med ett pendlande lager för att kompensera för ojämnheter.

Enkel transport och förvaring

Det luftfyllda pivothjulet stöder borsten och medger lätt förflyttning och förvaring av borsten när den inte används. Gummidamasken över hjulets ledtapp skyddar den mot uppvirvlad smuts.

Ytterligare blad, borstar och snöslungor

Borste och blad med snabbfästet Quick Hitch

I följande tabell visas tillgängliga utrustningsalternativ till John Deere åkgräsklippare med förslag på vilken lösning som kan vara den bästa i det enskilda fallet. Hela beskrivningen ovan gäller för borste med Quick Hitch 120 cm (47 tum). Det 125 cm (49 tum) breda bladet kan monteras på samma fäste som borsten och vara ett utmärkt alternativ vid starkare snöfall.

Kopplas till traktorn på tre sekunder

Lyft, lägg ner och lås borsten

För att koppla borsten till traktorn, ska den helt enkelt lyftas upp från marken, krokas fast i fästet Quick Hitch och låsas fast genom att handtaget trycks ner. Vi rekommenderar att bakhjulsvikter monteras på traktorn. Vid körning i snö bör snökedjor användas. Under vissa förhållanden kan det rekommenderas att demontera klippdäcket för att få tillräckligt med utrymme mellan snökedjor och klippdäck. Både vikter och snökedjor är tillgängliga genom John Deere reservdelar.

Kompatibilitet och erforderliga monteringsdetaljer

Snabbfäste Quick Hitch med lyftspak och (traktorspecifik) monteringsram och drivlina

En John Deere återförsäljare kan identifiera vilka modeller som är kompatibla med denna borste och beställa de monteringsdetaljer som behövs.

Tilläggskomponenter

Behövs för att ansluta ett snöblad.

Information om kompatibilitet

SAB10035

För X350-, X354-, X370-, X380- och X350R-traktorer. Ej kompatibel med fransk väghomologeringssats.

Drivningsdelar

Krävs när roterande borste ska användas.

Information om kompatibilitet

SAB10037

För X350-, X354-, X370-, X380- och X350R-traktorer. Ej kompatibel med fransk godkännandesats.

Quick hitch

Frontmonterad quick hitch med drivning ökar traktorns mångsidighet.

Information om kompatibilitet

SAB00922

För LR135, LR175, X110, X120, X125, X130R, X135R, X140, X145, X155R, X165, X300, X300R, X304, X305R, X320, X534 och X540 traktorer. Krävs för SAB00726 roterande borste.

Ökar maskinens mångsidighet.

Information om kompatibilitet

SAB00720

För traktorerna X120, X125, X135R, X140, X145, X155R, X165, X300, X300R, X304, X305R, X320, X534 och X540.

Plastvagn 7P

Varje John Deere-kund som äger en åkgräsklippare och trädgårdsprodukt är en potentiell kund av en högkvalitativ, prisvärd vagn. Vagnarna kan användas för att transportera olika material, inklusive ved, gräsmatteavfall, sand, smuts, mulch, trädgårdsredskap, växter och buskar.

Vagnarna är konstruerade, målade och dekalerad för att vara kompatibla med annan John Deere-utrustning.

För korrekt bromsning och drift bör vagnens lastvikt aldrig överstiga traktorns vikt eller annan dragbom, plus föraren. Vikten av all utrustning som bogseras av en EZtrak™- eller ZTrak™-klippare får inte överstiga 113 kg. Se lämpliga fordonssidor för fordonets och klippdäckets vikt.

Plastvagn 7P

• Vagnen har ett premiumformat lastflak av polyeten med hög densitet.
• Processen med kompressionsgjutning tillåter polyeten att vara i optimal tjocklek överallt för överlägsen styrka och hållbarhet.
• Polyetenkarossen rostar eller repas inte; den fortsätter att se ny längre.
• 2x5 cm stiftfickor är gjutna för att göra tillägget av sidans förlängningar enkel.
• Två vertikala 2 cm gjutna kanaler på varje sida möjliggör enkelt användning av avdelare för att separera lastflaket i två eller tre utrymmen.
• Ribbor i flakets botten ökar styrka och hindrar spaden från att stöta i skruvar när du tömmer vagnen.
• Lutande baklucka gör det lättare att tömma flaket; det finns ingen baklucka att lossa eller ta bort.
• Formgivningen är kompatibel med annan John Deere-utrustning.
• Pneumatiska däck ger bra gräsanpassning, lågt marktryck, stötdämpning och minsta möjliga rullmotstånd.

Hjul

Hjul för vagn 17P visas

Hjulen är monterade på en solid axel i ett stycke för hållbarhet.

Järn- och Oilite®-hjullager med fettbeslag ger smörjning för lång livslängd.

De pneumatiska däcken erbjuder följande:

• Lågt marktryck
• Minimalt rullningsmotstånd
• Stötdämpare

Lutande baklucka

Lutande baklucka för enkel tömning

En lutande baklucka gör det lättare att tömma flaket; det finns ingen baklucka att lossa eller ta bort.

Traktorlyft

Fjäderstift för traktorlyft

Ett stift med stor diameter ger gott om styrka:

• Snabb, enkel tillkoppling till traktorlyften
• Fjäderstift för att säkerställa att stiftet stannar på plats

Tippninglås

Tippninglås

En lättanvänd fjäderbelastad tippningsspärr möjliggör lutning av flaket för lättare tömning. Brant lutning gör tömning av flaket lättare.

Specifikationer

*Total vikt på vagnen och nyttolast. För korrekt bromsning och drift bör vagnens lastvikt aldrig överstiga traktorns vikt eller annan dragbom, plus föraren. Belastad vikt av den utrustning som dras med en EZtrak- eller en ZTrak-gräsklippare får inte överskrida 113 kg.
**Polyeten med hög densitet är kompressionsformad för optimal tjocklek överallt och maximal hållbarhet.

Oilite är ett varumärke som tillhör Beemer Precision Incorporated.

Beställningsinformation

Kontakta närmaste John Deere-återförsäljare beträffande tillgänglighet och pris.

Plastvagn 7P
Beställningsnummer: MCZLP2193500

Power Flow utkastarkanal och fläkt

Uppsamlare, utkastarkanal och fläkt på EZtrak™ klippare

Power Flow utkastarkanal krävs, tillsammans med den högpresterande Power Flow-fläkten, för att PowerFlow uppsamlingssystem med två säckar ska kunna användas. Till utkastarkanalen hör ett bekvämt handtag och en fyllindikering som avslöjar för föraren när säckarna börjar bli fulla.

En utkastarkanal fungerar med många fordonsapplikationer. Kapningslinjerna på utkastarkanalen beskrivs i instruktionerna så att utkastarkanalen kan kapas till korrekt längd för respektive fordon/klippdäck.

Information om kompatibilitet

BM21681

För 48C, 48X, 54C eller 54X-seriens fläktar.

107 cm tvådelad utkastkanalen till den bakmonterade uppsamlaren

Övre utkastkanal med handtag och indikator för full behållare

Utkastkanalen för bakre uppsamlare krävs tillsammans med 250 liters behållare (beställs separat) för att skapa ett komplett bakmonterat uppsamlingssystem för en traktor i X300-serien, utrustad med ett 107 cm Accel Deep-klippdäck (42A):

• Utkastkanalen är tvådelad för att förenkla installationen på klippdäcket utan att utkastkanalens bakre ände hindras av behållaren.
• Ett bekvämt placerat handtag på utkastkanalens översta sektion förenklar installation och demontering.
• Utkastkanalens översta sektion glider in i den flexibla slang som är fastsatt på behållaren och som hålls säkert fast mot den understa sektionen med en lättanvänd elastisk stropp.
• En indikator för full behållare avslöjar för föraren när säckarna börjar bli fyllda.

Huvudkomponenter som ingår med uppsamlarens utkastkanal

Tåskydd med monteringsfunktion för utkastkanal och främre baffel

Tillbehörets utkastkanal för bakre uppsamlare inkluderar en ytterligare uppsättning av M170642-knivar, som kan används till mulching, uppsamling eller sidoutkast och ett tåskydd (A) med fäste för montering av uppsamlarens utkastkanal. Den främre baffeln (B) ingår i klippdäcket och hjälper till att leda materialet bakåt och in i uppsamlarens utkastkanal:

• Tåskyddet som medföljer som ersättning är avsett att sitta kvar på klippdäcket för att användas vid alla applikationer – mulching, uppsamling eller sidoutkast.
• Den främre baffeln, som ingår i klippdäcket, förringar sidoutkastets öppning (där uppsamlarens utkastkanal är installerad på klippdäcket) och hjälper till att leda materialet in i uppsamlarens utkastkanal.
  • Den främre baffeln medföljer klippdäcket och behövs både vid uppsamling, mulching eller när materialet kastas ut i sidled.
  • MulchContol™ används med baffeln i öppet läge vid klippning med sidoutkast.
  • I uppsamlingsläget flyttas MulchControl-baffeln till delvis stängt läge, så att den berör undre delen av utkastkanalen.

Utkastkanalens främre tapp instucken i röret som är placerat vid änden av klippdäckets tåskydd

Utkastkanalens undre del installerad

Enkel montering av utkastkanalen:

• Skjut först in den främre monteringstappen i röret i framkanten av klippdäckets tåskydd.
• Sväng sedan utkastkanalen bakåt och lås den på plats baktill.

Bakre låshake för utkastkanalen

Främre monteringstapp

Uppsamlarens utkastkanal hålls säkert på plats framtill och baktill för att ge en tät anslutning mellan klippdäcket och utkastkanalen.

Den bakre låshaken är justerbar för att möjliggöra en optimal inställning med enkel användning och tättslutande försegling.

Avlägsnande av MulchControl-baffeln för användning av bakre uppsamlare

Bakre MulchControl-baffel (A) som måste tas bort vid uppsamling

Bakre MulchControl-baffeln borttagen för att möjliggöra installation av utkastkanalen

Klippdäcket är försett med en bakre MulchControl-baffel (A), som hålls på plats av två vagnsbultar vid bakkanten av utkastets öppning. Denna baffel:

• Måste tas bort när utkastkanalen till den bakmonterade uppsamlaren ska installeras, en 13 mm nyckel krävs (uppsamlarens utkastkanal kan inte installeras om inte baffeln tas bort)
• Måste återinstalleras för mulching eller vid klippning med sidoutkast

OBS! BM24508 250 liters uppsamlarenhet måste beställas separat för ett komplett klipp och kasta-uppsamlingssystem för X350-, X354- och X370-traktorer utrustade med 42A Accel Deep-klippdäck.

250 liters uppsamlare

250-L (7-bu) with Power Flow™ blower

250 liters uppsamlaren utgör ett effektivt medel för uppsamling av gräsklipp och löv med hjälp av antingen klipp-och-kasta bakmonterad uppsamlare eller Power Flow™ uppsamlingssystem (MCS). Uppsamlarens design bjuder på modern formgivning, rejäla uppsamlingsprestanda, ren användning och lättömda säckar.

Till egenskaperna hos 250 liters MCS uppsamlare hör:

• 250 liters kapacitet
• Lättmonterad undre utkastarkanal (beställs separat)
• Handtag på utkastarkanalen
• Öppning för luftutsläpp
• Bekväm fjäderspärr
• Fyllindikering
• Quick-Tatch-montering
• Slutet lock på uppsamlaren
• Glesknutna säckar finns

Information om kompatibilitet

BM24508

För X300, X300 utan klippdäck, X305R/170 dm (42 tum), X310 utan klippdäck, X320, X320 utan klippdäck, X534, X534 utan klippdäck, och X540. 38X kräver BM20982 97 cm (38 tum) klipp/kasta utkastarkanal, 42X kräver BM22594 107 cm (42 tum) klipp/kasta utkastarkanal, 48X kräver BM21681 48/54 Power Flow utkastarkanal och BM24470 122 cm (48 tum Power Flow-fläkt, 54X kräver BM21681 48/54 Power Flow utkastarkanal och BM24471 54 Power Flow-fläkt.

Mjuk säck

Närbildsvy av material för mjuk säck

En mjuk säck finns som tillval för 247-liters cut-n-throw bakre uppsamlare och Power Flow™-uppsamlare:

• Två mjuka säckar krävs.
• De mjuka säckarna tillåter mera luft cirkulera och ger mer fyllning även när gräset är fuktigt och tungt.

LG265 underhållssats för hemmabruk

Typisk underhållssats för hemmabruk

Underhållssater för hemmabruk är ett praktiskt sätt för återförsäljare att tillhandahålla kunder med de reservdelar för underhåll som anges i instruktionsboken.

Underhållssatsen för hemmabruk LG265 innehåller följande:

Batteriladdare och underhållsladdare

Sats med justerbar fjäderhjälp för lyft

Sats med justerbar fjäderhjälp för lyften installerad

Dekal till justerbar fjäderhjälp för lyft

Sats med justerbar fjäderhjälp för lyften finns för att sänka den kraft som krävs för att manövrera redskapslyftsystemet på traktorer som är utrustade med fotpåverkat lyftsystem:

• Satsen innehåller fjäder, monteringsdetaljer, dekal och instruktioner för installationen.
• Satsen krävs när 122 cm klippdäck eller 112 cm snöslunga på en X350- eller X354-traktor som har levererats utan klippdäck eller med ett 42A- eller 42M-klippdäck som inte är försett med fjäderhjälpen.
• BM25887 sats med justerbar fjäderhjälp för lyften, kan inte användas på traktorer utrustade med hydraullyft.

OBS! Lyfthjälp ingår som standardutrustning på X380-traktorer som levereras med ett 122 cm och 137 cm klippdäck.

Nätsats, säte

Nätsatsen för säte ger ett bekvämt förvaringsområde för handskar och andra små föremål. Den är tillgänglig för säten utan ryggstöd.

Buskskydd

Buskskyddet ger traktorn ett distinkt utseende och skyddar traktorns front mot skador.

Buskskyddet ska fällas ner innan huven fälls upp

Genom att ta bort en ringsprint och en tapp kan buskskyddet fällas ner så att huven kan öppnas.

Information om kompatibilitet

BM23057

För X300, X300R, X304, X305R, X310, X320, X534 och X540.

Främre stötfångare

Den främre stötfångaren ger traktorn ett distinkt utseende och skyddar dess front mot skador.

Bland funktionerna finns:

• Stötfångaren är lätt att montera på traktorns front.
• Stötfångaren kan sitta kvar på traktorn när frontblad eller smöslunga används.

Information om kompatibilitet

BM23056

För X300, X300R, X304, X305R, X310, X320 och X534.

StarLock™-knivdesign

107 cm däck StarLock-knivmontering

StarLock™-knivdesign

107 cm Edge-mulchingklippare StarLock-knivmontering

I satsen ingår två knivar.

StarLock™-knivdesign

107 cm Edge-mulchingklippare StarLock-knivmontering

I satsen ingår två knivar.

Klipphöjdsmätare för klippdäck

Med klipphöjdsmätaren kan klippdäckets nivellering och klipphöjd ställas in snabbt och exakt.

Kan användas till:

• Grönytetraktorer
• Grönyte- och trädgårdstraktorer
• Åkgräsklippare
• Frontrotorklippare
• Gågräsklippare för klippdäck
• Klippare med noll vändradie

X300-traktor med 107 cm mulchingklippare

Den högeffektiva mulchutrustningen är konstruerat för 107 cm Edge-mulchingklippare (42M) som används på Select Series™ X300-seriens traktorer.

Den innovativa konstruktionen hos 107 cm Edge Mulch sätter en hög standard för mulching av gräs och löv. Den använder en standardkilrem och osynkroniserade knivar för hög driftsäkerhet.

Slät undersida håller sig renare

Klippdäckets undersida har rundade konturer och saknar hinder för att minimera uppbyggnad av klipp och tillåta maximal mängd utrymme för klipp att cirkulera.

Pilarna pekar på komponenter i mulchersatsen

Pilarna pekar på en komponent i mulchersatsen

Den högeffektiva mulchingutrustningen innehåller två plastinsatser fästa på undersidan av däcket ovanför knivarna. De förbättrar mulchingprestanda, särskilt vid låga klipphöjdsinställningar, genom att leda mer klipp till knivens böjningsområde för att ge extra möjlighet till knivarna att klippa gräsklippet en gång till.

Tillägget av den högeffektiva mulchingutrustningen minskar den genomsnittliga storleken på mulchingklipp. Det ökar inte klippdäckets kapaciteten så det är viktigt att bibehålla lämpliga körhastigheter för klippning/mulching.

Vem kommer att dra nytta av den högeffektiva mulchersatsen?

Förare som brukar klippa vid lägre klipphöjder och önskar en mindre storlek på mulchingklipp kommer att dra mest nytta av användningen av den högeffektiva mulchersatsen.

19 kg Quik-Tatch-vikt

Quik-Tatch-vikten på 19 kg kan användas som motvikt när tunga redskap monteras fram eller bak och/eller för att öka stabiliteten vid körning i sluttningar.

Denna vikt är tillverkad av gjutjärn och väger cirka 19 kg.

Vissa fordon har inbyggda fästen fram och/eller bak där vikterna kan hängas; andra kräver att fästen måste beställas separat.

X400/X500 heavy-duty trädgårdstraktorer och X700-serien traktorer kräver följande detaljer när vikter ska monteras framtill på traktorn:

• En M147986 vikthållarstång (reservdelar)
• Två M40461 ringsprint (reservdelar)

Standardstötfångare

Tillvalet belastningsvikthållare/stötfångare fram monterad

Tillvalet belastningsvikthållare/stötfångare fram finns också som ersättning till främre stötfångare av standardtyp för följande traktorer:

• Traktorerna i Select Series™ X300, X300R, X304, X305R, X310, X320, X350, X350R, X354, X370 och X380
• Modellår 2007 och senare (serienummer 020001―) av Select Series-traktorer modell X500
• Alla X530-traktorer i Select Series
• Modellår 2011 och senare (serienummer 060001―) Select Series-traktorer modell X534
• X570-traktorer i Select Series

Belastningsvikthållare/stötfångare fram med fyra vikter

OBS! Vikterna beställs separat.

Bär upp till fyra 19,1 kg Quik-Tatch-vikter:

• Utgör ett alternativ till framhjulsvikter som motvikt till bakmonterad utrustning
• Gör 106,7 cm hydraulisk jordfräs kompatibel med X530-traktorn
• Fungerar som stötfångare när inga vikter är monterade

Bakre viktfäste visas med två 19,1 kg vikter

Det bakre viktfästet är konstruerat för att bära två vikter på X300-traktorer och upp till fyra vikter på X500 Multi-Terrain-traktorer.

• Denna detalj krävs endast till traktorer med 4-hjulsstyrning; på traktorer med 2-hjulsstyrning är viktfästet integrerat i ramen.
• Det är speciellt användbart som motvikt till frontmonterad utrustning som snöslunga eller blad.
• Viktfästet monteras snabbt baktill på traktorn.
• Viktfästet stör inte fästkonsolen för den bakmonterade uppsamlaren.

Information om kompatibilitet

BM24011

För 112 cm (44 tum) snöslunga, 119 cm (47 tum) snöslunga på X304, X534.

Framhjulsvikt (15,4 kg)

En hållbar vikt av gjutjärn kan monteras på varje framhjul.

Dessa vikter rekommenders vid arbeten i sluttningar, speciellt om traktorn är utrustad med bakmonterad uppsamlare eller annan bakmonterad utrustning.

Varje vikt kräver en sats BM17978 monteringsdetaljer.

Information om kompatibilitet

BM17962

Ej för LT190 trädgårdstraktor. Kräver BM17978 monteringsdetaljer.

13,6 kg framhjulsvikt visas

Monteringsdetaljerna behövs för installation av varje framhjulsvikt.

Krav:

• För monteringen kan det krävas att två hål borras i fälgen.
• BM17978 sats med monteringsdetaljer krävs för varje vikt.

OBS!Framhjulsvikter finns inte till traktorer i special-edition-utförande på grund av den formgivna framhjulsdesignen som inte har de hål som behövs för montering av hjulvikterna, och lämplig adapter saknas.

Slirskydd (valfria hjulvikter som visas medföljer ej)

Ett par kedjor ingår i varje bunt.

Kedjor rekommenderas för extra dragkraft vid användning av utrustning som snöslunga eller snöblad.
