HD200 GPSPRECISIONSSPRUTA
- Satellitstyrd automatisk styrning
- Pekskärmsdisplay
- Individuell munstycksstyrning
- Kartering och dokumentation

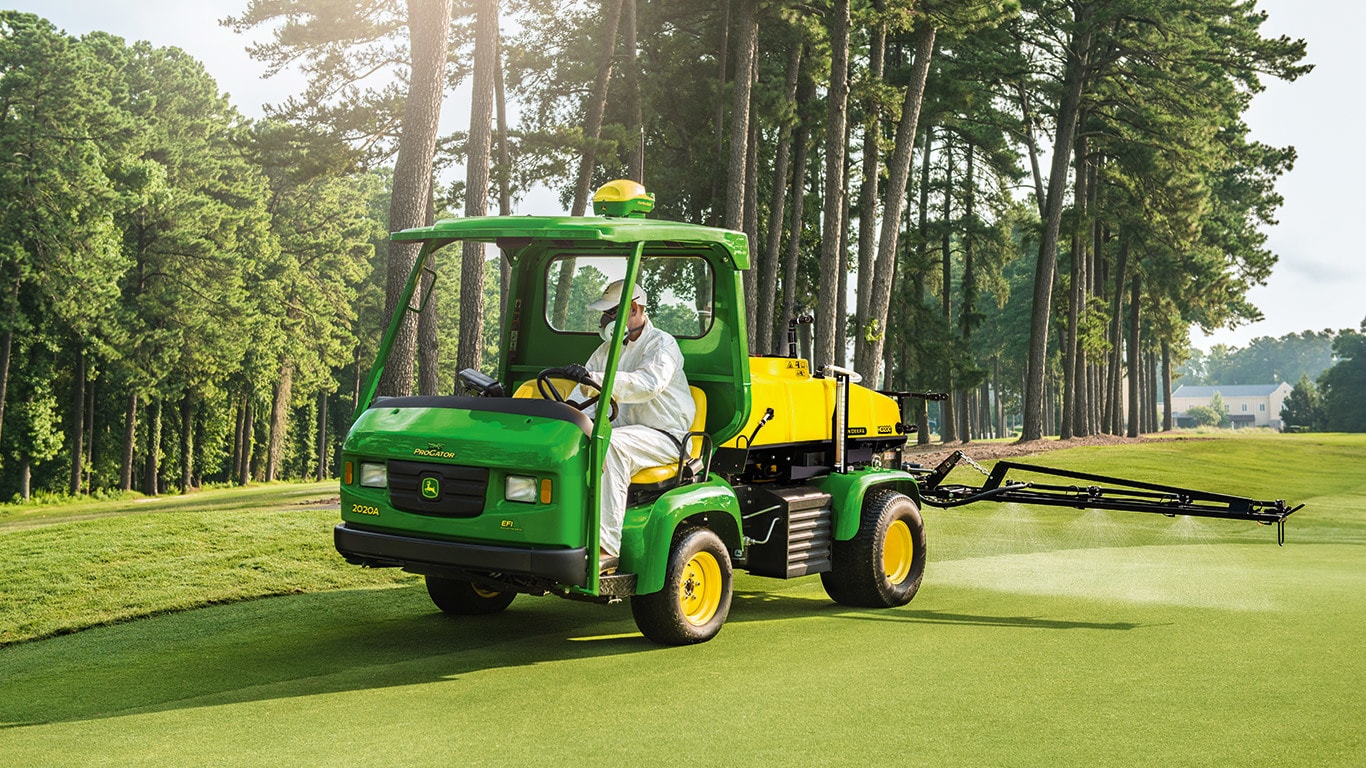

Strömlinjeformad sprutning
Spruta mer effektivt med satellitledningsteknik och öka produktivitet och noggrannhet samtidigt som arbetskrafts- och materialkostnader minskar.
Höjdpunkter
Beprövad teknik

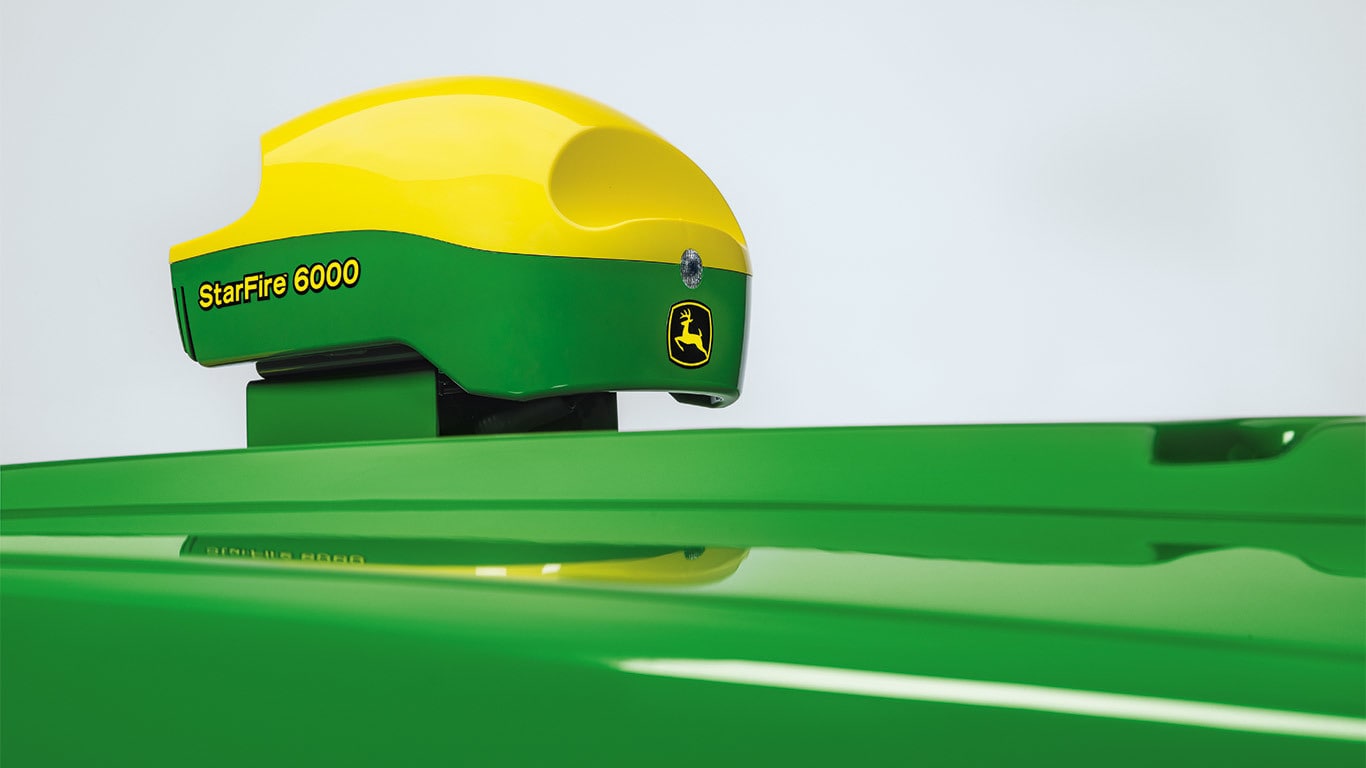

Lantbrukare över hela värden använder vår beprövade Starfire6000 GPS-mottagare och mobil RTK (kinematisk i realtid). Mobile RTK ger noggrannhetsnivåer på 2,5 cm för att säkerställa tillförlitligheten av gränskartor och tillåta att skapa spridningskort.
Informationscentral
Noggrann kartering hjälper dig att ställa in sprutområden och rätt dosering med exakthet. Det är bra för din budget – och bra för miljön.
Exakta volymer
Rörens förenklade struktur, flödesmätaren och pumpen, som anpassas efter motorvarvtalet, ger exakt sprutmängd.

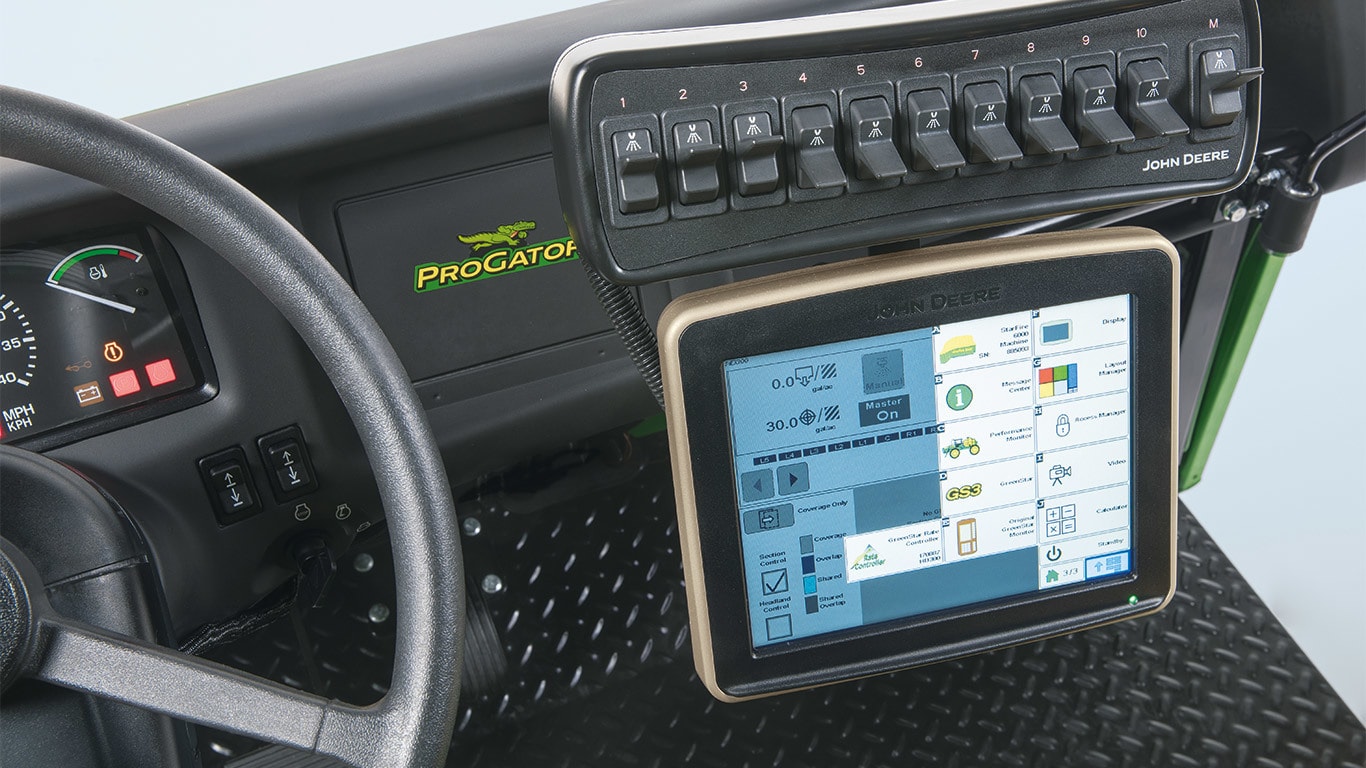

Fingertoppskontroll
Med en väl tilltagen pekskärm, bekväma brytare för sektionskontroll och automatisk dokumentation har effektivitet aldrig varit enklare.
Funktioner
Visa allt
Dölj
Automatisk flödeskontroll
Digital display
Munstycksdisplay
Rinse kit (valve, hose and rinse nozzle)
Rensningstank
Spegelsats (blick på bom)
Spegelsats monterad på höger sida
HD200 SelectSpray tank
Exakt nivåindikator
Handtvättank
Avancerade system för automatisk flödesreglering vid appliceringen
Automatisk flödeskontroll
Automatisk flödeskontroll
Digital display
Den automatiska flödeskontrollen sörjer för att inställd appliceringsmängd följs exakt vid variationer i hastigheten.
Den automatiska flödeskontrollen medger sprutning i automatiskt läge eller i manuellt läge om man föredrar detta.
Den automatiska flödeskontrollen monteras på förarplatsen på ProGator™ och kan utan verktyg tas bort för lagring.

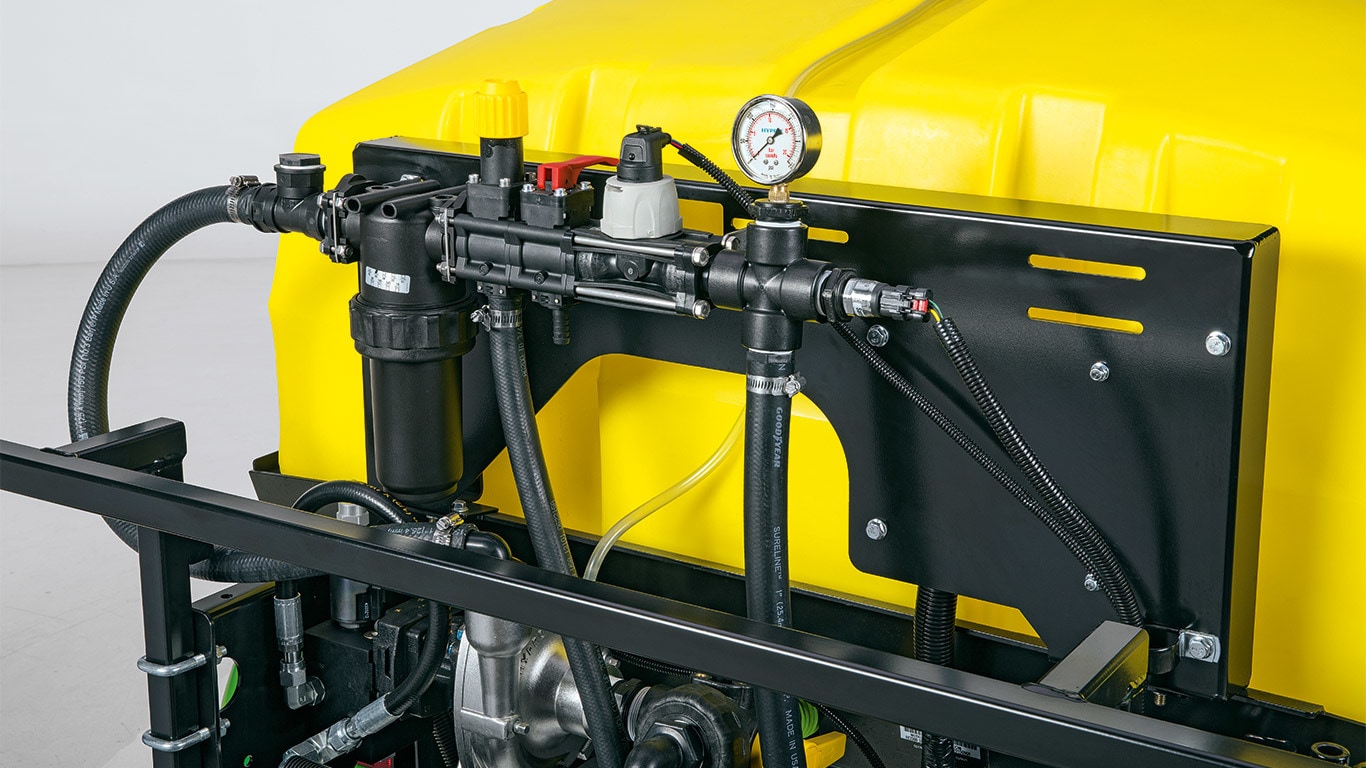

Systemet integreras i ProGator™ fartgivare, och kompletteras med en flödesmätare och en digital tryckgivare som sänder en signal till den digitala displayen för att föraren ska kunna övervaka hastighet, och appliceringsmängd, allt på en och samma skärm.
Storheterna kan ställas in på flera olika sätt, inklusive engelska, imperial, metriska och andra, för att användaren ska kunna avläsa tryck, hastighet och appliceringsmängd på det sätt som passar bäst.
Styrenheten är enkel att använda. Efter att styrenheten har slagits på , trycker du två gånger på knappen Pro för att öppna inställningsskärmen för appliceringen. Appliceringsmängden börjar blinka. Alla siffror som blinkar kan ändras. Använd knapparna + och - för att ställa in appliceringsmängden. När mängden har angetts, tryck på Pro-knappen och trycket börjar blinka.
Resten av appliceringens inställningsläge är prinicipiellt en räknedosa som hjälper till att bestämma hastighet, tryck och munstyckets typ. Räknedosan betraktar tryck, hastighet och munstyckets typ för att fastställa varje variabels inverkan på sprutans förmåga att klara av appliceringsmängden.
När appliceringsmängden matas in i styrenheten, ändras trycket automatiskt i takt med att appliceringsmängden förändras. För ett givet munstycke och hastighet, måste trycket ökas vid en högre appliceringsmängd, eller minskas vid en mindre appliceringsmängd.
Om användaren inte är nöjd med det tryck som krävs och vill ha ett högre eller lägre tryck, ska knapparna + och ‒ påverkas när trycket blinkar. Hastigheten kommer att förändras för att visa föraren hur hastigheten måste ökas eller minskas för att skapa detta tryck med givet munstycke.
Tryck på knappen Pro och använd knapparna + och - för att ändra hastigheten och iaktta dess inverkan på det tryck som krävs för att önskad målmängd ska nås.
Automatiska flödeskontrollens munstycksdisplay
Munstycksdisplay
En av de mest innovativa aspekterna med den automatiska flödeskontrollen är att användaren har möjlighet att ange färgen på det munstycke som kommer att användas. Munstycksfärgerna är internationellt standardiserade och är de samma från alla tillverkare för ett givet flöde.
Anta att användaren inte är tillfreds med det tryck och hastighet som behövs för att en målmängd ska nås. Munstycksfärgen kan ändras i styrenheten för att fastställa om det finns en bättre anpassning. Tryck på Enter en eller flera gånger och munstycksväljaren börjar blinka. Använd knapparna + och - för att välja munstyckstypen. Detta hjälper användaren vid valet av rätt munstycke för rätt applikation och minimerar riskerna för felanpassning.
Håll knappen Pro intryckt i 2-3 sekunder och styrenheten återgår till driftläget. Det enda värde som lagras är appliceringsmängden; de övriga nollställs.
Räknedosan tjänstgör som vägledning för den erforderliga hastighet som ska hållas för att nå appliceringsmängden för det munstycke och tryck som föraren vill använda vid sprutningen.
Den automatiska flödeskontrollen är fylld till brädden med andra funktioner, t.ex. tankvolymindikator, varningslarm, testhastighetslägen och mycket mera. En omfattande lista med alla funktioner beskrivs i detalj i bruksanvisningen.
Rensningssats, med rensningstank
Rinse kit (valve, hose and rinse nozzle)
Rensningstank
Maskinutrustningen måste vara konstruerad och tillverkad på sådant sätt att enkel och grundlig rengöring är möjlig utan att miljö och förare kontamineras.
Den utvändiga manövreringen av rensningssystemet medger rengöring utan direkt kontakt mellan förare och spruttank. Genom att avlägsna alla lösningsrester i spruttanken kommer en tillräckligt låg koncentration att nås för att en miljövänlig omhändertagning ska vara möjlig.
Slagtålig spruttank av etenplast har låg tyngdpunkt och bidrar till utmärkt sikt
Spegelsats (blick på bom)
Spegelsats monterad på höger sida

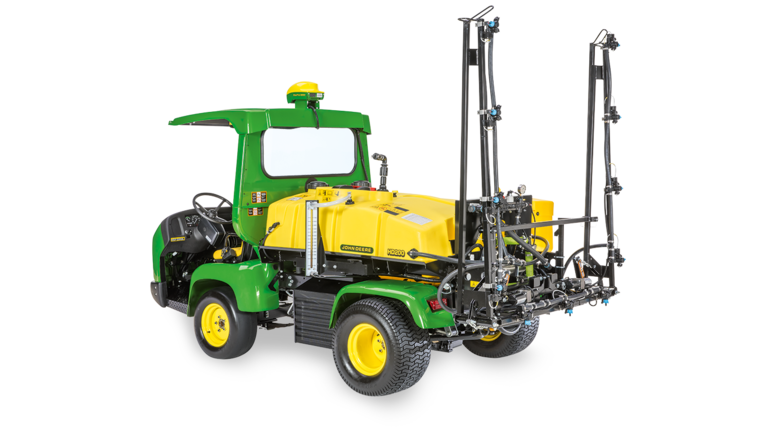

HD200 SelectSpray tank
HD200 SelectSpray är utrustad med en slagtålig spruttank av etenplast. Designen har getts en låg profil för att ge en utmärkt sikt över de yttre bomsektionerna och bakåt. Spegeln på höger sida medföljer sprutan som standard och förbättrar sikten ut mot bommens högra ände. Direktmonteringen på ProGator ger en låg tyngdpunkt och därmed stabil användning.
Exakt nivåindikator
Tanken har en dekal på förarsidan för avläsning av sprutlösningens nivå, som är markerad i graderade enheter. Det europeiska versionen är dessutom utrustad med en justerbar exakt nivåindikator som visar tanknivån från noll till full.
Tack vare designen med låg profil och sidoförskjuten påfyllningsstos, är det enkelt att fylla produkten i tanken på maskinens vänstra sida.
En praktisk korgsil förhindrar att smuts kommer in i tanken och kan enkelt tas bort utan verktyg för rengöring.
Tanken är utrustad med en snabbfyllningsanordning som gör att tanken snabbt kan fyllas överallt där den kan anslutas till ett tappställe med rent vatten. Detta sparar en mängd tid eftersom det inte är nödvändigt att köra tillbaka till det ursprungliga påfyllningsstället varje gång som tanken ska fyllas.
En vakuumventil på snabbfyllningen skyddar grundvattnet mot oönskade kemikalier.
För ostört pumpflöde och effektiv dränering sluttar tanken ner mot en sump som medger en ren och fullständig avtappning när tanken ska tömmas.
Det finns även en ventilationsledning som standardutrustning, som är dragen till tankens topp. Ventilationsledningen är försedd med en backventil som förhindrar att kemikaler tränger ut ur tanken.
Integrerat handtvättsystem som standard
Handtvättank
För att öka bekvämligheten, är SelectSpray™-serien standardutrustad med en handtvättank. Tanken ska fyllas med enbart rent vatten.
För att tvätta händerna eller hämta vatten för annat ändamål räcker det med att vrida på handtaget för att öppna vattenventilen.
Specifikationer
Viktiga specifikationer
| Nominell kapacitet | 757 L 200 U.S. gal. |
|||
|---|---|---|---|---|
| 5,5 m rampbredd (yttre sektioner upplyfta) | 180 cm 71 in. |
|||
| 4,6/6,4 m rampbredd (yttre sektioner upplyfta) | 252 cm 99 in. |
|||
| Diaphragm pump Max. flöde | 113,9 L 30,1 gpm |
|||
| Centrifugal pump Max. flöde | 367 L/min 97 gpm |
Maskin
| Tank | ||||
|---|---|---|---|---|
| Ram | Svetsat stål | |||
| Nominell kapacitet | 757 L 200 U.S. gal. |
|||
| Omrörning | Strålomrörare reglerad med en proportionalventil; hål: 7,9 mm 0,313 in. |
|||
| Tryck-/flödesregulator | Elektrisk | |||
| Filter | 100 mesh, självrengörande | |||
| Avstängningsventiler för bom | Elektrisk | |||
| Strypventiler | Standard; inställbara |
Alternativ centrifugalpump
| Konstruktion | Gjutjärn eller rostfritt stål | |||
|---|---|---|---|---|
| Tätningstyp | ||||
| Kraftuttag | ||||
| Max. flöde | 367 L/min 97 gpm |
|||
| Max. tryck | 6,6 bar 96 psi |
Alternativ, membranpump
| Antal membran | Tre | |||
|---|---|---|---|---|
| Smörjsystem | Olja | |||
| Kraftuttag | ||||
| Max. flöde | 113,9 L/min 30,1 gpm |
|||
| Max. tryck | 20 bar 290 psi |
|||
| Tryckbegränsningsventil | 13,8 bar 200 psi |
Manuell flödeskontroll
| Typ | Vädersäker styrbox med elektroniska omkopplare och manometer; borttagbar för lagring utan verktyg | |||
|---|---|---|---|---|
| Omkopplare på styrbox | Individuell bom på/av, huvudströmställare för bom, skummarkör, bom höjning/sänkning, öka/minska tryck | |||
| Manometrar | För centrifugalpumpar: 6,9 bar 100 psi för membrampumpar: 20,7 bar 300 psi |
Automatisk flödeskontroll
| Typ | Vädersäker styrbox med elektroniska omkopplare och display för digital tryckvisning; borttagbar för lagring utan verktyg | |||
|---|---|---|---|---|
| Omkopplare på styrbox | Individuell bom på/av, huvudströmställare för bom, skummarkör, bom höjning/sänkning, öka/minska tryck, auto/manuell | |||
| Tryckvakt | 25 bar 363 psi |
|||
| Mätare | Digital hastighet, digitalt tryck, digital tankmätare och digitalt flöde på mängdregulatorns skärm | |||
| Flödeskontroll | Konstant tryck eller konstant flöde |
Bommar
| Konstruktion | Kraftigt fyrkantrör: 14 gauge 1,897 mm 0,747 in. |
|||
|---|---|---|---|---|
| Antal sektioner | Tre | |||
| Infällning | Dubbelriktad | |||
| Bommens höjd | Justerbar | |||
| Lyftsystem | Elektrohydraulisk; standard | |||
| Bredd | 5,5 m 18 ft eller 4,6/6,4 m 15/21 ft |
|||
| Munstyckskonfigurering | Hållare för trippelmunstycken på 50,8 cm 20 in. |
Skummarkör
| Typ | Elektrisk | |||
|---|---|---|---|---|
| Pump | Separata luft- och vätskepumpar, lösningen blandas vid skumningshuvudet | |||
| Flöde | Inställbart utan verktyg genom att vredet på skumboxen vrids |
Fastsättning
| Typ | ||||
|---|---|---|---|---|
| Borttagning | Tre stift, tre kontaktdon, två hydraulslangar för enkel borttagning utan verktyg | |||
| Lagring | Förvaringsstöttor som tillval |
Mått (5,5 meters ramp)
| Ramphöjd (yttre sektioner upplyfta) | 228 cm 90 in. |
|||
|---|---|---|---|---|
| Rampbredd (yttre sektioner upplyfta) | 180 cm 71 in. |
|||
| Rampbredd (yttre sektioner nedsänkta) | 514 cm 203 in. |
Mått (4,6/6,4 meters ramp
| Ramphöjd (yttre ramper upplyfta och förlängningar invikta) | 178 cm 70 in. |
|||
|---|---|---|---|---|
| Rambredd (yttre ramper upplyfta och förlängningar inviktal) | 252 cm 99 in. |
|||
| Rampbredd (yttre sektioner upplyfta) | 252 cm 99 in. |
|||
| Rampbredd (yttre ramper nedsänkta och förlängningar invikta) | 478 cm 188 in. |
|||
| Rampbredd (yttre ramper nedsänkta och förlängningar utfällda) | 615 cm 242 in. |
