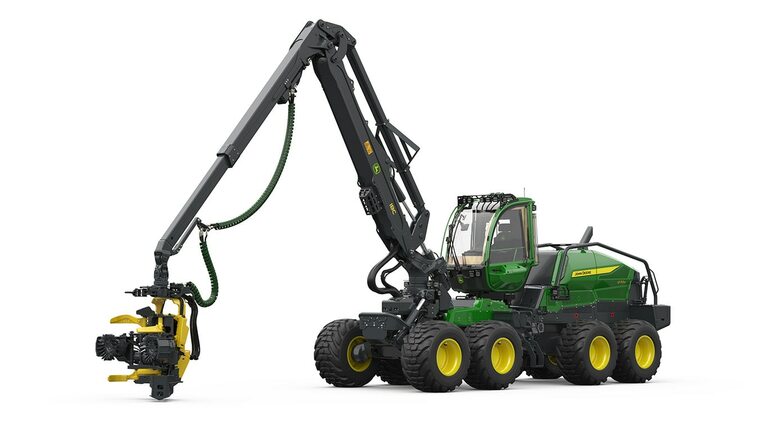

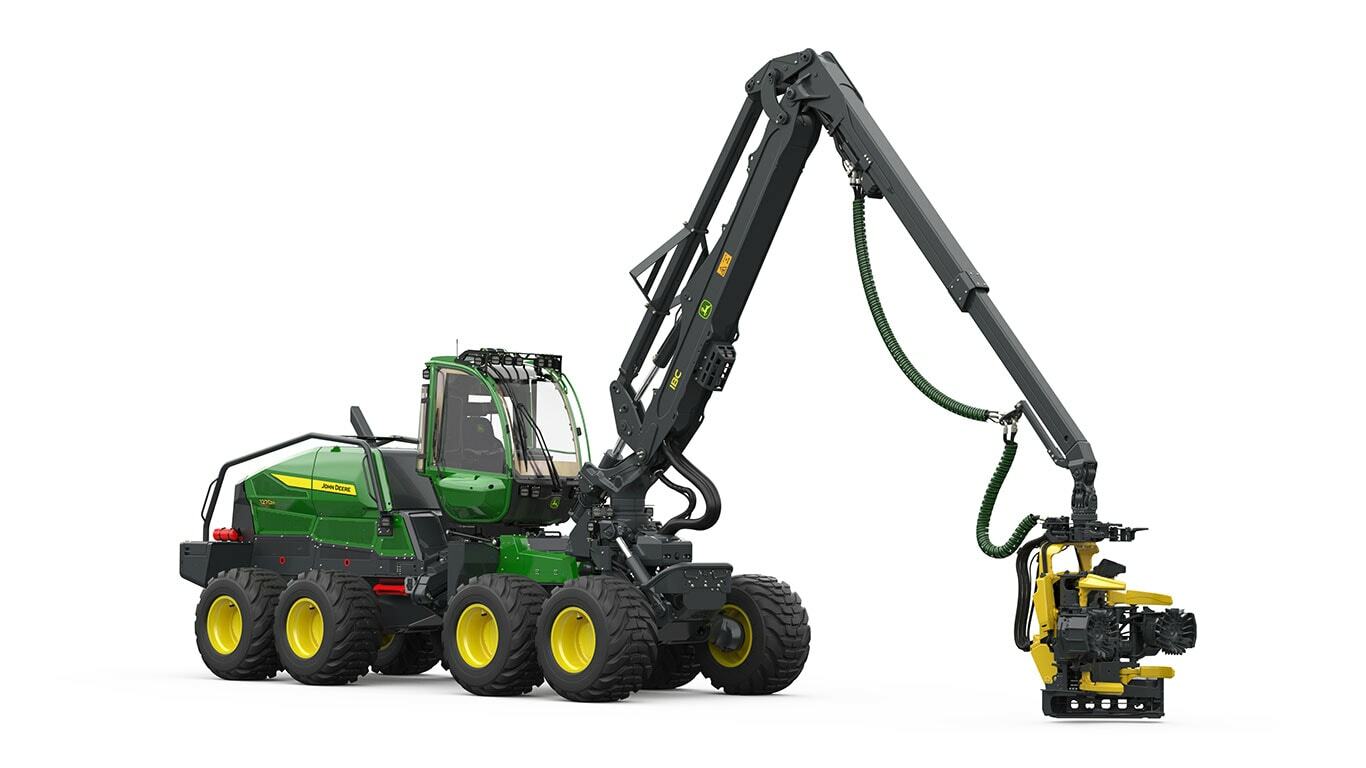

1270H

1270HSkördare

Kraftfull och mångsidig
IBC som standard
H7-kran med högt vridmoment för lyft och svängning
Enkel att utföra service och underhåll
Stort urval av skördaraggregat
Utmärkt sikt över arbetsområdet

Egenskaper

TimberMatic™ H-styrsystemet

TimberMatic™ H-styrsystemet med integrerade TimberMatic-kartor ger föraren överlägsen prestanda och produktivitet.

TimberMatic H-automatisering med de programmerbara knappförsedda styrspakarna tillhandahåller användarvänilghet och förbättrad ergonomi. Gränssnittet är enkelt och H-automatiseringssystemet skapar en konsekvent användarupplevelse för alla skogsbruksprodukter. Visualiseringen inkluderar alternativ för natt- och dagsljus. Den information som visas på skärmen är anpassad efter omständigheterna.

Enkel start på plats med TimberManager
Dataflöde mellan maskin och TimberManager: StanForD-filer, rapporter, arbetstid osv.
Teman för dagsljus och svagt ljus
Trädslag och timmersorter visualiseras med olika färger.
Tillgång till förarspecifik, platsspecifik och maskinspecifik information (t.ex. prestanda- och effektivitetsmätningar).

TimberMatic Kartor

TimberMatic Kartor registrerar skördarnas rutter och virkessorter med exakt plats för varje timmerstock. Skotare som arbetar på samma objekt ser en exakt realtidssituation och skördarens förare ser också skotarnas plats. Förarna kan markera områden som är svåra eller områden som ska undvikas på kartan eller lägga till andra noteringar om terrängen. Kommunikationen mellan förarna förbättras eftersom data lagras i systemet och inte är beroende av en persons minne. Informationen mellan maskinerna uppdateras via en molntjänst.

TimberMatic Kartor visar stockars läge och placering i realtid samt arbetets framsteg på arbetsplatsen. Kartor visar plats och volym för det virkessortiment som ska lastas. När lasterna transporteras uppdateras förloppet automatiskt på kartan och de högar som har lastats försvinner från kartan. Produktionsvyn visar hur stor procentandel av den slutförda produktionen som är avfall, massaved eller sågtimmer.

TimberMatic-kartor är en standardfunktion i alla nya skogsmaskiner från John Deere.

Läs mer

Intelligent kranspetsstyrning IBC

IBC är en standardfunktion för alla skördare i H-serien.

Skördarnas IBC-system har justerats exakt efter arbetscykeln; kranens bana och funktion ändras beroende på t.ex. om skördaraggregatet är tomt eller om det håller ett träd.

IBC förbättrar arbetets ergonomi och vägleder föraren till rätt användning av kranförlängningen. Kranens funktion sker mjukare och smidigare, vilket minskar påfrestningarna på hela kranen.

Kranänden följer automatiskt den önskade banan. Att välja läge för backe gör banan bättre lämpad för arbete i en sluttning.

Skördaraggregatet drivs automatiskt till den optimala skördehöjden. Systemet styr användningen av förlängningen på ett intelligent sätt under de olika arbetsfaserna och minskar påfrestningarna på kranen.

Intelligent styrning av kransvängningen förbättrar rörelsestyrningen även för långa sträckor. Kranen är enkel att använda och precis att manövrera.

IBC 3.0 finns tillgänglig för 1270H.

Läs mer

Midjelås

Det cylinderstyrda midjelåset gör att våra är maskiner stabila i alla terränger och ger utmärkt stabilitet vid kranarbete i sidled, vilket ger föraren en stor arbetsyta. Säkert och stabilt arbete med det cylinderstyrda, starka midjelåset och maximerad stabilitet med tillvalet aktivt midjelås.

Intelligent hyttnyckel

Intelligent hyttnyckel är en personlig fjärrnyckel för upplåsning av maskindörren och för att öppna PC- och TimberMatic-styrsystemen med förarspecifika inställningar. Den kan även anpassas för servicepersonal och förare, samt att den inkluderar en elektronisk startspärr (immobilizer).

När föraren öppnar dörrlåset från avstånd får maskinen ström, datorn startas och infallslamporna tänds automatiskt. Föraren startar bara motorn sedan är maskinen redo att arbeta.

Roterande och nivellerande hytt

H-seriens skördarmodeller 1270H och 1470H har 220 graders roterande och nivellerande hytt som standard. Programmerbara styrspakar med knappar underlättar förarens arbete.

Den roterande och nivellerande hytten hjälper föraren att bibehålla en korrekt arbetsställning för att undvika påfrestningar på rygg och axlar. Föraren kan sitta upprätt även i ojämn terräng och hytten kan roteras i alla riktningar för uppsikt över arbetsområdet.

Maskinernas design avspeglar John Deeres samarbete med BMW Design Works. Motorn har vridits 180 grader, hydraulolje- och bränsletankarna samt pumparna har placerats framför motorn och fläkten sitter på maskinens baksida. Allt det här bidrar till en mycket tyst hytt.

Skördarens bakre och främre kameror ger god sikt över arbetsområdet. Den främre kameran med lampor ger bättre sikt framför skördaren under gallringsarbeten.

H7-kran

Skördarkranen H7 erbjuder utmärkt prestanda, som lyft- och svängkraft samt vridmoment. Den härdade svängstången och pelartänderna är standard och ger bättre hållbarhet och körtid.

H7 tillhandahåller utmärkt produktivitet och lyftkraft för max. räckvidd. Automatisk smörjning med det centrala smörjsystemet gör att underhållet är enkelt.

Lyftkraft: 217kNm
Svängkraft: 55kNm
Lutningsvinklar bakåt/framåt: 28/20 °

PPC-systemet (Processing Power Control)

PPC-systemet (Processing Power Control) i 1270H och 1470H skördarna har tre olika effektnivåer att välja mellan, så att den mest lämpliga nivån kan väljas utifrån storleken på de träd som skördas. PPC-systemet förutser motorbelastningen och svarar med rätt effektökning för situationen. PPC-systemet förbättrar skördarens bränsleekonomi.

Hydraulsystemet

Hydraulsystemet har två arbetspumpar och en drivpump, vilket ger överlägsen hydraulkraft för alla skördefunktioner. Det säkerställer en balanserad bränsleekonomi och optimerar produktiviteten samtidigt som bränsleförbrukningen minimeras.

FT4 motor

Uteffekten för John Deere 6090 PowerTech-motorn i 1270H och 1470H skördarna är 220 kW och vridmomentet är 1 450 Nm.

John Deere-motorn har ett anmärkningsvärt högt vridmoment och hög effekt över ett brett intervall av rpm. Motorns rpm förblir konstant vid stora och snabba belastningsförändringar. Motorn är bränsleeffektiv och kan drivas helt av förnybar diesel.

Avgassystemet skyddas genom att det placeras inuti maskinstrukturen – och utan att motorhuvens mått eller sikten över arbetsområdet ändras.

Visa mera Visa mindre

Specifikationer

Visa mera Visa mindre

Motor	John Deere 6090, 9,0 liter Max. effekt 220 kW vid 2 000 rpm Vridmoment 1 445 Nm vid 1 300–1 400 rpm
Påfyllningsvolymer	Bränsletank 467 l DEF-vätsketank (brutto) 25 l
Däck	6W Fram 600 eller 710 * 26,5” Bak 650 eller 750 * 34” 8 W Fram 600 eller 710 * 26,5” Bak 600 eller 710 * 26,5 ”
Bom	John Deere H7 Brutto lyftmoment 217 kNm Svängmoment 55 kNm Svängvinkel 220 ° Max. räckvidd m inkl. s.aggregat: 8,6/10/11,7 m Lutningsvinkel, fram/bak 28/20 °
Hydraulsystem	Oljeflöde vid 1 700: 669 lmin/ Arbetstryck 28/35 Mpa Hydrauloljetank 302 l Dragkraft 6W 190 kN 8W 220 kN
Hytt	Roterande och nivellerande hytt
Styrsystem	TimberMatic H
Skördaraggregat	H424, H425, H425HD, H216 eller H225E
Mått	Längd 6W 7,90 m 8W 8,10 m Hjulbas 6W 4,25 m 8W 4,45 m Bredd min. 2,75 m Yttre vändradie 6W 6,85 m 8W 7,10 m Transporthöjd 3,90 m Transportlängd 6W 11,90 m 8W 12,20 m Markfrigång, mittled 0,70 m Vikt från ton. (skördaraggregat) 6W 22,20 ton (H424) 8W 24,20 ton (H424)
Annat	Styrvinkel ±44 Batterier Ah 2 x 174 Ah
