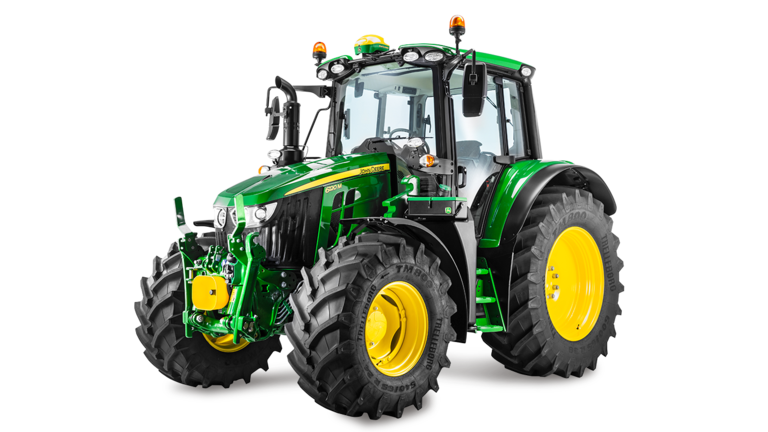

6120MTraktor
- 133 hk (98 kW) max effekt (ECE-R120) + 12 hk (9 kW) IPM
- 4-cylindrig motor, 4,5 liter
- 5,7 ton transportvikt; 2 400 mm hjulbas
6M serien: Förvänta dig mer
Kompakta och manövrerbara

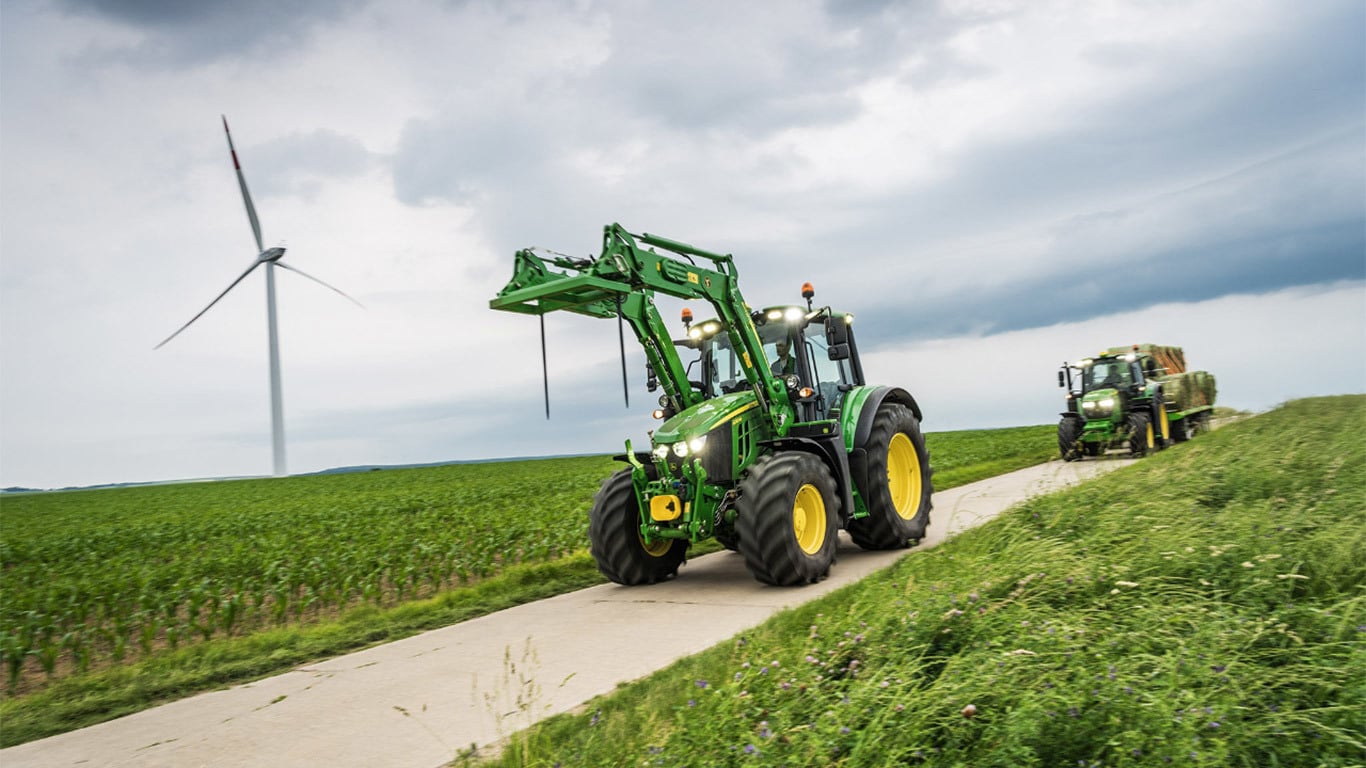

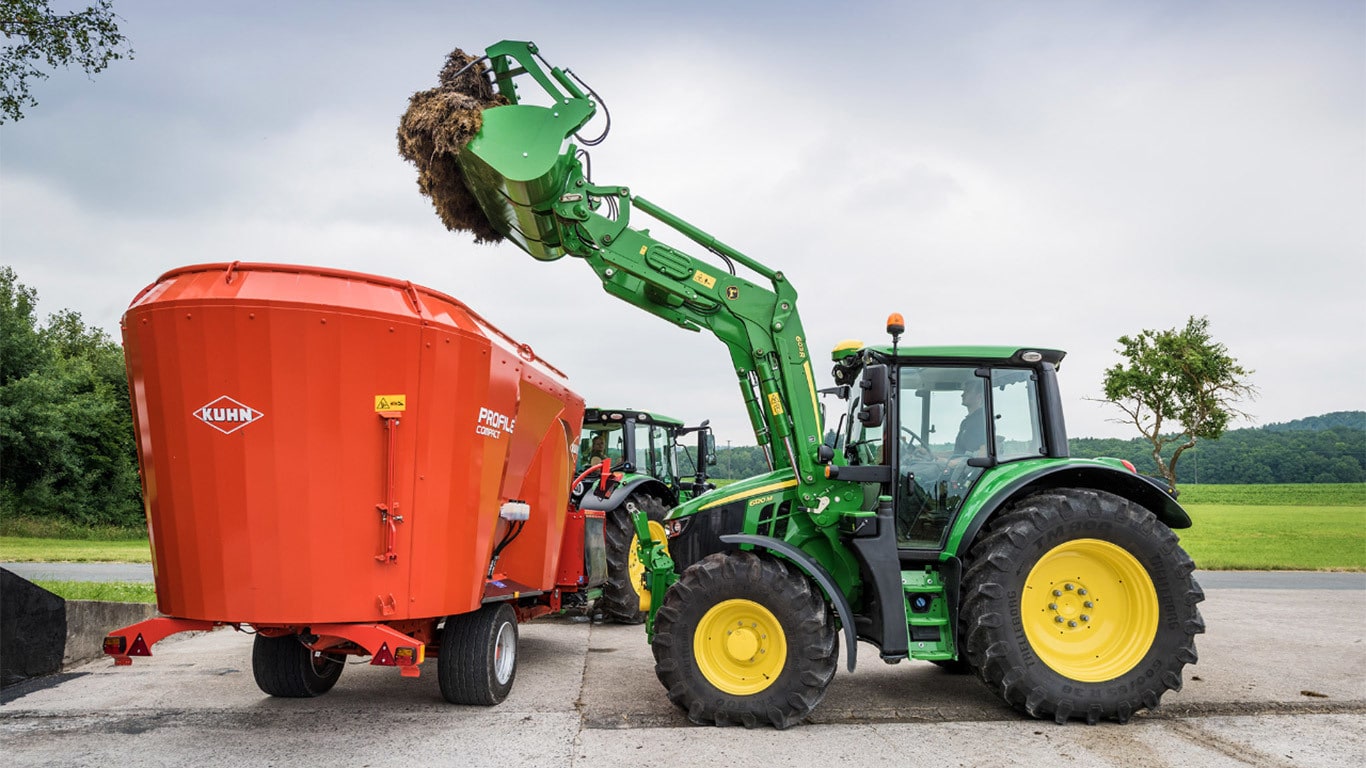

Slåtterkrossning, hövändning, pressning och utfodring – animalieproducenters dagliga arbetsuppgifter klaras snabbt av med dessa maskiner. Den korta hjulbasen gör dem perfekta för frontlastararbete.
Funktioner
Visa allt
Dölj
6M-traktorhytt
Compact CommandARM-konsol
Hörnstolpsmonitor i A-stolpen
360-graders sikt från belysningpaketen med upp till 24 lampor
6,8 liters PVS-motor
AutoPowr-växellåda
PowrQuad Plus
AutoQuad Plus
CommandQuad Plus
Framaxlefjädring (TLS)
Mekanisk hyttfjädring
Hydraulventilblock
Förbättrad förarupplevelse i hytten
Uppdaterad hytt
Din 6M-arbetsplats har utformats för intuitiv och okomplicerad traktoranvändning. De bästa principerna för ergonomisk design har använts vid utformningen av 6M-traktorerna, där höger konsol och den nya kompakta CommandARM™-konsolen är perfekt anpassade till den uppdaterade hörnstolpsmonitorn i A-stolpen. Det ger smidigare och produktivare användning samtidigt som de stora glasytorna ger föraren obehindrad runtomsikt.
6M-traktorhytt
Compact CommandARM-konsol
Hörnstolpsmonitor i A-stolpen
Belysningspaket med starkt ljus och lång hållbarhet
Belysning
Fabriksmonterade belysningspaket ger bästa ljus runt hela din 6M-traktor. För ännu större belysningsbehov erbjuder vi LED-belysningspaket som förbrukar mindre ström, med lampor som gör natt till dag och som håller längre.
360-graders sikt från belysningpaketen med upp till 24 lampor
Ökad prestanda med högeffektsmotorer
Den höga effekten hos våra 6-cylindriga 6,8-litersmotorer uppnås med ett fyrventils Commonrail högtrycksbränslesystem och ett insprutningstryck på upp till 2 500 bar. PVS-motorn i traktor 6155M, 6175M och 6295M har ett turboaggregat med laddluftkylning (VGT-system) som höjer prestanda och effektivitet över hela vridmomentskurvan.
6,8 liters PVS-motor
Enastående effektivitet och effekt med flera växellådsalternativ
Våra beprövade växellådor kombinerar enastående användarvänlighet och bekvämlighet med en effektivitet som matchar 6M-traktorns utmärkta kraft och vridmoment. För modell 6090M till 6155M finns en krypväxel som tillval med så låg hastighet som 72 m/h vid 1 000 rpm.
AutoPowr™-växellåda
AutoPowr-växellåda är tillgänglig för modell 6090M till 6140M. Den levererar 100 procent mekanisk kraft vid följande arbetshastigheter: 3 km/h för tunga dragkraftsarbeten, 9 km/h för lätta dragkraftsarbeten, 18,5 km/h för tung transport och 38 km/h för lätt transport. Detta ger utmärkt växellådseffekt, nästan lika god som med mekaniska växellådor. AutoPowr-växellådan använder alltid mer än 60 procent av den tillgängliga mekaniska kraften.
AutoPowr-växellåda
PowrQuad™ Plus-växellåda
Det finns tre versioner: 16F/16R, 20F/20R och 24F/24R. Alla med snabb växling och hastighetsanpassning för smidig gruppväxling. Växlingen sker med en gruppväxelspak med frikopplingsknapp och växlingsknappar. Mjukväxling (SoftShift) ger smidig växling även under hög belastning.
PowrQuad Plus
AutoQuad™ Plus-växellåda
AutoQuad Plus-växellådan har samma egenskaper som PowrQuad Plus, och dessutom bekväm automatisk växling. Det finns två versioner, 20F/20R och 24F/24R. EcoShift (tillval) kombinerar en hög transporthastighet på 40 km/h mellan 1 580 och 1 680 rpm, vilket minskar bränsleförbrukning och avgasutsläpp med upp till 23 procent.
AutoQuad Plus
CommandQuad™ Plus-växellåda
Kan du tänka dig en ännu enklare körning? Se fram emot mindre frikoppling och produktivare och mindre tröttande dagar i hytten. CommandQuad Plus-växellådans enastående automatik är definitivt något för dig.
CommandQuad Plus
Komfort och stabilitet från ramen och valbart fjädringssystem
Komfort och stabilitet
John Deeres helramskonstruktion erbjuder en stabil förarplattform som absorberar och motstår belastningar och stötar som överförs från hjulen, tunga redskap eller frontlastare. 6M-traktorerna kan specificeras med hyttfjädring som tillval i syfte att ytterligare minimera den trötthet och stress som orsakas av obehagliga vibrationer. Framaxeln av standardtyp ger enastående körkarakteristik på vägen, och framaxelfjädring (TLS™) finns tillgänglig som tillval.
Framaxlefjädring (TLS)
Mekanisk hyttfjädring
Hydraulsystem som bidrar till bättre bränsleeffektivitet och maskinprestanda
Hydraulik
6M-seriens tryck- och flödeskompenserande (PFC) hydraulsystem kontrolleras enkelt via hörnstolpsmonitorn och ger ett kraftfullt hydrauloljeflöde på upp till 114 liter/min. Systemet ställs i ett avlastningsläge utan oljeflöde, vilket förbättrar bränsleeffektivitet, redskapsprestanda och styrrespons. För verksamheter med mindre krävande arbeten finns ett kostnadseffektivt basutförande med tryckkompenserande (PC) hydraulsystem och ett 80 liter/min oljeflöde.
Hydraulventilblocken har upp till fyra hydrauluttag, LS-uttag (lastkänning) och en tryckfri returkretsventil. Hydrauloljeflödet justeras enkelt från hörnstolpsmonitorn.
Hydraulventilblock
Specifikationer
Viktiga specifikationer
| Motorbeskrivning | ||||
|---|---|---|---|---|
| Motorns slagvolym | 4,5 L 275 cu in. |
|||
| Nominell motoreffekt | 88 kW 120 hp |
|||
| Max motoreffekt | 98 kW 133 hp |
|||
| Nominellt kraftuttagseffekt (SAE hk) | 69 kW 94 hp |
|||
| Max. kraftuttagseffekt | Med IPM vid nominellt motorvarvtal: 83 kW 111 hp |
|||
| Typ av växellåda | PowrQuad™ Plus, AutoQuad™ Plus, AutoQuad Plus Ecoshift, CommandQuad™ Plus eller CommandQuad Plus Ecoshift | |||
| Hydraulpumpens nominella kapacitet | Standard: 80 L/min 21,1 gpm Tillval: 114 L/min 30,1 gpm |
|||
| Kategori trepunktslyft (SAE-beteckning) | 2/3N | |||
| Grundmaskinvikt | 5 750 kg 12 676,6 lb |
Motorspecifikationer
| Beskrivning | ||||
|---|---|---|---|---|
| Motortyp | PowerTech™ EWL | |||
| Motorfamilj | ||||
| Nominellt varvtal | 2 100 rpm | |||
| Insugning | Wastegate turbokompressor | |||
| Cylinderfoder | Fyra | |||
| Emissionsnivå | Final Tier 4 (FT4)/Miljösteg V | |||
| Emissionsfiltersystem | Diesel-oxidationskatalysator (DOC) och selektiv katalytisk rening (SCR) med DEF-system (avgasvätska) | |||
| Slagvolym | 4,5 L 275 cu in. |
Motorprestanda
| Nominell effekt | 88 kW 120 hp |
|||
|---|---|---|---|---|
| Nominellt kraftuttagseffekt (SAE hk) | 69 kW 94 hp |
|||
| Max. kraftuttagseffekt | Med IPM vid nominellt motorvarvtal: 83 kW 111 hp |
|||
| IPM (tillgängligt för transport- och/eller dragkraftsarbeten) | ||||
| Extra effekt | 103 kW 140 hp |
|||
| Max motoreffekt | 98 kW 133 hp |
|||
| Motorns toppmoment | 562 Nm 414,50 lb-ft |
|||
| Kraftuttagets vridmomentsökning | 40 percent |
Växellåda
| Typ | PowrQuad™ Plus, AutoQuad™ Plus, AutoQuad Plus Ecoshift, CommandQuad™ Plus eller CommandQuad Plus Ecoshift | |||
|---|---|---|---|---|
| Fram/back | Elsystem | |||
| Koppling; våt/torr | Våt | |||
| Krypväxel | Tillgänglig |
Hydraulsystem
| Typ | *Tryckkompenserande (PC)/tryck- och flödeskompenserande (PFC) system med lastkänning | |||
|---|---|---|---|---|
| Nominell pumpkapacitet | Standard: 80 L/min 21,1 gpm Tillval: 114 L/min 30,1 gpm |
|||
| Tillgängligt flöde i ett enskilt bakre hydrauluttag | 200-serien: 100 L/min 26,4 gpm 450-serien: 110 L/min 29,1 gpm |
|||
| Tillgängligt flöde vid främre kraftuttag | ||||
| Antal bakre hydrauluttag | Fyra | |||
| Antal mittre hydrauluttag | Tre | |||
| Antal främre hydrauluttag | En | |||
| Joystick för hydrauluttag | Mitt/bak | |||
| Hydrauluttag | Mekanisk/elektrisk |
Trepunktslyft
| Lyftlastkontroll lastavkänningstyp | ||||
|---|---|---|---|---|
| Tillgängliga hydrauluttag | Ja, tredje hydrauluttaget | |||
| Lyftkategori (SAE-beteckning) | 2/3N | |||
| Maximal lyftkapacitet bakom lyftpunkter | Standard: 4 350 kg 9 590,1 lb Tillval: 5 700 kg 12 566,3 lb |
|||
| Lyftkapacitet vid standardram | Standard: 2 750 kg 6 060,7 lb Tillval: 3 600 kg 7 936,6 lb |
|||
| Avkänning | Elektronisk dragarmsavkänning Lägen: last- och djupkontroll, blandläge, flytläge |
|||
| Differentialspärr till bakaxel | Elektrohydrauliskt manövrerat med oljekyld koppling |
Dragbom
| Dragbomstyp | Kategori 2 | |||
|---|---|---|---|---|
| Max. vertikalbelastning | På vägen, 250 mm utskjuten: 1 600 kg 3 527,4 lb |
Bakre kraftuttag (PTO)
| Typ | Elektrohydraulisk aktivering, oljekyld, flerskivig | |||
|---|---|---|---|---|
| Motorvarvtal (vid nominellt kraftuttagsvarvtal) | 540: 1 977 rpm 540E: 1503 rpm 1 000: 1 972 rpm |
|||
| Kraftuttag med flera hastigheter finns tillgängligt som alternativ | Ja | |||
| Drivhjulsberoende kraftuttag finns tillgängligt som alternativ | ||||
| Kraftuttag, ställdon |
Frontlyft
| Kategori | 3N | |||
|---|---|---|---|---|
| Elsystem | ||||
| Standard lyftkapacitet | 3 300 kg 7 275,2 lb |
|||
| Främre kraftuttag (PTO) | Alternativ | |||
| Kraftuttagvarvtal | 1 000 rpm |
Bakaxel
| Typ | Flänsaxel eller rack-and-pinion (kuggstångsaxel) | |||
|---|---|---|---|---|
| Slutväxel | Planetväxel med tre planetdrev | |||
| Differential | ||||
| Typ av axel | ||||
| Bromsar, typ och reglering | Oljekyld, självutjämnande, självjusterande, hydrauliskt manövrerad | |||
| Bakre differentialspärr | Elektrohydraulisk med oljekyld koppling | |||
| Lagerklass | 7 270 kg 16 027,6 lb |
Framaxel
| Typ | Alternativ: Framaxelfjädring (TLS), framaxlel för mekanisk framhjulsdrift (MFWD), hydropneumatiskt, permanent aktivt, fjädrande, automatiskt nivåsystem (tillval) | |||
|---|---|---|---|---|
| Differentialspärr till framaxel | Självlåsande differential | |||
| Lagerklass | 4 380 kg 9 656,2 lb |
Däck
| Fram | 540/65R24 (134) | |||
|---|---|---|---|---|
| Bak | 600/65R38 (175) | |||
| Spårviddsområde | ||||
| Vändradie med styrbromsar | ||||
| Vändradie utan styrbromsar | 4,35 m 14,3 ft |
Band
| Spårvidd | ||||
|---|---|---|---|---|
| Kraftöverföring | ||||
| Spårvidd | ||||
| Mellanrullar |
Styrning
| Typ | Dynamisk lastavkänning, hydrostatisk, flödesmätning |
|---|
Elsystem
| Växelströmsgenerator | 14 V/120 amp 14 V/150 amp 14 V/200 amp |
|||
|---|---|---|---|---|
| Batterialternativ | 12 V/154 amp-hr 12 V/200 amp-hr |
|||
| Arbetslampor | Upp till 12 lysdioder (LED) | |||
| Typ av glödlampa i strålkastare (halogen, xenon, LED) | ||||
| Typ av glödlampa i roterande varningsljus (halogen, xenon, LED) | ||||
| dB(A)-klassificering för reservlarm | ||||
| Total kallstartampère |
Förarplats
| Överstörtningsskydd, öppen förarplats | ||||
|---|---|---|---|---|
| Säte | Sätesvridningsgrad, vänster sida 15 grader Sätesvridningsgrad, höger sida 15 grader |
|||
| Hyttfjädring | Mekanisk hyttfjädring (MCS) | |||
| Passagerarsäte | Fjädrad/ofjädrad | |||
| Monitor | Hörnstolpsmonitor i A-stolpen | |||
| Radio | ||||
| Hyttvolym | 3 m3 105,9 cu ft |
|||
| dB(A)-klassificering | 70 dBA | |||
| Glasyta i hytt | 4,85 m2 52,2 sq ft |
|||
| Säkerhetsglasklassificering | ||||
| Sikt framåt | 6,5 m 21,3 ft |
Mått
| Hjulbas | 2,4 m 7,9 ft |
|||
|---|---|---|---|---|
| Total bredd | ||||
| Total längd | 4 327 mm 170,4 in. |
|||
| Totalhöjd | 2 900 mm 114,2 in. |
|||
| Markfrigång (dragbom) | ||||
| Framaxelns mittpunkt | ||||
| Ungefärlig fraktvikt, utan hytt | 5 750 kg 12 676,6 lb |
Vikt
| Grundmaskinvikt | Framaxel 2 270 kg 5 004,5 lb Bakaxel 3 410 kg 7 517,75 lb 5 750 kg 12 676,6 lb |
|||
|---|---|---|---|---|
| Maximal viktbelastningsnivå | 4 700 kg 10 361,7 lb |
|||
| Max. tillåten vikt | 10 450 kg 23 028,3 lb |
Kapacitet
| Vevhus, oljevolym | 17 L 4,5 gal. |
|||
|---|---|---|---|---|
| Bränsletank | Standard: 175 L 46,2 gal. Tillval: 205 L 54,2 gal. |
|||
| DEF-tank (avgasvätska) | 19 L 5,0 gal. |
|||
| Kylsystem | Kylvätsketyp Cool-Gard™ II Frysskyddsklass Cool-Gard II 60/40: –52 °C –62 °F 20 L 5,3 gal. |
|||
| Transmissionshydraulsystem | 60 L 15,85 gal. |
Servicevänlighet
| Bytesintervall för motorolja | 500 timmar | |||
|---|---|---|---|---|
| Bytesintervall för hydraul-/transmissionsolja | ||||
| Bytesintervall för motorkylvätska | Upp till 6 000 timmar, 6 år |
FRONTLASTARE
| Frontlastare | ||||
|---|---|---|---|---|
| Lyftkapacitet vid max. lyfthöjd | ||||
| Max. lyfthöjd |
Precisionslantbruk
| Guidning | ||||
|---|---|---|---|---|
| Telematiksystem | ||||
| Fjärrstyrd diagnostik |
Diverse
| Klassificering för sidosluttning | ||||
|---|---|---|---|---|
| Klassificering för uppförs-/nedförsbacke | ||||
| Tillverkningsland |
Tilläggsinformation
| Datum inhämtad | 27 jan 20 |
|---|
