R740iBogserad spruta

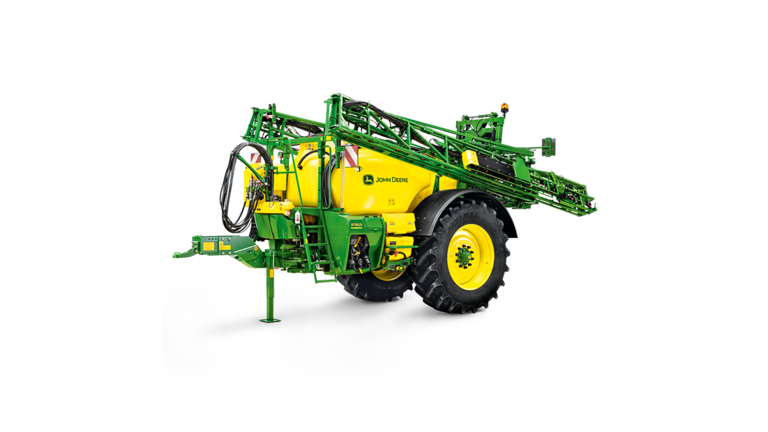

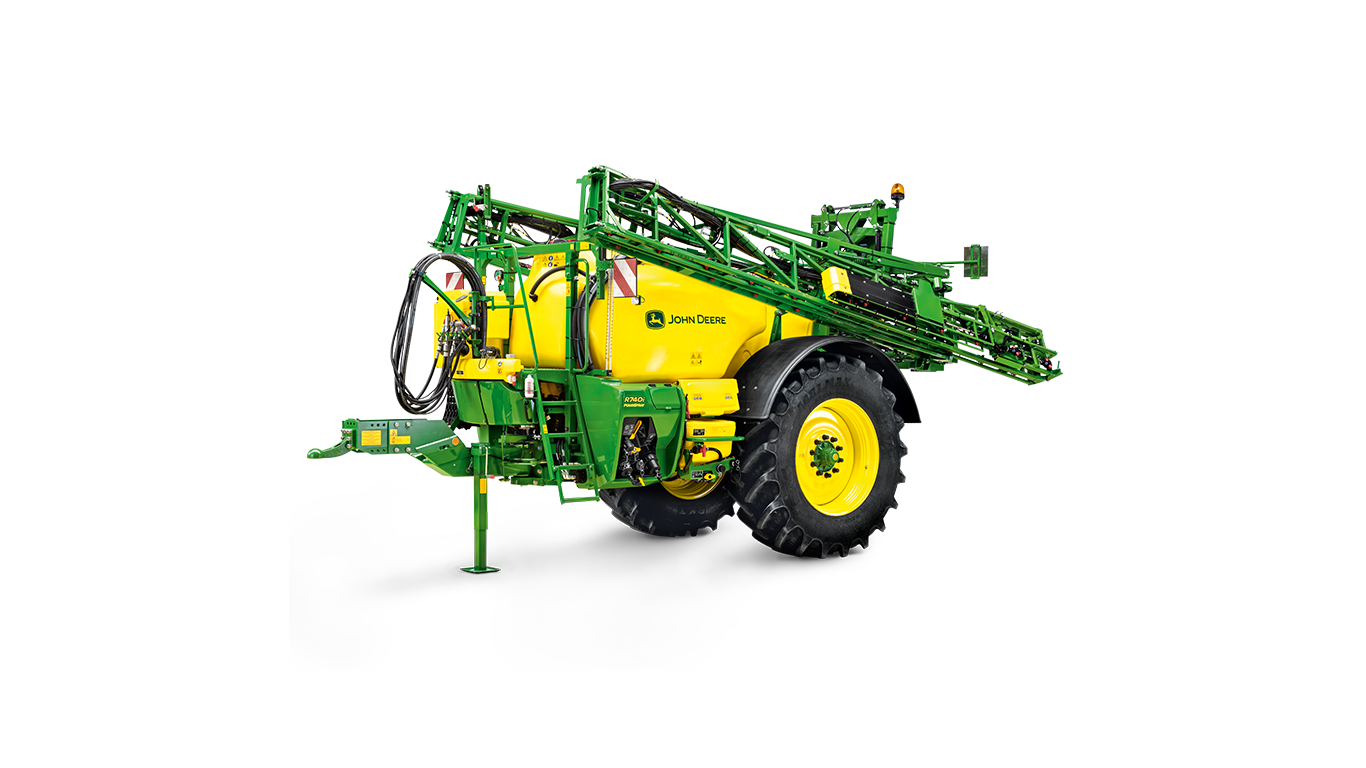

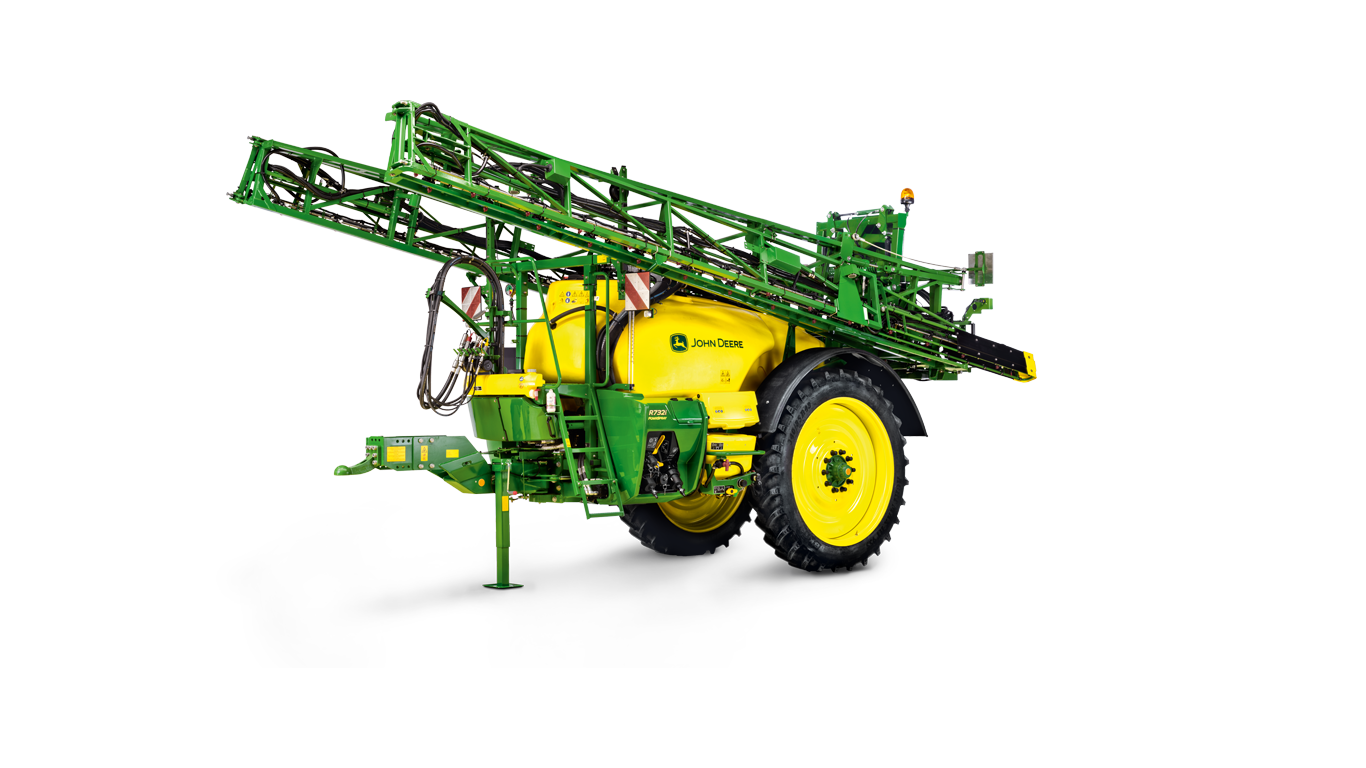

M700 och M700i-serien bogserade sprutor, ett idealiskt växtskydd. Olika alternativ och utrustningar gör det möjligt att öka sprutans prestanda för att uppfylla gällande behov och bestämmelser. Smarta lösningar gör sprutningen produktivare och kostnadseffektivare utan kompromisser.

M700 och M700i sprutorna är den perfekta lösningen på dina växtskyddsbehov. Olika alternativ och utrustningar finns tillgängliga som säkerställer att maskinen uppfyller gällande behov och bestämmelser. Investeringar kan göras där de bäst behövs. För att hålla kostnaderna för växtskydd under kontroll, kan alla M700-serien sprutor utrustas med automatisk sektionskontroll.



För att uppfylla den kvalitet och tillförlitlighet som förväntas av bogserade sprutor är M700- och M700i-serien baserad på samma plattform som John Deere 700-serien, med redan väl beprövade och erkända komponenter, samt bättre, avancerade och intelligenta lösningar. Från påfyllning till sprutning till diskning styrs vätskan i rätt riktning från den ergonomiskt utformade, manuella manövercentralen.



Polyetylentankens rundade form bidrar till en lägre tyngdpunkt. Tanken sitter i en vagga i chassit och erbjuder, tillsammans med parallellogramsystem med Z-länkage och fjädrande axel, den stabilitet som krävs både på vägen och på fältet utan att förlora värdefull tid. Tanken med en kapacitet på 2 400 liter, 3 200 liter eller 4 000 liter i kombination med en komplett linje hållbara stålramper från 18 till 30 meter, gör att föraren snabbt täcker fältet med största precision.

Från hytten har föraren full kontroll över sprutningen, med alla funktioner inom nära räckhåll. Alla modellerna är utrustade med en joystick (huvudspak) för snabb och enkel manövrering.

• Standard M700 3-polig 12 V anslutning, eller M700i ISOBUS-förberedd
• Användarvänlig: logisk och ergonomisk manuell manövercentral
• Funktioner och förarkomfort: tre hydrauliknivåer: hydrauluttag, elektrohydraulisk väljare eller full elektrohydraulisk styrning med eller utan lastkänning
• Standardutrustad med multifunktionsspak för sprutans huvudfunktioner
• Monitoralternativ inklusive redskapsmonitor 1100, 4240- eller 4640-universalmonitor för att passa producentens behov

*Se prislistan för olika kombinationsmöjligheter

Beprövade komponenter från den poplulära 700-plattformen ökar M700 och M700i sprutans aktiva körtid

För högsta möjliga, aktiva körtid och prestanda har M700-serien många gemensamma komponenter med den populära, redan väl beprövade 700-serien, plus elektroniska lösningar för enklare sprutning och lägsta möjliga driftskostnader.

• Hållbara, rundade 2 400 liter, 3 200 liter och 4 000 liter polyetylentankar
• 400 liters sköljvattentank
• Självsugande kolvmembranpumpar 280 l/min med 5,1 cm påfyllningshals
• 55 liters preparatfyllare
• Lätt åtkomlig manövercentral med åtkomst till filter och anslutningar
• Kraftigt chassi där tanken sitter i en vagga, samt höjdjustering av ramper
• Tillval av axelfjädring och underhållsfria polyuretanstötdämpare
• Svetsade fälgar med 10 hjulbultar för hjul och däck
• Sprutramper som skyddas under transport av rullarna, vilket minimerar gungning och sparar tid
• Smal design, hållbart fast eller styrande drag för exakt spårföljning
• Kraftiga sprutramper inklusive parallellogramsystem med Z-länkage och ramphöjdsjustering

Polyetylentanken sitter i en vagga i chassit och dess rundade form bidrar till en lägre tyngdpunkt. Detta i kombination med axelfjädring ger den stabilitet som krävs både på vägen och på fältet

M700- och M700i-serien med sin låga tyngdpunkt och jämna viktfördelning är byggd för hastighet och stabilitet. Hela chassit är specialkonstruerat för uppgiften och parallellogramsystemet med Z-länkage ansluts direkt till chassit för en låg tyngdpunkt. Den stora polyetylentanken sitter i en perfekt vagga i chassit. Stabiliteten är utmärkt, och tankens branta profil och djupa sump gör att den kan tömmas helt.



Sprutramparna hålls fast men varsamt i transportläge och de främre rullarna tillåter vertikala rörelser och förhindrar onomalt rampslitage.



Axelfjädring (tillval) erbjuder ökad körtid, komfort och prestanda både på vägen och på fältet Chassit, tanken och endast en axel bidrar till bättre manövreringsförmåga. Den optimala viktfördelningen ökar stabiliteten under körningen, oberoende av rampens läge.



Tankens speciella form gör att det inte behövs några avskärmningsplåtar. Tankens släta yta garanterar fullständig omrörning och rengöring och minskar risken att lösningen sätter sig på tankens insida.

• Den låga profilen ger stabilitet både på fältet och på vägen
• Parallellogramsystem med Z-länkage är en unik John Deere egenskap
• Tanken med låg tyngdpunkt erbjuder bättre stabilitet
• En smal dragbom erbjuder bättre manövrering
• Polyetylentankens rundade form ger perfekt omrörning; den släta ytan förenklar spolning både in- och utvändigt.
• Den djupa sumpen gör den lättare att tömmas, även på sluttningar
• Inga avskärmningsplåtar och inga döda hörn förbättrar vätskeblandningen
• Exakt avläsning med digital torrnivåindikator (tillval))
• En torrnivåindikator är standardutrustning

Parallellogramsystem med Z-länkage ger en låg tyngdpunkt

Det specialkonstruerade parallellogramsystemet erbjuder markfrigång bak; varsam och mjuk hydraulisk höjdning av rampen. Rampcylindrarna, placerade på båda sidor om chassit, erbjuder en låg tyngdpunkt utan att kompromissa med stabiliteten.

• Jämlik ramplyftsjustering
• Max. markfrigång bak
• Ackumulator avbryter den vertikala ramprörelsen under sprutningen
• Minimal gungning i transportläge, rampen hålls fast men varsamt i läge vid transportrullarna

Ergonomisk manövercentral för snabb och enkel manövrering. Grupperade spakar och stora handtag erbjuder snabb inställning. Manövercentralen kan manövreras manuellt, med tillval av automatik för påfyllning, omrörning eller utspädning.

Manövercentralens ergonomiska utförande gör den bekväm och användarvänlig. De stora handtagen säkerställer en effektiv inställning av maskinen, begränsar risken för misstag och sparar värdefull tid.



De manövervänliga, manuella ventilerna påskyndar sprutningen och säkerställer att sprutning och spolning sker ännu fortare, enklare och med större precision. Handtagen för båda huvudventilerna pekar i samma riktning under sprutningen för att begränsa risken för misstag.

Preparatfyllaren, sprutpistolen och förvaringsutrymmet för kläder är delvis placerade bakom manövercentralen. Filter- och slanganslutningar ät lätt åtkomliga.



Lösningssystemets huvudkrets levererar tryck till injektorernas omrörning, spolmunstyckenas rotation och preparatfyllaren. En andra krets med trycksregulator justerar automatiskt spruttrycket till rampen. Det säkerställer ett korrekt tryck.

• Manövercentralens enkla utförande minskar risken för misstag under arbetet.
• Den faktiska tanknivån avläses enkelt och exakt med en torrnivåindikator
• Enkel åtkomst till filter och slanganslutningar
• Förvaringsutrymme med två fack för skyddskläder (tillval)
• Stor 55-liters preparatfyllare förvaras bakom ventilerna (tillval)
• Självsugande kolvmembranpumpar med 75 mm (3 tums) påfyllningshals
• Standard återcirkulationsventil möjliggör effektiv användning av sköljvattentanken vid spolning
• Påfyllningen av tvättvattentanken finns nära manövercentralen (man behöver inte gå runt maskinen för påfyllning)
• Hållare för hydraulslangar, elkablar och anslutningar finns framtill på sprutan under plattformen

Logisk manövercentral för snabb och enkel manövrering

Alla filter och slanganslutningar är grupperade för enkel åtkomst. Filtren kan rengöras även med full(a) tank(ar). Standard återcirkulationsventil möjliggör bättre tömning och effektiv användning av sköljvattentanken vid spolning. Den obligatoriska säkerhetsbehållaren för växtskyddsmedelsdata är placerad nära plattformen, för att informationen ska finnas nära till hands.

• 50 mm (2-tums) vinklad påfyllningsslanganslutning för enklare tillkoppling
• 50 mm (2-tums) överföringsventil från spruttanken till extern punkt
• 50 mm (2-tums) snabbfyllningsanslutning för påfyllning av sköljvattentanken (tillval)
• Ecomatic sluten överföringsats av växtskyddsmedel (tillval)
• Stege vid sidan för enkel åtkomst till tanklocket
• Stor 400 liters sköljvattentank
• 50 mm (2-tums) 9 meters påfyllningsslang placerad vid plattformen (tillval)

55 liters preparatfyllare erbjuder snabb och exakt påfyllning av växtskyddsmedel

55 liters preparatfyllaren av polyetylen (tillval) är delvis placerad bakom manövercentralen för att undvika förerening från traktorhjulen. Preparatfyllarens släta insida gör den enkel att rengöra. Vid behov fylls preparatfyllaren med vatten via en standard cirkulationsledning. För att aktivera spolningen, trycks spolhuvudet nedåt, vilket gör att förpackningar kan hanteras enkelt och säkert med båda händerna. Tvättmunstycket är förskjutet för att förenkla hanterinen av olika förpackningsstorlekar. För överföring av sprutlösningen öppnas ventilen på manövercentralen och en kraftfull injektor upptill på tanken skapar ett vakkum vid preparatfyllaren. Vätskan överförs direkt till tanken via korgsilen, vilket minskar risken för skumning under påfyllningen.



För övering av sprutlösningen från preparatfyllaren till spruttanken används en injektor. Det förhindrar att matarledningen till preparatfyllaren sätts igen. När sprutan fylls med rent vatten, kommer vatten även att levereras till preparatfyllaren.

• Preparatfyllaren med förskjutet tvättmunstycke gör det lättare att hantera olika förpackningsstorlekar
• Det roterande tvättmunstycket optimerar rengöringen, även insidan av förpackningen
• Inställning är enkelt ‒ huvudkretsen förser preparatfyllaren med rätt arbetstryck

Håll kostnaderna under kontroll med intelligenta lösningar som minskar insatskostnader och ger ökad produktivitet. Ett optimerat gränssnitt tar hand om inställning av sprutning, reglering och monitorövervakning. Automatisk sektionskontroll, guidning, TerrainControl™ Pro och LED-arbetslampor är ett sätt att optimera växtskyddets kvalitet och förlänga sprutperioden.

Intelligenta lösningar för M700 och M700i samverkar för ett optimerat växtskydd. Automatisk sektionskontroll eller SprayerPro™ minskar kostnaderna för insatsmedel genom automatiskt till- och frånslagning av sektionsventilerna i ett fördefinierat område. M700i har TerrainControl Pro-system (tillval) som justerar ramptilt och ramphöjd för att optimera rampens läge under varierande fältförhållanden. Så snart det styrande dragets spårföljning är aktiverat, kommer sprutans eget helautomatiska manövreringssystem (HMS) endast att kopplas in vid behov. Kraftfull LED-belysning ger den sikt som behövs vid arbete på kvällar och nätter.

• SprayerPro för M700 eller automatisk sektionskontroll finns tillgängliga
• M700i TerrainControl Pro erbjuder jord-, gröd- och hybridlägen, plus lyft för vändteg för extra bekvämlighet
• Halogen eller LED arbetsbelysning finns tillgängliga för sprutning på natten
• Styrande drag med helautomatiskt manövreringssystem (HMS) reglerar draget efter behov

Beprövade komponenter från M700 plattformen ökar M700(i) sprutans aktiva körtid

Bästa precision och maximal körtid, intelligenta lösningar opitmerar sprutningen.

• Rätt val, integrerad munstyckskalkylator och faktisk droppstorlek visas i monitorn
• Faktisk indikering av hastighet, mängd, tryck, flöde, fältdata, avstånd, aktiva eller inaktiva sektioner, ramptiltläge, maskindata och mycket mer
• Automatisk mängdreglering med automatisk eller manuell sprutmängdsjustering med ökad funktion

Utbud av tillvalslösningar för M700 och M700i erbjuder ytterligare premium precision. Alla viktiga maskinfunktioner och all information hanteras bekvämt på monitorn i hytten.

• Tryck- och flödessensor på sprutan ger största precision och realtidsinformation
• Lågflödesavkänning, automatisk mängdreglering. Om flödessensorns värde är utanför angivet intervall tar trycksensorn över
• Korsflödeskontroll upptäcker slitage på munstycken, blockering i sprutledning eller felprogrammerad munstycksstorlek
• Sprutkalkylatorn säkerställer koncentrerad start vid till-/frånslagning av sektionerna på vändtegen
• Tryckregulatorn med startfördröjning förhindrar underdosering vid sprutstart i hörnet av fältet
• Standard ventilinställningar förhindrar överdosering och reglerar spruttryck vid start efter påfyllning
• Precision, torrnivåindikator

M700(i) bogserade sprutor, ett idealiskt växtskydd. Olika alternativ och utrustningar gör det möjligt att öka sprutans prestanda för att uppfylla gällande behov och bestämmelser. Smarta lösningar gör sprutningen produktivare och kostnadseffektivare utan att kompromissa med den aktiva körtiden.

M700(i) sprutan kan som tillval utrustas med John Deeres prisvinnande muticykliska utspädningssystem.

OBS! Följ alltid anvisningarna på växtskyddsmedelsförpackningen och läs säkerhetsföreskrifterna för utspädning av vätskan och diskning av sprutan.

Med AutoDilute kan föraren förbereda utspädningen direkt från hytten. Han behöver inte längre lämna hytten och manuellt justera sprutventilerna. Det ger snabbare start vid byte till annat växtskyddsmedel. AutoDilute uppfyller gällande miljöskyddslagstiftning beträffande kvarvarande växtskyddsmedel i maskinen. (Följ alltid lokala bestämmelser.)

Det integrerade, multicykliska AutoDilute utspädningssystemets egenskaper:

• AutoDilute ‒ enkelt att använda, mindre risk för misstag
• AutoDilute, kontrollerad utspädningsfaktor för automatisk, stegvis utspädning av vätskan
• Kontinuerlig utspädning ger snabb diskning mellan arbeten
• Kontinuerlig utspädning kan kombineras med stegvis utspädning, följt av kontinuerlig utspädning
• Sköjvattenbehovet kan programmeras, för effektivare användning
• Optimal utspädning ‒ med automatik, kan AutoDilute stegvis utspädning följas på monitorn

Vid behov av snabb utspädning ‒ AutoDilute stegvis eller kontinuerlig utspädning direkt från hytten sparar värdefull tid. AutoDilute utspädningen kan ses på monitorn under tiden kvarvarande vätska sprutas ut ur tanken.



*Se prislistan för olika kombinationsmöjligheter.
