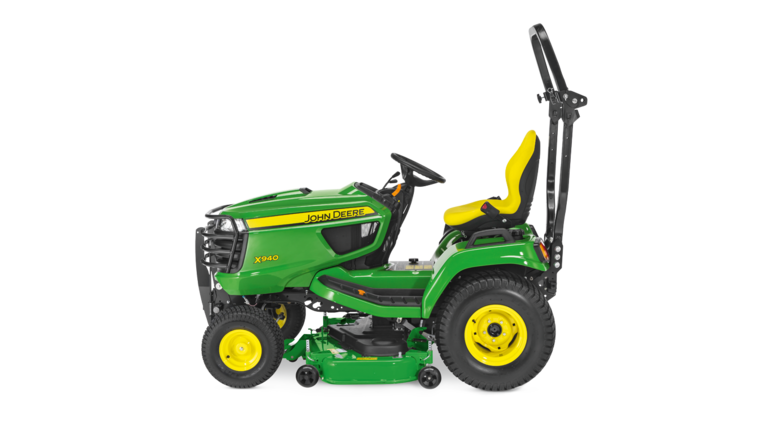

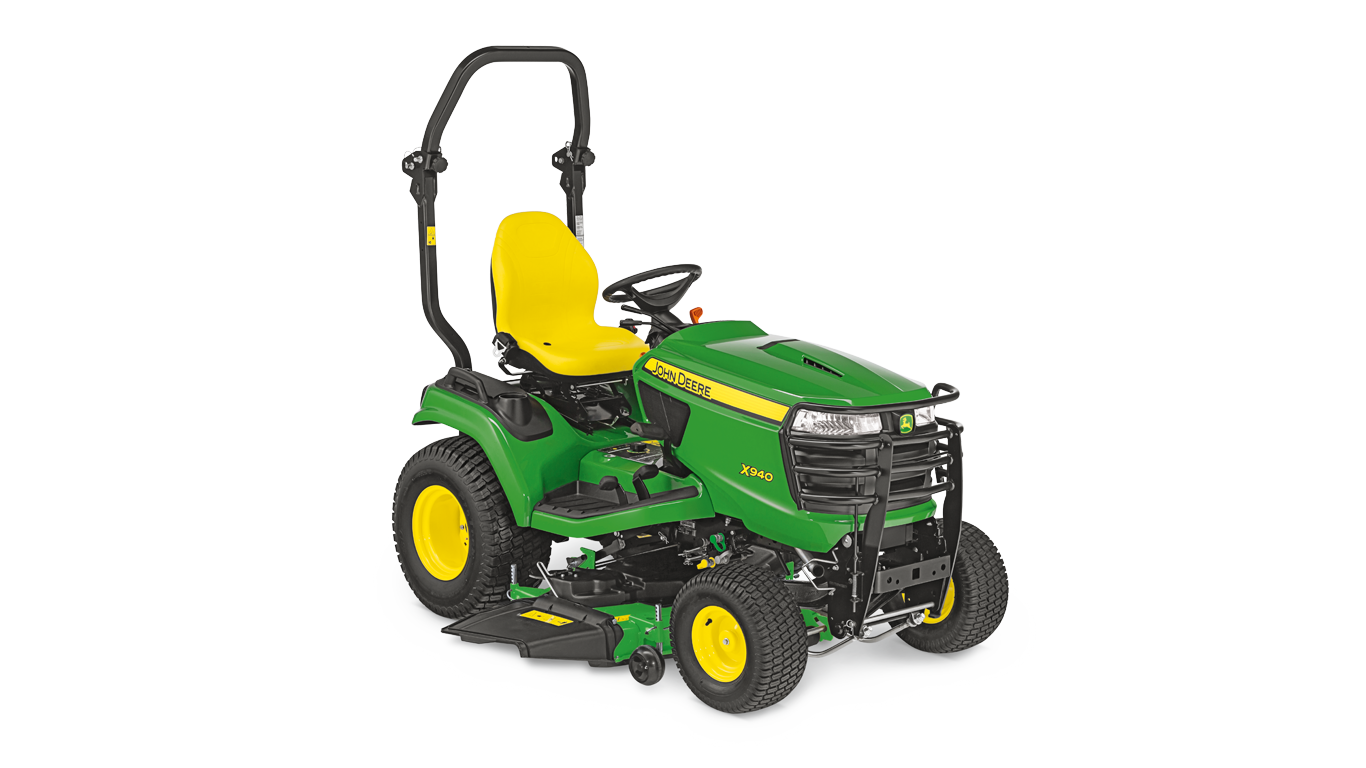

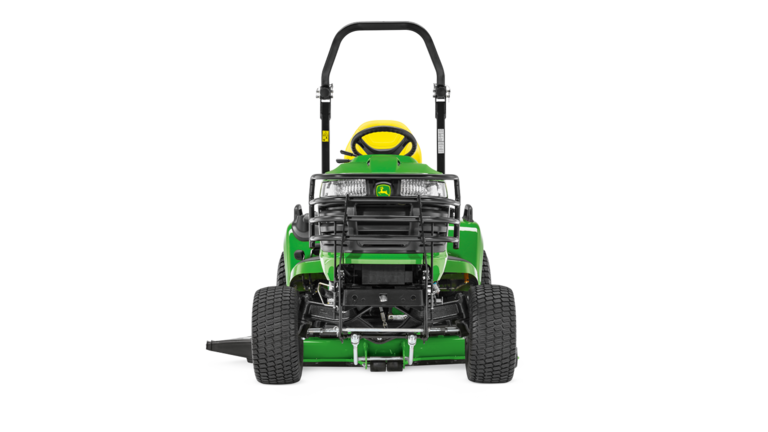

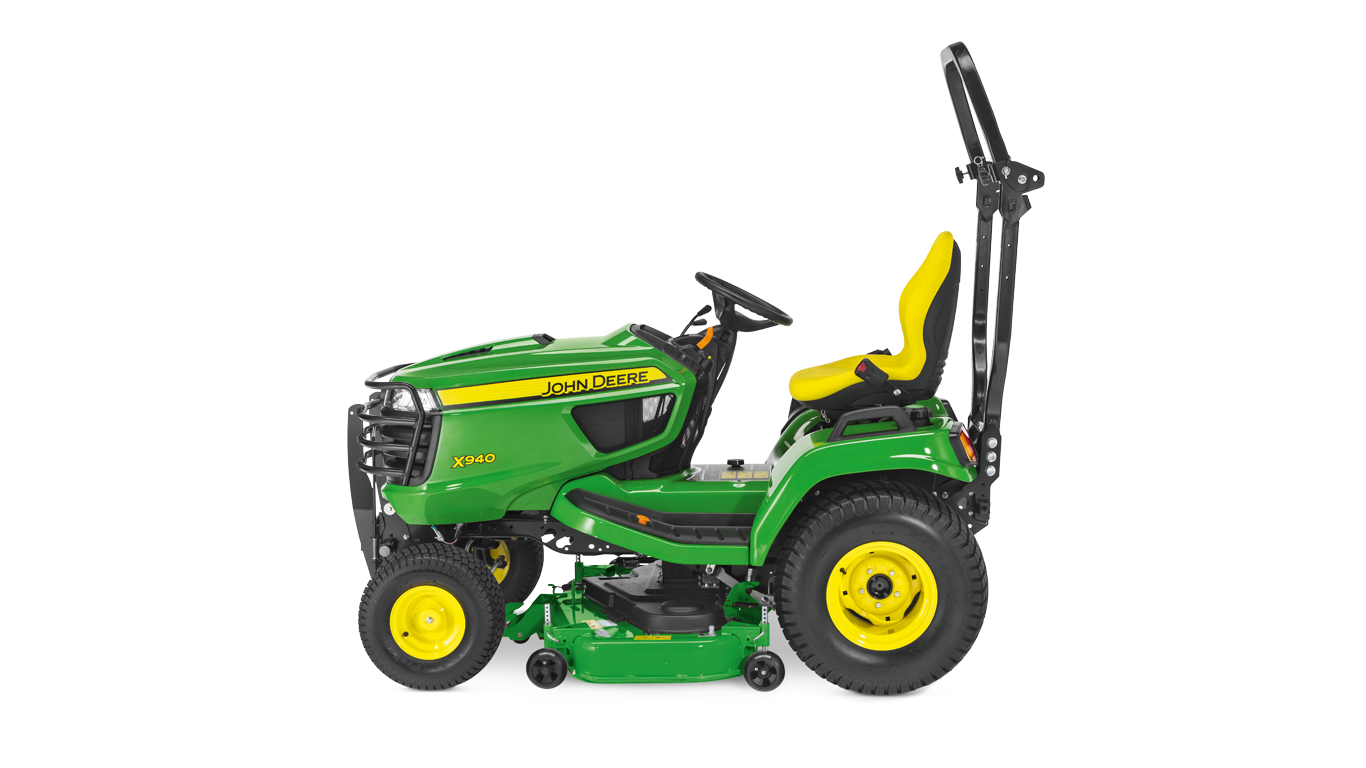

X940 | X900 Serien | Dieseldrivna åkgräsklippare

Viktiga fördelar för överlägsen klippprestanda och mångsidighet i utrustning

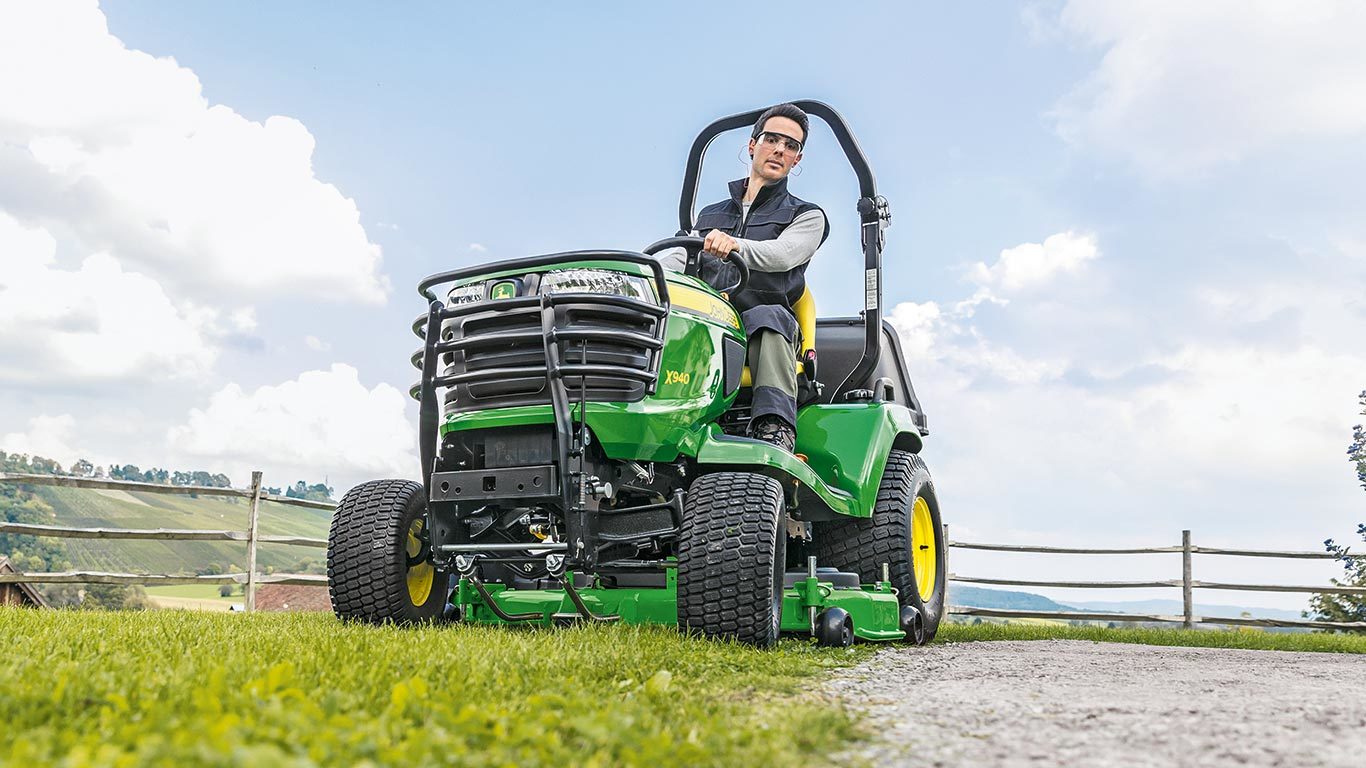

X940-traktor vid klippning

X949-traktor vid klippning

X940 Signature-seriens traktorer erbjuder dessa viktiga prestandafördelar:

Kraftig robotsvetsad ram för styrkan att köra en mängd olika utrustningar
Massor av hästkrafter och vridmoment för att köra större utrustning

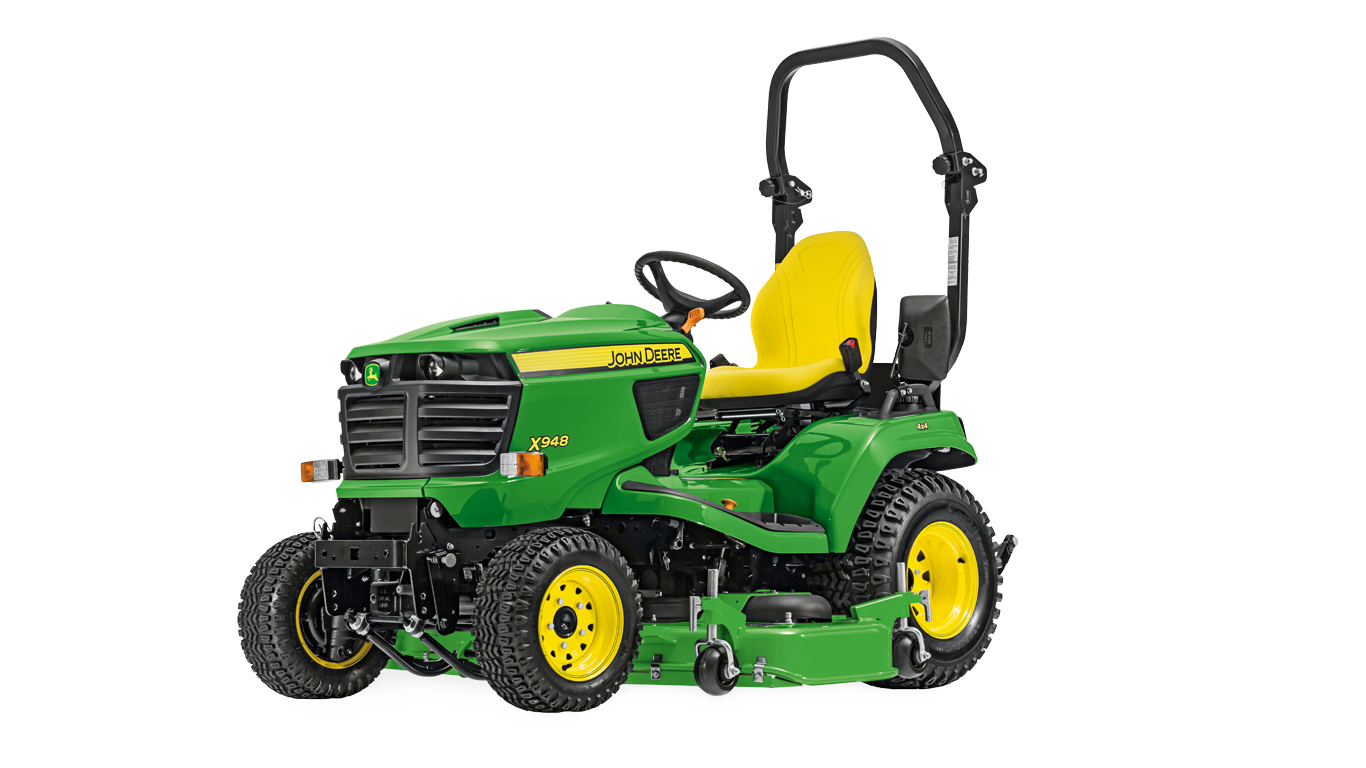

Tre dieselmodeller (X940, X948, X949)
- Ökad hållbarhet
- Bättre bränsleekonomi
Lättanvänd Twin Touch™-fotstyrd hydrostatisk transmission
Servostyrning för snabb, exakt kontroll
Fyrhjulsdrift (4WD) för optimal dragkraft i alla användningsområden och markförhållanden (X948)
Fyrhjulsstyrning i kombination med 4WD för oöverträffad trimningsförmåga (X949)
Differensialspärr för ökad dragstyrning
Hydraulisk kraftuttagskoppling med mjukt, modulerad koppling
Axeldriven utrustning gentemot en remdriven
Axeldriven transmission gentemot en remdriven
Instrumentbräda av biltyp med mätinstrument och indikatorlampor
Ergonomiskt placerade förarreglage
Sätesalternativ med hög komfort
Fällbart, smidigt överstörtningsskydd (ROPS)
Tvåspolig hydraulisk styrventil med utlopp
Gräsklipparens djupstopp är justerbar från sätet med mätare
Exact Adjust-nivelleringfunktion med inbyggd mätare och justeringsverktyg
Strålkastare och bakljus av biltyp gentemot reflexer
Extra tillval, kraftuttag 540 rpm bak
Valfri begränsad kategori 1 3-punktslyft för bakmonterad utrustning
Quick-hitch fram som tillval
Kraftuttag fram som tillval

Modern formgivning med funktionell design

Rymlig plattformsdesign

Formgiven huv med inbyggda luftintagssilar

X940 Signature-seriens traktorer har en mycket kompakt design som erbjuder professionella egenskaper.

Den öppna plattformen är rymlig och välordnad:

vilket gör det lätt att kliva på och av traktorn
Gott om benutrymme med inbyggda hälförsänkningar för bekväm användning

Huv i ett stycke omsluter motorn helt:

förbättrar utseendet
Tystare drift
Lätt att ta bort för bättre servicetillgänglighet
Lackerad huv
- Mer reptålig jämfört med ingjuten färg
- Djupa repor kan repareras med färg

Motorn är en trecylindrig dieselmotor för låg bränsleförbrukning och lång hållbarhet

17,9 kW (24 hk) dieselmotor

En vätskekyld, trecylindrig dieselmotor ger utomordentlig effekt, bra prestanda, låg bränsleförbrukning och lång hållbarhet för yrkesmässig användning:

Stor slagvolym ger exceptionellt vridmoment
Gjutjärnsblock förbättrar bullerabsorption
Till kvalitetsegenskaperna hör cylinderfoder av gjutjärn, toppventiler, trycksmörjning och utbytbart oljefilter
Startmotorn med solenoid garanterar lätt start, även när det är kallt
Högeffektiva glödstift säkerställer snabb start i kyla; ett automatiskt avkänningssystem berättar för föraren när motorn är klar att starta
Mekanisk bränsleavluftning eliminerar behovet av verktyg och bränsleläckage på marken vid avluftning av bränslesystemet:
1. Pumpa helt enkelt bränslepumpen som finns på motorns sida
Elektrisk bränsleavstängning eliminerar behovet av en separat strömbrytare
Indirekt insprutning med förkammare ger en mjuk och tyst gång
Motormonterad 40 A generator levererar reglerad laddning till batteriet för snabb uppladdning:
1. Ger också mycket ström för 12 V-drivna redskap och tillbehör
Låga avgasutsläpp är certifierade för att uppfylla europeiska standarder för renare luft:
1. Utförande med toppventil för effektivt luftflöde
2. Utförande med virvelförbränningskammare för effektiv förbränning
3. Vätskekylning som ger mer konstant driftstemperatur
4. Sluten vevhusventilation återcirkulerar och förbränner vevhusets kolväten

Hästkrafter (hk)	Max. vridmoment	Kylning	Slagvolym
18 kW (24,5 hk)	---	Vätska	903 cm³

Luftintagssystem

Luftintagssilar

Kylargaller utdraget för rengöring

Motorns luftintag sker genom nätförsedda paneler vid rattstångens bas och på traktorns högra och vänstra sida:

Den renaste och svalaste delen av traktorn
Renar luften för att förhindra att gräs och skräp hamnar i kylaren eller luftrenaren
Lätt att rengöra och underhålla så att motorn drivs med optimal temperatur

Diselmotorns luftfilter

Dieselmotorn använder ett effektivt luftfilter med utbytbara element och en cyklonrenare:

Varningslampa på instrumentpanelen varnar föraren när luftfiltret är smutsigt och behöver bytas ut
Med en visuell kontroll förenklas luftfiltrets dagliga service
Indikatorn ökar motorns livslängd genom att eliminera att smuts kommer in i maskinen av misstag på grund av att luftfiltret underhålls för ofta

Luftfiltrets serviceindikator

En luftfilterbegränsningsindikator är standardutrustning:

Helt tätat för effektiv rengöring
Cyklonrörelse är utformad för att slunga ut 90 till 95 procent av smutsen innan den når pappersfiltret
Sekundärfilter för ytterligare filtrering
Total effektiv filteryta på 3 303 cm²

Hydraulisk servostyrning ger lättmanövrerad styrning

Servostyrningens manöverventil

Servostyrning är standardutrustning. Den ger lättmanövrerad styrning, som på en bil:

Minskad förartrötthet
Bättre manöverduglighet
Ökad produktivitet

	Tvåhjulsstyrning, tvåhjulsdrift (2WD	Fyrhjulsstyrning och permanent fyrhjulsdrift (4WD)	Permanent 4WD, tvåhjulsstyrning
Vändradie	635 mm (25 in.)	533,4 mm (21 in.)	600 mm (23.6 in.)
Rullar på oklippt cirkel (152 cm klippdäck)	711,2 mm (28 in.)	470 mm (18.5 in.)	711,2 mm (28 in.)
Rattvarv, fulla utslag vänster	2,5	2,8	2,8
Rattvarv, fulla utslag höger	2,1	2,1	2,1

Hydrostatisk bekväm drivning

Tvåhjulsstyrd hydrostatisk transaxel

En robust, kraftig yrkesmässig hydrostatisk transaxel hanterar en stor mängd olika jordbruksfunktioner och yrkesmässig klippanvändning.

Oändlig kontroll av körhastighet och jämn riktningsändring ger effektivitet och körkomfort.

Differentialspärren ger positiv kraft till båda drivhjulen för ökad dragkraft. Den kan kopplas in av föraren efter behov.

Framåt	0 till 13,7 km/h
Bakåt	0 till 9,7 km/h

Många kvalitetsfunktioner tillhandahålls:

Den universella kardanknutssplineaxeln mellan motorn och växellådan är hållbar och ger effektiv överföring av kraft (inga bälten, ingen slirning, ingen kraftförlust).
Den utgående kraftöverföringsaxel med kontinuerlig kraftöverföring (PTO) har inga bälten som kan glida eller slitas ut.
Internt hydrauliskt kraftuttag (PTO) med en koppling för flera skivor:
- Mjuk, smidig koppling
- Längre skivlivslängd med kontinuerligt oljebad
- Ingen service krävs eftersom skivor är självjusterande
Inneliggande våta skivbromsar:
- Isolerad från smuts, rost, is eller andra föroreningar för effektiv bromsfunktion
- Kyls kontinuerligt av transmissionsolja för att minimera slitage och eliminera förlusten av bromsar från överhettning
Tyst design eliminerar praktiskt taget hydrostatiskt gnissel.
Stor, effektiv 6 cm³ matarpump ger utmärkt flöde och tryck för att möjliggöra drift av en mängd av hydrauldriven utrustning.
Utvändigt monterad, oljefyld stötdämpare i styrsystemet säkerställer smidig start och stopp.
Enastående styrka och hållbarhet:
- Gjutna flänsade axlar av biltyp
- Tungt gjutna axelhus i pressgjuten aluminium
- Använder en axiell kolvtypspump och motor gentemot mindre effektiva roterande kultypsgrupper

Transmissionsoljekylare

En transmissionsoljekylare är standardutrustning:

Hjälper att hålla oljetemperaturerna svalare under höga dragbelastningsarbeten
Separat kylare av biltyp för att ge ökad kapacitet för oljekylaren såväl som kylaren, jämfört med en oljekylare inuti kylaren

Fullängdsramen är tillverkad av svetsat stål för ökad styrka

Svetsad fullängdsram av stål

Den svetsade fullängdsramen av stål med C-kanal ger styrka för att hantera tung utrustning:

Ramsidoskenor bildas av kraftig 4,6 mm tjock stålplåt för extra styrka.
Den främre stötfångaren/belastningsvikthållaren är formad av kraftigt 9,5 mm stål.

Ramen är MIG-svetsad med robotteknik:

Konstanta svetsfogar för maximal styrka
Inga bultar som kan lossna

En främre Quik-Tatch-belastningsvikthållare är utformad i ramen:

Den ger ett bekvämt sätt att lägga till 76 kg vikt till traktorns framsida med fyra portföljvikter
Sträcker sig framför huven för att fungera som en stötfångare

Valfritt dragfäste och dragkula visas

Det främre dragfästet är utformat i ramen:

Utmärkt för att placera släpvagnar, båtar etc. i trånga utrymmen

Det 122 cm (48-in.) breda Accel Deep™ (48A)-klippdäcket klipper rent och är mångsidigt

X940-traktor som klipper med 48A-klippdäck

Det 122 cm (48-in.) breda Accel Deep-klippdäcket är tillverkat av pressad stålplåt med en djup design med plan ovansida som levererar utmärkt klippkvalitet, produktivitet, renhet, hållbarhet och mångsidighet. Optimala prestanda och spridning av klippet är resultatet, även vid högre klipphastigheter eller i högt gräs:

12,3 cm (4.83-in.) djup över hela däckskalet ger optimala prestanda för klippning, mulching och uppsamling
- MulchControl™-systemet för tillval ger överlägsen mulchingprestanda och mångsidighet.
Konstruktionen av pressad stålplåt eliminerar skarpa kanter och hörn där material kan samlas och försämra klipprestandan
Klippdäcket är flytande upphängt mot fordonet för en mjuk och jämn klippning
- Justerbara hjul på klippdäcket, positionerade just ovanför marknivån, hjälper till att förhindra skalpering.
Stubbhöjden kan justeras i steg om 6,4 mm (0.25 in.) så att maskinen alltid kan ställas in på lämplig stubbhöjd
Kompatibel med Power Flow™-materialuppsamlingssystemet med höga prestanda
För användning med X750, X754, X758, X940, X948 och X949

OBS! För 48A 9095M-klippdäcket krävs en eftermonteringssats med standardanslutning eller automatisk anslutning (liknande den på 54 HC- och 60 HC-klippdäck). Till skillnad från 54 HC och 60 GC är det axeldrivna 48A-klippdäcket inte ett överkörningsklippdäck. Operatören kan rotera klippdäckshjulen 90 grader och köra 48A-klippdäcket under traktorn och använda den automatiska anslutningen för att ansluta till kraftuttagsaxeln (PTO).

Utmärkt klippkvalitet

Undersida på 48A-klippdäck

Djuppressat klippdäck ger utmärkt klippkvalitet. Det ger plats för att klippt och svävande material ska kunna lämna klippdäcket utan att klippas en gång till:

Minskar den upprepade klippningen av gräset, ger mer kraft som kan användas till att klippa det inkommande, oklippta gräset, vilket ger en kraftig förbättring av klipparens kapacitet.
- Hjälper till att bibehålla en utmärkt klippkvalitet vid högre klipphastigheter
Obehindrat materialflöde genom utkastet förhindrar att klippet stör klippningen av det oklippta gräset. Därför kan knivarna klippa materialet snyggt och rent.
Även i mulchingläget förbättras klippningens jämnhet jämfört med andra konstruktioner tack vare att det extra djupet sörjer för kontinuerlig cirkulation, optimal upprepad klippning och en jämn fördelning av klippet.
Exact Adjust-nivåregleringssystemet för klippdäck ger en snabb och exakt nivellering av klippdäcket

Produktivitet – får jobbet snabbt gjort

Accel Deep 48A-klippdäck

Djuppressat klippdäck ger hög produktivitet, som får jobbet avklarat snabbt. Det ger plats så att det klippta och svävande materialet kan lämna klippdäcket snabbt, vilket minskar omfattningen av upprepad klippning så att mera kraft finns över för att bearbeta det inkommande, oklippta gräset:

Ger en stark förbättring av klipparens kapacitet som därför bibehåller utmärkta klipprestanda under svåra klippförhållanden och vid högre hastigheter

Utkastets stora öppning är både hög och bred för att kunna hantera mera material:

Ger ett smidigt, jämnt utkast av klippet vid alla klipphastigheter
Minskar risken för igensättning, speciellt viktigt vid arbete i vått, tjockt eller tätväxande gräs och vid uppsamling
48A-Power Flow-blåset har ett inloppshus vars area är över 50 procent större än 48X-Power Flow-blåset, som användes på tidigare maskiner.

Mindre smuts på klippare och förare

Accel Deep 48A-klippdäck

Däckskalets plana ovansida är optimal för att hålla både föraren och klippdäcket rena:

Det finns få ställen där material kan fångas upp och hållas kvar, både ovanpå och under däcket.
- Däckets ovansida håller sig renare, vilket minskar tidsåtgång och ansträngning vid rengöring och service
- Däckets undersida är självrensande för att bibehålla optimala prestanda utan att material samlas och stör flödet av luft och gräsklipp
- Mindre behov av rengöring och borttagning av material som fastnat på klippdäckets undersida
Djupet på Accel Deep-klippdäck minimerar mängden av material som läcker ut från däckets framsida
- Begränsad mängd material som virvlas upp över förare och klippdäck
- Jämnt materialflöde som lämnar utkastet, mindre upprepad klippning resulterar i längre strån som minskar risken för att de ska landa på föraren
- Mulchingen förhindrar till fullo att materialet kastas ut och MulchControl-tillbehöret gör mulchingen till en praktisk lösning i de flesta klippningsförhållandena.

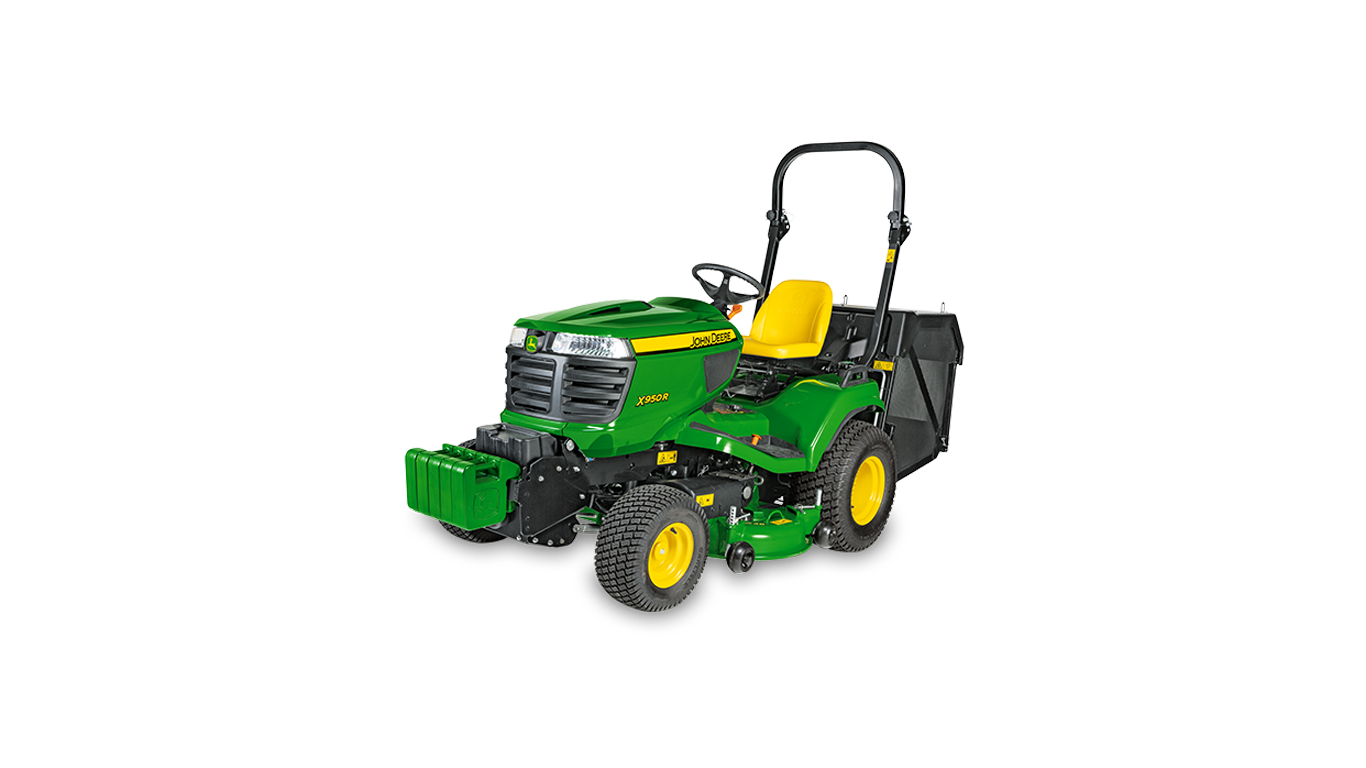

Power Flow-uppsamlingssystem

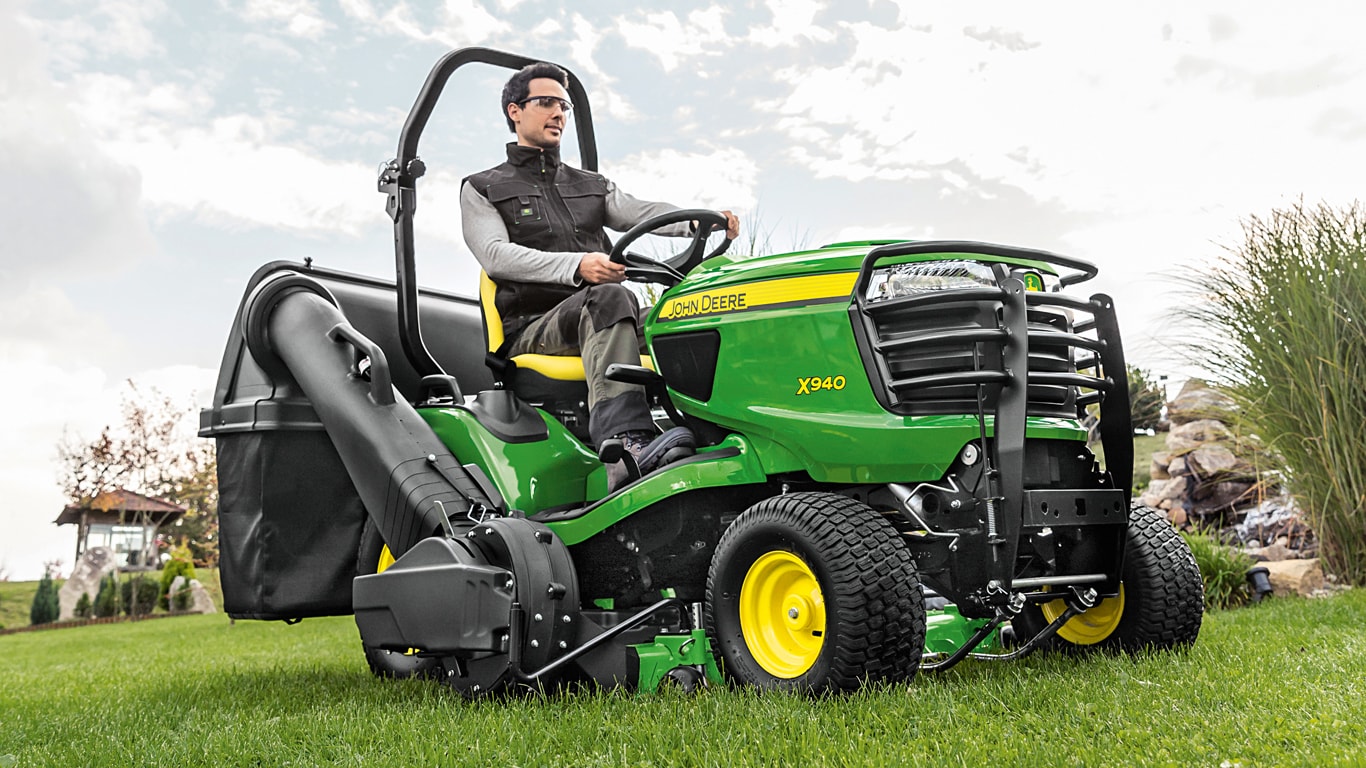

500 liters (14-bu) bakmonterad uppsamlare med 3 säckar och Power Flow visas (tillval)

Power Flow-blås

Materialuppsamlingssystem är tillgängliga för användning med Power Flow-blås och innehåller:

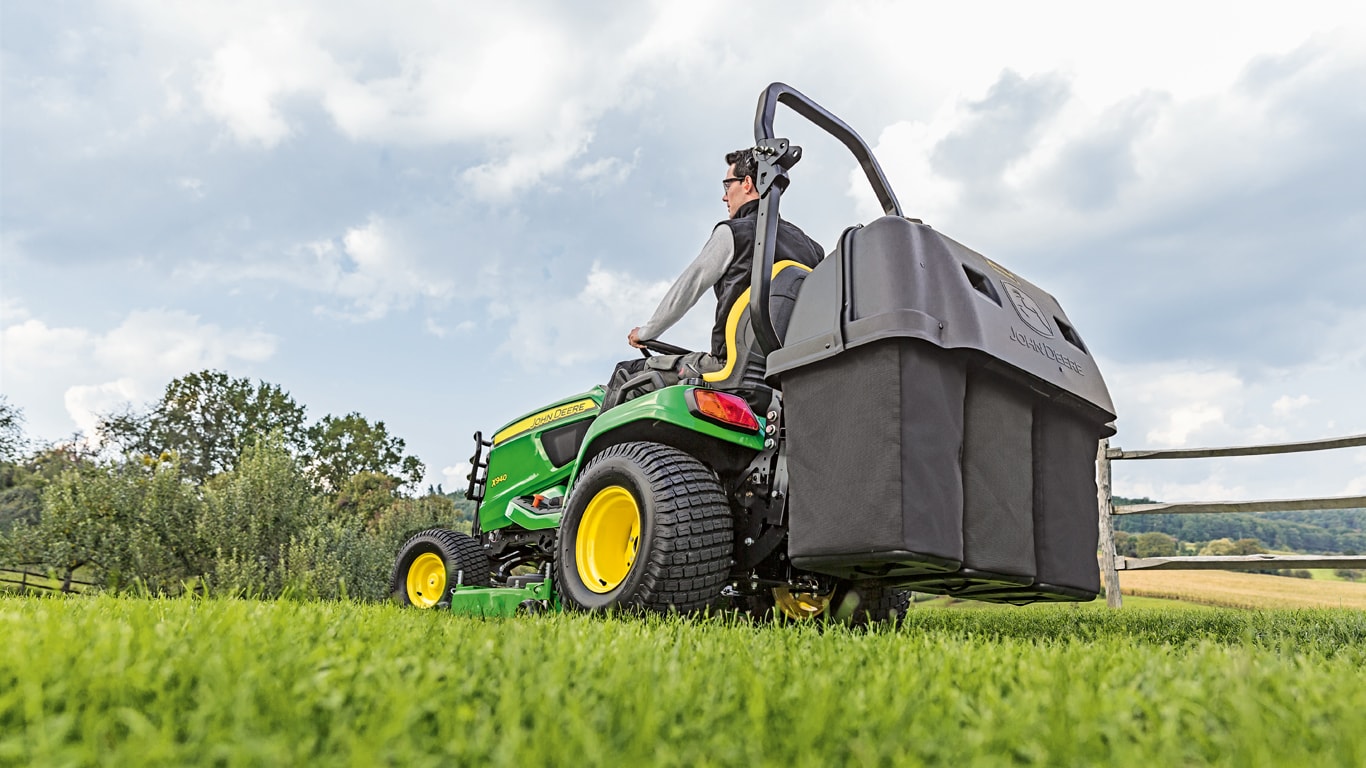

500 liters (14-bu) Power Flow bakmonterad uppsamlare med 3 säckar

Power Flow-blåset och utkastkanalen är enkla att installera. Power Flow-blåset svängs ut för enkel rensning och rengöring.

Rengöring av ett klippdäck – både ovansida och undersida – är en av de vanligaste underhållsaktiviteterna:

Designen med plan ovansida reducerar antalet ställen där material kan samlas och gör att material som ändå har samlats är lätt att ta bort.

Tvättslangsanslutning på klippdäcket

Tvättslangsanslutning på klippdäcket med slangkoppling

Tvättslangsanslutning finns för att underlätta rengöringen av klippdäckets undersida.

En slangkoppling passande till den vattenslang som används kan köpas lokalt för att ansluta slangen till tvättslangsanslutningen.

Utmärkt, inbyggd hållbarhet

Lättjusterade hjul på klippdäcket och förstärkning på klippdäckets sida

48A-klippdäcket har robusta spindelinfästningar för att knivarna ska vara synkroniserade även efter flera års hård tjänst:

3,4 mm (0.135 in.) tjock pressad stålplåt
Ribbor i däckskalet ökar styrkan där det behövs.
48A är tillverkad för yrkesmässig användning.

Klipparens hjul är extra kraftiga:

Ger högre styrka och hållbarhet för längre, problemfri livslängd.
Inställning av hjulen till korrekt höjd för vald stubbhöjd går snabbt och enkelt.

48A-klippdäcket är försett med en sidoförstärkning bestående av en massiv stålstång med 16 mm (5/8-in.) diameter som ger extra styrka och skydd.

Elektrostatisk lackering i två steg och pulverlack ger extra skydd mot rost.

Mångsidighet – enkelt att ändra mellan sidoutkast, mulchning och uppsamling

48A-klippdäcket är konstruerat för maximal mångsidighet, och det är ytterst enkelt att ändra från ett utkastläge till ett annat:

Om tillvalet MulchControl har installerats (tillsammans med specialmulcherknivar) kan du ändra från sidoutkast till mulching eller tvärtom genom att helt enkelt slå om en spak.
- Det är inte nödvändigt att byta knivar när man ställer om mellan utkastlägena då mulcherknivarna har konstruerats för att fungera även med sidoutkast.
Den bakmonterade uppsamlaren Power Flow kan användas tillsammans med redskapet MulchControl genom att helt enkelt ställa MulchControl-spaken i läget för sidoutkast.

137 cm högkapacitets (HC) klippdäck i heavy-duty-utförande

X949-traktor som klipper med 137 cm HC klippdäck

Sidovy av klippdäck

Däckdesignen med ett djup på 14 cm ger utmärkt luftflöde varför materialet kan bearbetas snabbt och effektivt. Däcket är pressat av kraftig 3,8 mm tjock stålplåt och har en svetsad förstärkning i nedkanten för att ge extra styrka och hållbarhet.

137 cm HC klippdäck sett ovanifrån

137 cm HC klippdäck sett underifrån

Det 137 cm breda HC-klippdäcket formas i en hydraulpress för att minimera antalet svetsfogar, vilket ger en slät undersida som minskar materialavlagringar:

Bredare och högre utkastöppningar ger en jämn fördelning av klippet för att ge ett resultat med utmärkt utseende under alla förhållanden.
Hållbar plastdeflektor sprider gräsklippet jämnt över gräsmattan, är gångjärnsupphängd och kan lyftas upp för att minimera det lagringsutrymme som krävs.
De 25 mm tjocka kallsmidda spindlarna är värmebehandlade för högsta styrka och stöds av kullager.
Framkanten lyfts över knivplanet för att medge jämn klippning av högt gräs.
Knivarnas överlappning är större än på många konventionella däck, för att ge en ren klippning.
Klippdäcket kan kasta ut i sidled, mulcha (tillval) eller använda ett Power Flow™ uppsamlingssystem (tillval).

Tvättanslutning på klippdäcket

Tvättanslutning på klippdäcket med slanganslutning

Anslutning för vattenslang finns för att underlätta rengöringen av klippdäckets undersida:

En slangkoppling passande till den vattenslang som används kan köpas lokalt för att ansluta slangen till tvättanslutningen.

Högpresterande mulchingutrustning som tillval

Komponenter i mulchingutrustningen (48 HC visas)

Den högpresterande mulchingutrustningen ger utmärkta mulchingresultat:

Detta är en högpresterande mulchingutrustning som inkluderar formpressade baffelplåtar för att leda materialet, och speciella mulcherknivar som ger överlägsna prestanda.
- De speciella mulcherknivar som ingår kan också användas för sidoutkast och uppsamling, även om den totala prestandan kan vara något sämre än när standardknivar används.
Beställ: BM23977, 54 högkapacitets (HC) mulchingutrustning

Tillval MulchControl™-utrustning

Anslutningsmöjligheter för klippdäck

Traktor med fyrhjulsdrift (4WD) som körs upp på högkapacitets klippdäck

Traktor med tvåhjulsdrift (2WD) – som körs upp på högkapacitets klippdäck

Klippdäcken med hög kapacitet (HC) har ramper placerade upptill på klippdäcket för att ge en enkel installation:

Med 4WD-traktorer, kan föraren helt enkelt köra upp på och över klippdäcket.
Med en 2WD-traktor måste föraren backa upp på och över klippdäcket.

Så här demonteras klippdäcket:

Koppla ifrån drivaxeln.
Frigör dragarmens lås.
Backa eller kör upp traktorn på klippdäcket och ned från detta.
- Med en 4WD-traktor kan föraren helt enkelt backa upp på och sedan ner från klippdäcket.
- Med en 2WD-traktor, kan föraren helt enkelt köra fram och upp på och sedan ner från klippdäcket.

Kortfattad instruktion för överkörning av klippdäck (viktigaste stegen)

John Deere har konstruerat ett system som gör det enkelt koppla ifrån och ansluta klippdäcket. Bara några få steg behöver följas noggrant för att du ska lyckas.

Listan nedan omfattar de viktigaste stegen. Se även instruktionsboken där proceduren beskrivs i detalj. Traktorn har troligen redan klippdäcket installerat så dessa steg börjar med demonteringen.

DRIVEJD - Alltid Pålitlig Produkt

Steg för demontering av klippdäcket

Kör traktorn till ett plant område

Klart klippdäck

Justera hjulen och sänk ner klippdäcket
Dragarmar borttagna (fram) och lossade (bak)
Kraftuttag: koppla bort om kraftuttaget är anslutet manuellt, backa sedan för att lossa de bakre dragarmarna (är den försedd med AutoConnect, kopplas även kraftuttaget bort när du backar)
- Lyft upp bakre dragarmarna

Öka motorvarvtalet, koppla in differentialspärren och kör över

Steg för installation av klippdäcket

Kontrollera att traktor och klippdäck är klara

Inriktning av traktor och klippdäck
Dragarmar upp
Kraftuttag i korrekt position (om manuell anslutning av kraftuttag, placera axeln i klipparens upphängare)

Koppla in differentialspärren, öka motorvarvtalet och kör eller backa över

Koppla klippdäcket till traktorn

Inriktning och fastsättning verifierad och kraftuttaget anslutet
Dragarmar fastsatta, fram
Positionera klippdäckets hjul

Klart! Ställ in klippdäckets klipphöjd och klipp.

MulchControl med baffeln stängd

MulchControl-handtag

MulchControl-tillbehöret gör mulching mer praktisk i många klippningssituationer, eftersom den inte bara gör ett utmärkt mulchingarbete, utan även gör att klipparen på enklaste sätt kan konverteras när det är bättre att jobba med sidoutkast eller samla upp klippmaterialet. Till fördelarna med mulching av gräsklippet hör:

En gräsmatta med vackert utseende
Gräsklippet blåses inte ut över föraren, infarter eller rabatter
Mindre användning av konstgödsel
Arbetet med att ta hand om klippet bortfaller

MulchControl är en innovativ, enkel design som är lätt att använda och underhålla:

MulchControl-tillbehöret omfattar bafflar som styr materialflödet under klippdäcket.
Vänster knivkammare är helt sluten och optimerad för mulching, därför mulchar den även när gräsklipparen är inställd på sidoutkast.
Bafflarna runt mittre och höger kniv är optimerade för mulching när baffeln vid utkastet är stängd.
MulchControl-handtaget är placerat högst upp på klippdäcket och används till att öppna och stänga utkastets baffel.
Föraren måste kliva av maskinen för att koppla in och ur mulchingläget.
Att ändra från mulching till sidoutkast eller tvärtom tar endast några få sekunder.

MulchControl är väl lämpat i följande klippningssituationer:

Vanligen mulching, men sidoutkast när gräset blir för långt
Vanligen sidoutkast, men vill gärna kunna stänga utkastet för att kontrollera klippet
Alltid mulcha den viktigaste gräsmattan, men ofta sidoutkast på mindre viktiga ytor
Uppsamling, men vill klippa längre mellan tömningarna av behållaren

MulchControl gör föraren till chef över klippet. Nu kan föraren dra all nytta av mulchingen och fortfarande ha möjlighet att ändra om till sidoutkast eller uppsamling när så behövs.

Begränsningar för MulchControl

Även i läge för sidoutkast kommer MulchControl fortfarande att mulcha ungefär en tredjedel av materialet. Därför är läget med sidoutkast i grund och botten ett läge med partiell mulching. Detta kan vara en fördel vid klippning med sidoutkast eller uppsamling, eftersom det hjälper till att minska mängden material som kastas ut. I andra fall kan det visa sig vara en nackdel:

Vid klippning av kraftigt gräs för sydliga regioner som Zoysia och Bermuda
Vid klippning i förhållanden med vått, högväxt gräs, som påträffas vid Stillahavskusten i nordvästra USA
När optimal uppsamling och rensning av gräsmattan önskas

MulchControl kompatibilitet

MulchControl är en fältmonterad utrustning. Mulcherknivar ingår:

MulchControl passar till 2015 och senare X700-traktorer i Signature-serien 9074M 137 cm HC klippdäck (SN 030,001-).

Tillval AutoConnect™ drivning (BM23894)

X948-traktor som körs upp på högkapacitets klippdäck med tillvalet AutoConnect™

Tillvalet AutoConnect installerat på X948-traktor

AutoConnect drivaxel är en tillvalssats som automatiskt ansluter eller kopplar bort klippdäckets drivning vid traktorns mittre kraftuttagsaxel.

AutoConnect-drivningen behöver inte tas bort från traktorn när frontdriven utrustning används.

Förbättringar på 137 cm och 152 cm gräsklippare för X940-traktorer i Signature-serien

Icke-smörjbart hjul med steg om 12,7 mm (serienummer -050,000)

Smörjbart hjul med steg om 6,4 mm (serienummer 050,001-)

Förändringar på 137 cm och 152 cm högkapacitets (HC) klippdäck (serienummer 050,001-) som används på X750- och X940-traktorer i Signature-serien, hjälper förare att uppnå ett jämnare klippjobb:

Justeringsstegen för gräsklippare ändras från 12,7 mm till 6,4 mm
Smörjbara rullager läggs till gräsklipparens hjul
Ökad slityta vid bakre dragkrokar

Justering av hjul, klippdäck

Gräsklipparens bruksanvisning ändras för att rekommendera att de främre och bakre hjulen justeras så att de är 3,2 mm till 6,4 mm över en slät, jämn yta för den jämnaste klippningen:

Justeringsrekommendationen för hjulstolpar med steg om 12,7 mm förblir 6,4 mm till 12,7 mm över en slät, jämn yta.

Gräsklipparens bakre dragkrok

Bakre dragkrok med en tjocklek (serienummer -050,000)

Bild på bakre dragkrok med dubbel tjocklek (serienummer 050,001-)

Tjockleken på bakre dragkroken dubblas på slitytan:

Minska slitage på gräsklipparens dragkrok och lyftarm
Bibehåll mer exakt gräsklippjustering framåt och bakåt genom tiden

Avdelningar i serienummer

Avdelningarna i serienumret för dessa ändringar i modellår 2017 är:

54 HC X750- och X940-seriens klippdäck, kod 9074M (serienummer 050,001-)
60 HC X750- och X940-seriens klippdäck, kod 9075M (serienummer 050,001-)

Hjulsats till gräsklippare

Hjulsatser till gräsklippare finns tillgängliga för eftermontering modellår 2013 och senare 54 HC och 60 HC-klippdäck (serienummer -50,000) som används på X750- och X940-traktorer i Signature-serien:

Hjulsatser till gräsklippare innehåller allt som behövs för att konvertera ett HC-klippdäck till steg om 6,4 mm (1/4-in.) – fyra hjulstolpar (två fram och två bak), fyra smörjbara hjul, stift, fjädrar och skruvförband.
- AM148127 – 54 HC X750- och X940-servicehjulsatser
- AM148128 – 60 HC X750- och X940-servicehjulsatser
Det rekommenderas att alla fyra klipparhjulen uppdateras samtidigt.
Instruktioner om hjulsatser till gräsklippare rekommenderar att de främre och bakre hjulen justeras så att de är 3,2 mm till 6,4 mm över en slät, jämn yta för den jämnaste klippningen.

152 cm högkapacitets (HC) klippdäck i heavy-duty-utförande

X949-traktor som klipper med 152 cm HC-klippdäck

Sidovy av klippdäck

Däckdesignen med ett djup på 14 cm ger utmärkt luftflöde så att materialet kan bearbetas snabbt och effektivt. Däcket är pressat av kraftig 3,8 mm tjock stålplåt och har en svetsad förstärkning i nedkanten för att ge extra styrka och hållbarhet.

152 cm HC-klippdäck sett ovanifrån

152 cm HC-klippdäck sett underifrån

Det 152 cm breda HC-klippdäcket formas i en hydraulpress för att minimera antalet svetsfogar vilket ger en slät undersida som minskar materialavlagringarna:

Bredare och högre utkastöppning sörjer för en jämn spridning av klippet och ger gräsmattan ger en utmärkt finish under alla förhållanden.
Hållbar plastdeflektor sprider gräsklippet jämnt över gräsmattan, är gångjärnsupphängd och kan lyftas upp för att minimera det lagringsutrymme som krävs.
De 25 mm tjocka kallsmidda spindlarna är värmebehandlade för högsta styrka och stöds av kullager.
Framkanten lyfts över knivplanet för att medge jämn klippning av högt gräs.
Knivarnas överlappning är större än på många konventionella däck, för att ge en ren klippning.
Klippdäcket kan kasta ut i sidled, mulcha (tillval) eller använda ett Power Flow™-uppsamlingssystem (tillval).

Tvättanslutning på klippdäcket

Tvättanslutning på klippdäcket med en tillvald slanganslutning

Anslutning för vattenslang finns för att underlätta rengöringen av klippdäckets undersida:

En slangkoppling passande till den vattenslang som används kan köpas lokalt för att ansluta slangen till tvättanslutningen.

Högpresterande mulchingutrustning som tillval

Klippdäck tillbehör

X949-traktor som körs upp på högkapacitetsklippdäck

Traktor som körs upp på högkapacitetsklippdäck

Klippdäcken med hög kapacitet (HC) har ramper placerade upptill på klippdäcket för att ge en enkel installation:

Med fyrhjulsdrivna (4WD) traktorer, kan föraren helt enkelt köra upp på och över klippdäcket.
Med en tvåhjulsdriven (2WD) traktor måste föraren backa upp på och över klippdäcket.

Så här demonteras klippdäcket:

Koppla ifrån drivaxeln.
Frigör dragarmens lås.
Backa eller kör upp traktorn på klippdäcket och ned från detta.
- Med en 4WD-traktor kan föraren helt enkelt backa upp på och sedan ner från klippdäcket.
- Med en 2WD-traktor, kan föraren helt enkelt köra fram och upp på och sedan ner från klippdäcket.

Komponenter i mulchingutrustningen (48 HC visas)

Som tillval finns en mulchingutrustning:

Detta är en högpresterande mulchingutrustning som inkluderar formpressade baffelplåtar för att leda materialet, och speciella mulcherknivar som ger överlägsna prestanda.
- De speciella mulcherknivar som ingår kan också användas för sidoutkast och uppsamling, även om den totala prestandan kan vara något sämre än när standardknivar används.
Beställ: BM23978, 60 HC mulchingutrustning

Tillval MulchControl™-utrustning

MulchControl med baffeln stängd

MulchControl-handtag

MulchControl-tillbehöret gör mulching mer praktisk i många klippningssituationer, eftersom den inte bara gör ett utmärkt mulchingarbete, utan även gör att klipparen på enklaste sätt kan konverteras när det är bättre att jobba med sidoutkast eller samla upp klippmaterialet. Till fördelarna med mulching av gräsklippet hör:

En gräsmatta med vackert utseende
Gräsklippet blåses inte ut över föraren, infarter eller rabatter
Mindre användning av konstgödsel
Arbetet med att ta hand om klippet bortfaller

MulchControl är en innovativ, enkel design som är lätt att använda och underhålla:

MulchControl-tillbehöret omfattar bafflar som styr materialflödet under klippdäcket.
Vänster knivkammare är helt sluten och optimerad för mulching, därför mulchar den även när gräsklipparen är inställd på sidoutkast.
Bafflarna runt mittre och höger kniv är optimerade för mulching när baffeln vid utkastet är stängd.
MulchControl-handtaget är placerat högst upp på klippdäcket och används till att öppna och stänga utkastets baffel.
Föraren måste kliva av maskinen för att koppla in och ur mulchingläget.
Att ändra från mulching till sidoutkast eller tvärtom tar endast några få sekunder.

MulchControl är väl lämpat i följande klippningssituationer:

Vanligen mulching, men sidoutkast när gräset blir för långt
Vanligen sidoutkast, men vill gärna kunna stänga utkastet för att kontrollera klippet
Alltid mulcha den viktigaste gräsmattan, men ofta sidoutkast på mindre viktiga ytor
Uppsamling, men vill klippa längre mellan tömningarna av behållaren

MulchControl gör föraren till chef över klippet. Nu kan föraren dra all nytta av mulchingen och fortfarande ha möjlighet att ändra om till sidoutkast eller uppsamling när så behövs.

MulchControl-begränsningar

Även i läge för sidoutkast kommer MulchControl fortfarande att mulcha ungefär en tredjedel av materialet. Därför är läget med sidoutkast i grund och botten ett läge med partiell mulching. Detta kan vara en fördel vid klippning med sidoutkast eller uppsamling, eftersom det hjälper till att minska mängden material som kastas ut. I andra fall kan det visa sig vara en nackdel:

Vid klippning av kraftigt gräs för sydliga regioner som Zoysia och Bermuda
Vid klippning i förhållanden med vått, högväxt gräs, som påträffas vid Stillahavskusten i nordvästra USA
När optimal uppsamling och rensning av gräsmattan önskas

MulchControl kompatibilitet

MulchControl är en fältmonterad utrustning. Mulcherknivar ingår:

MulchControl passar till 2015 och senare X700 Signature-seriens traktor 9075M 152 cm HC-klippdäck (SN 030,001-).

Tillval AutoConnect™-drivning (BM23894)

X758-traktor som körs upp på högkapacitets klippdäck med tillvalet AutoConnect™

Tillvalet AutoConnect installerat på X758-traktor

Drivningen AutoConnect är en tillvalssats som automatiskt ansluter eller kopplar bort klippdäckets drivning vid traktorns mittre kraftuttagsaxel.

AutoConnect-drivningen behöver inte tas bort från traktorn när frontdriven utrustning används.

Kortfattad instruktion för överkörning av klippdäck (viktigaste stegen)

John Deere har konstruerat ett system som gör det enkelt koppla ifrån och ansluta klippdäcket. Bara några få steg behöver följas noggrant för att du ska lyckas.

Listan nedan omfattar de viktigaste stegen. Se även instruktionsboken där proceduren beskrivs i detalj. Traktorn har troligen redan klippdäcket installerat så dessa steg börjar med demonteringen.

DRIVEJD - Alltid Pålitlig Produkt

Steg för demontering av klippdäcket

Kör traktorn till ett plant område

Klart klippdäck

Justera hjulen och sänk ner klippdäcket
Dragarmar borttagna (fram) och lossade (bak)
Kraftuttag: koppla bort om kraftuttaget är anslutet manuellt, backa sedan för att lossa de bakre dragarmarna (är den försedd med AutoConnect, kopplas även kraftuttaget bort när du backar)
- Lyft upp bakre dragarmarna

Öka motorvarvtalet, koppla in differentialspärren och kör över

Steg för installation av klippdäcket

Kontrollera att traktor och klippdäck är klara

Inriktning av traktor och klippdäck
Dragarmar upp
Kraftuttag i korrekt position (om manuell anslutning av kraftuttag, placera axeln i klipparens upphängare)

Koppla in differentialspärren, öka motorvarvtalet och kör eller backa över

Koppla klippdäcket till traktorn

Inriktning och fastsättning verifierad och kraftuttaget anslutet
Dragarmar fastsatta, fram
Positionera klippdäckets hjul

Klart! Ställ in klippdäckets klipphöjd och klipp.

MulchControl™-system ger överlägsna mulchingprestanda och mångsidighet och snabb omvandling

Traktorn X948 vid klippning

MulchControl-handtag (visas på 152 cm [60-in.] klippdäck)

MulchControl-systemet (tillval) gör mulching mer praktisk i många klippningssituationer, eftersom den inte bara gör ett utmärkt mulchingarbete, utan även gör att klipparen på enklaste sätt kan konverteras när det är bättre att jobba med sidoutkast eller samla upp klippmaterialet. Till fördelarna med mulching av gräsklippet hör:

Skapar en prydlig gräsmatta
Mindre gräsklipp försvinner in i gräsbaldakinen
Minskar behovet av konstgödsel
Gräsklippet blåser inte över föraren, infarter eller rabatter
Du behöver inte kasta bort säckar med gräsklipp

Så här fungerar MulchControl

MulchControl med avskärmningsplåten öppen (visas på 152 cm [60-in.] klippdäck med hög kapacitet)

MulchControl med avskärmningsplåten stängd (visas på 152 cm [60-in.] klippdäck med hög kapacitet)

Det enkla, innovativa utförandet gör det lätt att använda och underhålla MulchControl:

MulchControl-systemet omfattar en en justerbar MulchControl-avskärmningsplåt nära utloppsröret och fasta avskärmningsplåtar som styr materialflödet under klippdäcket.
MulchControl-handtaget eller ett hydrauliskt ställdon är placerat högst upp på klippdäcket och används till att öppna och stänga MulchControl-avskärmningsplåten.
När MulchControl-avskärmningsplåten är öppen flyter huvudparten av materialet fritt ut ur utloppsdeflektorn eller in i ett materialuppsamlingssystem.
När MulchControl-avskärmningsplåten är stängd, stannar materialet under klippdäcket där det finklipps till mulch och deponeras till gräsmattan.

MulchControl passar bra för klippning under följande omständigheter:

För förare som normalt mulchar men vill kunna stänga utkastet när gräset blivit för långt
För förare som normalt använder sidoutkast men vill kunna stänga utloppsröret för bättre styrning av klippet i vissa områden
För förare som kosekvent mulchar de viktigaste grönytorna men ofta använder sidoutkast på mindre viktiga ytor
För förare som samlar upp gräsklippet men vill kunna klippa längre mellan tömningarna av materialuppsamlingssystemet

Med MulchControl har föraren full kontroll över klippet.

Hydrauliskt MulchControl-ställdon (tillval) (endast på årsmodell 2019 och nyare 54 HC- och 60 HC-klippdäck)

Ett hydrauliskt MulchControl-ställdon (tillval) finns tillgängligt för att växla MulchControl-avskärmningsplåten med traktorns hydrauliska styrspak. Förare kan konvertera mellan lägen utan att avbryta klippningsprocessen vilket gör det möjligt att växla mellan lägen:

När du närmar dig infarter eller rabatter där gräsklipp skulle vara oönskat
När vind blåser gräsklipp på föraren
Vid klippning med sidoutkast klipps endast de områden på fastigheten där gräset är för tjockt för mulching
För uppsamling endast på de områden på fastigheten där gräset är för tjockt och för långt för mulching

Beställ:

BUC10705 122 cm (48-in.) Accel Deep MulchControl

BM26300 137 cm (54-in.) MulchControl med hög kapacitet

BM25258 152 cm (60-in.) MulchControl med hög kapacitet

BM26300 hydrauliskt MulchControl-ställdon

Begränsningar med MulchControl

När sidoutkastet används kommer MulchControl fortfarande att mulcha ungefär en tredjedel av materialet. När läget för sidoutkast används, är maskinen därför också delvis inställd för mulchning. Detta kan vara en fördel vid klippning med sidoutkast eller uppsamling, eftersom det minskar materialmängderna som måste hanteras. I andra fall kan detta vara till nackdel:

Vid klippning av kraftigt gräs för sydliga regioner som Zoysia och Bermuda
Vid klippning i förhållanden med vått, högväxt gräs, som påträffas vid Stillahavskusten i nordvästra USA
När optimal uppsamling och rensning av gräsmattan önskas

MulchControl-avskärmningsplåten kan öppnas eller stängas med Power Flow™-fläkten installerad. Power Flow-blåsen körs utan material när avskärmningsplåten är stängd.

MulchControl-kompatibilitet

Varje MulchControl-system är ett tillval som fabriksinstalleras eller kommer som en eftermonteringssats och innehåller allt som behövs för manövrering: avskärmningsplåtar, handtag och mulcherknivar. Om så önskas måste det hydrauliska ställdonet (tillval) beställas separat.

MulchControl är kompatibelt med traktorer X750, X754, X758, X940, X948 och X949 med ett av följande klippdäck:

9095M 122 cm (48-in.) Accel Deep™-klippdäck
Årsmodell 2015 till 2018 9090M 137 cm (54-in.) eller 9091M 152 cm (60-in.) högkapacitetsklippdäck (serienummer 030,001-070,000)
Årsmodell 2019 och nyare 9096M 137 cm (54-in.) eller 9097M 152 cm (60-in.) högkapacitetsklippdäck (serienummer 070,001-)

Hydrauliskt MulchControl-ställdon (tillval) (BUC10536) finns tillgängligt för årsmodell 2019 och nyare 9096M 137 cm (54-in.) eller 9097M 152 cm (60-in.) högkapacitetsklippdäck (serienummer 070,001-). Klipparen måste vara utrustad med ett standard MulchControl-redskap:

Hydraulisk MulchControl är inte tillgänglig för 9095M 122 cm (48-in.) Accel Deep-klippdäck.

Power Flow™-uppsamlingssystem göra rensning av gräsmattan enkel

500 liters bakmonterad uppsamlare med 3 säckar och Power Flow visas (tillval)

Power Flow-fläkt

122 cm Edge™ Xtra-gräsklippare samt 137 cm och 152 cm Edge High Capacity (HC)-gräsklippare använder en högpresterande Power Flow-fläkt för att samla in material i olika uppsamlingssystem:

500 l Power Flow-uppsamlare med tre påsar

Har följande egenskaper:

Fläkten är gångjärnsmonterad för att underlätta installation.
Fläkten är lätt att fälla ut för enkel rengöring.
Fläkten roterar medurs (sett från höger sida) för att flytta materialet upp längs utkastarkanalen på effektivaste sätt. Power Flow-fläkten fungerar bra med antingen standardknivarna eller mulcherknivarna.
John Deere-uppsamlingssystemet har hållbar konstruktion för lång livslängd vid hushållstillämpningar eller kommersiella tillämpningar.

OBS! Power Flow begränsar användningen av enheten över däck – höger ramp måste tas bort för att ta på/av Power Flow-drivremmen.

Motoreffekt	18 kW 24.5 hk vid 3 400 rpm
Transmission	2-hjulsdrivning
Servostyrning	Hydraulisk, 2-hjuls främre servostyrning
Körhastighet	13,7 km/h

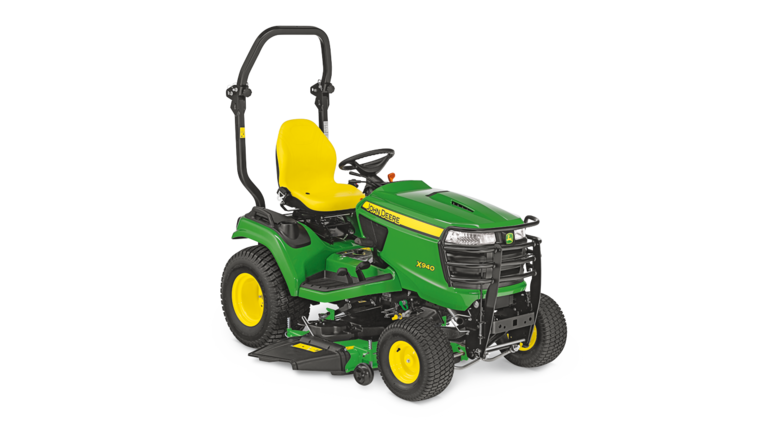

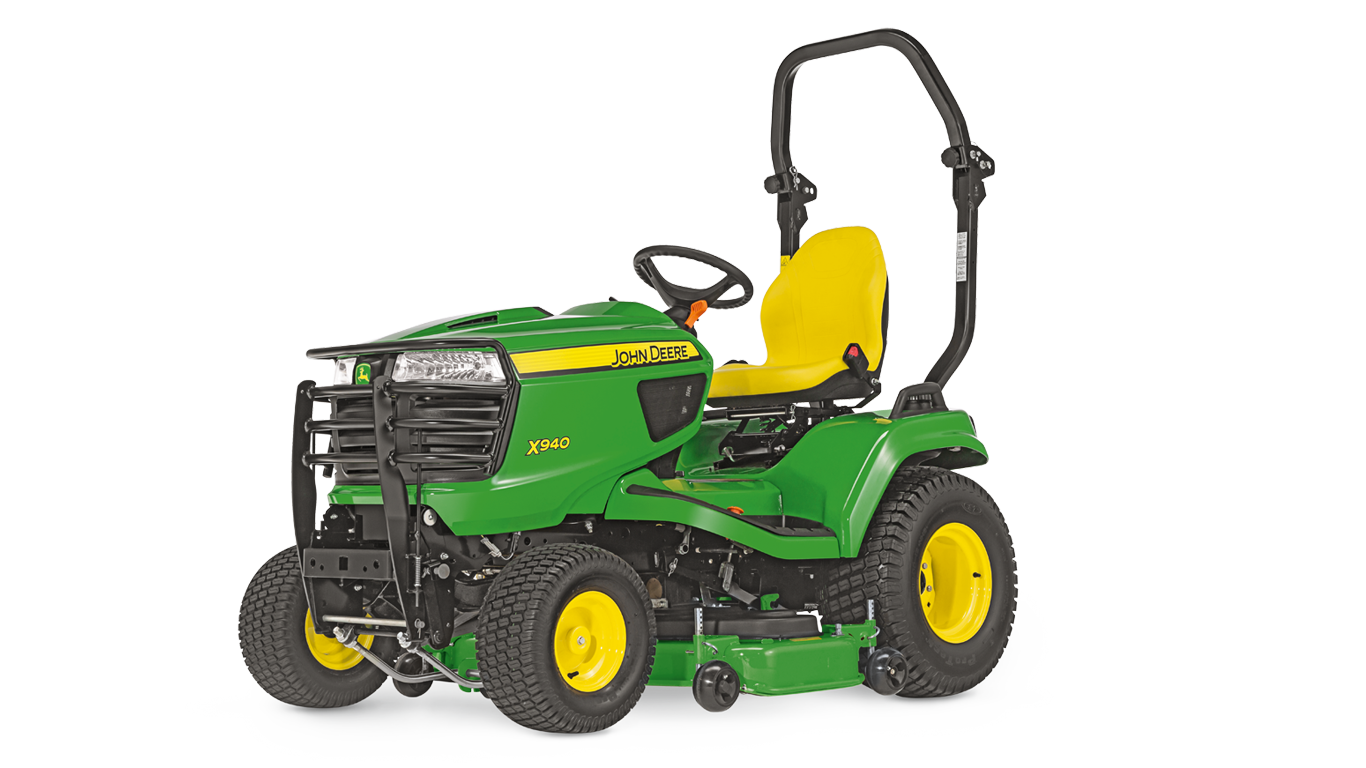

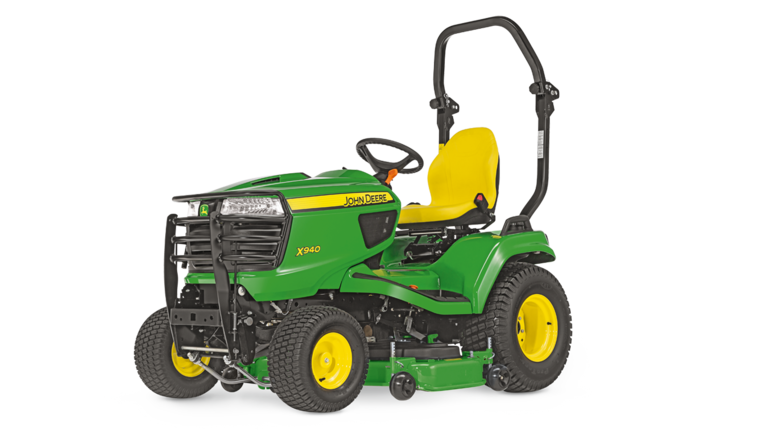

X940Dieseldrivna åkgräsklippare

DELA

ÖVERSTÖRNINGSSKYDD

TILL- OCH FRÅNKOPPLING AV KLIPPDÄCK

Funktioner
