1026RKompakttraktorer

Förarplatsen på 1026R har utformats så att föraren ska få bättre sikt och en bekvämare arbetsmiljö. På båda stänkskärmar finns stora och greppvänliga handtag för att det ska vara lättare att stiga i och ur traktorn.

• Den sluttande motorhuven ger bättre sikt
• Förarplatsen är rymlig och erbjuder en bekväm arbetsmiljö för föraren
• Det är lätt att stiga i och ur den plana förarplatsen med strukturerad yta från båda sidor av traktorn
• Handtagen på stänkskärmarna är stora och greppvänliga och underlättar för föraren att stiga i och ur traktorn
• Reglagen är placerade i närheten av stänkskärmarna så att föraren lätt kommer åt dem
• Reglagen är färgkodade för att föraren lätt ska kunna hitta dem
• Främre horisontellt avgasrör gör att föraren får bättre sikt



• Om föraren lämnar sätet när transmissionen, det mittre eller bakre kraftuttaget är inkopplade stängs motorn av

Fällbart Roll-Gard^TM överrullningsskydd (ROPS) och säkerhetsbälte med upprullning är standardutrustning avsedd både att skydda föraren om traktorn skulle välta och underlätta när traktorn ska parkeras i garage



Säkerhetsbältet är lätt att komma åt för att föraren ska göra det till en vana att alltid använda det.

Belysning

Standardbelysningen omfattar:

• Två frontmonterade sealed-beam-halogenstrålkastare
• Bromsljus, bakljus och reflexer finns monterade på sidorna av ROPS för att uppfylla den europeiska standarden för typgodkännande av traktorer
• Två extra skärmmonterade lyktor är standard på 1026R
• Det är möjligt att köpa till extra belysning fram och bak

• Gör det möjligt att montera mer än ett redskap samtidigt och eliminerar därmed behovet av att byta redskap
• Lastare, mittmonterat klippdäck och olika redskap burna i trepunktslyften kan monteras på traktorn samtidigt
• Lastare, bakre redskap och mittmonterat klippdäck kan sitta kvar på traktorn samtidigt.

Kraften kommer från en långlivad och effektiv trecylindrig Yanmar® TNV-dieselmotor.



Den här motorserien har tagits fram för att tillgodose utsläppskraven i Interim Tier 4 (IT4) från den amerikanska miljöskyddsmyndigheten Environmental Protection Agency (EPA) med både låga avgas- och emissionsnivåer.

Motorerna i Yanmars TNV-serie har följande egenskaper:

• Ekonomiska, för god kylning och lång livslängd
• Gummilagrad motor minskar vibrationer och buller för föraren. Indirekt bränsleinsprutning med förkammare ger motorn en mjuk och tyst gång. Kolvarna i aluminiumlegering med inbyggda stålförstärkningar har låg vikt för att minska påfrestningen på vevlagren och ge goda värmeöverföringsegenskaper
  • Utformningen tillåter snävare toleranser och neutraliserar kolvens expansion och minskar därmed blow-by av förbränningsgaser och ljud från kolvslammer
  • Placeringen av övre kolvringen högre upp på kolven och en tunnare topplockspackning minskar mängden oförbrända avgaser avsevärt och ger effektivare förbränning
• Kamaxeldrevens kuggar har getts en avrundad profil, vilket ger minimalt skrammel och oljud och kuggspel
• Den höga vridmomentreserven ger mycket kraft vid hög belastning, samtidigt som bränsleförbrukningen hålls på en låg nivå
• Bränslefilter med utbytbart filterelement
• Trycksmörjsystemet förser alla viktiga motordelar med filtrerad olja under tryck
• Glödstift ger snabba starter vid temperaturer ner till -18°C. (Motorvärmare finns som tillval och underlättar vid starter vid mycket sträng kyla.)
• Ett självavluftande bränslesystem gör att ingen luftning krävs om traktorn får bränslestopp. Systemet luftar automatiskt insprutningspump, bränsleledningar och insprutare, vilket gör att motorn snabbt får nytt bränsle
• Tändningslås med avstängning eliminerar behovet av separat stoppknapp
• En elektrisk solenoid stänger genast av bränsletillförseln när motorn stängs av med nyckeln
• Transparent expansionskärl för kylvätska gör att föraren kan kontrollera kylvätskenivån utan att behöva ta av kylarlocket

• En luftrenare med torrfilter och säkerhetsfilter förhindrar att smuts och föroreningar kommer in i motorn

  • Ett säkerhetsfilter (sekundärfilter) skyddar motorn om en läcka skulle uppstå i primärfiltret
  • Skyddar motorn när primärfiltret servas
• Sidoluftintagen och kylargallret ger ett utmärkt luftflöde till motorrummet
• Slutet kylarutrymme förhindrar att skräp och växtrester kommer in under huven
• Avtagbara sidopaneler i ett stycke ger enkel och snabb åtkomst till motorn
• Horisontellt avgasrör leder avgaserna bort från förarplatsen och ger minskat buller, bättre sikt och ökad komfort för föraren

Yanmar är ett registrerat varumärke i USA som tillhör Yanmar Company Limited.

• Tack vare John Deeres Quik-Tatch-frontlyft går det snabbt och enkelt att byta frontredskap
• Alla John Deeres frontredskap (blad och borste) har samma lyft (John Deere Quick-Tatch)
• Trepunkts frontlyft kategori 0 med A-ram gör att det går snabbt och enkelt att byta alla kategori 0-redskap
• AutoConnect™ mittmonterade klippdäck och H120-lastare kan kopplas till eller från på fem minuter. Inga verktyg behövs.
• Med standardtrepunktslyften kategori 0 går det på ett ögonblick att skifta bakre redskap

Både 4-hjulsdrift (4WD) och servostyrning är standard på 1026R. Den här kombinationen gör att traktorn är fantastiskt lättmanövrerad och enkel att köra.

• Tack vare traktorns begränsade totalbredd kan 1026R köras i trånga passager där de flesta kompakttraktorer helt enkelt inte får plats. Samtidigt ger hjulbasen på 145 cm (57 tum) och den totala bredden på 120 cm (47 tum) utmärkt stabilitet i alla typer av terräng.
• Servostyrning innebär att man inte behöver vrida ratten lika många varv som vid manuell styrning. Det är särskilt praktiskt vid klippning runt hinder eller när frontlastare används.
• Hög effekt i förhållande till vikt gör 1026R till ett bra val för många olika typer av arbeten. Traktorns låga totalvikt minskar jordpackningen och gör att 1026R är en utmärkt gräsklippartraktor.
• Kraftuttaget på 1026R är helt oberoende, vilket innebär att kraftuttaget kan kopplas i och ur utan att stanna traktorn. Det är viktigt när man passerar ett hinder, till exempel en garageuppfart vid gräsklippning

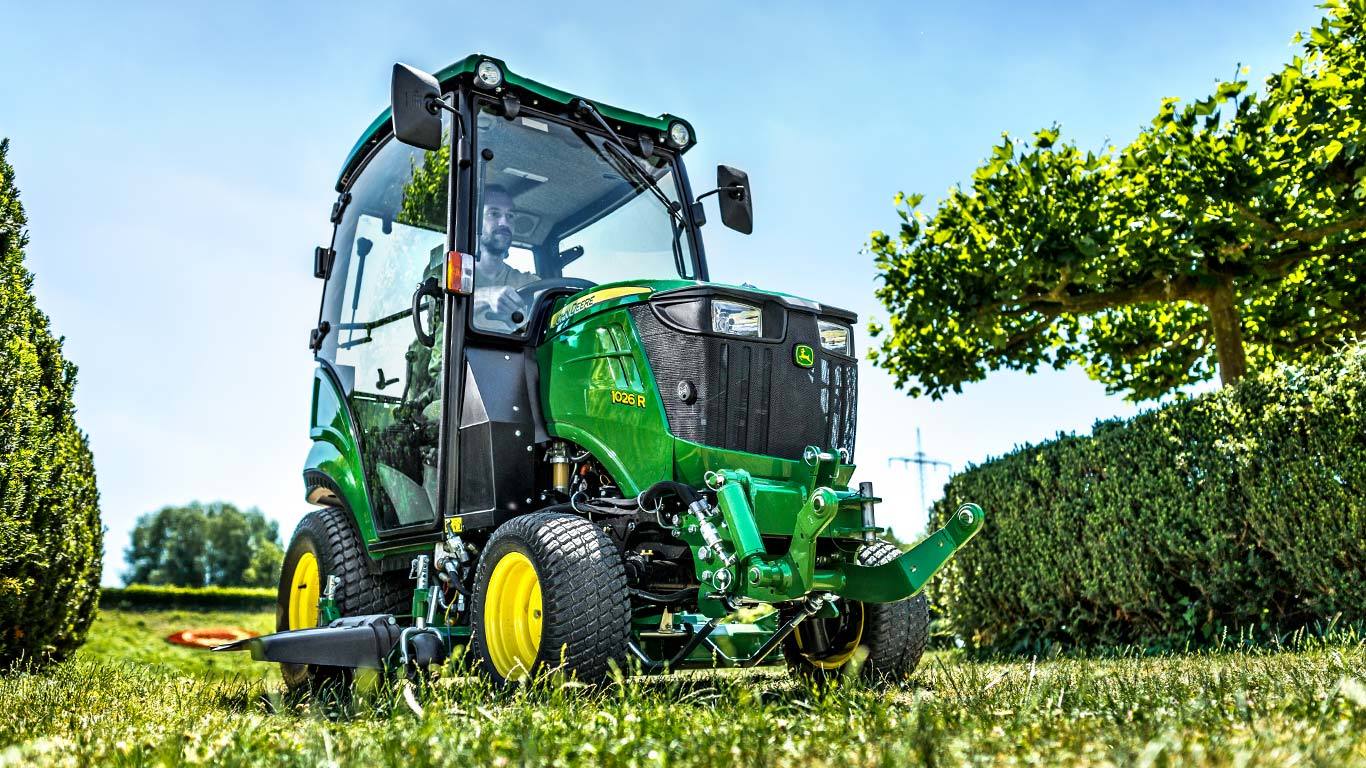

John Deeres komforthytt (tillval) för 1026R monteras på fabriken och gör traktorn ännu mer intressant för kunder som använder 1026R varje dag. Dörren saknar ram och har en bred öppning som gör det enkelt att stiga in. Det bekväma, tygklädda sätet kan justeras i höjdled och horisontellt och ger ökad komfort för långa arbetsdagar. Både framrutan och bakrutan kan öppnas för att få in luft och ett effektivt uppvärmningssystem ger skydd och komfort året om. Oavsett om traktorn används för lastning, arbeten med frontmonterat redskap (till exempel snöröjning), klippning, markberedning, arbete med rotorslåtter eller lättare höarbete så har traktorerna med hytt den mångsidighet och den kraft som krävs för att få arbetet gjort, samtidigt som föraren är skyddad mot väder och vind.

Några av fördelarna med den nydesignade komforthytten:

• Hytten är integrerad med resten av traktorn
• Bekvämt, tygklätt deluxesäte
• Effektivt uppvärmningssystem inbyggt i taket
• Det är lätt att öppna vindrutan för att få in mer luft
• Filtrerad friskluft från båda sidor för en ren och fräsch arbetsmiljö (kategori 1-hytt enligt EN15695)
• Två dörrar med bred öppning och bakre gångjärn gör det lätt att stiga i och ur traktorn
• Bakrutan går att öppna för ytterligare luftflöde och ventilation
• Böjda rutor (vindruta och dörrar) för bullerdämpning
• 84 dB(A) vid förarens öra enligt 2009/76/EG
• Två takmonterade arbetslampor som standard
• Fällbart roterande varningsljus som standard
• 12 V-uttag
• En mugghållare
• Diverse förvaringsutrymmen garagenycklar, mobiltelefon eller dragsprintar
• Förberedd för radio (en radiosats finns som tillval)

Tygklätt deluxesäte

Ett tygklätt deluxesäte med säkerhetsbälte med upprullning ingår i grundutrustningen.

• En ergonomiskt utformad sittdyna och justerbar saxlänkfjädring gör att föraren får bra stöd och sitter skönt.
• Saxlänkfjädringen kan ställas in efter förarens längd och vikt.
• (Inställningen av förarens vikt går att göra i intervallet 52 kg–25 kg).
• Under sätet sitter en spak som används för att flytta sätet framåt eller bakåt med hjälp så att det passar förarens längd.
• Säkerhetsbältets upprullningsfunktion förhindrar att det trasslas in i sätets fjädring eller något av reglagen.

Hyttsäkerhet

• ROPS (överrullningsskydd) – certifierat enligt högsta branschstandard för att ge föraren maximalt skydd
• Föraravkänningssystem
• Motorn stängs av om föraren lämnar sätet när transmission, mittre eller bakre kraftuttag är inkopplat
• Traktorn måste vara i neutralläge och ha helt ansatt parkeringsbroms för att arbete ska kunna utföras med kraftuttaget vid stillastående
• Två dörrar
• Härdat säkerhetsglas
• Ett infällbart roterande varningsljus som standard
• Två takmonterade arbetsljus som standard (fram)
• Två bakljus monterade bak på ramen

Stark motor

• Den isolerade TNV-motorn från Yanmar® TNV är ren och tyst och uppfyller kraven i IT4 Nominell motoreffekt enligt 97/68/EG vid 3200 varv/min 18,5 kW (25,2 hk)
• Nominell motoreffekt enligt ECE-R24 vid 3200 varv/min 17,5 kW (23,8 hk)
• Nominell effekt vid kraftuttag 13,4 kW (18 hk)

Kraftfull hydraulik

• Dubbla mittre hydrauluttag (SCV) med integrerad reglagespak för lastare (standard)
• Sats för tredje hydrauluttag
• Sats för extra hydrauluttag
• Sats för oberoende hydrauliskt lyftsystem för klippaggregat

Bekväm förarplats med lättåtkomliga reglage

• Ag traktor-seriens design med sluttande motorhuv
• Fällbart överrullningsskydd (ROPS)
• Deluxesäte med fjädring (textilsäte på traktorer med hytt)
• Fabriksmonterad komforthytt (tillval)
• Farthållare (standard)
• Lutningsbar ratt
• Verktygslåda (standard)
• 12 V-uttag
• Ergonomisk golvmatta
• Mugghållare
• Arbetsbelysning på stänkskärmarna (standard)

Mångsidiga redskap

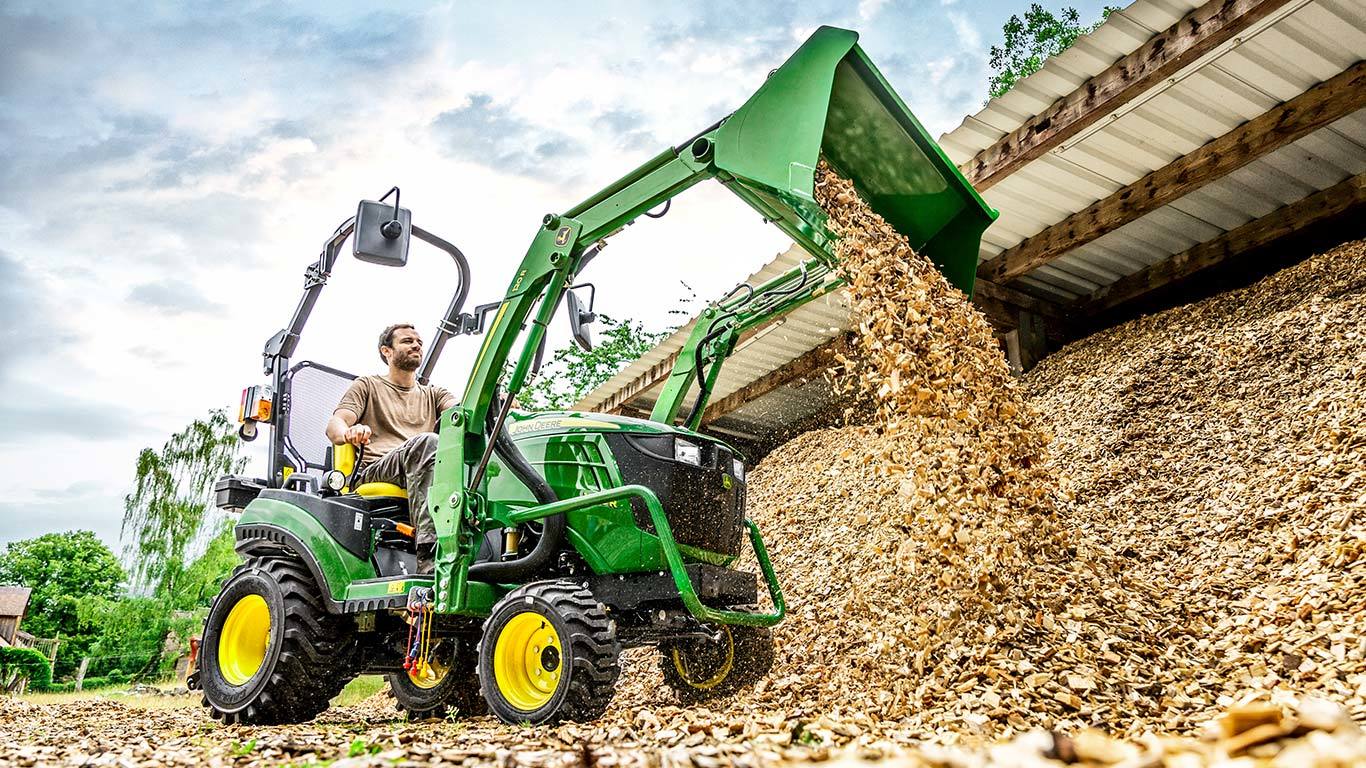

• H120-lastare
• Klippdäck 54D AutoConnect™ och 60D AutoConnect 7-Iron™
• Uppsamlingssystem MCS 580
• 52 tum (132 cm) roterande borste
• 54 tum (137 cm) frontblad

Traktorn 1026R har en hydrostatisk transmission.

• Vätska under tryck överför motoreffekten till drivhjulen genom hydraulpump och hydraulmotor
• Det hydrostatiska drivaggregatet fungerar både som koppling och transmission

Twin Touch-pedalerna gör det möjligt att reglera både hastighet och körriktning med fötterna. Perfekt vid arbeten som kräver hög produktivitet, till exempel vid användning av klippdäck eller frontlastare.

• Steglös hastighet, även vid fullt gaspådrag, för att passa arbetsuppgiften
• Eftersom ingen koppling behövs blir riktningsändringarna snabba
• Snabbare, enklare och mer precist att använda än de andra tillverkarnas traktorer med vågpedaler (tå-häl)
• Ger högt vridmoment vid start
• Minskar chockbelastningarna på drivlinan
• Stora pedaler som är utformade för förarens bekvämlighet och för att det ska vara enkelt att manövrera traktorn

Transmissionen har två lägen – ett högt och ett lågt.

• Väljarspaken sitter bredvid sätet så att föraren lätt kommer åt den
• Lågfartsområdet gör det möjligt att utföra tyngre arbeten vid högre hastighet än vad som är möjligt på traktorer från andra tillverkare utrustade med treväxlade växellådor (lågfartsområdet på en treväxlad växellåda är långsammare än lågfartsområdet på en tvåväxlad transaxel)



Egenskaper och funktioner för ökad hållbarhet:

1. Stor smidd axeltapp i ett stycke med större stödlager som minskar vibrationer och oljud.
2. En innovativ transaxel där en HST-transmission kombineras med reduktionsaxel och koppling
3. Filtrering på trycksidan gör att ett finare filter (10 mikron) kan användas än i de sugfiltreringssystem som används i många konkurrerande traktorer.
4. En pump används för att ge tryckmatning och redskapsflöde. En flödesdelare fördelar flödet till de olika kretsarna i traktorn.
5. Transaxeln har en oljekylare som ger ökad kylkapacitet för hydrauliken.

Information om kompatibilitet



LVB26200

För 1026R traktor.

ANMÄRKNINGAR:

1. Hjulvikter av plast levereras med erforderliga fästdetaljer.
2. X700-seriens Special Edition-traktorer och X758-traktorn kräver en extra BM21497 viktadapter för special-edition för varje bakhjul där vikter ska monteras.

För 22,7 kg bakhjulsvikt av gjutjärn på 23x10,50-12 eller 24x12-12 bakhjul:



BM17985 för montering av en 22,7 kg vikt

BM17977 för montering av två 22,7 kg vikter

För 22,7 kg bakhjulsvikt av gjutjärn på 26x12 bakhjul:



BM17977 för montering av en 22,7 kg vikt

BM18101 för montering av två 22,7 kg vikter

För 32 kg startvikt av gjutjärn för 26x12-12 bakhjul:



BM18089 – för montering av 32 kg startvikt

Traktorer med 4-hjulsstyrning

OBS! Hjulvikter av plast passar ej till traktorer med 4-hjulsstyrning.

För 22,7 kg bakhjulsvikt av gjutjärn på 26x10,50-12 hjul:



BM18094 för montering av en 22,7 kg vikt

BM17977 för montering av två 22,7 kg vikter

För 32,7 kg startvikt och 22,7 kg bakhjulsvikt av gjutjärn:



BM17977 ― för montering av en 32 kg startvikt och en 22,7 kg vikt

BM18101 ― för montering av en 32 kg startvikt och två 22,7 kg vikter

A – en (1) UC13499 och en (1) BM17972 vikt
B - en (1) UC13499 och två (1) BM17972 vikter

En eller två 22,7 kg vikter kan monteras på varje bakhjul för att ge extra dragförmåga och stabilitet.

Bland funktionerna finns:

• Vikterna är tillverkade av hållbart gjutjärn och lackerade i John Deere gult.
• Vikterna kan installeras med hjulen inställda på antingen smal eller bred spårvidd.
• Dessa vikter kan monteras på både 2-hjulsstyrda och 4-hjulsstyrda traktorer.
• För att stapla vikterna och montera två på ett hjul, krävs två ½” x 8” skruvar per hjul (medföljer ej).
• X700 Special Edition traktorer (årsmodell 2012 och tidigare) och 4-hjulsdrivna X700-traktorer i Signature-serien kräver en BM21497 hjulviktsadapter på varje bakhjul där hjulvikter ska monteras.

Information om kompatibilitet



BM17972

X700 Special Edition traktorer (årsmodell 2012 och tidigare) och 4-hjulsdrivna X700-traktorer i Signature-serien kräver en BM21497 hjulviktsadapter på varje bakhjul där hjulvikter ska monteras.

ANMÄRKNINGAR:

1. Hjulvikter av plast levereras med erforderliga fästdetaljer.
2. X700-seriens Special Edition-traktorer och X758-traktorn kräver en extra BM21497 viktadapter för special-edition för varje bakhjul där vikter ska monteras.

För 22,7 kg bakhjulsvikt av gjutjärn på 23x10,50-12 eller 24x12-12 bakhjul:



BM17985 för montering av en 22,7 kg vikt

BM17977 för montering av två 22,7 kg vikter

För 22,7 kg bakhjulsvikt av gjutjärn på 26x12 bakhjul:



BM17977 för montering av en 22,7 kg vikt

BM18101 för montering av två 22,7 kg vikter

För 32 kg startvikt av gjutjärn för 26x12-12 bakhjul:



BM18089 – för montering av 32 kg startvikt

Traktorer med 4-hjulsstyrning

OBS! Hjulvikter av plast passar ej till traktorer med 4-hjulsstyrning.

För 22,7 kg bakhjulsvikt av gjutjärn på 26x10,50-12 hjul:



BM18094 för montering av en 22,7 kg vikt

BM17977 för montering av två 22,7 kg vikter

För 32,7 kg startvikt och 22,7 kg bakhjulsvikt av gjutjärn:



BM17977 ― för montering av en 32 kg startvikt och en 22,7 kg vikt

BM18101 ― för montering av en 32 kg startvikt och två 22,7 kg vikter

A – en (1) UC13499 och en (1) BM17972 vikt
B - en (1) UC13499 och två (1) BM17972 vikter

ANMÄRKNINGAR:

1. Hjulvikter av plast levereras med erforderliga fästdetaljer.
2. X700-seriens Special Edition-traktorer och X758-traktorn kräver en extra BM21497 viktadapter för special-edition för varje bakhjul där vikter ska monteras.

För 22,7 kg bakhjulsvikt av gjutjärn på 23x10,50-12 eller 24x12-12 bakhjul:



BM17985 för montering av en 22,7 kg vikt

BM17977 för montering av två 22,7 kg vikter

För 22,7 kg bakhjulsvikt av gjutjärn på 26x12 bakhjul:



BM17977 för montering av en 22,7 kg vikt

BM18101 för montering av två 22,7 kg vikter

För 32 kg startvikt av gjutjärn för 26x12-12 bakhjul:



BM18089 – för montering av 32 kg startvikt

Traktorer med 4-hjulsstyrning

OBS! Hjulvikter av plast passar ej till traktorer med 4-hjulsstyrning.

För 22,7 kg bakhjulsvikt av gjutjärn på 26x10,50-12 hjul:



BM18094 för montering av en 22,7 kg vikt

BM17977 för montering av två 22,7 kg vikter

För 32,7 kg startvikt och 22,7 kg bakhjulsvikt av gjutjärn:



BM17977 ― för montering av en 32 kg startvikt och en 22,7 kg vikt

BM18101 ― för montering av en 32 kg startvikt och två 22,7 kg vikter

A – en (1) UC13499 och en (1) BM17972 vikt
B - en (1) UC13499 och två (1) BM17972 vikter

Innehåller enspaksreglage, hydraulledningar och två bakmonterade kopplingar med en uppsättning uttag.

• Ger möjligheten att använda tredje spolen på hydrauluttaget
• Kommer med en uppsättning av bakre hydrauluttag för ökad mångsidighet

Information om kompatibilitet



LVB25838

För traktorer 1023E, 1025R och 1026R.

Satsen med det bakre hydrauliska uttaget leder hydraulkraft från dubbelt, mittmonterade selektiva styrventiler till två uppsättningar med kopplingar baktill på traktorn.

Information om kompatibilitet



LVB25837

För 1026R-traktorer.

Den frontmonterade Quik-Tatch-lyften är enkel att installera och gör det enkelt att byta mellan redskap utan att några verktyg behövs. Samma lyft används med snöslungan 47, roterande borsten 60 HD, borsten 52 och snöbladet 54.



OBS! En främre stödsats krävs för användning på alla kompakttraktorer. Se avsnittet för kompatibilitetsfrågor.

Information om kompatibilitet



1001

För 1026R-traktorer.



1008

För 1026R-traktorer.



2007

För 1026R-traktorer.



2008

För 1026R-traktorer.



LVB26047

För 1026R-traktorer. LVB26046 främre stöd och LVB26047 främre Quick-hitch-lyft och hydraulisk lyft krävs båda två. Se försäljningshandboken för krav på främre stöd.

A front-attaching support kit is required for installation of and use with all Quik-Tatch^™ front-hitch implements (blade, brooms, snow blower, and snow thrower) on 1023E, 1026R, 2305, 2320, 2520, 2720, 2210, 2025R, 2032R, 4010, 4110, 4115, and 4100 Tractors.

Kit includes brackets to attach to tractor frame and all necessary hardware.

The respective front-attaching support kit is listed in the chart below.  This kit essentially provides hooks on the tractor frame, which allow the Quik-Tatch front hitch to mount to the tractor for carrying front implements.

Compatibility Information



BLV10160

For 1023E, 1025R, and 1026R Tractors.



LVB25396

For 2305 and 2210 Tractors.



LVB24895

For 2025R, 2027R, 2032R, 2320, and 2320 OOS Tractors.



LVB25302

For 2520, 2520 OOS, 2720, and 2720 OOS Tractors.



LVB25293

For 4010 Tractor.



LVB26046

For 1026R Tractor.

NOTE: If you have a noncurrent loader hood guard installed from the 210 or 410 Loader (4010 Tractor excluded), then you do not need this kit because the hooks are built into the loader hood guard. BW15027 (2210) and BW15049 (4100, 4110, 4115) have the hooks built into the hood guard.

All 2305, 2320, 2520, and 2720 Tractors need a front attaching support kit because the 200X/200CX Loader hood guards BW15399 (2520, 2720) and BW15217 (2305, 2320) do not have the hooks built into the hood guard.



NOTE: The 137-cm (54-in.) Quick-Hitch Snow Blower is not compatible with the 2210, 4010, 4115, and 4100 Tractors.

Medger vinkling av blad från traktorn 0–27 grader åt vänster eller höger.Traktorn ska vara utrustad med dubbla selektiva kontrollventiler och de hydrauliska slangarna ska gå direkt till ventilen.



Information om kompatibilitet



2001

För 1026R-traktorer.



2007

För 1026R-traktorer.



3004

För 1026R-traktorer.



LVB26108

För 1026R-traktorer.

De frontmonterade redskapen drivs av traktorns främre kraftuttag med 2000 varv/min:

• Kopplas in med traktorns kraftuttagskoppling för mjuk igångsättning och lång livslängd
• Enkel installation och demontering från traktorn
  • Kan vara kvar på traktorn när frontblad, roterande borste och snöslunga används

Lyften kan beställas som tillvalskod med de nämnda redskap som den är kompatibel med (snöslunga 59, snöblad 366 eller främre borste 60) eller beställas som tillbehör för fältkonvertering. Om du redan har en lyft beställer du de andra redskapen med en kod som inte omfattar lyften, så att du inte beställer en andra lyft.

Information om kompatibilitet



LVB24815

För traktorer 3120–3720.



LVB25878

För traktorer 3120–3720.



LVB24797

För traktorer 3120–3720.



LVB25759

För traktorer 3120–3720.



BLV10439

För traktorer 3033R–3046R.



BLV10475

För traktorer 3033R–3046R.



BLV10452

För traktorer 3033R–3046R.



BLV10316

För traktorer 3033R–3046R.

Lyftsystem för mittmonterat klippaggregat

Den främre lyftlänken är monterad på klippdäcket. Den är fjäderbelastad, varför länken kan anslutas automatiskt till främre upphängningen (monterad på traktorn).

Konstruktionen av kraftuttagets drivaxel medger att axeln automatiskt anpassas när kraftuttagskopplingens honhylsa går i ingrepp med hanänden på kuggväxelns koppling. Hanänden har koniska styrningar som säkerställer ingreppet i båda ändarna.







1. Använd inte LVA17274 ur satsen för oreglerat hydrauluttag
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18446 från PDC för att ansluta det oreglerade hydrauluttagets retur till ventilens tryckport



För att installera den oberoende lyften på en traktor med öppen förarplats med en tredje SCV-sats (BV10351), beställ en LVA18841 (ledning) från PDC.

1. Använd inte LVA17270 ur tredje SCV-satsen
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18841 från PDC för att ansluta returen från tredje SCV:n till ventilens tryckport

Kod	Tillbehör som ingår i respektive tillvalskod
1000	BLV10736, BLV10737, BLV10738
1001	BLV10736, BLV10737, BLV10739, LVB26206
1002	BLV10736, BLV10737, BLV10739, BLV10688
1010	Ej tillämpligt
1100	BLV10736
1101	BLV10736, BLV10739, LVB26206
1102	BLV10736, BLV10739, BLV10688

Alternativa lyftsystem för mittmonterat klippaggregat

Standard mekanisk lyft för klippaggregat



Det standardmässiga mekaniska lyftsystemet flyttar klippaggregatet tillsammans med de bakre redskapen. För att uppdatera en befintlig mekanisk lyft till en hydraulisk lyft, beställ BLV10739 och LVB26206. För att uppdatera en befintlig mekanisk lyft till en oberoende hydraulisk lyft, beställ BLV10739 och BLV10688.



Alternativ hydraulisk lyft för klippenhet



Tillvalet hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre redskap. Det använder sig av den dubbelverkande ventilen (SCV) (joystick för lastare) för att lyfta klippdäcket. För att uppdatera en befintlig hydraulisk lyft till en oberoende hydraulisk lyft, beställ BLV10688.



Alternativ oberoende hydraulisk lyft för klippenhet



Tillvalet oberoende hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre och främre redskap. Det påverkas med en vippomkopplare monterad på traktorn i närheten av förarens vänstra knä.



OBS! Tillbehörsutrustningen för det oberoende hydrauliska lyftsystemet innehåller uppdaterade komponenter och monteringsanvisningar.



För att installera oberoende lyft med satsen för oreglerat hydrauluttag, beställ LVA18446 från Parts Distribution Center (PDC) för att ersätta ledningen från det oreglerade hydrauluttagets sats. En ledning ur lyftsatsen (LVA16955) och en ledning ur satsen för oreglerat hydrauluttag (LVA17274) tas bort och ersätts med den nya ledningen.

Lyftsystem för mittmonterat klippaggregat

Den främre lyftlänken är monterad på klippdäcket. Den är fjäderbelastad, varför länken kan anslutas automatiskt till främre upphängningen (monterad på traktorn).

Konstruktionen av kraftuttagets drivaxel medger att axeln automatiskt anpassas när kraftuttagskopplingens honhylsa går i ingrepp med hanänden på kuggväxelns koppling. Hanänden har koniska styrningar som säkerställer ingreppet i båda ändarna.







1. Använd inte LVA17274 ur satsen för oreglerat hydrauluttag
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18446 från PDC för att ansluta det oreglerade hydrauluttagets retur till ventilens tryckport



För att installera den oberoende lyften på en traktor med öppen förarplats med en tredje SCV-sats (BV10351), beställ en LVA18841 (ledning) från PDC.

1. Använd inte LVA17270 ur tredje SCV-satsen
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18841 från PDC för att ansluta returen från tredje SCV:n till ventilens tryckport

Kod	Tillbehör som ingår i respektive tillvalskod
1000	BLV10736, BLV10737, BLV10738
1001	BLV10736, BLV10737, BLV10739, LVB26206
1002	BLV10736, BLV10737, BLV10739, BLV10688
1010	Ej tillämpligt
1100	BLV10736
1101	BLV10736, BLV10739, LVB26206
1102	BLV10736, BLV10739, BLV10688

Alternativa lyftsystem för mittmonterat klippaggregat

Standard mekanisk lyft för klippaggregat



Det standardmässiga mekaniska lyftsystemet flyttar klippaggregatet tillsammans med de bakre redskapen. För att uppdatera en befintlig mekanisk lyft till en hydraulisk lyft, beställ BLV10739 och LVB26206. För att uppdatera en befintlig mekanisk lyft till en oberoende hydraulisk lyft, beställ BLV10739 och BLV10688.



Alternativ hydraulisk lyft för klippenhet



Tillvalet hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre redskap. Det använder sig av den dubbelverkande ventilen (SCV) (joystick för lastare) för att lyfta klippdäcket. För att uppdatera en befintlig hydraulisk lyft till en oberoende hydraulisk lyft, beställ BLV10688.



Alternativ oberoende hydraulisk lyft för klippenhet



Tillvalet oberoende hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre och främre redskap. Det påverkas med en vippomkopplare monterad på traktorn i närheten av förarens vänstra knä.



OBS! Tillbehörsutrustningen för det oberoende hydrauliska lyftsystemet innehåller uppdaterade komponenter och monteringsanvisningar.



För att installera oberoende lyft med satsen för oreglerat hydrauluttag, beställ LVA18446 från Parts Distribution Center (PDC) för att ersätta ledningen från det oreglerade hydrauluttagets sats. En ledning ur lyftsatsen (LVA16955) och en ledning ur satsen för oreglerat hydrauluttag (LVA17274) tas bort och ersätts med den nya ledningen.

Lyftsystem för mittmonterat klippaggregat

Den främre lyftlänken är monterad på klippdäcket. Den är fjäderbelastad, varför länken kan anslutas automatiskt till främre upphängningen (monterad på traktorn).

Konstruktionen av kraftuttagets drivaxel medger att axeln automatiskt anpassas när kraftuttagskopplingens honhylsa går i ingrepp med hanänden på kuggväxelns koppling. Hanänden har koniska styrningar som säkerställer ingreppet i båda ändarna.







1. Använd inte LVA17274 ur satsen för oreglerat hydrauluttag
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18446 från PDC för att ansluta det oreglerade hydrauluttagets retur till ventilens tryckport



För att installera den oberoende lyften på en traktor med öppen förarplats med en tredje SCV-sats (BV10351), beställ en LVA18841 (ledning) från PDC.

1. Använd inte LVA17270 ur tredje SCV-satsen
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18841 från PDC för att ansluta returen från tredje SCV:n till ventilens tryckport

Kod	Tillbehör som ingår i respektive tillvalskod
1000	BLV10736, BLV10737, BLV10738
1001	BLV10736, BLV10737, BLV10739, LVB26206
1002	BLV10736, BLV10737, BLV10739, BLV10688
1010	Ej tillämpligt
1100	BLV10736
1101	BLV10736, BLV10739, LVB26206
1102	BLV10736, BLV10739, BLV10688

Alternativa lyftsystem för mittmonterat klippaggregat

Standard mekanisk lyft för klippaggregat



Det standardmässiga mekaniska lyftsystemet flyttar klippaggregatet tillsammans med de bakre redskapen. För att uppdatera en befintlig mekanisk lyft till en hydraulisk lyft, beställ BLV10739 och LVB26206. För att uppdatera en befintlig mekanisk lyft till en oberoende hydraulisk lyft, beställ BLV10739 och BLV10688.



Alternativ hydraulisk lyft för klippenhet



Tillvalet hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre redskap. Det använder sig av den dubbelverkande ventilen (SCV) (joystick för lastare) för att lyfta klippdäcket. För att uppdatera en befintlig hydraulisk lyft till en oberoende hydraulisk lyft, beställ BLV10688.



Alternativ oberoende hydraulisk lyft för klippenhet



Tillvalet oberoende hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre och främre redskap. Det påverkas med en vippomkopplare monterad på traktorn i närheten av förarens vänstra knä.



OBS! Tillbehörsutrustningen för det oberoende hydrauliska lyftsystemet innehåller uppdaterade komponenter och monteringsanvisningar.



För att installera oberoende lyft med satsen för oreglerat hydrauluttag, beställ LVA18446 från Parts Distribution Center (PDC) för att ersätta ledningen från det oreglerade hydrauluttagets sats. En ledning ur lyftsatsen (LVA16955) och en ledning ur satsen för oreglerat hydrauluttag (LVA17274) tas bort och ersätts med den nya ledningen.

Lyftsystem för mittmonterat klippaggregat

Den främre lyftlänken är monterad på klippdäcket. Den är fjäderbelastad, varför länken kan anslutas automatiskt till främre upphängningen (monterad på traktorn).

Konstruktionen av kraftuttagets drivaxel medger att axeln automatiskt anpassas när kraftuttagskopplingens honhylsa går i ingrepp med hanänden på kuggväxelns koppling. Hanänden har koniska styrningar som säkerställer ingreppet i båda ändarna.







1. Använd inte LVA17274 ur satsen för oreglerat hydrauluttag
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18446 från PDC för att ansluta det oreglerade hydrauluttagets retur till ventilens tryckport



För att installera den oberoende lyften på en traktor med öppen förarplats med en tredje SCV-sats (BV10351), beställ en LVA18841 (ledning) från PDC.

1. Använd inte LVA17270 ur tredje SCV-satsen
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18841 från PDC för att ansluta returen från tredje SCV:n till ventilens tryckport

Kod	Tillbehör som ingår i respektive tillvalskod
1000	BLV10736, BLV10737, BLV10738
1001	BLV10736, BLV10737, BLV10739, LVB26206
1002	BLV10736, BLV10737, BLV10739, BLV10688
1010	Ej tillämpligt
1100	BLV10736
1101	BLV10736, BLV10739, LVB26206
1102	BLV10736, BLV10739, BLV10688

Alternativa lyftsystem för mittmonterat klippaggregat

Standard mekanisk lyft för klippaggregat



Det standardmässiga mekaniska lyftsystemet flyttar klippaggregatet tillsammans med de bakre redskapen. För att uppdatera en befintlig mekanisk lyft till en hydraulisk lyft, beställ BLV10739 och LVB26206. För att uppdatera en befintlig mekanisk lyft till en oberoende hydraulisk lyft, beställ BLV10739 och BLV10688.



Alternativ hydraulisk lyft för klippenhet



Tillvalet hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre redskap. Det använder sig av den dubbelverkande ventilen (SCV) (joystick för lastare) för att lyfta klippdäcket. För att uppdatera en befintlig hydraulisk lyft till en oberoende hydraulisk lyft, beställ BLV10688.



Alternativ oberoende hydraulisk lyft för klippenhet



Tillvalet oberoende hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre och främre redskap. Det påverkas med en vippomkopplare monterad på traktorn i närheten av förarens vänstra knä.



OBS! Tillbehörsutrustningen för det oberoende hydrauliska lyftsystemet innehåller uppdaterade komponenter och monteringsanvisningar.



För att installera oberoende lyft med satsen för oreglerat hydrauluttag, beställ LVA18446 från Parts Distribution Center (PDC) för att ersätta ledningen från det oreglerade hydrauluttagets sats. En ledning ur lyftsatsen (LVA16955) och en ledning ur satsen för oreglerat hydrauluttag (LVA17274) tas bort och ersätts med den nya ledningen.

Lyftsystem för mittmonterat klippaggregat

Den främre lyftlänken är monterad på klippdäcket. Den är fjäderbelastad, varför länken kan anslutas automatiskt till främre upphängningen (monterad på traktorn).

Konstruktionen av kraftuttagets drivaxel medger att axeln automatiskt anpassas när kraftuttagskopplingens honhylsa går i ingrepp med hanänden på kuggväxelns koppling. Hanänden har koniska styrningar som säkerställer ingreppet i båda ändarna.







1. Använd inte LVA17274 ur satsen för oreglerat hydrauluttag
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18446 från PDC för att ansluta det oreglerade hydrauluttagets retur till ventilens tryckport



För att installera den oberoende lyften på en traktor med öppen förarplats med en tredje SCV-sats (BV10351), beställ en LVA18841 (ledning) från PDC.

1. Använd inte LVA17270 ur tredje SCV-satsen
2. Använd inte LVA16955 ur lyftsatsen
3. Använd LVA18841 från PDC för att ansluta returen från tredje SCV:n till ventilens tryckport

Kod	Tillbehör som ingår i respektive tillvalskod
1000	BLV10736, BLV10737, BLV10738
1001	BLV10736, BLV10737, BLV10739, LVB26206
1002	BLV10736, BLV10737, BLV10739, BLV10688
1010	Ej tillämpligt
1100	BLV10736
1101	BLV10736, BLV10739, LVB26206
1102	BLV10736, BLV10739, BLV10688

Alternativa lyftsystem för mittmonterat klippaggregat

Standard mekanisk lyft för klippaggregat



Det standardmässiga mekaniska lyftsystemet flyttar klippaggregatet tillsammans med de bakre redskapen. För att uppdatera en befintlig mekanisk lyft till en hydraulisk lyft, beställ BLV10739 och LVB26206. För att uppdatera en befintlig mekanisk lyft till en oberoende hydraulisk lyft, beställ BLV10739 och BLV10688.



Alternativ hydraulisk lyft för klippenhet



Tillvalet hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre redskap. Det använder sig av den dubbelverkande ventilen (SCV) (joystick för lastare) för att lyfta klippdäcket. För att uppdatera en befintlig hydraulisk lyft till en oberoende hydraulisk lyft, beställ BLV10688.



Alternativ oberoende hydraulisk lyft för klippenhet



Tillvalet oberoende hydrauliskt lyftsystem för klippenhet medger att klippaggregatet lyfts och sänks oberoende av bakre och främre redskap. Det påverkas med en vippomkopplare monterad på traktorn i närheten av förarens vänstra knä.



OBS! Tillbehörsutrustningen för det oberoende hydrauliska lyftsystemet innehåller uppdaterade komponenter och monteringsanvisningar.



För att installera oberoende lyft med satsen för oreglerat hydrauluttag, beställ LVA18446 från Parts Distribution Center (PDC) för att ersätta ledningen från det oreglerade hydrauluttagets sats. En ledning ur lyftsatsen (LVA16955) och en ledning ur satsen för oreglerat hydrauluttag (LVA17274) tas bort och ersätts med den nya ledningen.



Deluxe huvskyddet är ett extra skydd över traktorns huv. Skyddet skruvas fast och sitter kvar på traktorn även när lastaren tas av.

Huvskyddet är fast men lämnar fri tillgång till traktorns alla delar för standardmässig service.

Huvskyddet är standard på H120-lastare och kan även beställas separat till en traktor utan att lastare behöver beställas.
