Motor

Motor

En V-twin-motor med 14,9 kW (20.0 hp) vid 3050 varv/min och en slagvolym på 724 cm³ (44.2-cu in.) har gott om effekt och vridmoment för att ta hand om tuff mulching, klippning och uppsamling:

• Tvåcylindrig V-motor konstruerad för högre vridmoment, mindre vibrationer och mindre buller
• Motormodell: M44 Intek™-motor
• Elektronisk tändning för snabba starter
• Cylinderfoder av gjutjärn förlänger motorlivslängden
• Toppventiler ger utmärkt effekt och bränsleekonomi
• Spin-on-oljefilter med trycksmörjning håller oljan renare både för längre livslängd på motorn och intervall för oljebyte; trycksmörjning är också effektivare vid körning med traktor i sluttningar
• Lättåtkomlig oljeavtappningsventil kan öppnas utan verktyg vid oljebyten
• Bakre motorskydd för att skydda motorn och ge extra styrka och stabilitet

Rör för kontroll/påfyllning av motorolja och rör för avtappning av motorolja

Utbytbart bränslefilter och oljefilter

Utbytbara bränslefilter och oljefilter som är lättåtkomliga och enkla att byta ut för att minska den tid och kostnad som krävs för service.

John Deere rekommenderar att en bränslestabilisator tillsätts bensinen.

Intek är ett varumärke som tillhör Briggs & Stratton Corporation.

Z335E ZTrak™ med Accel Deep 42A klippdäck

Accel Deep 42A klippdäck

Det 107 cm (42 tum) breda Accel Deep-klippdäcket är tillverkat av pressad stålplåt, djupt med plan ovansida som levererar utmärkt klippkvalitet, produktivitet, renhet, hållbarhet och mångsidighet. Optimala prestanda och spridning av klippet är resultatet, även vid högre klipphastigheter:

• 114 mm djup över hela däcksskalet för optimal klippning
• Utförandet med djuppressad stålplåt eliminerar skarpa kanter och hörn där material kan samlas och försämra klipprestandan
• Klippdäcket är flytande upphängt mot fordonet för en mjuk och jämn klippning
  • Justerbara hjul på klippdäcket, positionerade just ovanför marknivån, hjälper till att ge ett smidigt klippjobb

Utmärkt klippkvalitet

Ovansida på 42A klippdäck (klippdäck från X300-seriens traktor visat)

Undersida på 42A klippdäck (klippdäck från X300-seriens traktor visat)

Djuppressat klippdäck ger utmärkt klippkvalitet. Det ger plats för klippt och svävande material att lämna klippdäcket utan att klippas en gång till:

• Minskas den upprepade klippningen av gräset blir mer effekt över till att klippa det inkommande, oklippta gräset, vilket ger en stark förbättring av klipparens kapacitet.
  • Hjälper till att bibehålla en utmärkt klippkvalitet vid högre klipphastigheter
• Obehindrat materialflöde genom utkastet förhindrar att klippet stör klippningen av det inkommande, oklippta gräset. Därför kan knivarna klippa materialet snyggt och rent.

Produktivitet - får jobbet snabbt avklarat

Sidoutkast på Accel Deep 42A klippdäck

Djupt pressat klippdäck ger hög produktivitet, som får jobbet snabbt avklarat. Det ger plats så att det klippta och svävande materialet kan lämna klippdäcket snabbt, vilket minskar omfattningen av upprepad klippning för att mera kraft finns över för att bearbeta det inkommande, oklippta gräset:

• Ger en stark förbättring av klipparens kapacitet som därför bibehåller utmärkta klipprestanda under svåra klippförhållanden och vid högre hastigheter

Utkastets stora öppning är både hög och bred för att kunna hantera mera material:

• Ger ett smidigt, jämnt utkast av klippet vid alla klipphastigheter
• Minskar risken för igensättning, speciellt viktigt vid arbete i vått, tjockt eller tätväxande gräs och vid uppsamling
• Klipp-och-kasta-utkastet har ett stort, optimerat inlopp som hjälper till att samla materialet genom att utnyttja luftflödet från den stora öppningen i däcket

Mindre smuts på klippare och förare

Accel Deep 42A klippdäck

Accel Deep 42A klippdäck

Däckskalets plana ovansida är optimal för att hålla både föraren och klippdäcket rena:

• Det är få ställen där material kan fångas upp och hållas kvar, både ovanpå och under däcket.
• Däckets ovansida håller sig renare, vilket minskar tid och ansträngning för rengöring och service
• Däckets undersida är självrensande för att bibehålla optimala prestanda utan att material samlas och stör flödet av luft och gräsklipp
• Mindre behov av rengöring och borttagning av material som fastnat på klippdäckets undersida
• Djupet på Accel Deep klippdäck minimerar mängden av material som läcker ut från däckets framsida
• Begränsad mängd av material som virvlas upp över förare och klippdäck
• Jämnt materialflöde som lämnar utkastet, mindre upprepad klippning resulterar i längre strån som minskar risken för att de ska landa på föraren

Rengöring av ett klippdäck – både ovansida och undersida – är en av de vanligaste underhållsaktiviteterna:

• Designen med plan ovansida reducerar antalet ställen där material kan samlas och gör att material som ändå har samlats är lätt att ta bort.

Tvättanslutning på klippdäcket

Tvättanslutning på klippdäcket med slanganslutning

Anslutning för vattenslang finns för att underlätta rengöringen av klippdäckets undersida.

• En slangadapter passande till den vattenslang som används kan köpas lokalt för anslutning till tvättanslutningen.

Överlägsen hållbarhet är inbyggd

Spindelinfästningar på 42A klippdäck

Klippdäckets hjul hålls fast på båda sidorna

42A klippdäck har robusta spindelinfästningar för att knivarna ska vara synkroniserade även efter flera års hård tjänst:

• Ribbor i däcksskalet ökar styrkan där det behövs.
• 42A har en totalvikt som är 16 procent högre än Edge™ Xtra 107 cm (42 tums) klippdäck.

Klippdäckets hjul hålls fast på båda sidorna:

• Ger högre styrka och hållbarhet för längre, problemfri livslängd.
• Justering med en enda skruv gör anpassningen av hjulens höjdinställning till den valda klipphöjden snabb och enkel.

Remdrift med låg remspänning för att minska radialbelastningen på motorns undre lager och klippdäckets lager och öka deras livslängd.

Klippdäckets rullade ytterkant ger extra styrka och skydd.

Elektrostatisk lackering i två steg och pulverlack ger extra skydd mot rost.

Förarplats (bilden visar Z345R)

Färgkodade reglade som är enkla att känna igen

Varningslampa för låg bränslenivå tänd

Förarplatsen är utformad för förarkomfort och bekväm hantering av alla reglage:

• Utmärkt sikt framåt och över klippdäckets trimningssida, vilket gör det enkelt och bekvämt att köra den.
• Reglagen är färgkodade för enkel identifiering.
• Varningslampan för låg bränslenivå är lätt synlig i dagsljus.
• Dubbla reglagespakar som justeras med hjälp av sprinten/uttaget för klipphöjden – för förarens komfort och bekvämlighet.
• Stötdämpare dämpar körspakarnas rörelser för mjukare körning.

Bekvämt säte

Bekvämt säte (bilden visar Z345R)

Bekväma säten gör förarupplevelsen behagligare. Armstödet, som finns på Z345R-sätet, kan vändas upp ur vägen, om så önskas:

• Z345R – säte med 46 cm (18-in.) högt ryggstöd med justerbart armstöd

Sätesfjädring

Sätets dämpfjädrar

Justera sätet framåt/bakåt

Två stålfjädrar under sätet tar upp stötar vid körning över ojämnt underlag, för att ge en mjukare färd.

Sätet kan justeras framåt/bakåt 6,35 cm (2,5 in.). Sprinten/uttaget för klipphöjd kan användas för att lossa på skruvarna och justera sätet.

Mugghållare och förvaringsutrymmen

Mugghållare

Mugghållaren är utformad för att hålla två muggar av normalstorlek på ett säkert sätt.

Förvaringsutrymmen med lock under sätet

Öppen förvaring på maskinens vänstra sida

Öppen förvaring på maskinens vänstra sida

Täckt förvaring under sätet och öppen förvaring längs maskinens vänstra sida. Säkra platser där föraren kan förvara utrustning, mobil osv.

Förarens fotstöd

Bekväm plattform för föraren

Stort fotstöd håller föraren bekväm och säker:

• Volcano-beläggning ger ett säkert grepp.
• Upphöjt fotstöd på plattformens främre del ger en bekväm plats för förarens fötter.

Fotstödet är lätt att ta bort för enkel åtkomst till klippdäcket (Z335E visas)

Fotstödets fästskruv och handtag (Z335E visas)

Fotstödsplattan är upphängd i gångjärn och lyfts enkelt upp för service på klippdäcket:

• Endast en skruv behöver tas bort som dessutom skruvas loss bekvämt med verktyget för klipphöjd.
• Lätt att avlägsna gräs från klippdäckets ovansida
• Ger bekväm åtkomst till klippdäcket

V-twin motor

Utbytbart oljefilter och bränslefilter

Motorerna är enkla att serva inklusive byte av olja och oljefilter och rengöring av luftfiltret.

Accel Deep klippdäck

Uppfällbar kåpa för enkel åtkomst av spindelfästena

Accel Deep klippdäck har många egenskaper som gör dem lättservade:

• Design med slät ovansida minimerar ställena där skräp kan samlas.
• Fjäderförspända, uppfällbara remskydd förenklar bortrensning av skräp.
• Alla klippdäck är försedda med en anordning där ett standard 3/8 tums spärrskaft kan användas för att avlasta remspänningen när drivremmarna ska tas bort.

Power Flow-fläkt

Power Flow™-fläkten som används på 122 cm (48 tum) klippdäck sitter monterad på en kraftig svängarm som medger enkel installation och rengöring.

Placering av urtag för fastsurrning

Urtag för fastsurrning är integrerade för bekväm och säker transport av maskinen.

Körspakar

Förare som använder körspakarna

Justerbara körspakar

Körspakarna kan ställas in till två olika höjder och nio positioner i längdled för totalt 18 olika positioner:

• Ökad förarkomfort
• Justerbara för exaktare kontroll av maskinen

Stötdämpare för körspakar

Verktyget för inställning av klipphöjd används även för inställning av spårhållningen

En standardstötdämpare för körspakarna gör manövreringen av ZTrak™-klipparen enkel och bekväm:

• Stötdämpare modulerar körspakarnas rörelser för mjukare körning.
• Föraren kan kontrollera maskinen mjukt och exakt.

Den integrerad spårhållningen kan justeras snabbt och enkelt från förarsätet. Verktyget för inställning av klipphöjd har en 13 mm skiftnyckel som fungerar som ett smidigt verktyg både för inställning av spårning och körspakarnas position.

Kontrollpanel

Kontrollpanel (Z335E visas)

Varningslampa för låg bränslenivå tänd

Förarens manöverpanel är bekvämt placerad och lätt att använda. Följande instrument och reglage ingår:

• Timräknare
• Varningslampa för låg bränslenivå
• Tändningslås
• Kraftuttagsreglage (PTO)
• Gas-/chokereglage
  • Ett chokeläge är inbyggt i gasreglaget.

Parkeringsbroms

Parkeringsbroms

Parkeringsbromsen är bekvämt placerad:

• Stor spak som är lätt att använda.
• Spaken är färgkodad så att den är lätt att hitta.
• Parkeringsbromsen håller maskinen effektivt i den parkerade positionen.
• Parkeringsbromsen måste vara ansatt (vara i övre läget) för att motorn ska kunna startas.
• När motorn har startat måste parkeringsbromsen lossas innan körspakarna används.

Justering av klippdäckets lyft-/klipphöjd

Justering av klippdäckets lyft-/klipphöjd

Justering av klippdäckets lyft-/klipphöjd på plats

• Klippdäckets klipphöjd kan ställas in på mellan 2,5 cm (1 in.) och 10,2 cm (4 in.) i steg om 0,64 cm (0.25-in.) för att ge utmärkt klippkvalitet och prestanda.
• Klippdäcksinställningen har ett inbyggt minne så att föraren enkelt kan återgå till önskad klipphöjd efter att däcket har lyfts upp.

Fotpedal på Z375R

Fotpedal på Z345R

Z345R är försedd med en fotpedal för lyftning av klippdäcket förutom handlyftsspaken för att lättare kunna lyfta däcket. Fotlyftspedalen utgör också ett bekvämt alternativ när klippdäcket ska lyftas upp temporärt över ett hinder under klippning.

Det är enkelt att styra tack vare stora pivothjul fram

Rörelsereglagespakar på Z335E

Stötdämpare dämpar körspakarnas rörelser

Körspakarna är utformade för bekväm och enkel körning.

Stötdämpare ingår för att dämpa körspakarnas rörelser så att föraren kan göra mjuka, kontrollerade svängar.

Säteskontakten är placerad under förarsätet (Z540R shown)

• Säteskontakten stänger av klipparen när föraren lämnar sätet.
• Motorn kommer att stoppa om föraren lämnar sätet utan att först ha fällt ut körspakarna och ansatt parkeringsbromsen.

Främre pivothjul (Z335E)

Främre pivothjul (Z525R)

Pneumatiska pivothjul ger en mjukare körning och lättare styrning:

• Stora pivothjul ger extra körkomfort och bättre kontroll över styrningen.
• Pivothjulen har kapslade lager för lång livslängd och lätt styrning.
• Däcken är anpassade till maskinens storlek och vikt.

Reglagen är formgivna för att främja säker körning

Parkeringsbroms, (Z525E shown)

Körspakar, (Z525E shown)

• Parkeringsbromsen måste vara ansatt för att motorn ska kunna startas.
• Körspakarna måste vara i utfällt läge för att motorn ska kunna startas.
• Parkeringsbromsen måste vara lossad innan körspakarna påverkas. I annat fall kommer motorn att stoppa.

ZTrak™ Z335E visas

ZTrak Z535M visas

ZTrak åkgräsklippare är konstruerade runt om en kraftig, pressad och svetsad stålram för högsta styrka och pålitlighet.

Stora pivothjul fram med och stora drivhjul bak ger föraren många fördelar:

• Mjukare körning
• Bättre backtagningsförmåga
• Ökad förarkomfort på ojämnt underlag
• Bättre dragkraft

Förarplattformen är rymlig och obelamrad för maximal komfort och reglagen är bekväma att använda:

• Lätt att kliva upp på och ner från gräsklipparen
• Gott om benutrymme för bekväm körning
• Körspakarna justerbara i höjd- och längdled gör att föraren kan sitta avspänt under arbetet
• Färgkodade och logiskt placerade reglage

Formgivningen är både funktionell och attraktiv

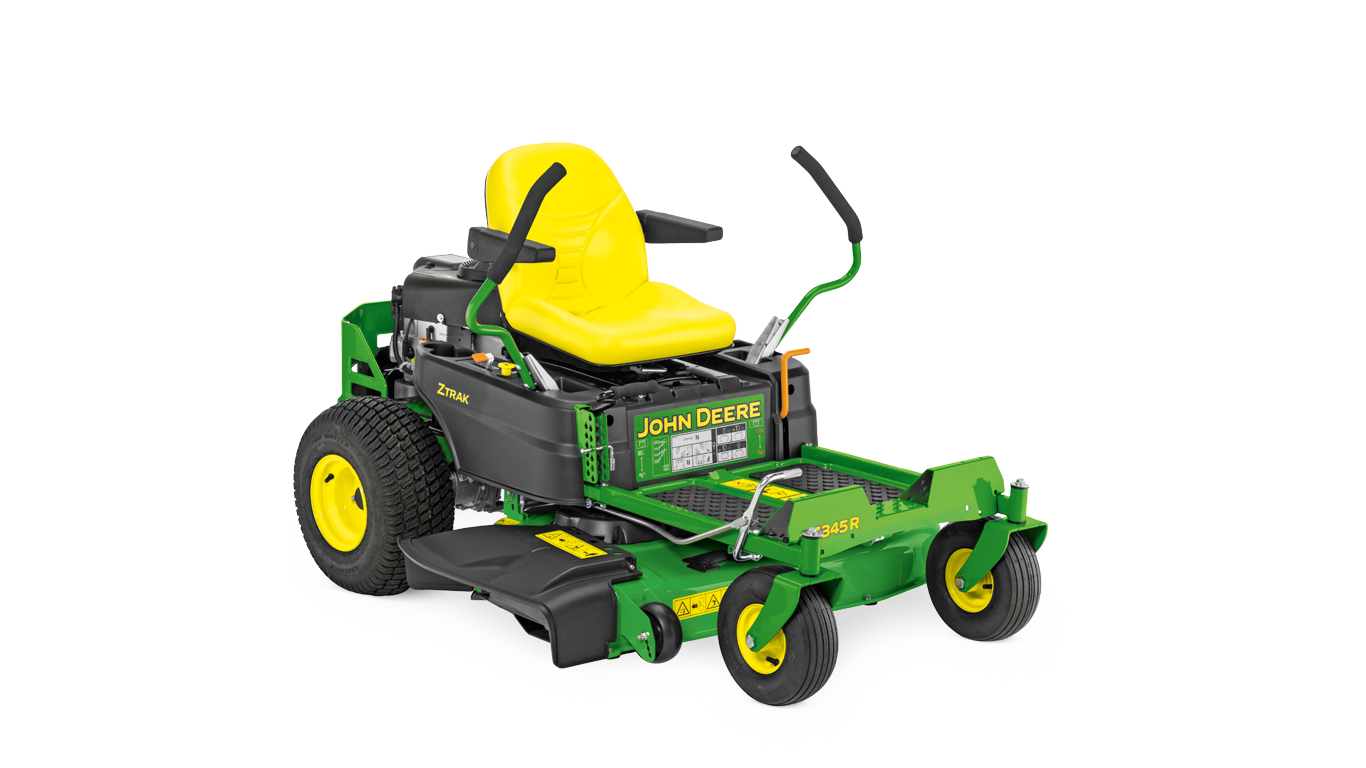

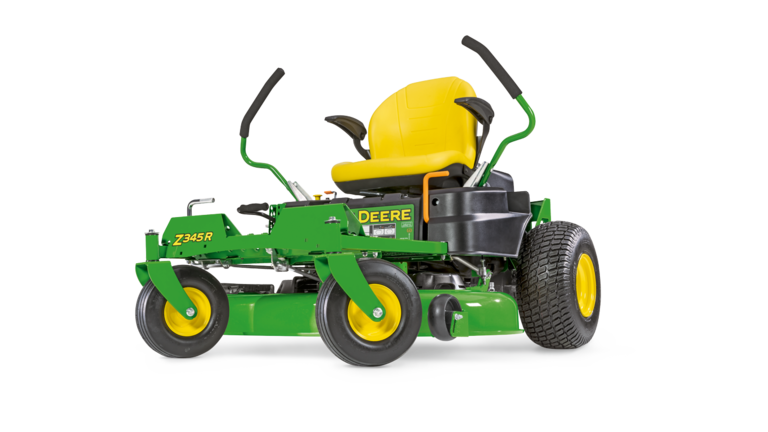

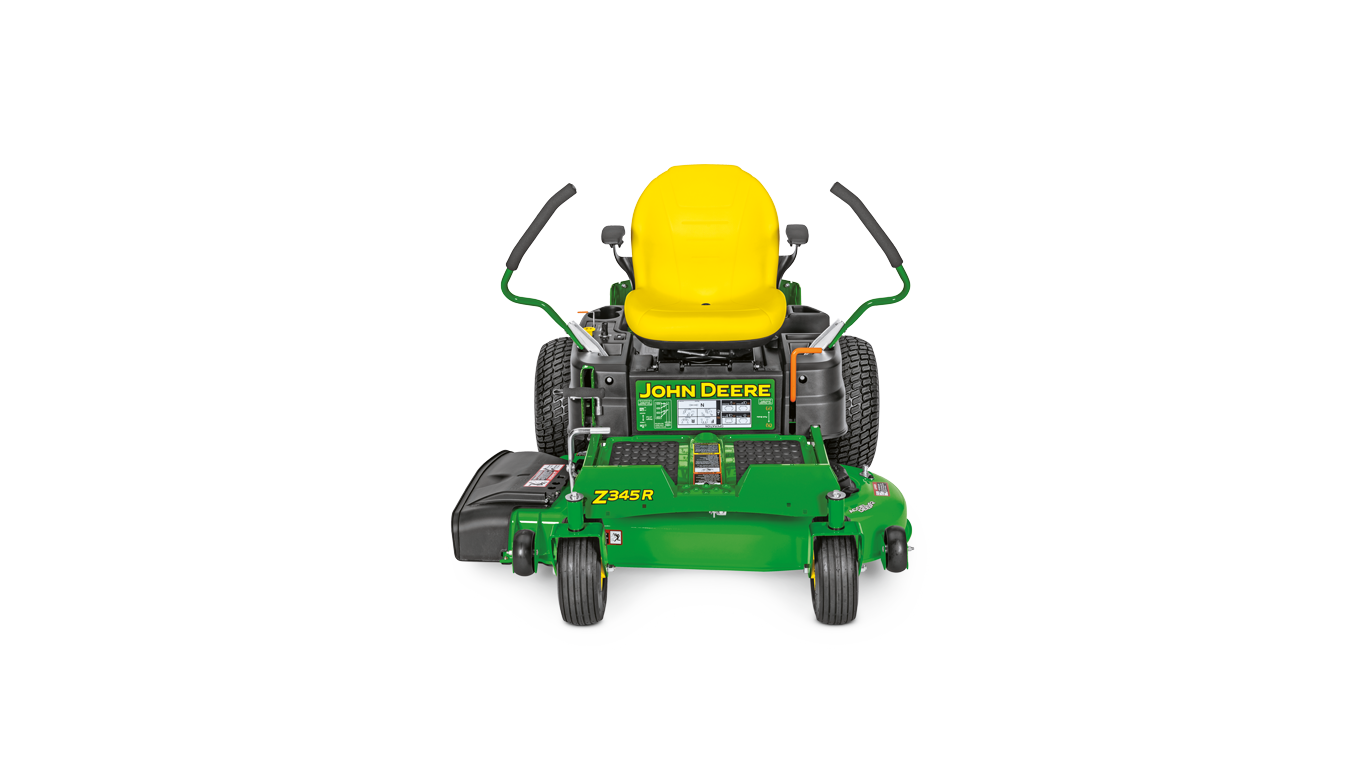

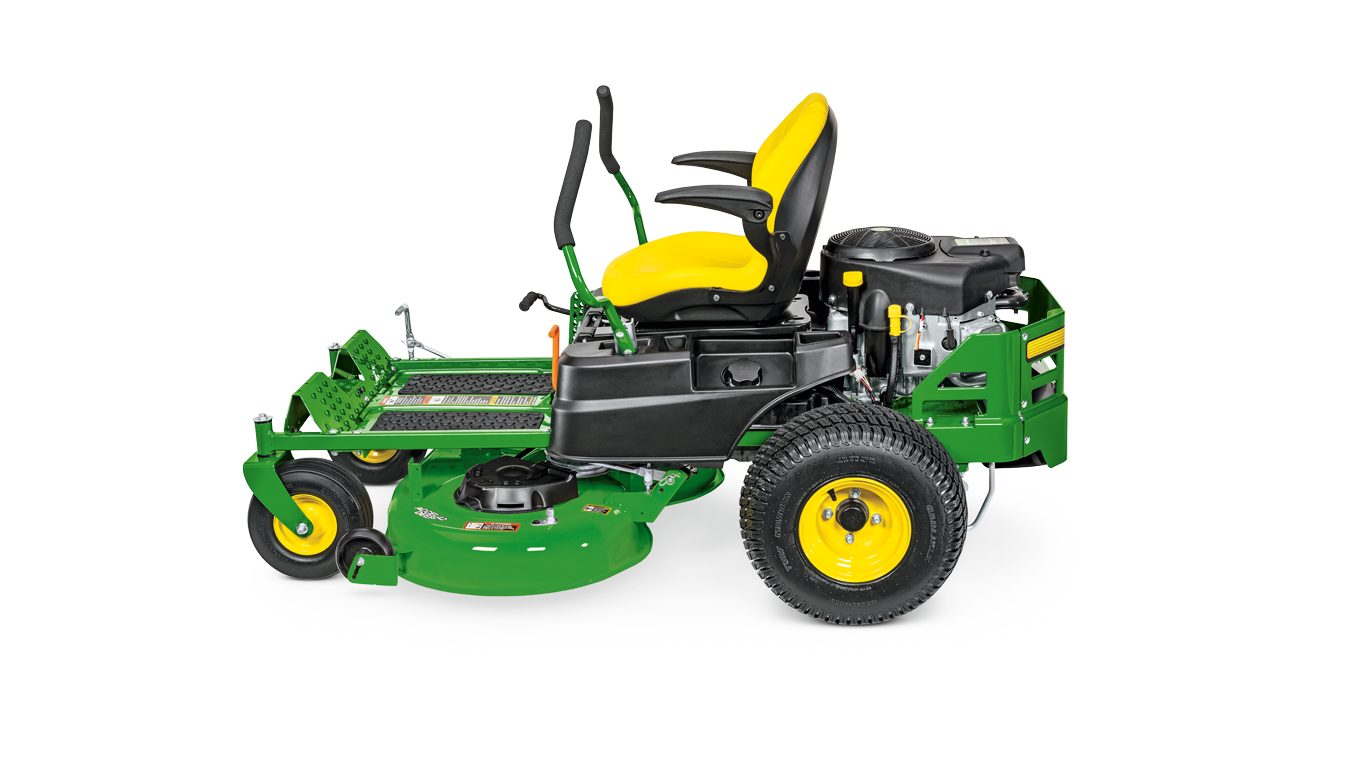

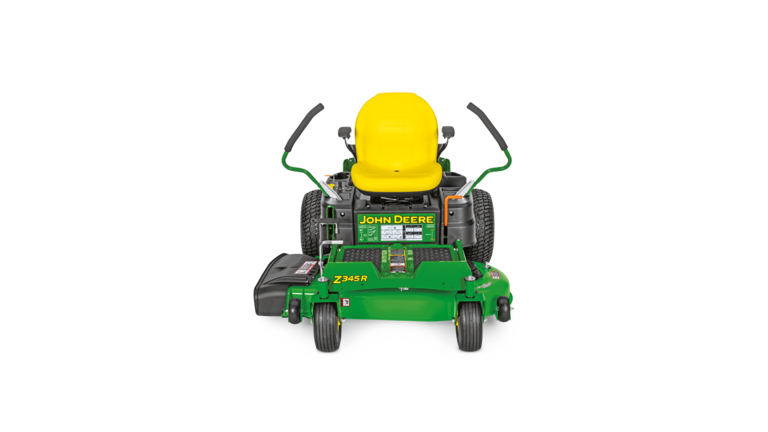

ZTrak™ Z345R

ZTrak Z525E

ZTrak-klipparnas formgivning är funktionell och attraktiv för att tilltala villaägare som sätter värde på produktens utseende och den enkla, bekväma hanteringen som kommer av reglagens genomtänkta design:

• Färgkodade reglage är inte bara attraktiva utan lätta att känna igen och använda för föraren
• Stor fotplattform omgiven av skenor har ett säkert och inbjudande utseende och underlättar åtkomsten för föraren.
• Konturformade skärmar ger förbättrad sikt över däcken, minimerar det förvaringsutrymme som behövs och gör fordonets utseende ännu elegantare

Extra kraftig svetsad ram för pålitlighet och ökad livslängd

Extra kraftiga ramrör

ZTrak-ram

ZTrak™-ramen är tillverkad av 25×38 mm stålrör för att ge långvarig hållbarhet:

• Extra kraftiga ramrör ger ett stabilt stöd.
• Förstärkt ram ger extra kraft där det behövs.

Omkopplare till elektriskt kraftuttag

Den kraftigt utförda, elektriska kraftuttagskopplingen styrs med en omkopplare som sitter bekvämt placerad på instrumentpanelen.

Extra kraftig kraftuttagskoppling

Kraftuttagskoppling

Kraftuttagskopplingen är utformad för att klara av många till/från-cykler.

De hydrostatiska transmissionerna är lågt placerade i maskinen

Hydro-Gear-transmissioner

Dubbla transmissioner driver effektivt ZTrak™ framåt och bakåt och ger maskinen utmärkt styrförmåga:

• Transmissionerna är lågt placerade i maskinen för utmärkt stabilitet i sluttningar.

• Hydro-Gear-transmissioner är tillförlitliga och hållbara.

  • Förstärkta 25 mm axlar för större styrka
• Underhållsfria, separata transmissioner är helt slutna och har inga slangkopplingar som kan läcka hydraulvätska.

Hydro Gear EZT-transmission

Bogseringsventil (vänster sida visas)

Nav med fyra hjulskruvar ger ett tillförlitligt och bekvämt system för montering av hjulen.

Det finns bogseringsventiler för alla transmissioner placerade ovanför fordonets ram på vardera sida om motorn:

• Enkelt att komma åt och använda
• Medger att fordonet kan förflyttas utan att motorn är igång

Hydro-Gear är ett registrerat varumärke för Hydro-Gear, ett samriskföretag ägt av Sauer-Danfoss och Agri-Fab. Sauer-Danfoss är ett registrerat varumärke för Sauer-Danfoss Incorporated. Agri-Fab är ett registrerat varumärke för Agri-Fab Incorporated.

Placering, bränsletank

Bränsletankslock

Bränsletanken rymmer 8 liter bränsle. Den sitter på maskinens vänstra sida:

• Fuel-fill opening is located low and angled for easy refueling
• Bränsletanken är försedd med en stor påfyllningsöppning på 51 mm, vilket minskar risken för bränslespill vid tankning.
• Locket är fastkedjat i bränsletanken.
  • Mindre risk att locket försvinner

Varningslampa för låg bränslenivå

Varningslampa för låg bränslenivå tänd

Varningslampan för låg bränslenivå syns tydligt även i dagsljus.
